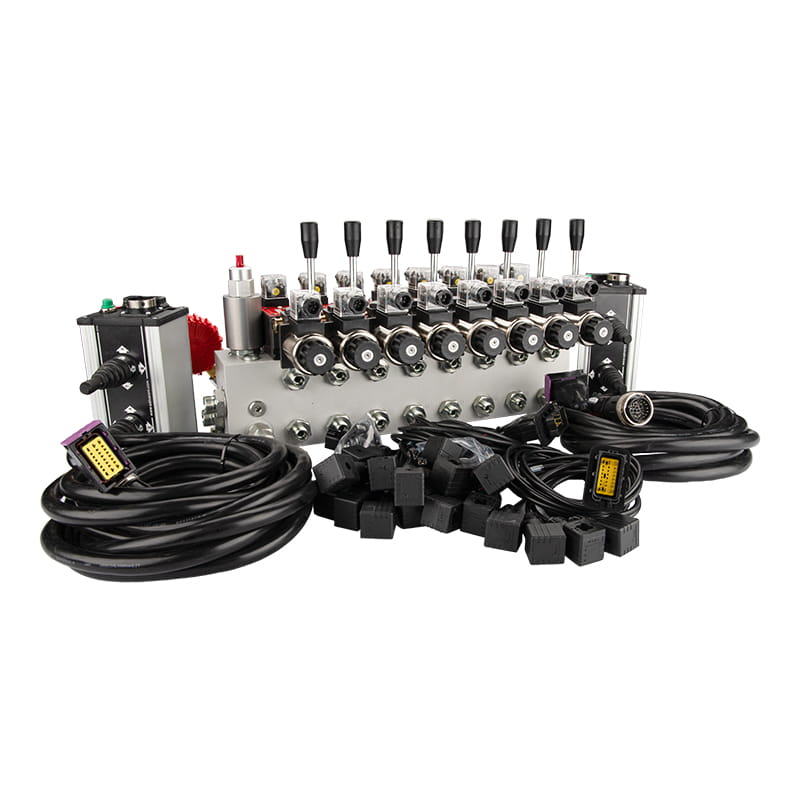

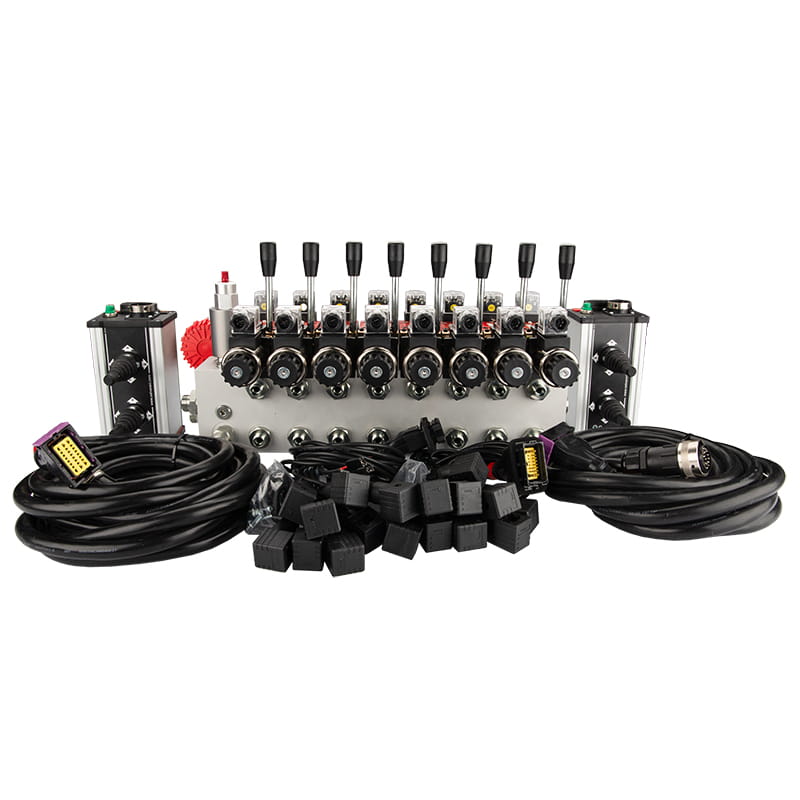

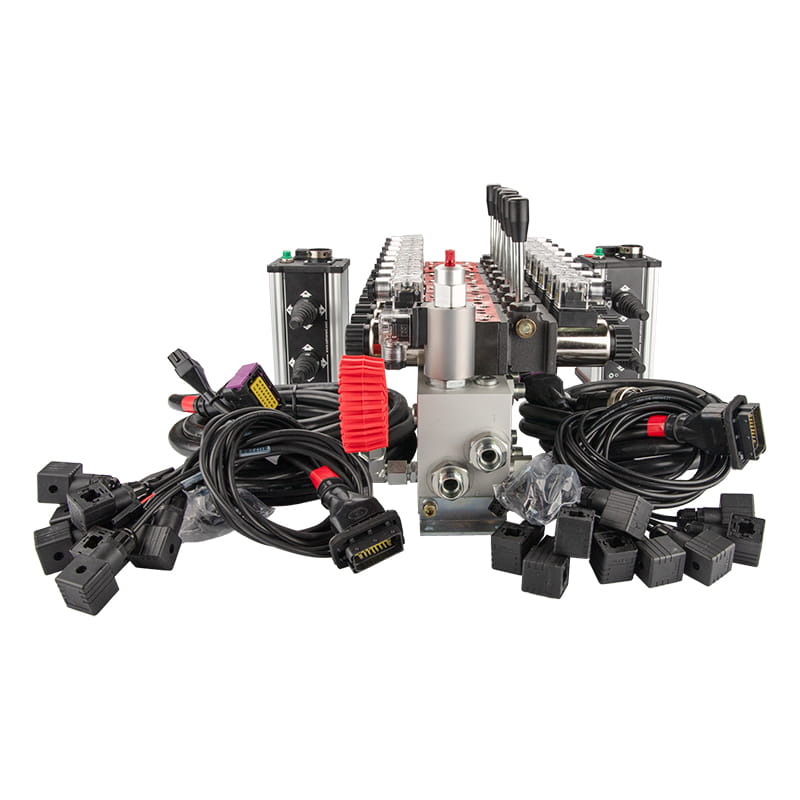

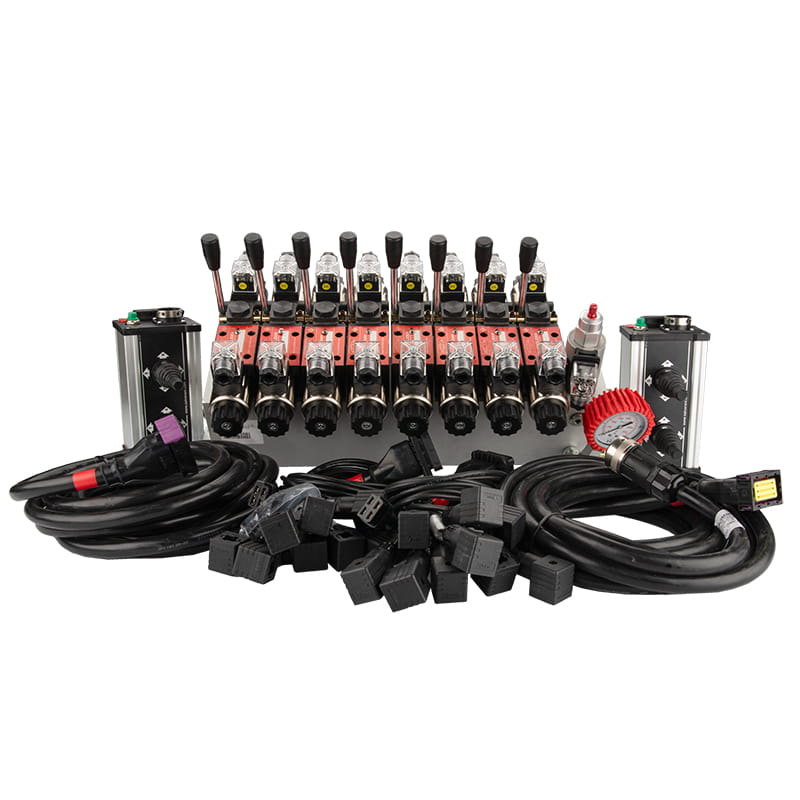

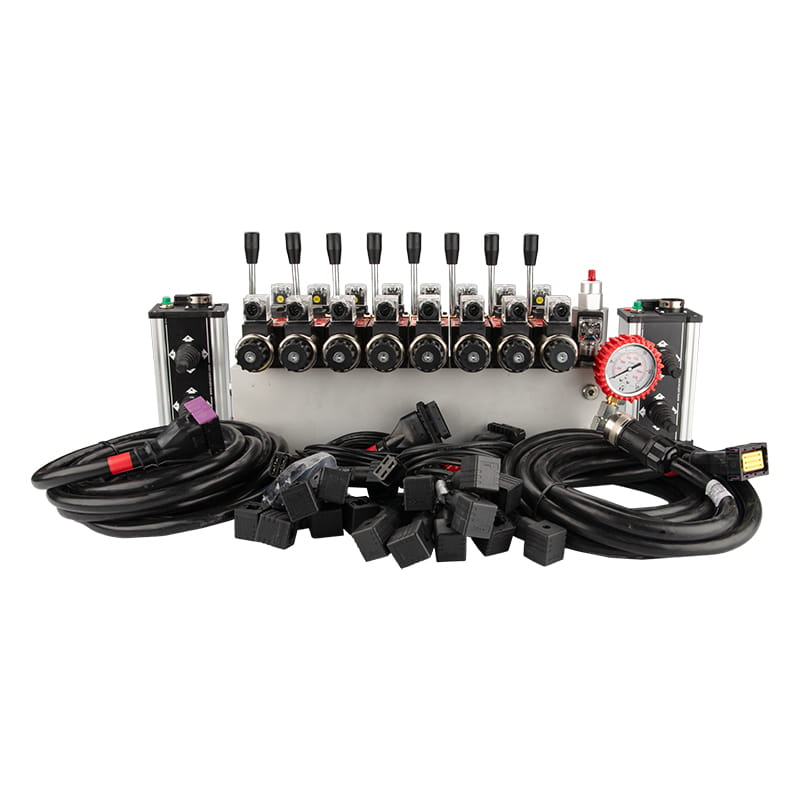

Hydraulický rozvaděč 8dílný 12V blok typ Cetop 3 NG6 s proporcionálním regulátorem průtoku doplněný dvěma ovládacími panely Salvarani se dvěma joysticky, manometrem, elektrickými zástrčkami a přípojkami

Rozvaděč je přizpůsoben různým typům strojů jako jsou: zemědělské stroje, traktory, postřikovače, nakladače HDS, stavební stroje, nakladače, bagry, zametače, průmyslové stroje, lesnické stroje a další. Ovládání jednostranných a oboustranných válců, motorů v obou směrech.

Napájení regulátoru a rozdělovačů:

12V DC

Počet podporovaných pracovních sekcí:

8

Maximální průtok na P/T vedení:

114 l/min

Maximální tlak na P a A/B:

Rozsah nastavení průtoku na
pracovních sekcích P / AB:

Materiál:

Ocelová tělesa a šoupátka rozdělovačů, plastové elektrické zástrčky a utahovací matice, hliníkový blok.

Porty pro připojení P/T:

Připojovací porty na sekcích A/B:

Připojovací port na lince LS:

G 1/4"

Doplňková výbava:

• Regulátor průtoku s odlehčením čerpadla

• Přepouštěcí ventil je z výroby nastaven na 180 bar

• Glycerinový manometr na stupnici 0 - 250 bar
• 2x kompletní ovládací panel se dvěma joysticky
• Výstup LS do čerpadla.

• Elektrické zástrčky s diodami, které se rozsvítí při přivedení proudu do cívek.

• Přípojky s vnějšími závity pro hadice. P/T: M22x1,5 ; A/B: M18x1,5

Teplotní rozsah a typ oleje:

• Přípustná okolní teplota: -40 C až +60 C
• Přípustná teplota oleje: -15 C až +80 C
• Doporučený hydraulický olej na bázi minerálního oleje, např. HL 32 nebo HL 46
• Doporučená filtrace oleje na úrovni 10 - 15 µ

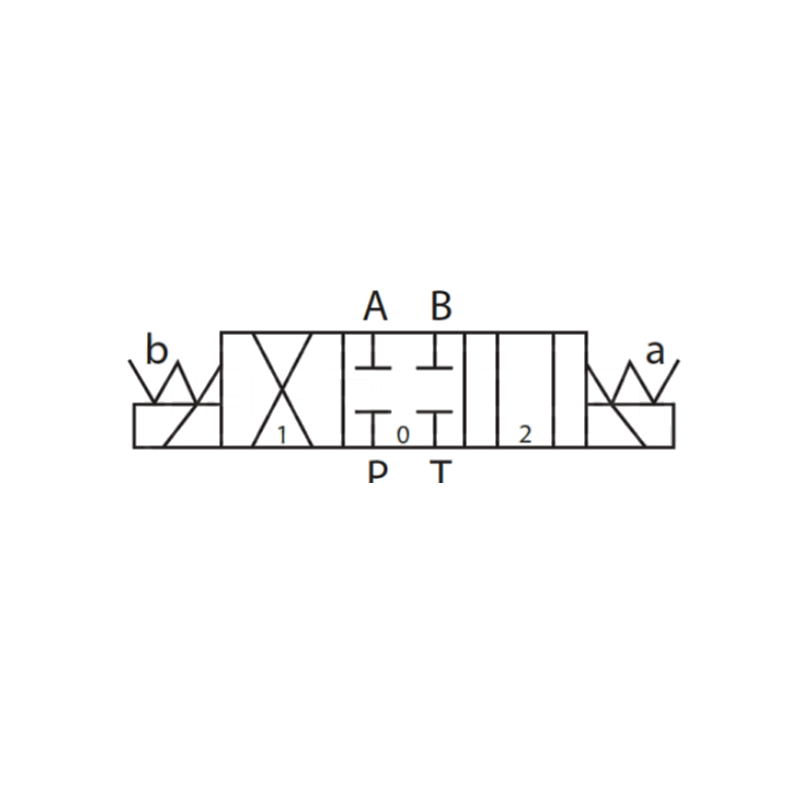

Princip činnosti distributora:

Rozdělovač má regulátor průtoku ovládaný elektricky nebo ručně. Regulátor má funkci odlehčení čerpadla, když čerpadlo dodává olej do rozdělovače a obsluha neřídí žádnou ze sekcí. Osm rozdělovačů zajišťuje ovládání 8 nezávislých sekcí, např. 8 dvojčinných pohonů pracujících samostatně. Výstup LS umožňuje instalaci rozdělovače pro stroje vybavené čerpadlem pracujícím v systému LS.

Obecné informace o ovládacím panelu:

Skříň se dvěma manipulátory s 5polohovými pákami umožňuje ovládat čtyři sekce v 12V elektricky ovládaném hydraulickém rozvaděči. Každý joystick má 4 nestabilní (pracovní) polohy a jednu stabilní (neutrální středová poloha). Monostabilní provedení, kdy se páka joysticku sama vrací do střední - neutrální polohy. Mají pryžový těsnící kryt, který chrání před prachem, vodou a je odolný vůči oleji.
