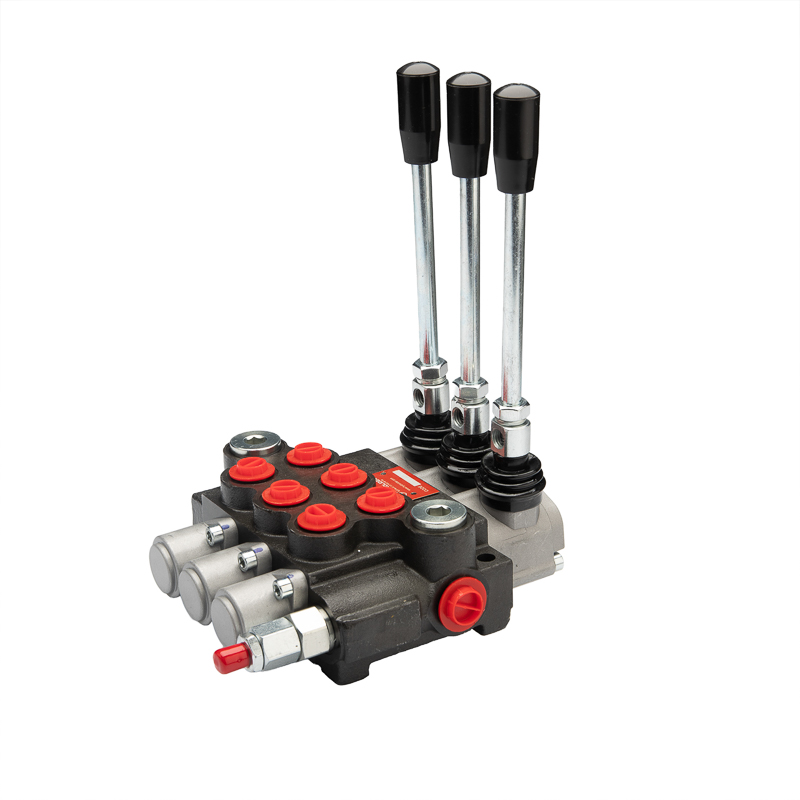

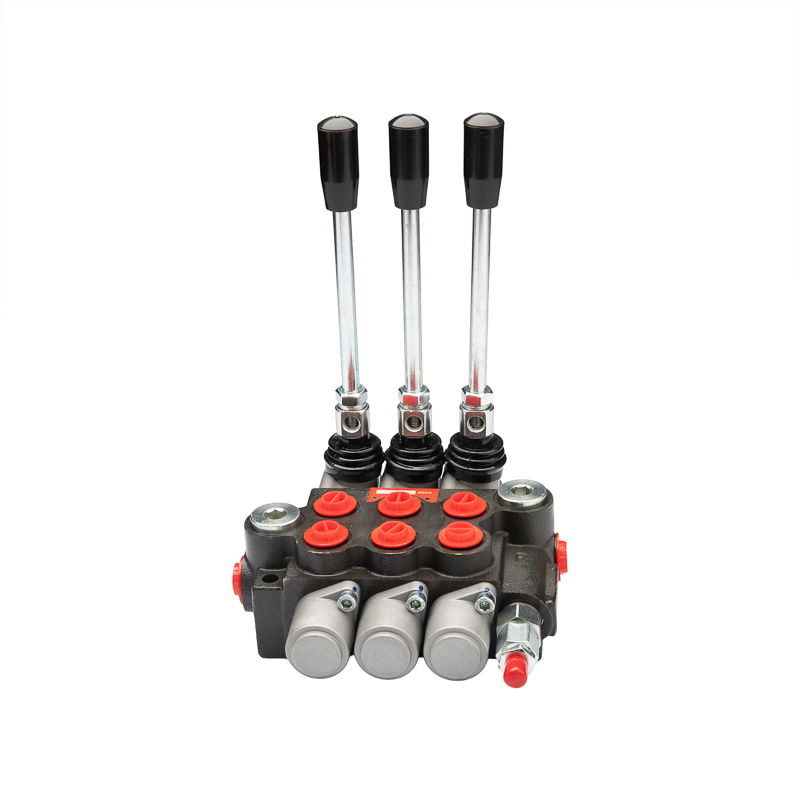

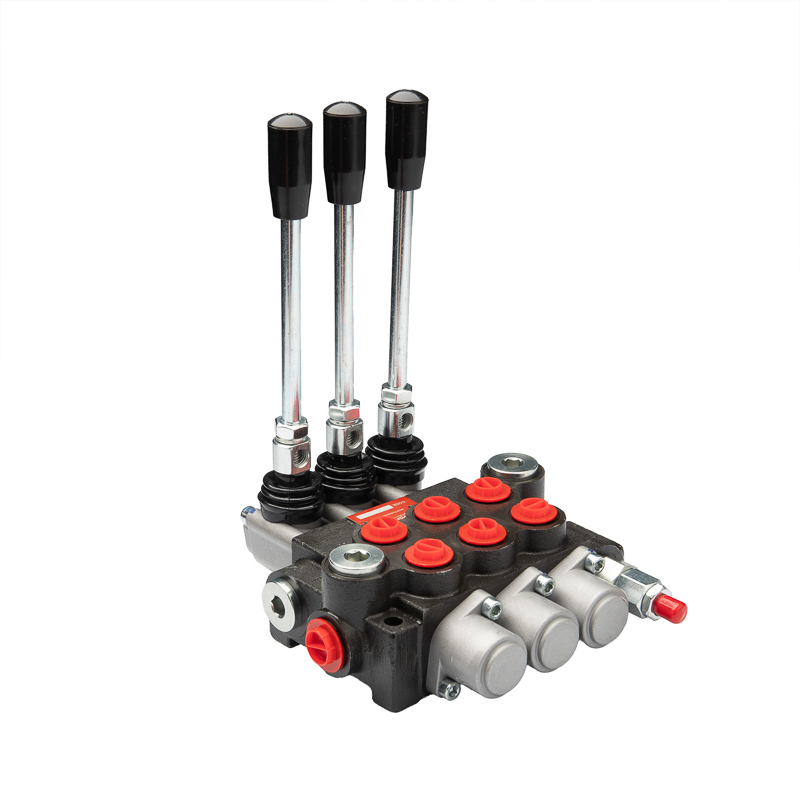

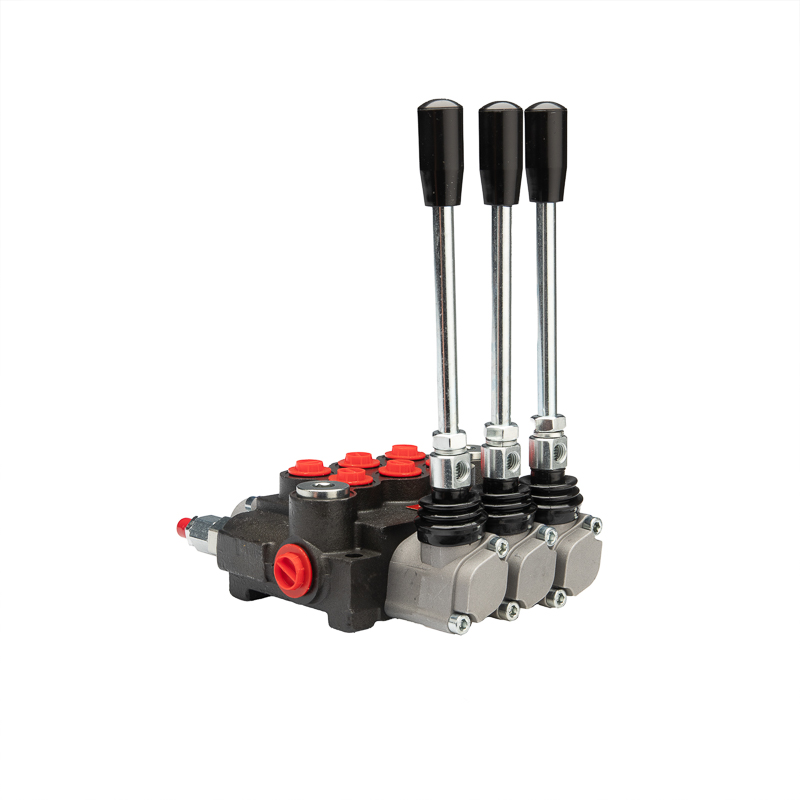

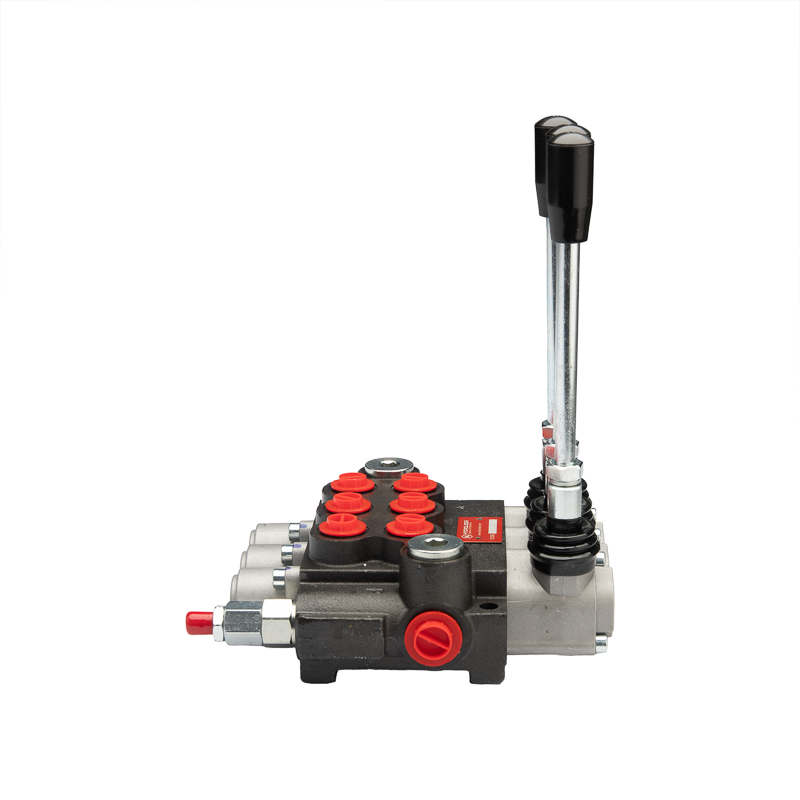

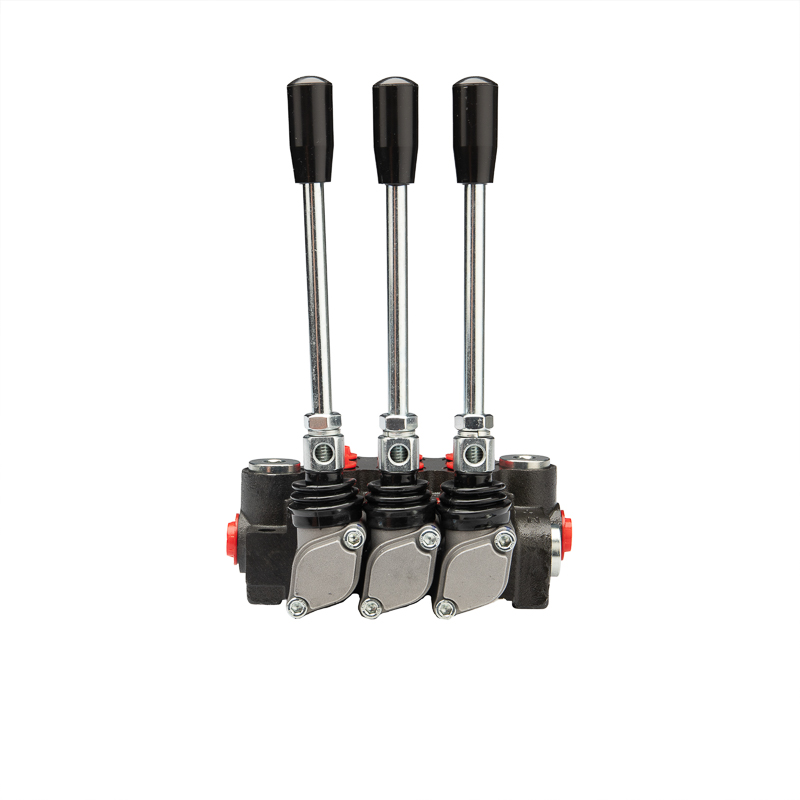

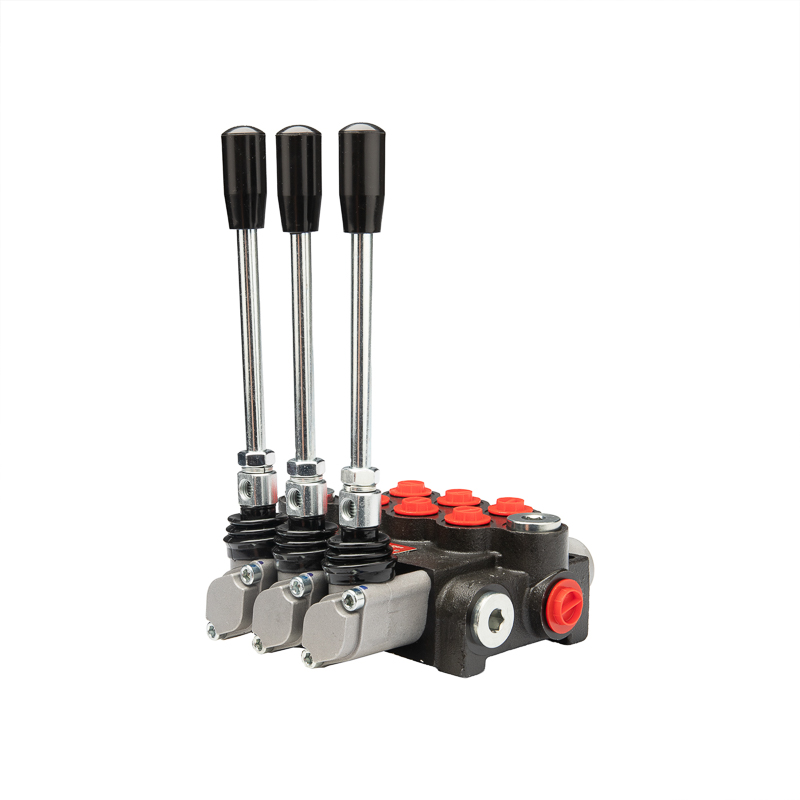

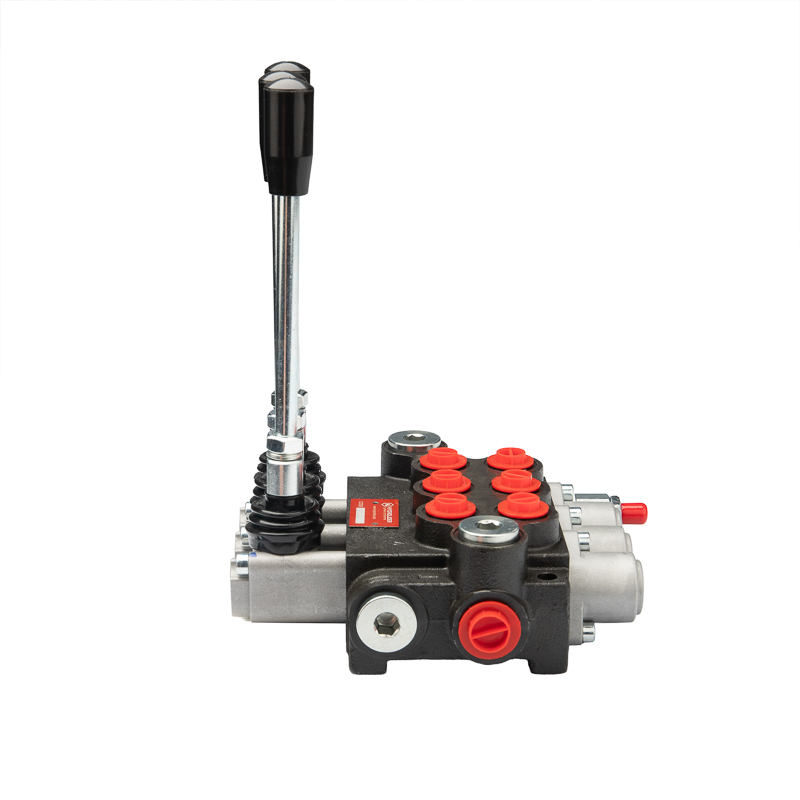

Hydraulický rozvaděč 3 sekce 40L s jednou sekcí a západkou

HYDRAULICKÝ ROZVADĚČ 3SEKČNÍ 40 L/MIN

S JEDNOU SEKCÍ S ARETACÍ



Použití:

Rozvaděč je určen pro různé druhy strojů, jako jsou: zemědělské stroje, traktory,

postřikovače, čelní nakladače, hydraulické jeřáby, nakladače HDS, stavební stroje, nakladače, rypadla, zametací stroje,

průmyslové stroje a další hydraulicky ovládaná zařízení.

Díky páce s aretací je rozvaděč ideální pro ovládání hydromotoru.

Hydromotor lze spustit a od rozvaděče odejít bez nutnosti neustále držet ovládací páku.

Při použití sekce s aretační pákou k ovládání hydraulického válce

je třeba počítat s tím, že po dokončení pracovního cyklu se páka automaticky nevrátí. Dojde k otevření

přepouštěcího ventilu a čerpadlo zůstane zatížené až do ručního přestavení páky.

Jedná se o běžný způsob fungování všech rozvaděčů s aretací nabízených na trhu.




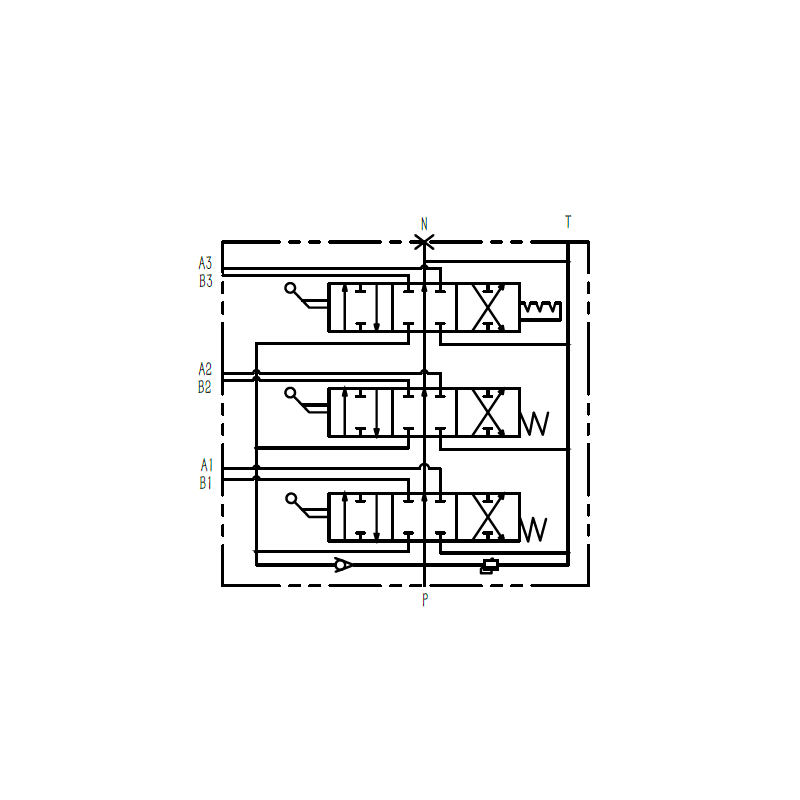

Obecné informace:

Maximální průtok až 40 l/min. Ovládání hydromotoru nebo jednočinného a dvojčinného hydraulického válce.


První a druhá páka jsou třípolohové (1–0–2) a odpružené, takže se automaticky vracejí do neutrální polohy.

Poloha 0 – neutrální (páka je ve svislé poloze), pístnice válce se nepohybuje a olej proudí přes přepouštěcí ventil.

Poloha 1 – pracovní (páka je nakloněna dopředu), pístnice hydraulického válce se vysouvá.

Poloha 2 – pracovní (páka je nakloněna dozadu), pístnice hydraulického válce se zasouvá.

Třetí páka je třípolohová (1–0–2) s aretací, takže zůstává zajištěná v pracovní poloze.

Poloha 0 – neutrální (páka je ve svislé poloze), hydromotor stojí a olej proudí přes přepouštěcí ventil.

Poloha 1 – pracovní (páka je nakloněna dopředu), hydromotor se otáčí doleva.

Poloha 2 – pracovní (páka je nakloněna dozadu), hydromotor se otáčí doprava.

Závity:

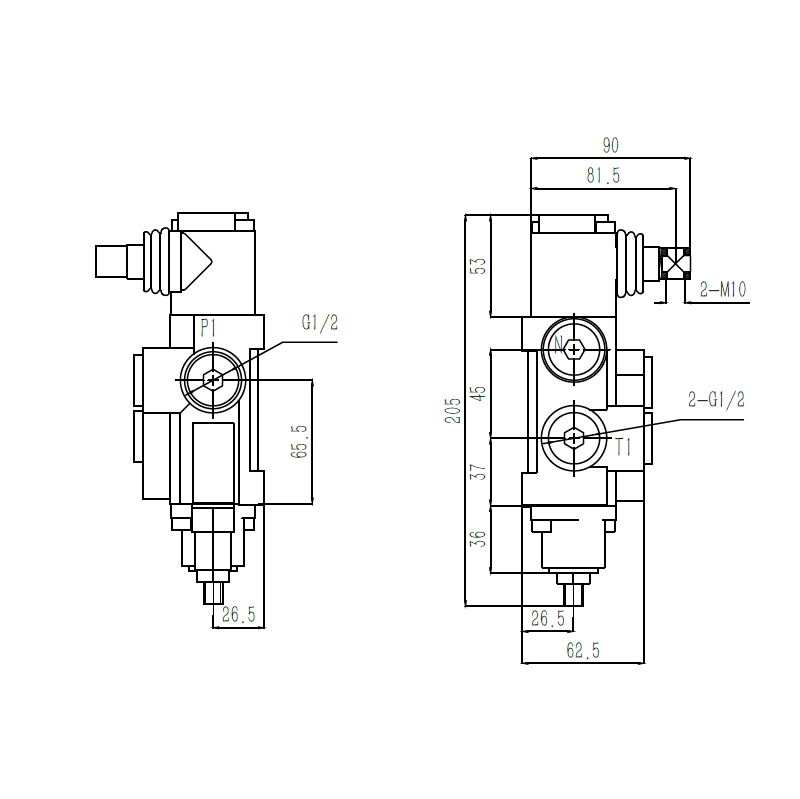

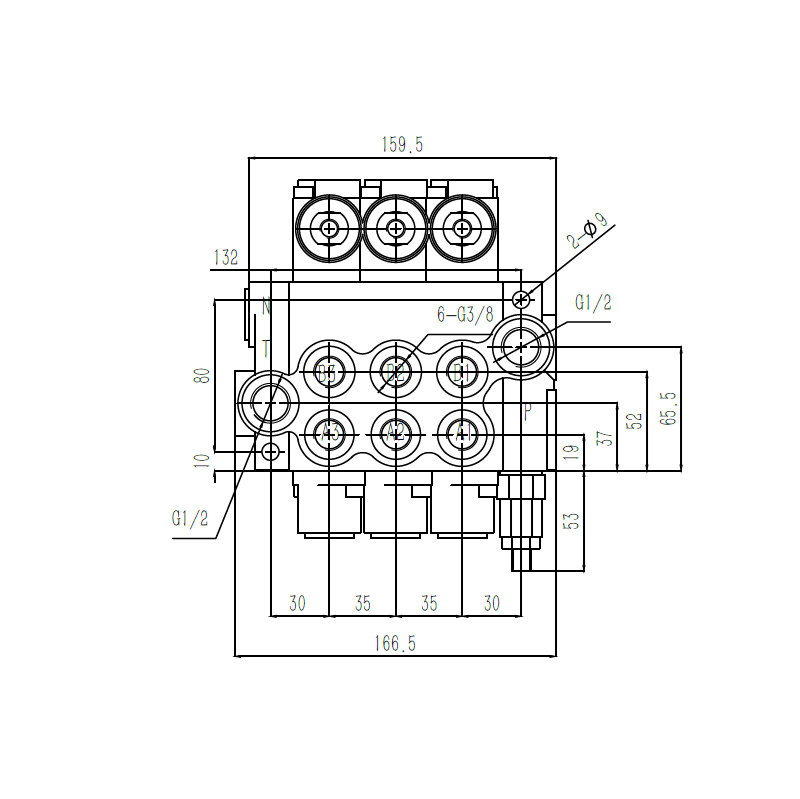

Vnitřní závity v tělese:

přívod: 1/2''; zpátečka: 1/2''; pracovní sekce: 3/8''

Rozsah tlaků:


Maximální tlak na přívodu: 250 bar

Maximální tlak na zpátečce: 50 bar

Maximální tlak v pracovních sekcích: 300 bar


Otevírací tlak přepouštěcího ventilu se proporcionálně zvyšuje s rostoucím průtokem:

180 bar při 10 l/min
190 bar při 20 l/min
200 bar při 30 l/min
210 bar při 40 l/min

Sady pro přesné měření tlaku najdete v kategorii Manometry – měřicí sady.


Před uvedením do provozu doporučujeme zkontrolovat a nastavit odpovídající tlak.

Tlak lze nastavit samostatně, přičemž jedno úplné otočení znamená změnu přibližně o 30 bar.


Rozsah teplot a typ oleje:

Přípustná teplota okolí: −40 °C až +60 °C

Přípustná teplota oleje: −15 °C až +80 °C

Doporučený hydraulický olej na bázi minerálního oleje, například HL 32 nebo HL 46.
