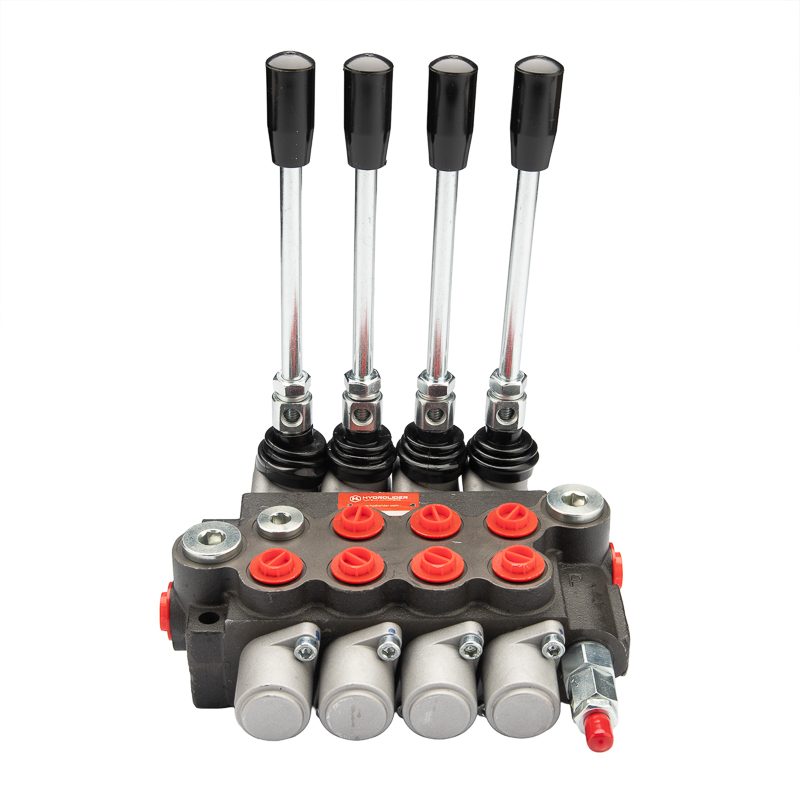

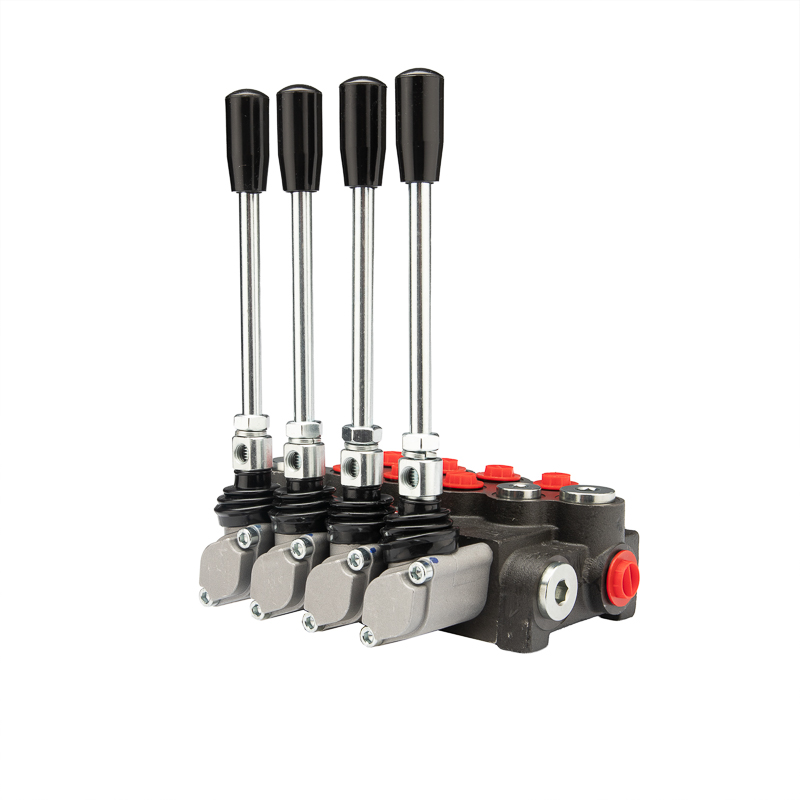

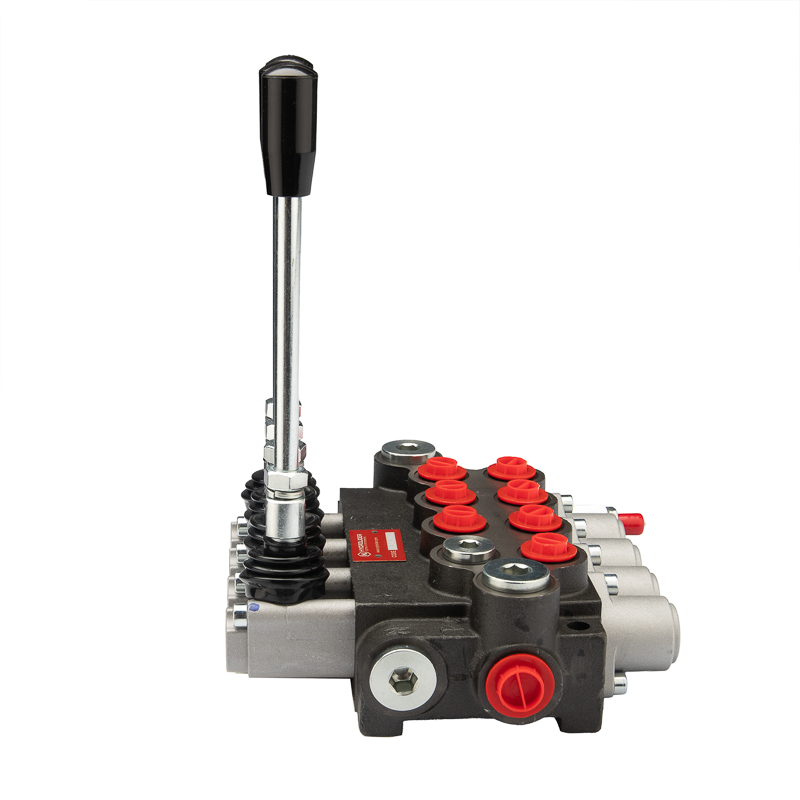

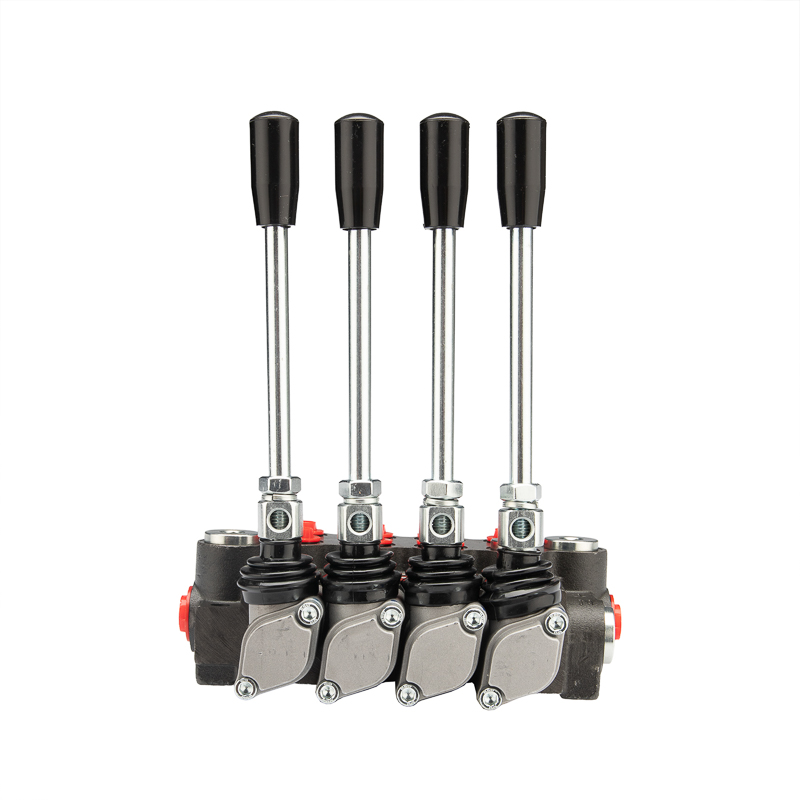

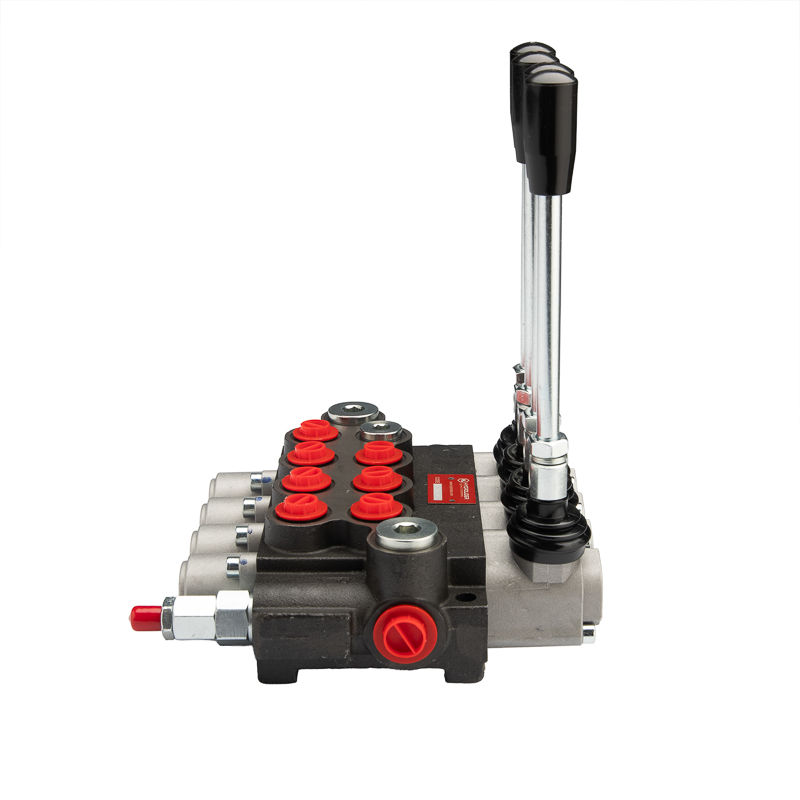

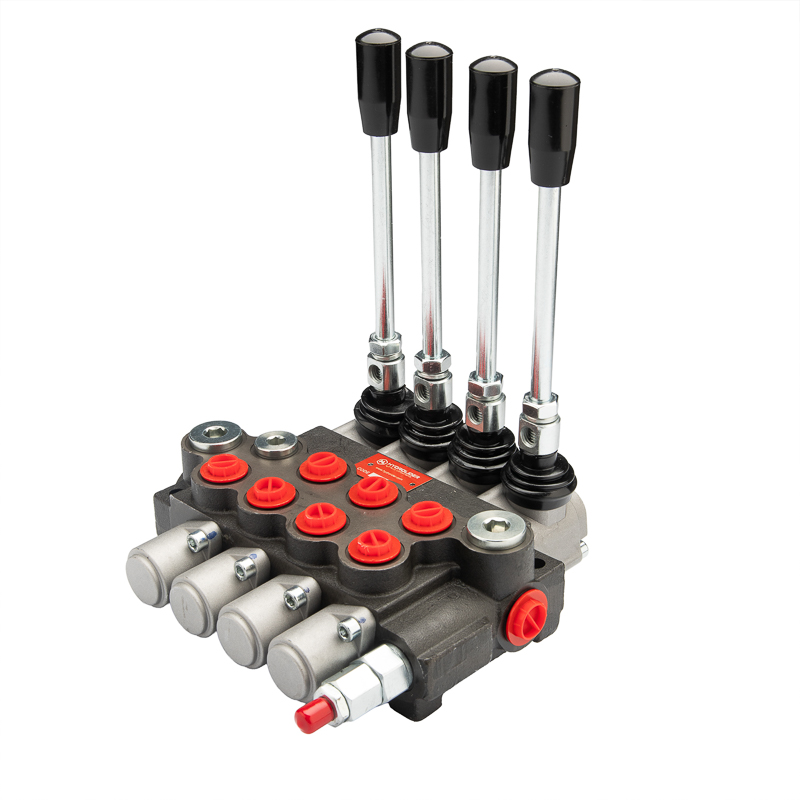

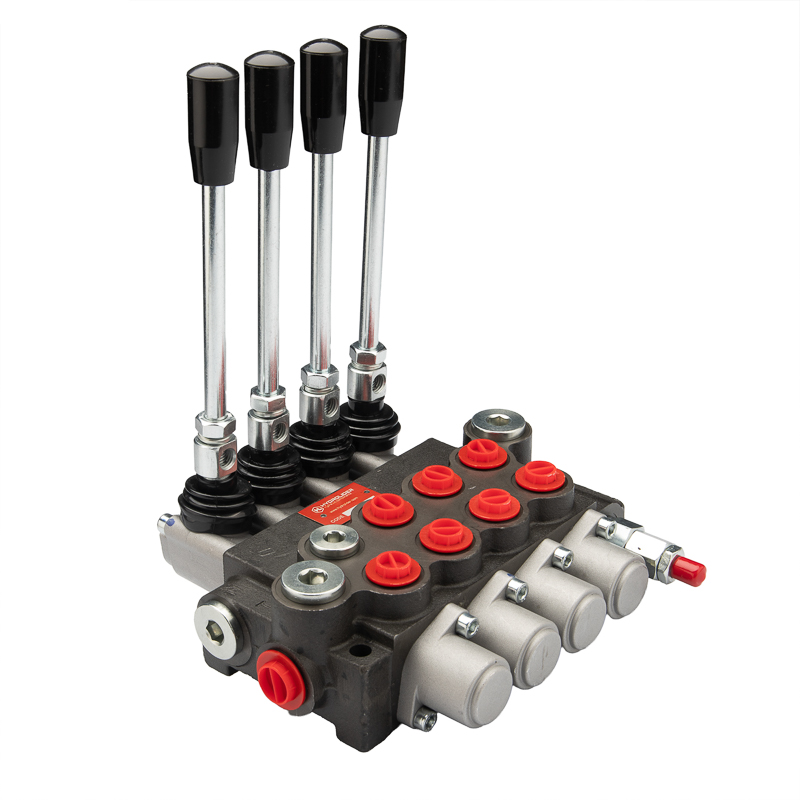

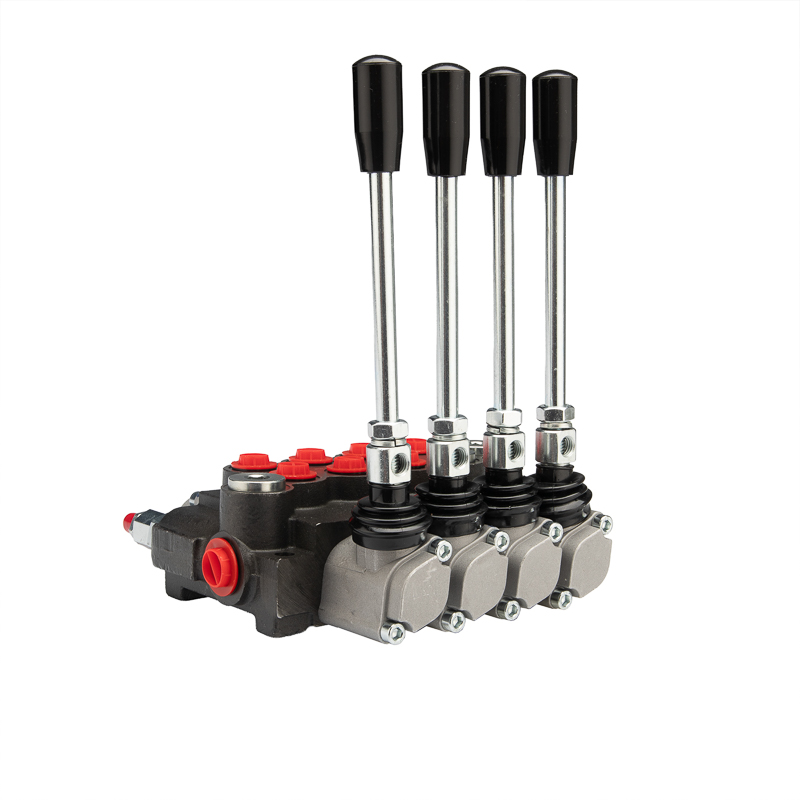

Hydraulický rozvaděč 4 sekce 40L s jednou pístovou sekcí

HYDRAULICKÝ ROZVADĚČ 4 SEKČNÍ P40L/min

S JEDNOU PLUNŽROVOU SEKCÍ



Použití:

Rozvaděč je určen pro různé typy strojů, jako jsou: zemědělské stroje, traktory,
postřikovače, čelní nakladače TUR, nakladače Cyklop, hydraulické nakladače HDS, stavební stroje, nakladače, bagry, zametací stroje,
průmyslové stroje a další hydraulicky ovládaná zařízení.

Plunžrová sekce je speciálně přizpůsobena pro ovládání jednočinných hydraulických válců.
Do druhého otvoru v sekci je z výroby zašroubována kovová zátka. Není nutné v tomto místě vyvádět
dodatečný přepad. Jednočinný válec volně klesá a neblokuje proud oleje
vycházejícího v této době z čerpadla. Plunžrová sekce je velmi užitečná u čelních nakladačů
TUR vybavených jednočinnými válci pro zvedání hlavního rámu.


Obecné informace:

Maximální průtok do 40L/min. Ovládání jednočinného i dvojčinného válce.

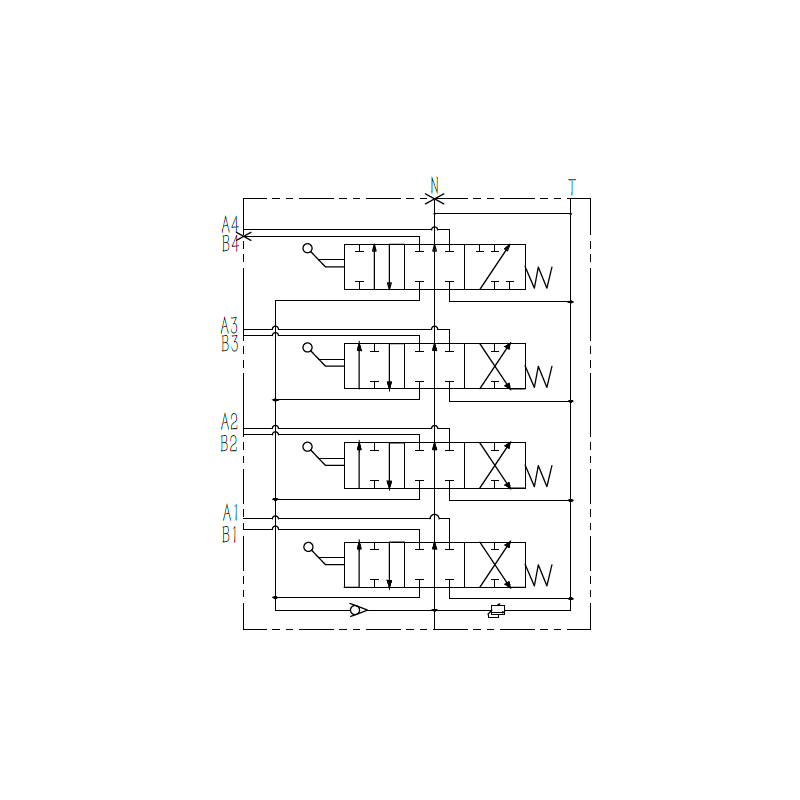

Všechny páky jsou třípolohové (1 - 0 - 2), na pružině, takže se samy vracejí do svislé polohy.
Poloha 0 neutrální (páka ve svislé poloze) pístnice válce stojí – olej jde do přepadu.
Poloha 1 pracovní (páka nastavená šikmo dopředu) pístnice válce se vysouvá.
Poloha 2 pracovní (páka nastavená šikmo dozadu) pístnice válce se zasouvá.

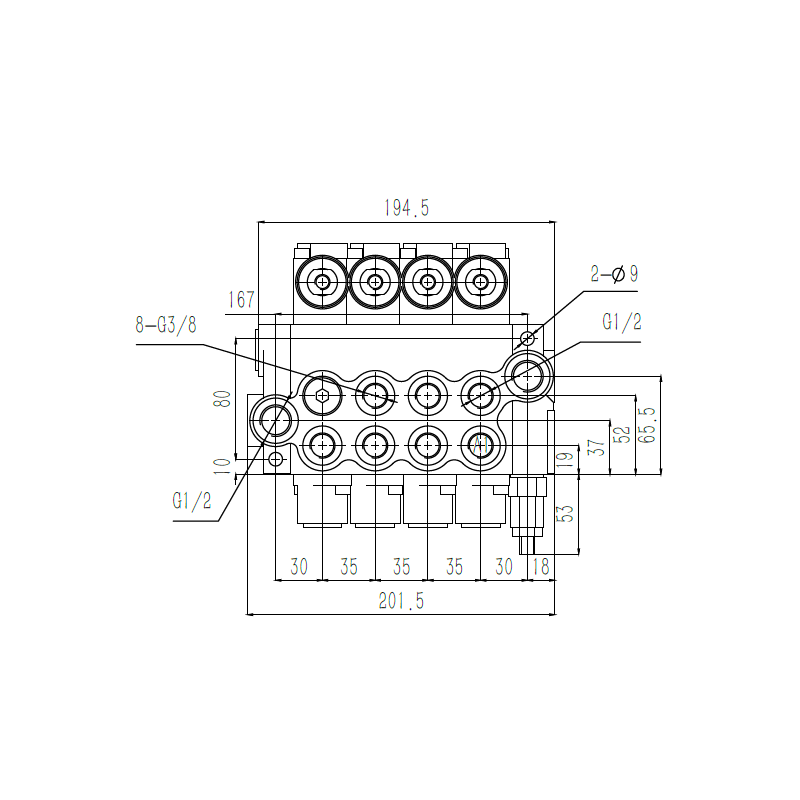

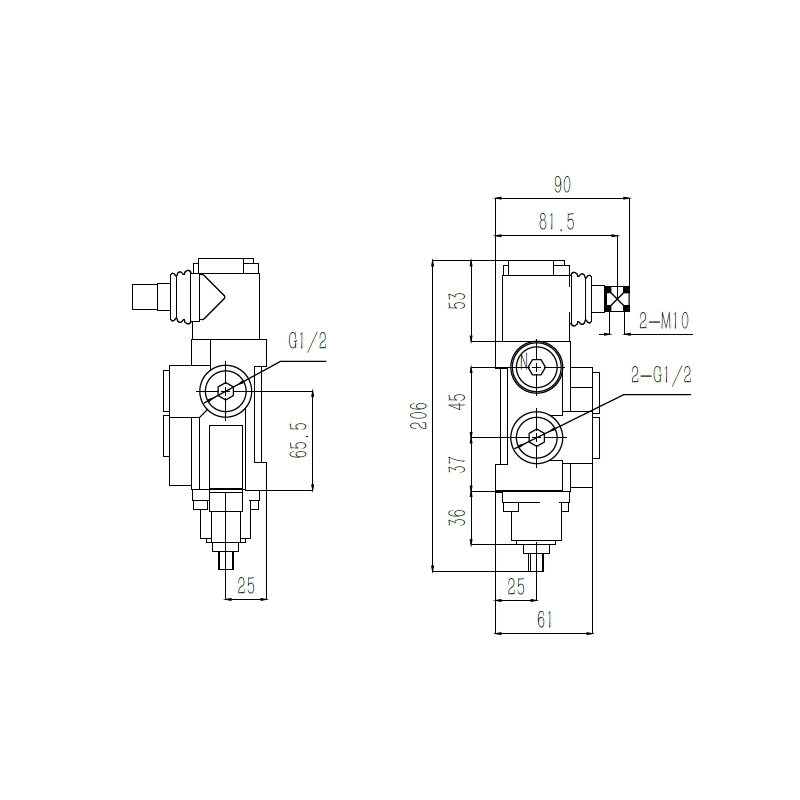

Závity:

Vnitřní závity v tělese:
přívod: 1/2'' ; zpátečka: 1/2'' ; sekce: 3/8''

Rozsah tlaků:

Maximální tlak na přívodu: 250Bar
Maximální tlak na zpátečce: 50Bar
Maximální tlak na sekcích: 300Bar

Otevírací tlak přepouštěcího ventilu roste úměrně se zvýšením průtoku:
180 bar při 10 l/min
190 bar při 20 l/min
200 bar při 30 l/min
210 bar při 40 l/min
Sady pro přesné měření tlaku najdete v kategorii Manometry – měřicí sady


Doporučuje se před uvedením do provozu zkontrolovat a nastavit správný tlak.
Možnost samostatného nastavení, jedna plná otáčka znamená změnu o 30Bar.


Rozsah teplot a typ oleje:

Přípustná okolní teplota: -40 C až +60 C
Přípustná teplota oleje: -15 C až +80 C
Doporučený hydraulický olej na bázi minerálního oleje, např. HL 32 nebo HL 46
