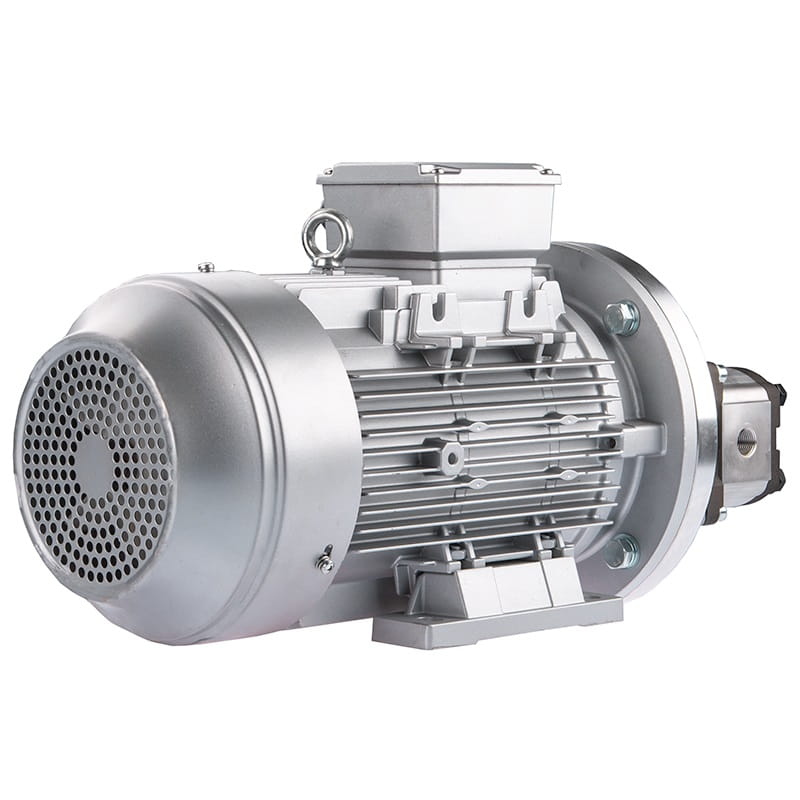

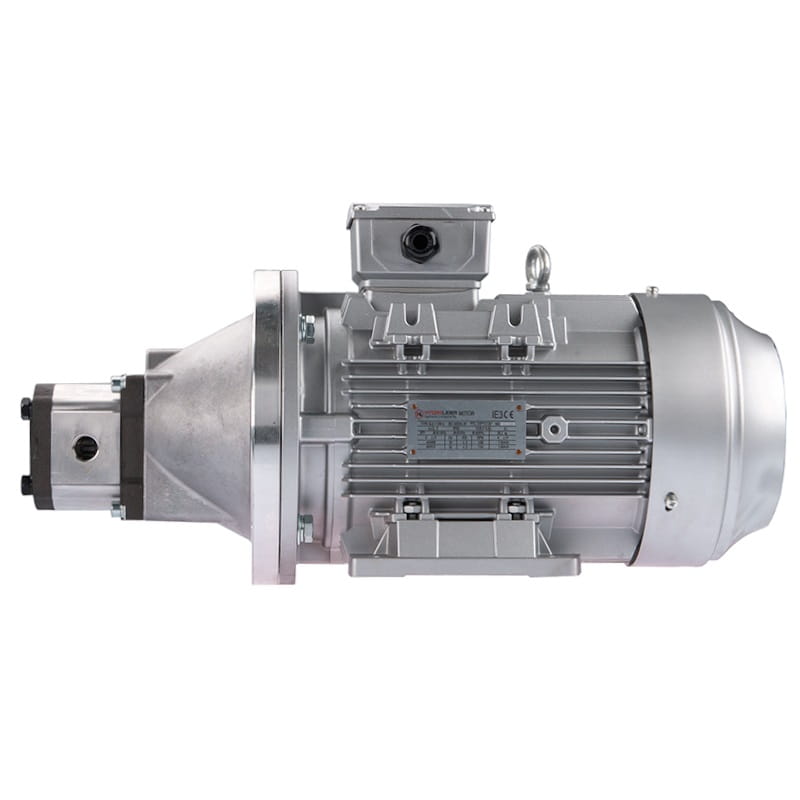

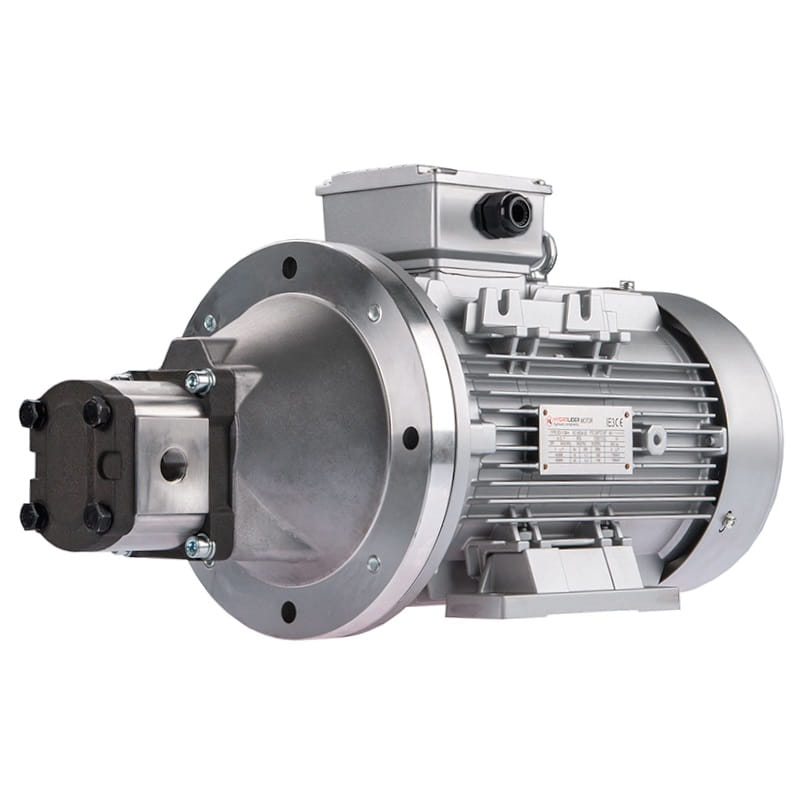

Pravé zubové hydraulické čerpadlo 6L + 3fázový elektromotor IE3 400V 1,1kW 10MPa

Hydraulické čerpadlo s energeticky úsporným motorem se speciálním tělem, které dokonale odvádí teplo, přizpůsobené trvalému provozu pod zátěží. Je široce používán v hydraulických systémech ve stacionárních strojích v zemědělství, zahradnictví, lesnictví, stavebnictví a široce chápaném průmyslu.

6L/min

10MPa

• elektrický motor
• tlapky pro montáž motoru
• hydraulické zubové čerpadlo
• zvonkový konektor
• psí snůška
• spoje a šrouby

Obecný popis a pracovní podmínky:

Motory řady AHC3 jsou indukční motory s kotvou nakrátko s účinností IE3 s měděným statorovým vinutím, nízkou spotřebou proudu a velmi vysokou provozní účinností.

Vyrobeno ve třídě těsnosti IP55. Navrženo pro provoz při okolní teplotě nepřesahující 40°C a nadmořské výšce nepřesahující 1000 m. Pracovní frekvence: 50Hz. Maximální teplota motoru by za normálních provozních podmínek neměla překročit 100°C. Motory jsou vybaveny PTC snímači nastavenými na 130°C. Motory by měly být namontovány tam, kde budou mít dostatečné větrání potřebné pro chlazení.

Napětí a připojení:

• Motory by měly být připojeny k síti pomocí ochrany proti přetížení.
• Ochrana musí být kompatibilní s parametry motoru.
• Motory do 3 kW: připojení 230 V v △, připojení 400 V v Y
  4kW motory a více: 400V připojení v △, 690V připojení v Y
• Ve svorkovnici je 6 konektorů. Připojte motor podle schématu umístěného pod krytem svorkovnice Y nebo △.

TECHNICKÉ PARAMETRY MOTORU:

AHC3 90 S-4

1,1

1,5

400

6,5

61

1400

pravá nebo levá

24

ano (8mm)

IP55 oboustranný

ano (fi 200mm)

ano

a

hliník

měď

TECHNICKÉ PARAMETRY ČERPADLA:

Kapacita v této sadě (l/min):

Směr otáčení:

Maximální tlak v této sadě (MPa):

Maximální tlak podle výrobce (MPa):

Sací přípojky (G):

Tlaková připojení (G):
