Třípolohový bistabilní elektrický joystick, montážní otvor 30mm

Dostupnost: skladem
Odesláno v rámci: 48 hodin
Cena s DPH: 348,00 Kč 348.00
Cena bez DPH: 287,60 Kč
quantity ks
přidat na seznam přání
Dodavatel: HYDROLIDER
Katalogové číslo: 81.10.61.002

Popis

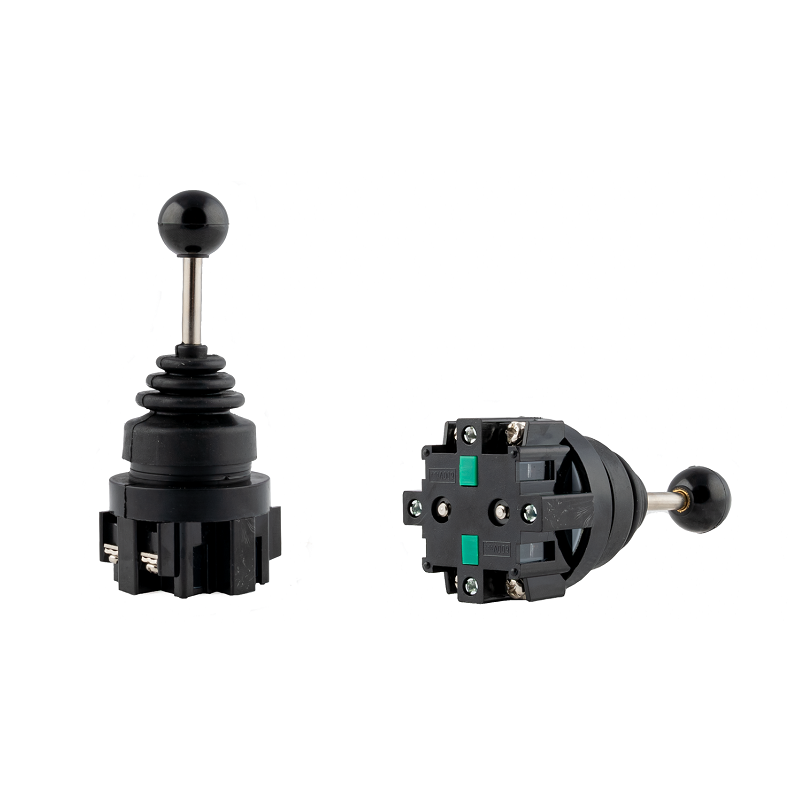

JOYSTICK ELEKTRICKÝ MANIPULÁTOR TŘÍPOLOHOVÝ



Výrobce dílů:

Hydrolider
Aplikace:

Má široké využití v hydraulických systémech v zemědělství, stavebnictví a průmyslu, je možné ovládat jednu sekci v elektricky ovládaném rozdělovači 12V a 24V.

Princip fungování:

Má 3 stabilní polohy, neutrální střední polohu. Pokud obsluha uvolní joystick, páka zůstane v provozní poloze.

Třípolohový joystick, příklad provozu s 1sekčním rozdělovačem:

Poloha 1 neutrál (svislá páka) pístnice válců stojí - olej jde do přepadu.
Pracovní poloha 2 (páka v přední poloze) vysouvá pístnice prvního válce.
Pracovní poloha 3 (páka v zadní poloze) se pístnice prvního válce zasouvá.

Instalace:

Určeno pro montáž do otvoru Ø 30 mm. Montáž se provádí odšroubováním kuličky páky, odšroubováním prstence s krytem, ​​prostrčením joysticku otvorem a opětným našroubováním prstence a kuličky. Má pryžový těsnící kryt pro odolnost proti prachu, vodě a oleji.

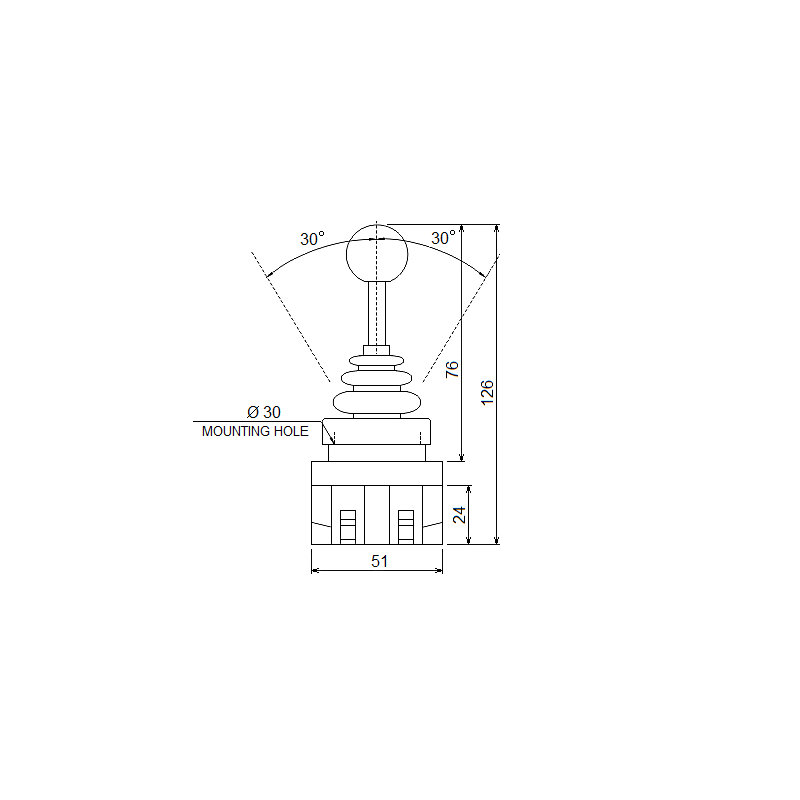

Rozměry:

51 × 55 × 126 mm

Materiál páky:

Ocel

Způsob působení:

Bistabilní (se západkou)

Počet pracovních poloh páky:

2

Sestav kontaktů:

2 x NO

Zatížení AC kontaktů:

6A / 250V (při odporové zátěži)

Zatížení DC kontaktů:

2,2A / 110V (při odporové zátěži)

Izolační odpor min.:

100MΩ

Testovací napětí:

2,2kV

Mechanická odolnost:

5*1050 cyklů

Elektrická životnost:

5*1050 cyklů

Pracovní teplota:

-20....50°C
