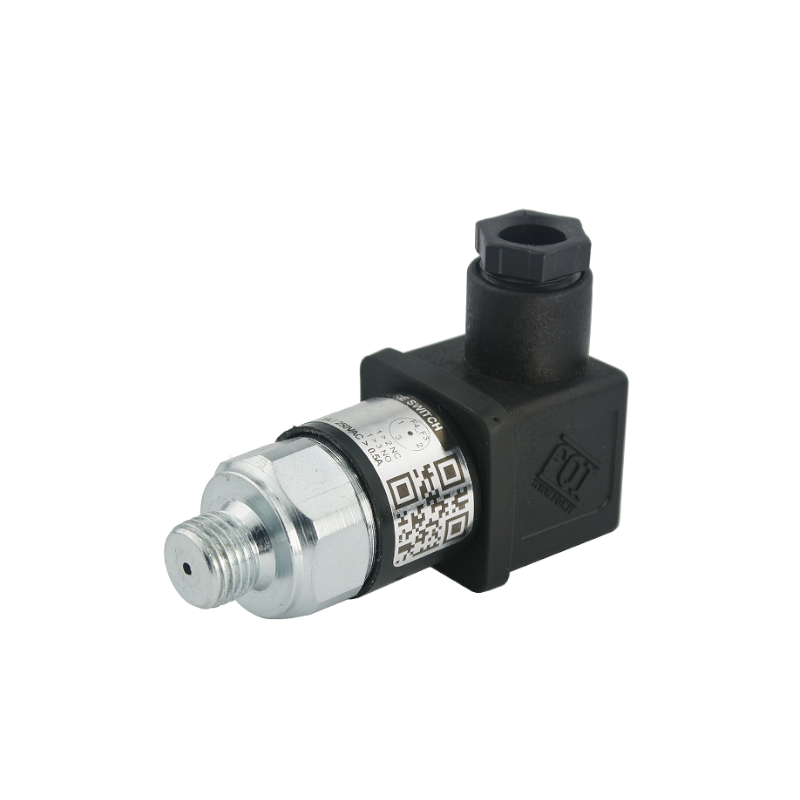

Tlakový spínač 20-200 bar

Výroba:

Originální výrobek značky Hydrolider, symbol: 81.35.59.001

Uplatnění:

Je široce používán v hydraulických systémech v zemědělství, stavebnictví a průmyslu.

Používá se mimo jiné tlakový senzor, také známý jako tlakový spínač v hydraulických systémech s elektricky ovládanými rozdělovači ovládanými elektrickými regulátory

Nenahraditelný všude tam, kde je po překročení určitého tlaku nebo po dokončení určitého cyklu práce v systému požadováno zastavení činnosti pohonu, motoru nebo jiného přijímače.

Princip činnosti:

V hydraulickém systému je snímač obvykle namontován mezi rozdělovač a přijímač, například hydraulický válec.

Po překročení nastaveného tlaku snímač vyšle signál do ovladače, který v této situaci provede akci nastavenou, např. Přeruší proud z cívky rozdělovače.

• Vnější závit na těle: 1/4''
• Pracovní podmínky: schopnost pracovat na všech pozíciách
• Maximální pracovní účinnost: 90 cyklů za minutu
• Pracovní přesnost: ± 4% testováno při 20°C
• Opravená hodnota hystereze: ~ 15%
• Životnost: 1 milion opakování při nastavení 70 barů při 20°C
• Materiál: průměr 24 mm, šestihran z pozinkované uhlíkové oceli
• Hmotnost: 0,5 kg

Rozsah tlaku:

• Maximální přípustný tlak: 300 barů
• Rozsah nastavení snímače tlaku: 20 - 200 barů
• Typ seřízení: utažení nebo vyšroubování pístu
• Způsob úpravy: 2mm imbusový klíč

Teplotní rozsah a typ oleje:

• Přípustná teplota okolí: -40 C až +60 C
• Přípustná teplota oleje: -15 C až +80 C
• Typ oleje: hydraulický olej na bázi minerálního oleje

Elektrické vlastnosti:

• Maximální zatížení: 250VAC> 0,5A; 30VDC> 1A
• Elektrické připojení: podle DIN 43650
• Elektrická ochrana: podle DIN 40050 IP65

Schéma zapojení senzoru (foto):
