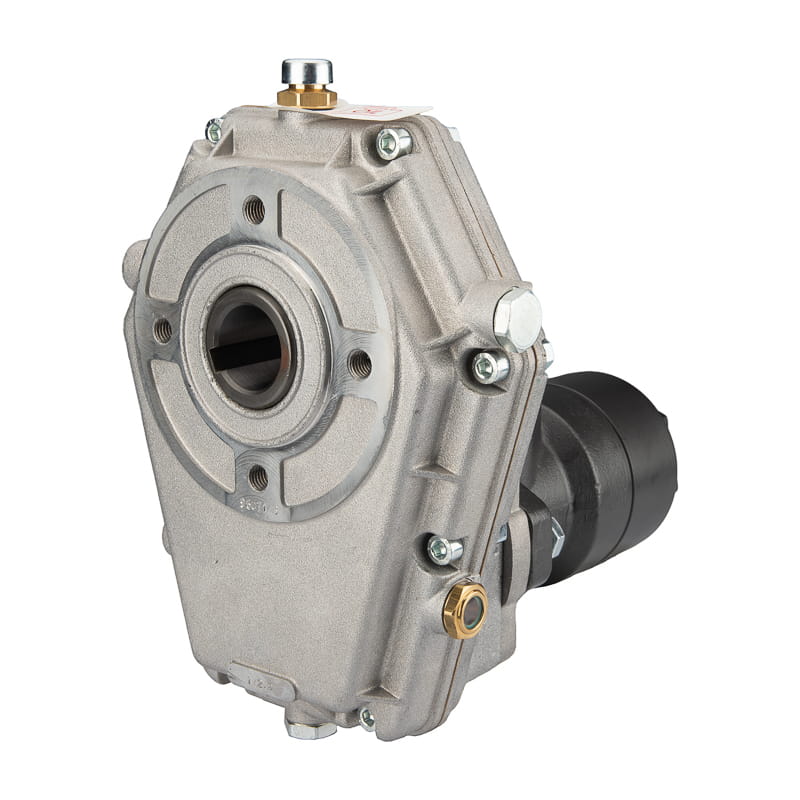

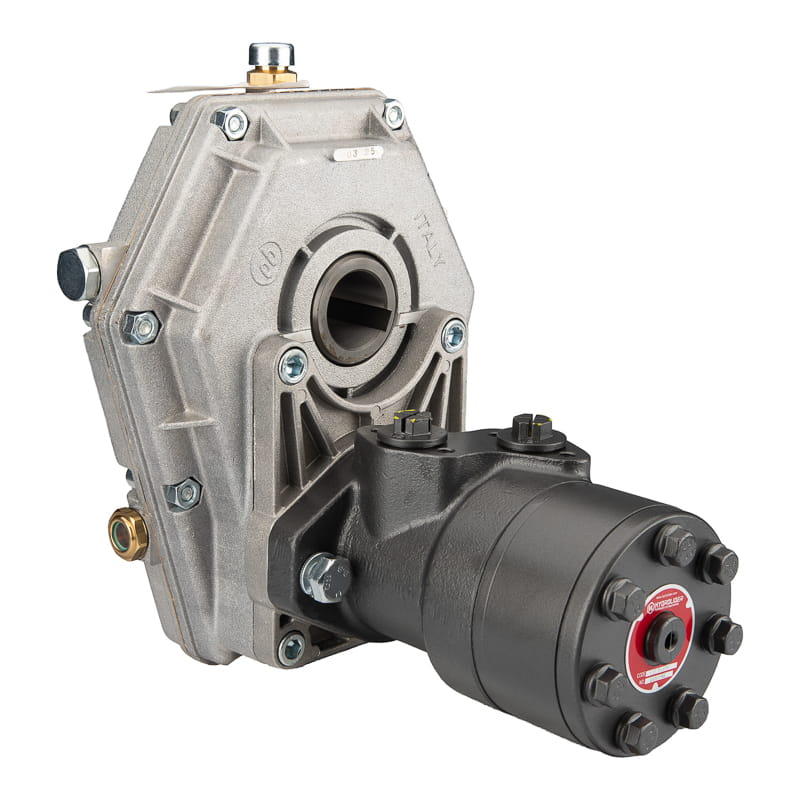

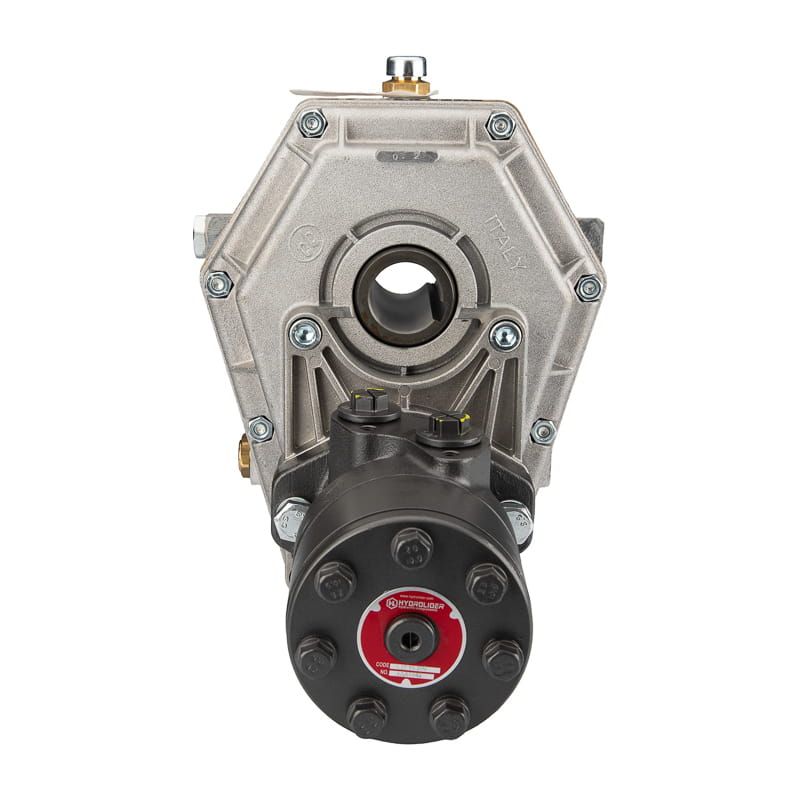

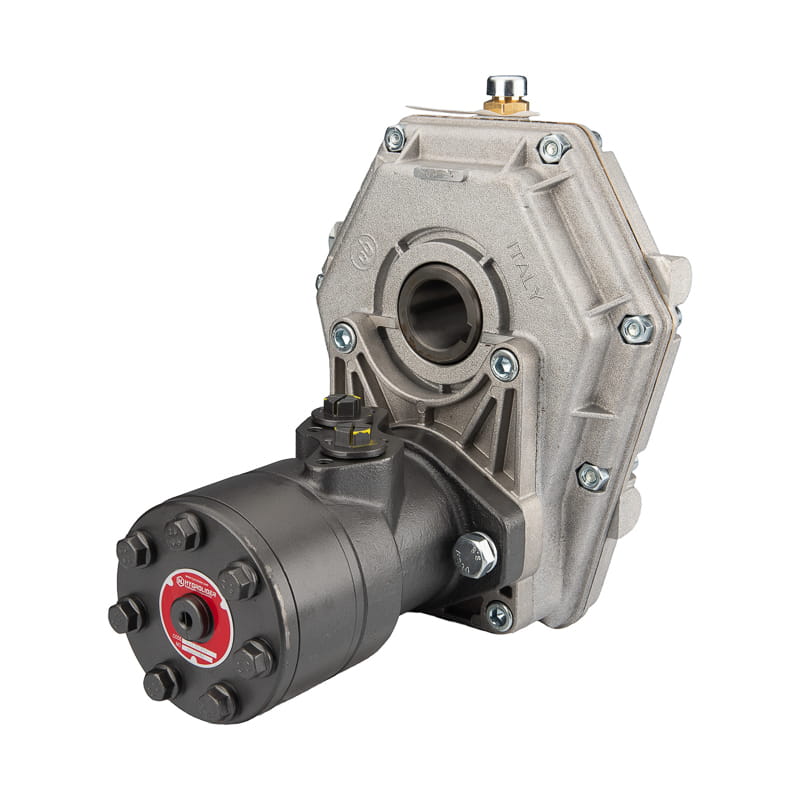

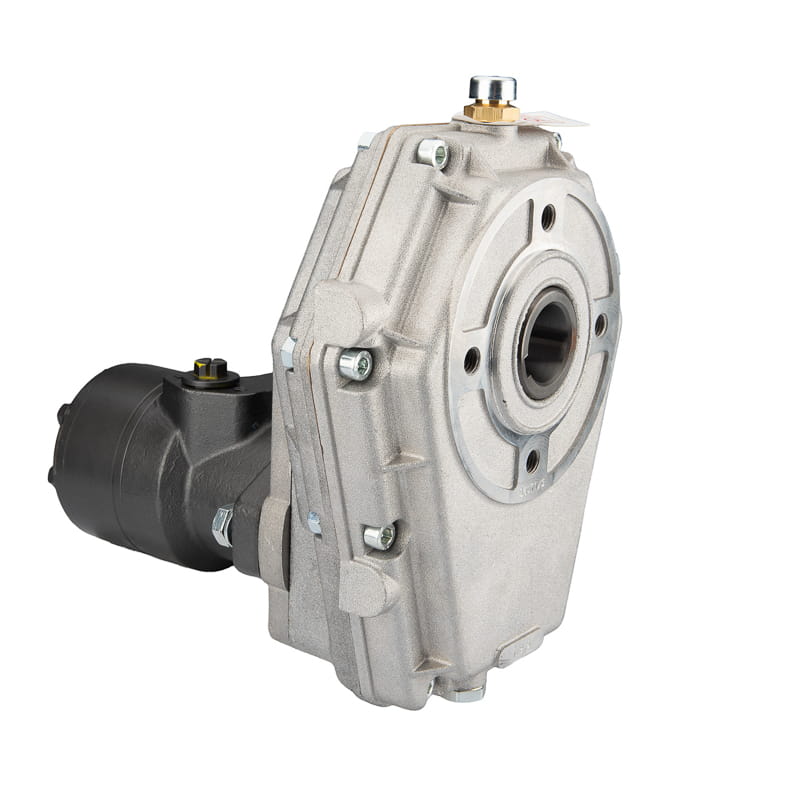

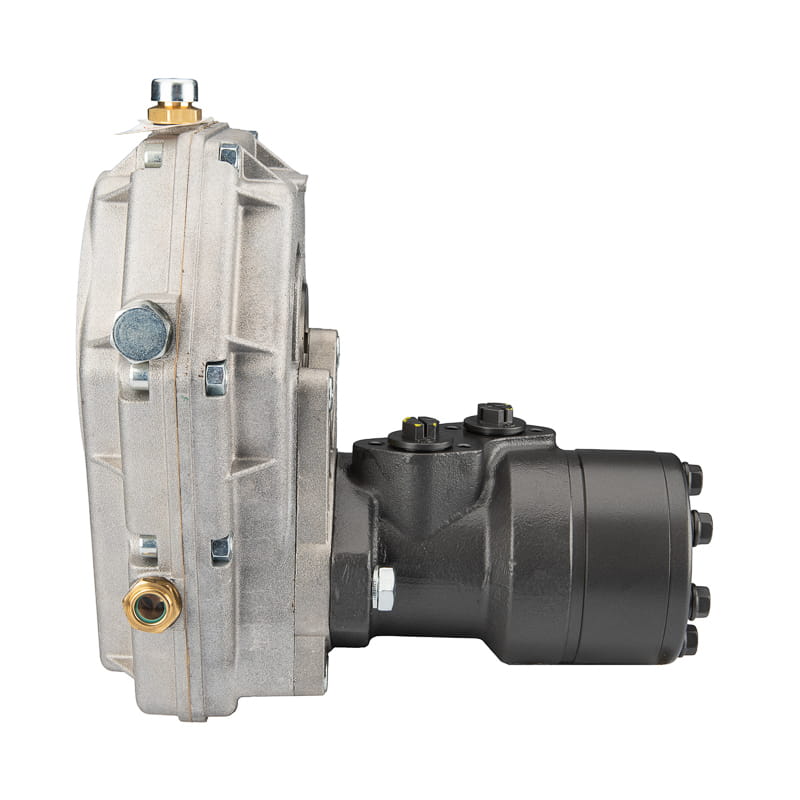

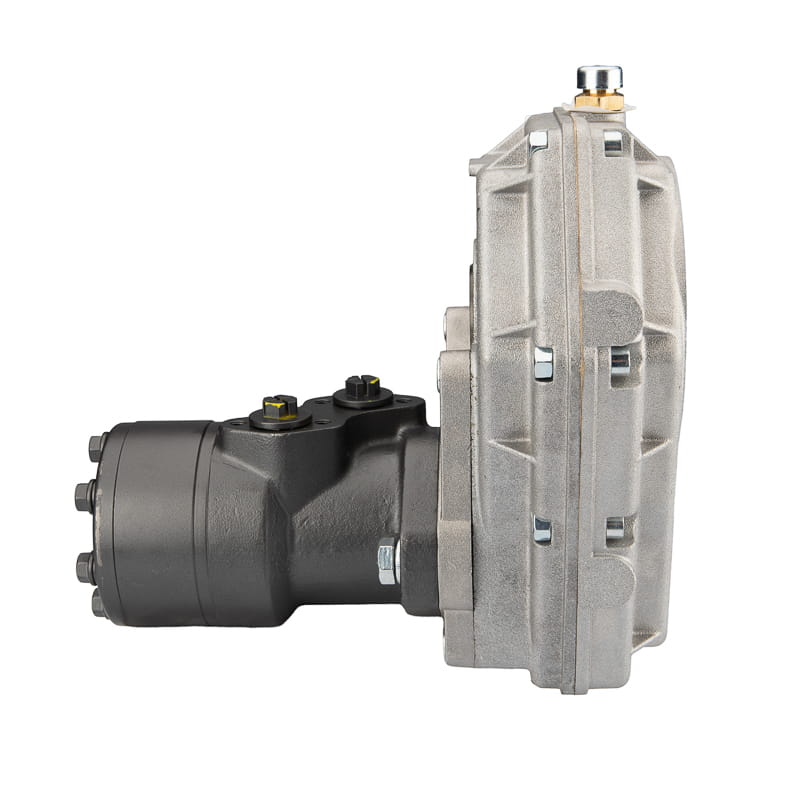

Redukční převodovka GR3, převodový poměr: 3,0:1+ hydraulický motor BMR 200 300 ot./min 8,2 kW hřídel 25 mm

REDUKČNÍ PŘEVODOVKA GR3, PŘEVOD: 3.0:1
+ HYDRAULICKÝ MOTOR BMR 200 300ot/min 8,2kW HŘÍDEL 25mm

Použití

Převodovka používaná v kombinaci se standardními motory řad BMR, BMP, SMR, SMP, OMR, OMP a dalších

odvozených s přírubou SAE upevněnou dvěma šrouby a s válcovým hřídelem o průměru 25 mm.

Převodovka snižuje otáčky motoru a současně výrazně zvyšuje jeho točivý moment.

Používá se v případě, kdy má motor příliš vysoké otáčky a zároveň je příliš slabý a zastavuje se v

kritických okamžicích zatížení. Výhodou tohoto řešení je kompaktní konstrukce a

dosažení vysokého točivého momentu pomocí malého motoru a malého průtoku oleje.

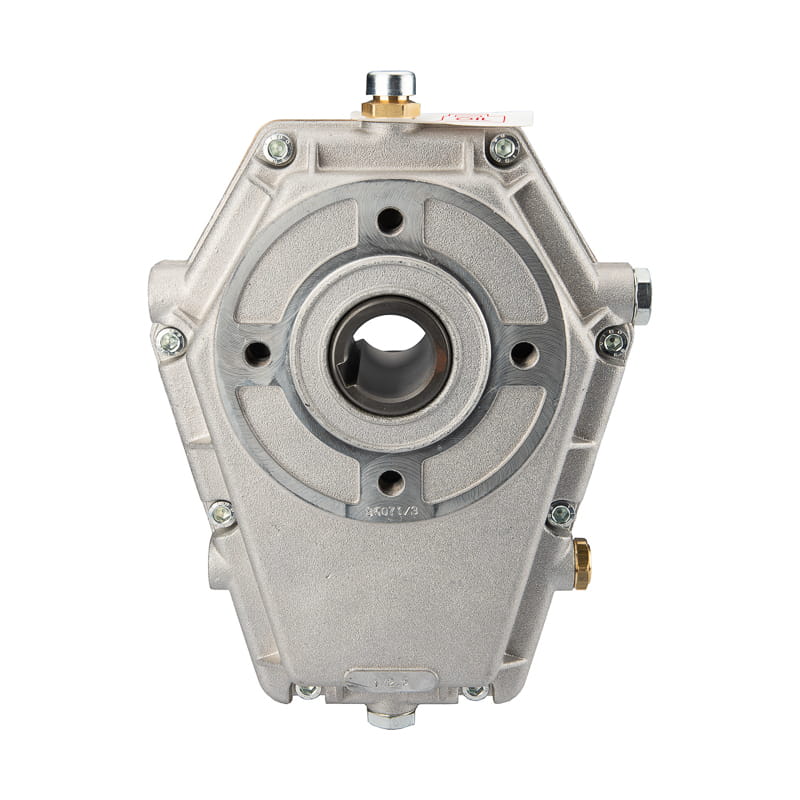

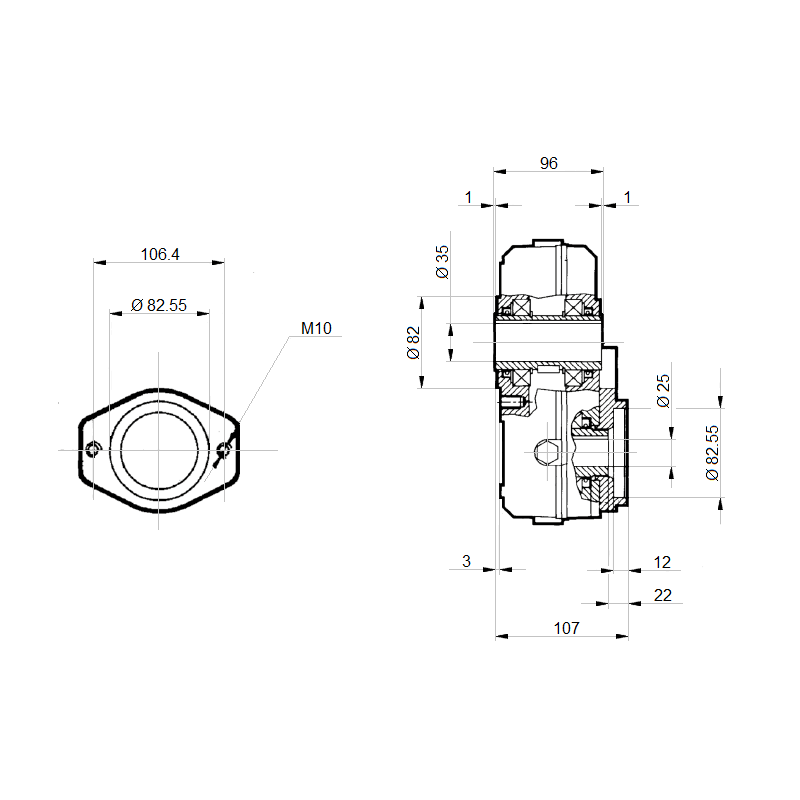

Technické údaje převodovky

Redukční převodovky jsou vyrobeny z hliníkové a litinové konstrukce s velmi vysokou mechanickou odolností.

Ozubená kola s evolventním ozubením jsou vyrobena ze speciální oceli „UNI“ používané

pro výrobu ozubených kol, velmi přesně zpracovaná a kalená.

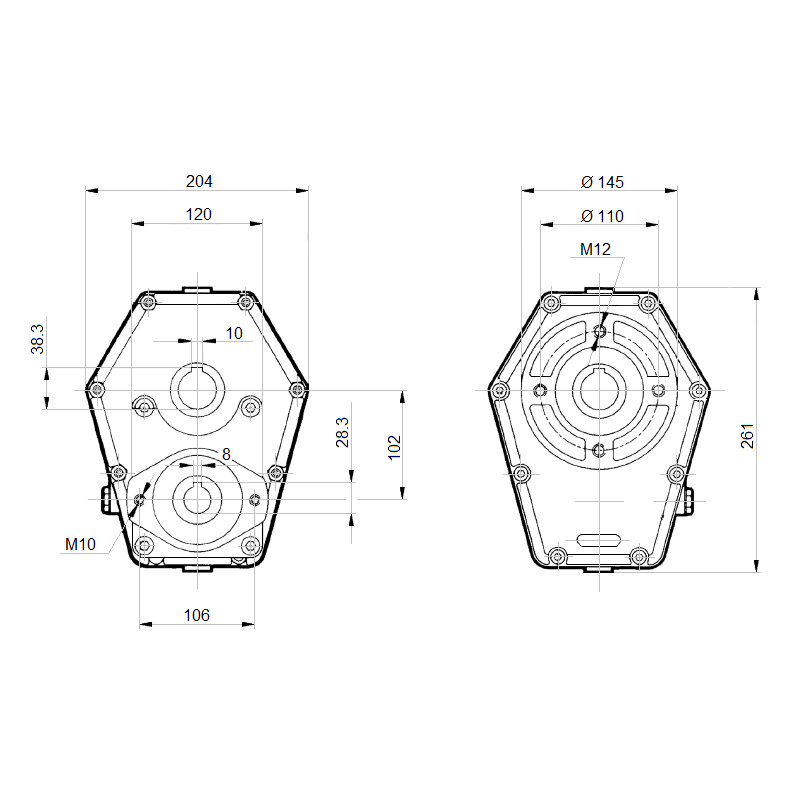

Materiál skříně: hliník

Typ výstupního hřídele: průchozí hřídel

Vnitřní průměr výstupního hřídele: 35 mm

Velikost pera na průchozím hřídeli: 10 mm

Materiál ozubených kol a hřídele: kalená ocel

Vyrobeno dle norem ISO/DIN3990-8

Převod: 3:1

Maximální otáčky hydraulického motoru: 3000 [ot/min]

Maximální výstupní otáčky po redukci: 1000 [ot/min]

Maximální zatížení převodovky: 20 [kW] (28 k)

Maximální točivý moment motoru: 190 [Nm]

Maximální točivý moment na výstupu: 570 [Nm]

Mazivo: převodový olej 0,35 l

Obsahuje olej: NE

První výměna oleje: po prvních 50 provozních hodinách

Další výměny oleje: každých 12 měsíců nebo po každých 700 provozních hodinách

Přípustná okolní teplota: −40 °C do +60 °C

Doporučená teplota oleje: 120 °C

Typ oleje: převodový olej

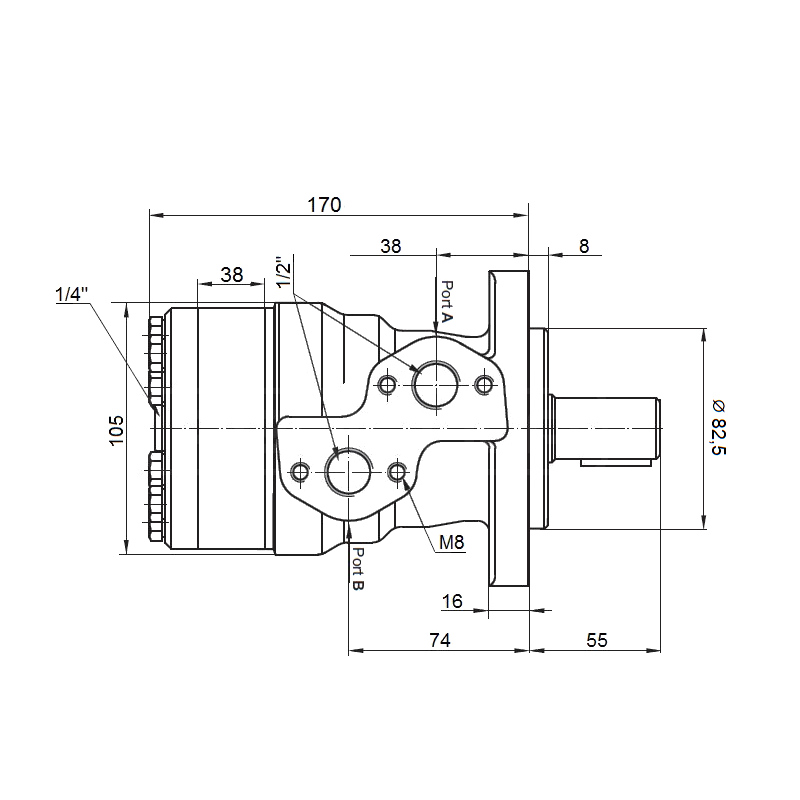

Technické údaje motoru

Zdvihový objem: 200 cm3/ot
Hřídel: 25 mm
Otáčky: 300 ot/min
Maximální výkon: 8,2 kW

Doporučené použití

1. Ovíječky, řezačky, rozmetadla.
2. Zametací stroje, posypovače písku, sněhové frézy.
3. Podřezávače natě mrkve, řepy, cibule a dalších.
4. Rozhrnovače listí a větví.
5. Pohony pásových dopravníků.
6. Štěpkovače a drtiče větví
7. Lesní navijáky a navijáky pro vozidla.
8. Sadařské vrtačky a vrtačky otvorů do země.

1. Zesílené ložisko nové generace – nový typ, velké zesílené ložisko nahrazující staré a poruchové
řešení se dvěma malými ložisky. Moderní konstrukce zajišťuje ještě větší schopnost přenášet
boční a excentrická napětí.
2. Dva odlehčovací a zpětné ventily – chrání motor v obou směrech otáčení, výrazně prodlužují životnost,
podporují a zlepšují účinnost těsnění na hřídeli, chrání motor při práci v nepříznivých podmínkách.
3. Vysoce kvalitní těsnění – umožňují práci při vyšších tlacích, navíc chrání před
úniky oleje a bočním namáháním.
4. Robustní těleso – vyrobené ze speciální slitiny kovů, zajišťuje tichý chod i při velkých
zatíženích. Umožňuje práci v jakýchkoli podmínkách uvnitř i venku.

Vnitřní závity v tělese: 1/2" , Materiál: litina

Charakteristika a výhody našich motorů

1. Válečková ložiska místo běžných pevných vložek
2. Možnost zapojení do série i paralelně.
3. Vysoký rozběhový moment a plynulý chod ihned po startu.
4. Vysoká odolnost vůči axiálním a radiálním silám.
5. Jednoduchá instalace.
6. Nízká hladina hluku.
7. Dlouhá životnost i při extrémně náročných podmínkách používání.

Rozsah teplot a typ oleje

Přípustná okolní teplota: −40 °C do +80 °C
Přípustná teplota oleje: −15 °C do +80 °C
Typ oleje: hydraulický olej na bázi minerálního oleje

Dostupné možnosti k výběru

Převodovky skupiny 3:

20kW 1.5:1
20kW 2.0:1
20kW 2.5:1
20kW 3.0:1 (v této sadě)
20kW 3.5:1
20kW 3.8:1

Hydraulické motory:

BMR 25 O2 WC25 1600ot/min 6,4kW
BMR 32 O2 WC25 1250ot/min 6,4kW
BMR 36 O2 WC25 1110ot/min 6,4kW
BMR 50 O2 WC25 800ot/min 6,4kW
BMR 80 O2 WC25 750ot/min 9,6kW
BMR 100 O2 WC25 600ot/min 9,6kW
BMR 125 O2 WC25 480ot/min 9,6kW
BMR 160 O2 WC25 375ot/min 9,6kW
BMR 200 O2 WC25 300ot/min 8,2kW (v této sadě)
BMR 250 O2 WC25 240ot/min 8,2kW
BMR 315 O2 WC25 195ot/min 6,9kW
BMR 400 O2 WC25 150ot/min 6,9kW
