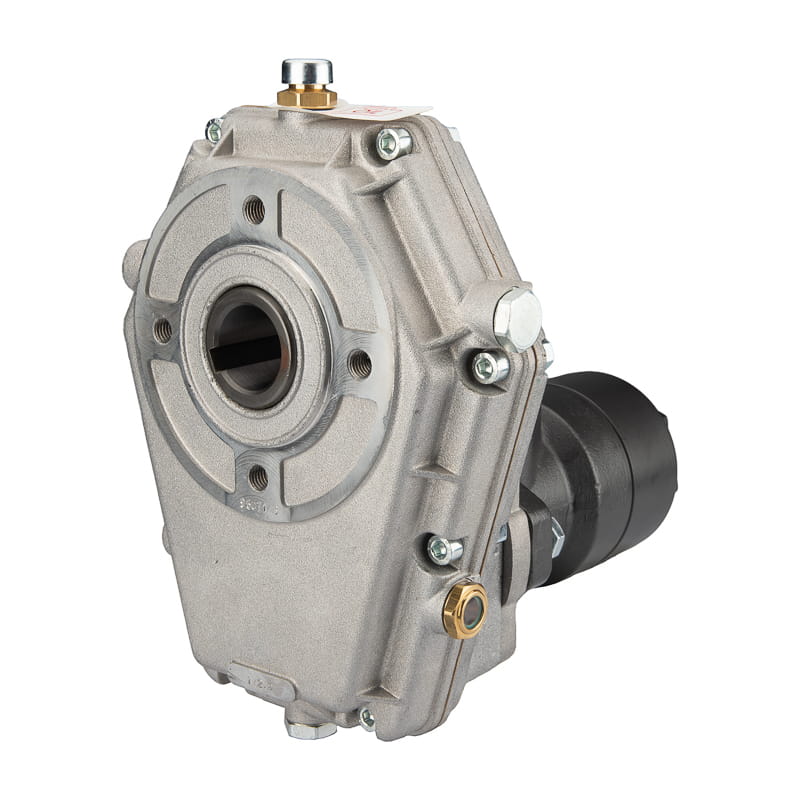

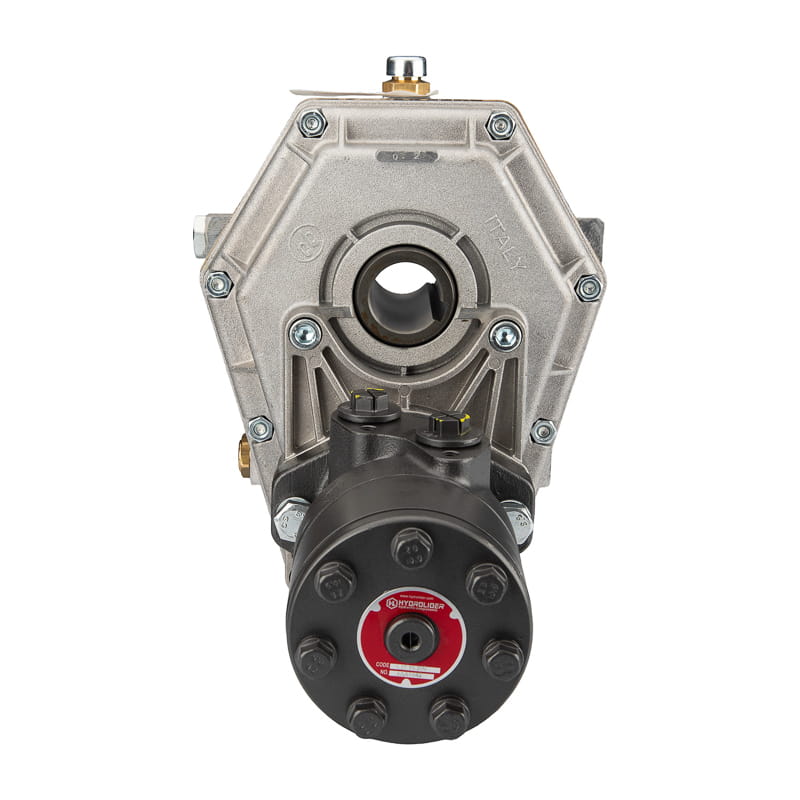

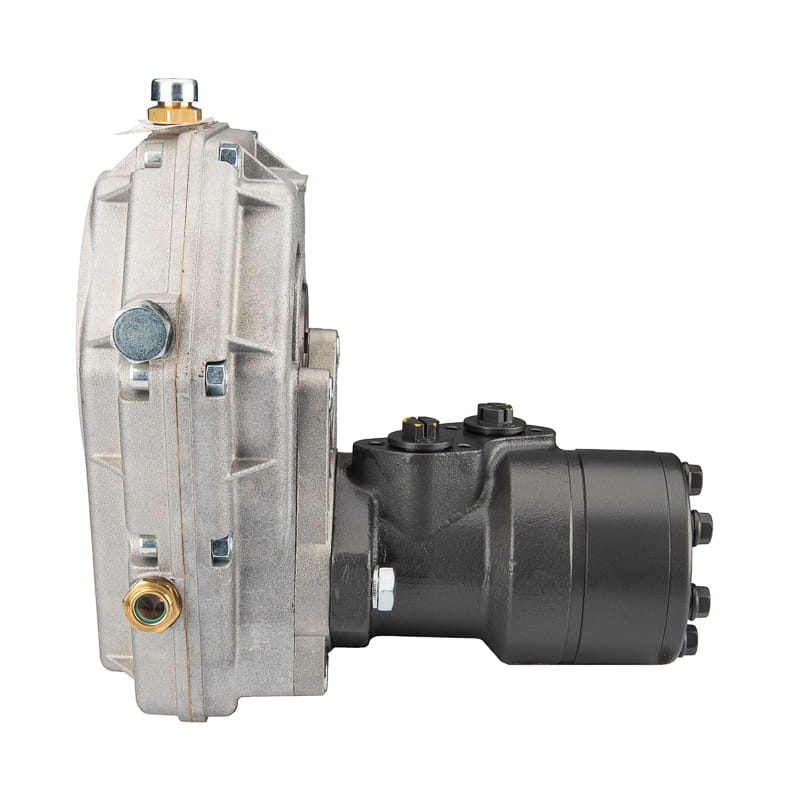

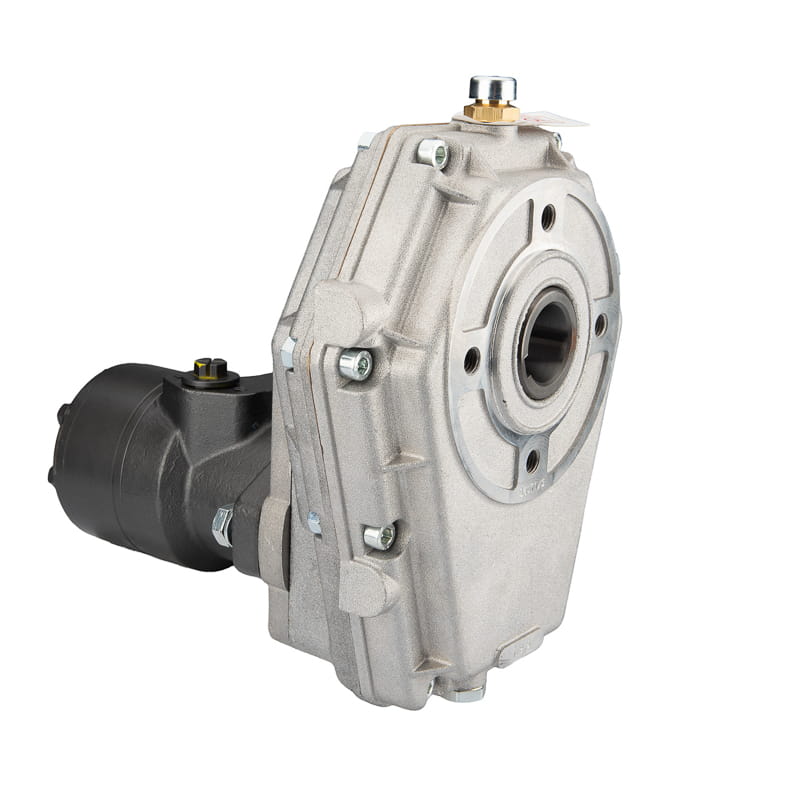

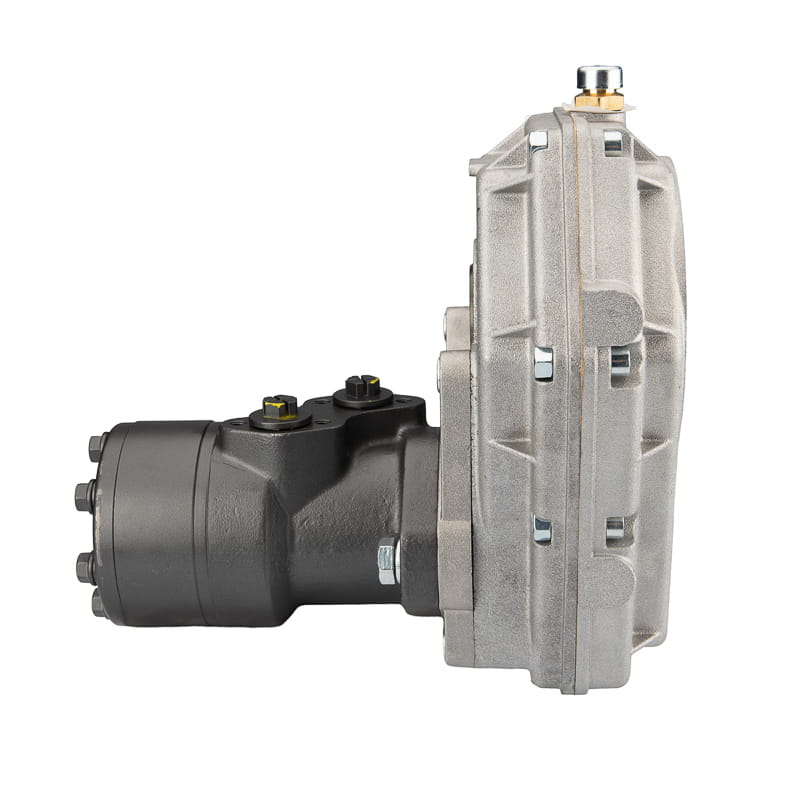

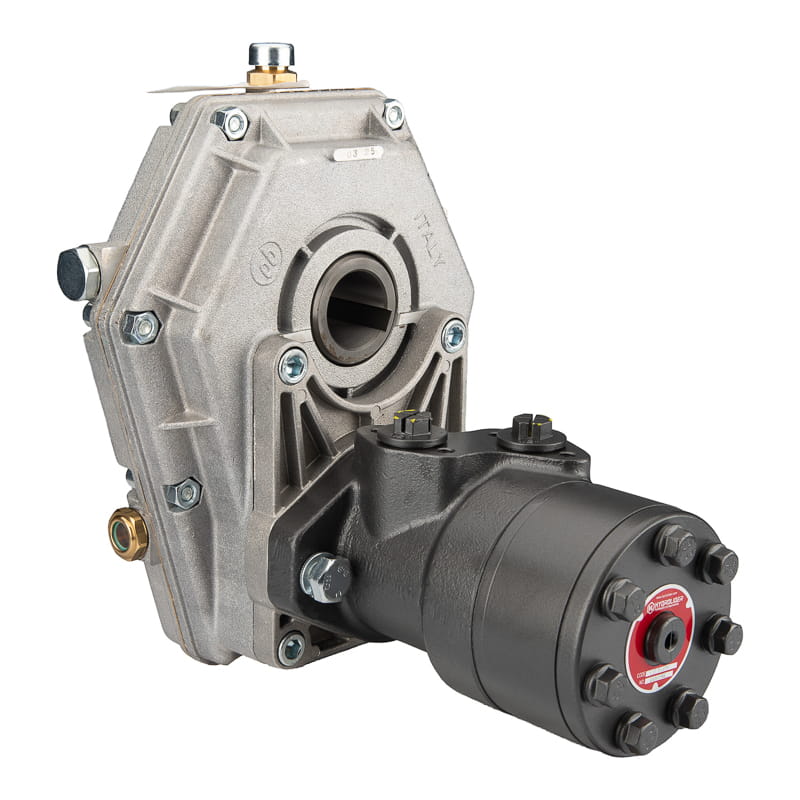

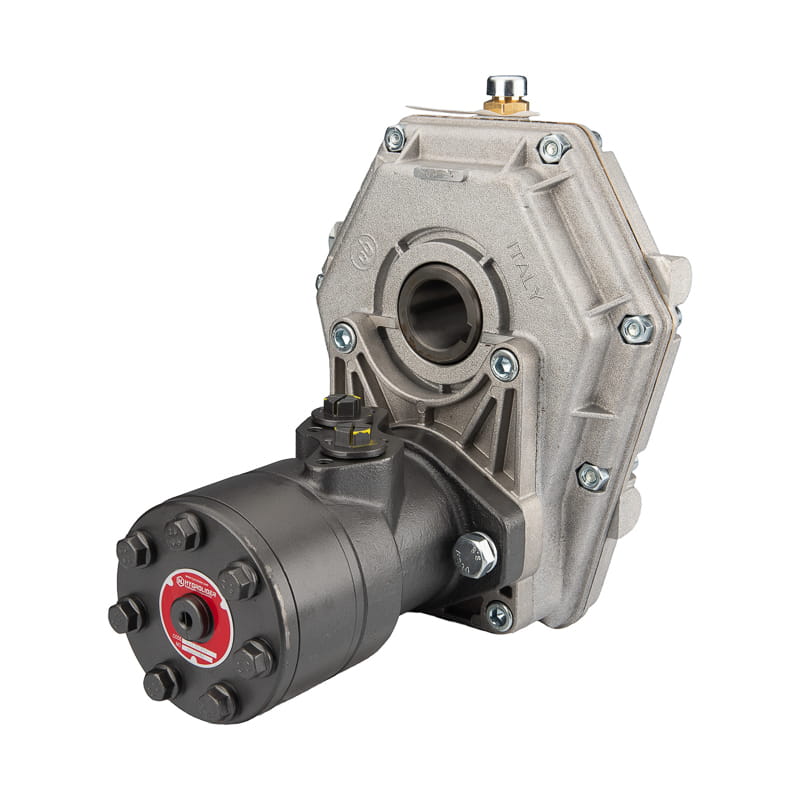

Redukční převodovka GR3, převodový poměr: 3,0:1+ hydraulický motor BMR 160 375 ot./min 9,6 kW hřídel 25 mm

REDUKČNÍ PŘEVODOVKA GR3, PŘEVOD: 3.0:1
+ HYDRAULICKÝ MOTOR BMR 160 375ot/min 9,6kW HŘÍDEL 25mm

Použití

Převodovka používaná ve spojení se standardními motory řady BMR, BMP, SMR, SMP, OMR, OMP a dalších

odvozených s přírubou SAE upevněnou na dvě šrouby a s válcovým hřídelem o průměru 25mm.

Převodovka snižuje otáčky motoru a zároveň výrazně zvyšuje jeho točivý moment.

Používá se v případě, kdy má motor příliš vysoké otáčky a zároveň je příliš slabý a zastavuje se v

kritických momentech jeho zatížení. Výhodou tohoto řešení je kompaktní konstrukce a

získání vysokého točivého momentu pomocí malého motoru a malého průtoku oleje.

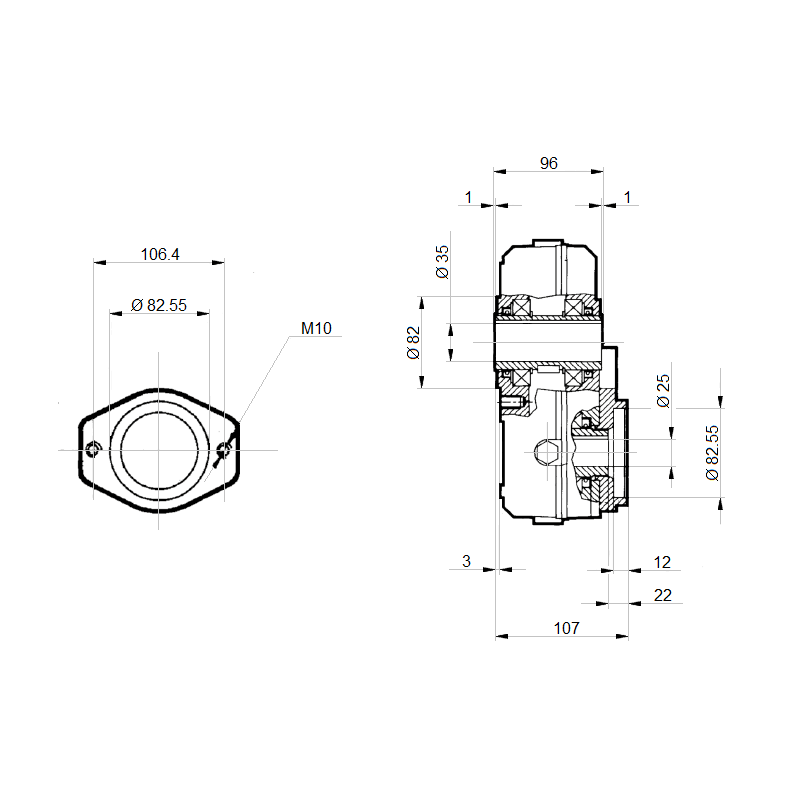

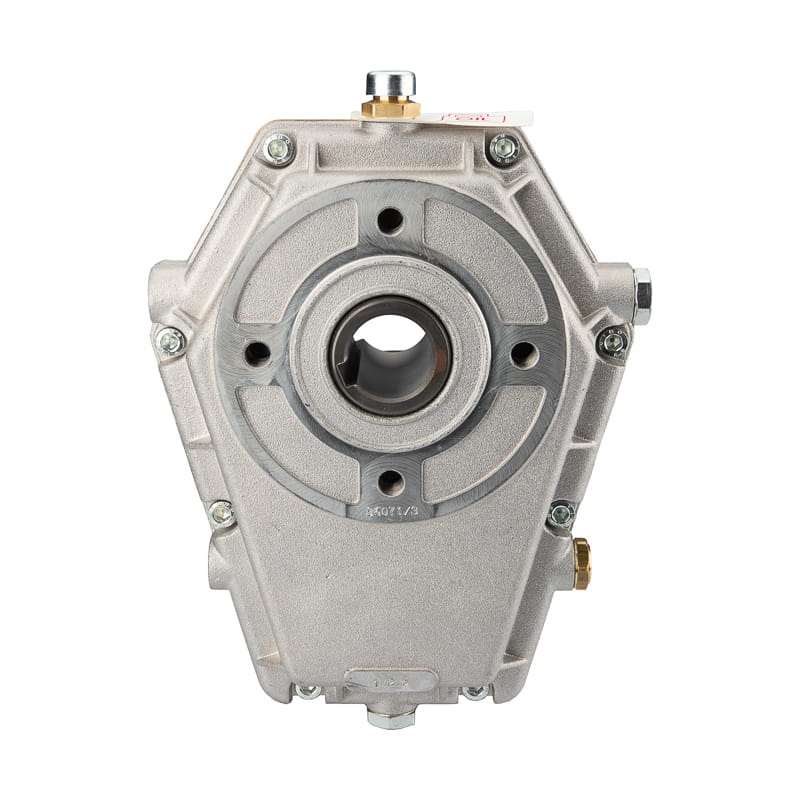

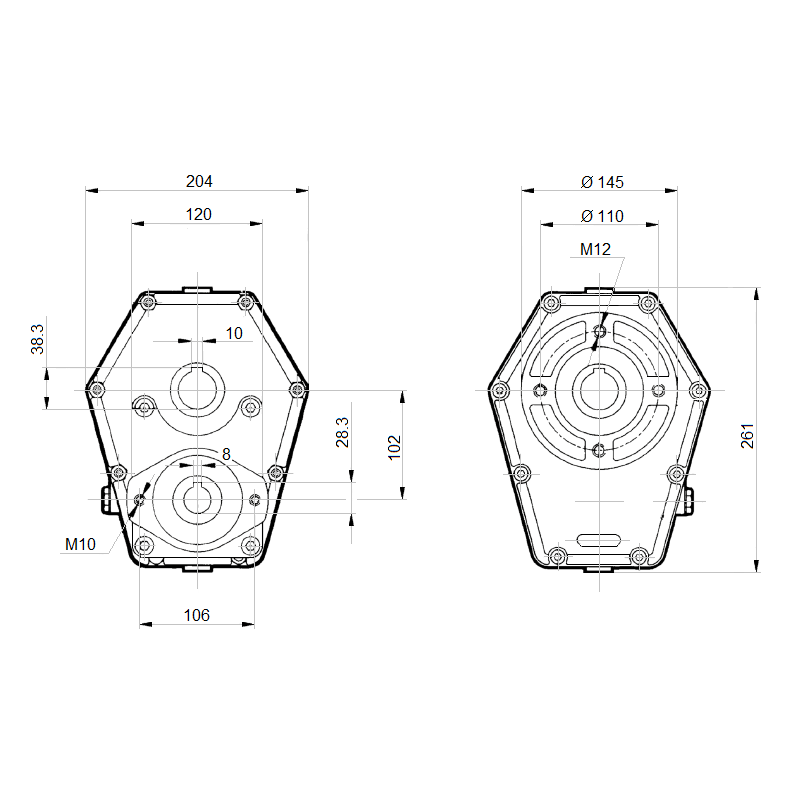

Technické údaje převodovky

Redukční převodovky jsou vyrobeny z hliníkové a litinové konstrukce s velmi vysokou

mechanickou pevností. Ozubená kola s evolventním ozubením jsou vyrobena ze speciální oceli „UNI“, používané

pro výrobu ozubených kol, velmi přesně zhotovena a zakalena.

Materiál skříně: hliník

Typ výstupního hřídele: průchozí hřídel

Vnitřní průměr výstupního hřídele: 35mm

Velikost drážky pera na průchozím hřídeli: 10mm

Materiál ozubených kol a hřídele: kalená ocel

Vyrobeno v souladu s normami ISO/DIN3990-8

Převod: 3:1

Maximální otáčky hydraulického motoru: 3000 [ot/min]

Maximální výstupní otáčky po redukci: 1000 [ot/min]

Maximální zatížení převodovky: 20 [kW] (28 k)

Maximální točivý moment motoru: 190 [Nm]

Maximální točivý moment na výstupu: 570 [Nm]

Mazivo: převodový olej 0,35L

Obsahuje olej: NE

První výměna oleje: po prvních 50 provozních hodinách

Další výměny oleje: každých 12 měsíců nebo po každých 700 provozních hodinách

Přípustná teplota okolí: -40°Cdo +60°C

Doporučená teplota oleje: 120°C

Typ oleje: Převodový olej

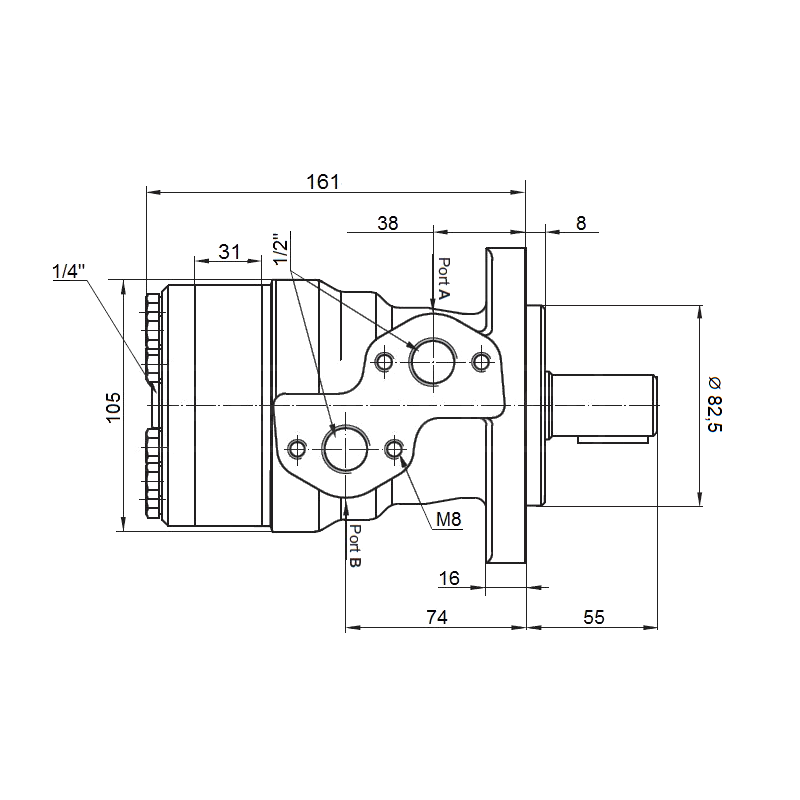

Technické údaje motoru

Zdvihový objem: 160cm3/ot
Hřídel: 25mm
Otáčky: 375ot/min
Maximální výkon: 9,6kW

Navrhované použití

1. Ovíječky, řezačky, rozmetadla.
2. Zametače, posypovače, sněhové frézy/odklízeče.
3. Podřezávače natí mrkve, řepy, cibule a dalších.
4. Shrnovače listí a větví.
5. Pohony pásových dopravníků
6. Štěpkovače a drtiče větví
7. Lesní navijáky a navijáky pro vozidla.
8. Vrtací soupravy pro sady a vrtáky do půdy.

1. Zesílené ložisko nové generace – nového typu, velké zesílené ložisko nahrazující staré a poruchové
řešení se dvěma malými ložisky. Moderní konstrukce zajišťuje ještě větší možnosti přenosu
bočních a excentrických napětí.
2. Dva odlehčovací–zpětné ventily – chrání motor v obou směrech otáčení, výrazně prodlužují životnost,
podporují a zlepšují účinnost těsnění na hřídeli, chrání motor při práci v nepříznivých podmínkách.
3. Vysoce kvalitní těsnění – umožňují práci při vyšších tlacích, navíc chrání před
úniky oleje a bočním namáháním.
4. Pevné těleso – vyrobené ze speciální kovové slitiny, zajišťuje tichý chod i při velkých
zatíženích. Umožňuje práci za všech podmínek uvnitř i venku.

Vnitřní závity v tělese: 1/2" , Materiál: Litina

Charakteristika a výhody našich motorů

1. Válečková ložiska místo běžných pevných vložek
2. Možnost zapojení sériově i paralelně.
3. Vysoký rozběhový moment a plynulý chod hned po startu.
4. Vysoká odolnost vůči axiálním a radiálním silám.
5. Jednoduchá instalace.
6. Nízká hladina hluku.
7. Dlouhá životnost i při extrémně těžkých podmínkách používání.

Rozsah teplot a typ oleje

Přípustná teplota okolí: -40°C do +80°C
Přípustná teplota oleje: -15°C do +80°C
Typ oleje: Hydraulický olej na bázi minerálního oleje


Dostupné možnosti k výběru

Převodovky Skupiny 3:

20kW 1.5:1
20kW 2.0:1
20kW 2.5:1
20kW 3.0:1 (v této sadě)
20kW 3.5:1
20kW 3.8:1

Hydraulické motory:

BMR 25 O2 WC25 1600ot 6,4kW
BMR 32 O2 WC25 1250ot 6,4kW
BMR 36 O2 WC25 1110ot 6,4kW
BMR 50 O2 WC25 800ot 6,4kW
BMR 80 O2 WC25 750ot 9,6kW
BMR 100 O2 WC25 600ot 9,6kW
BMR 125 O2 WC25 480ot 9,6kW
BMR 160 O2 WC25 375ot 9,6kW (v této sadě)
BMR 200 O2 WC25 300ot 8,2kW
BMR 250 O2 WC25 240ot 8,2kW
BMR 315 O2 WC25 195ot 6,9kW
BMR 400 O2 WC25 150ot 6,9kW
