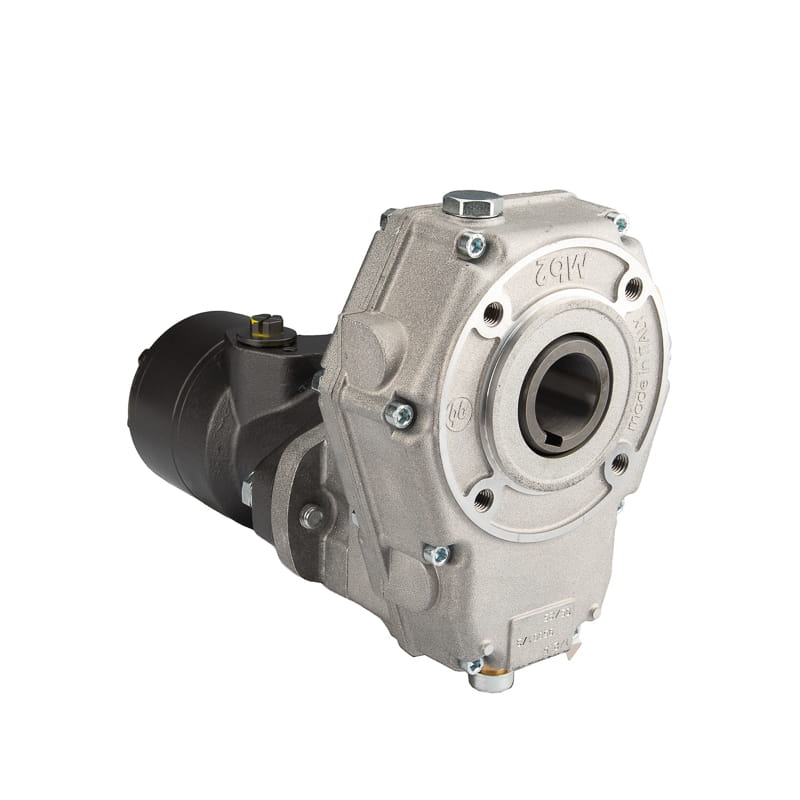

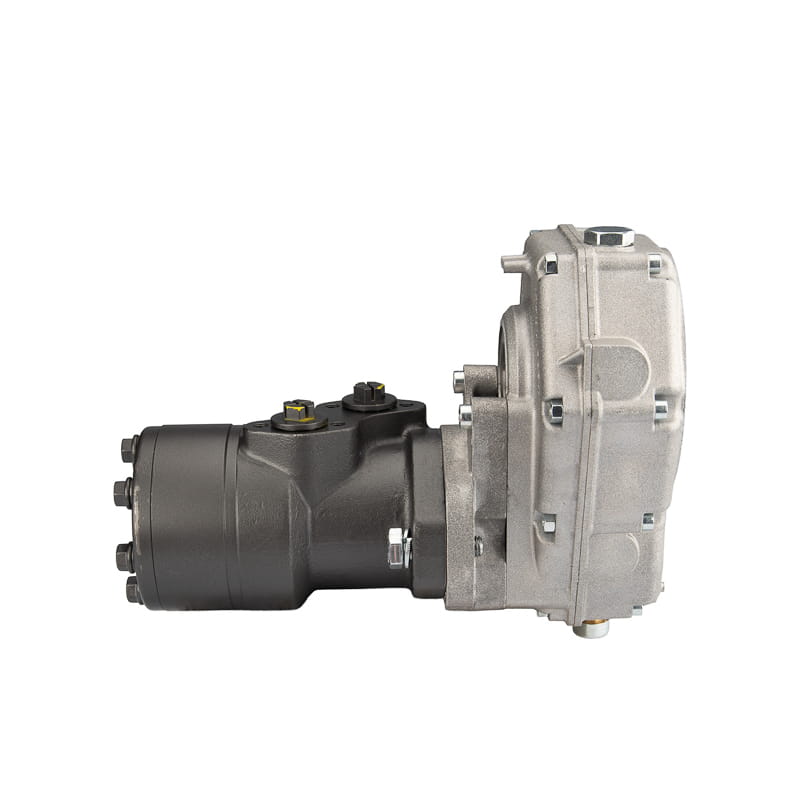

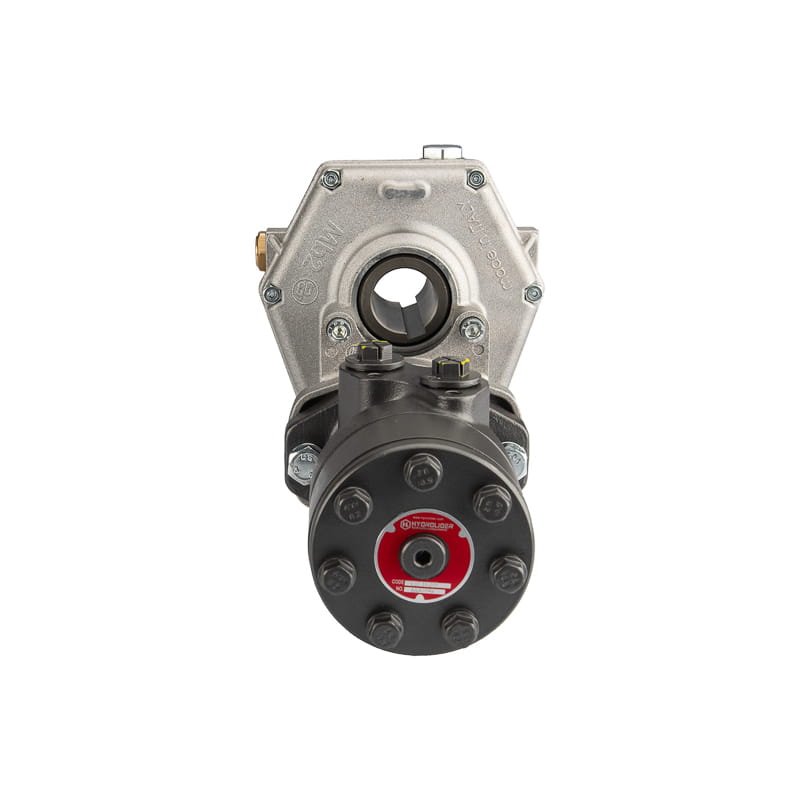

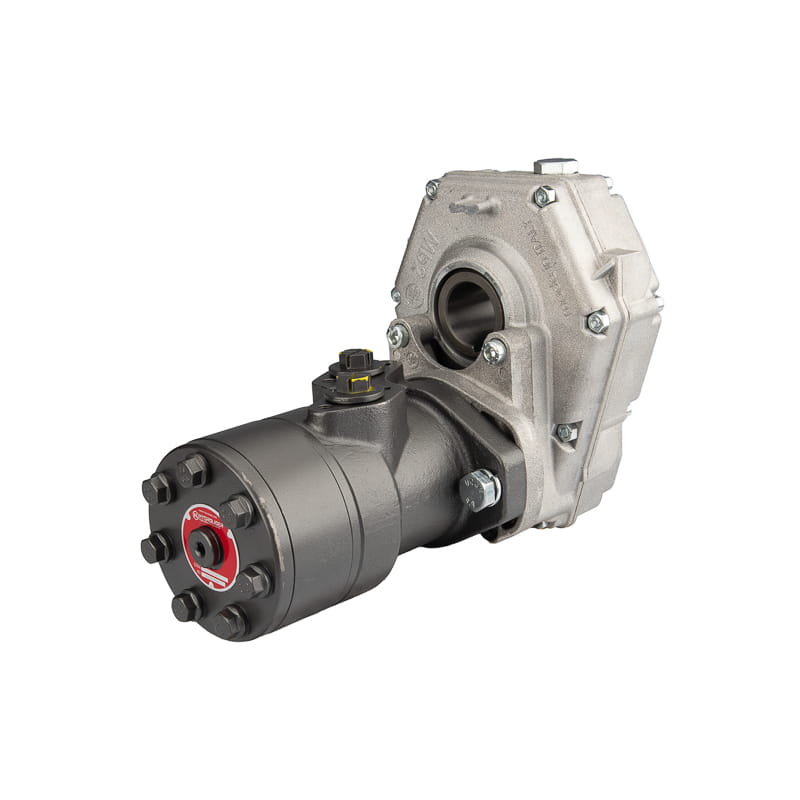

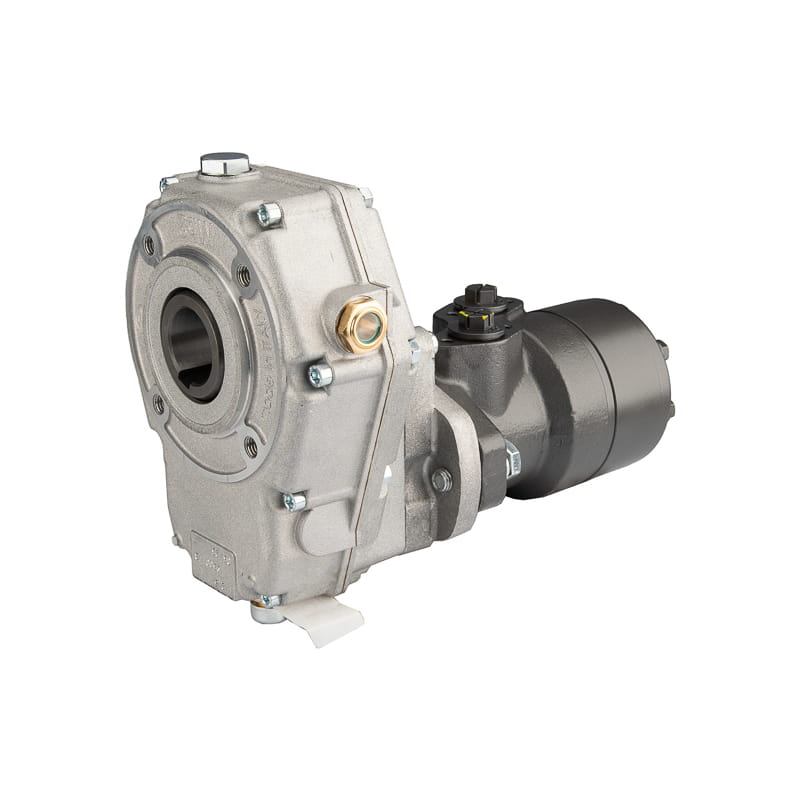

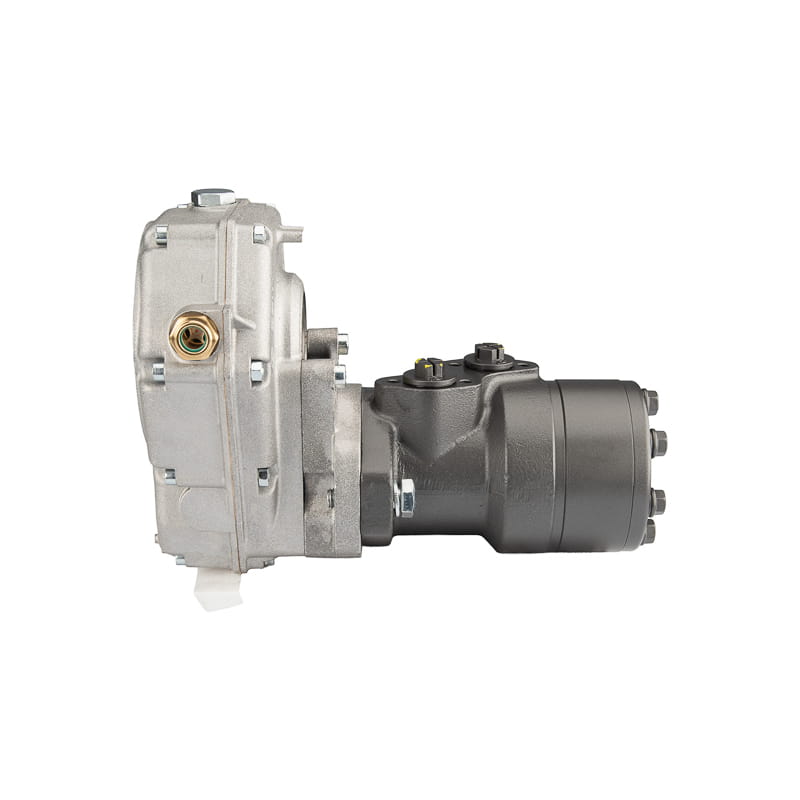

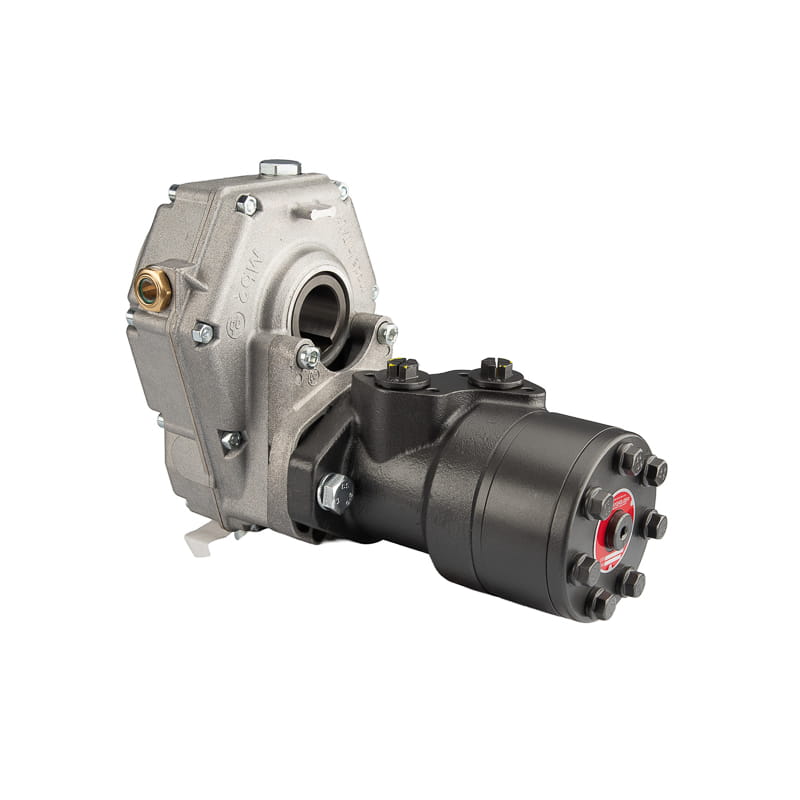

Redukční převodovka GR2, převodový poměr: 3,0:1+ hydraulický motor BMR 200 300 ot./min 8,2 kW hřídel 25 mm

REDUKČNÍ PŘEVODOVKA GR2, PŘEVOD: 3.0:1
+ HYDRAULICKÝ MOTOR BMR 200 300 ot 8,2 kW HŘÍDEL 25 mm

Použití

Převodovka používaná ve spojení se standardními motory řad BMR, BMP, SMR, SMP, OMR, OMP a dalších

odvozených s přírubou SAE upevňovanou dvěma šrouby a s válcovou hřídelí o průměru 25 mm.

Převodovka snižuje otáčky motoru a zároveň výrazně zvyšuje jeho točivý moment.

Používá se v případě, kdy má motor příliš vysoké otáčky a zároveň je příliš slabý a zastavuje se v

kritických okamžicích jeho zatížení. Výhodou tohoto řešení je kompaktní konstrukce a

získání vysokého točivého momentu pomocí malého motoru a malého průtoku oleje.

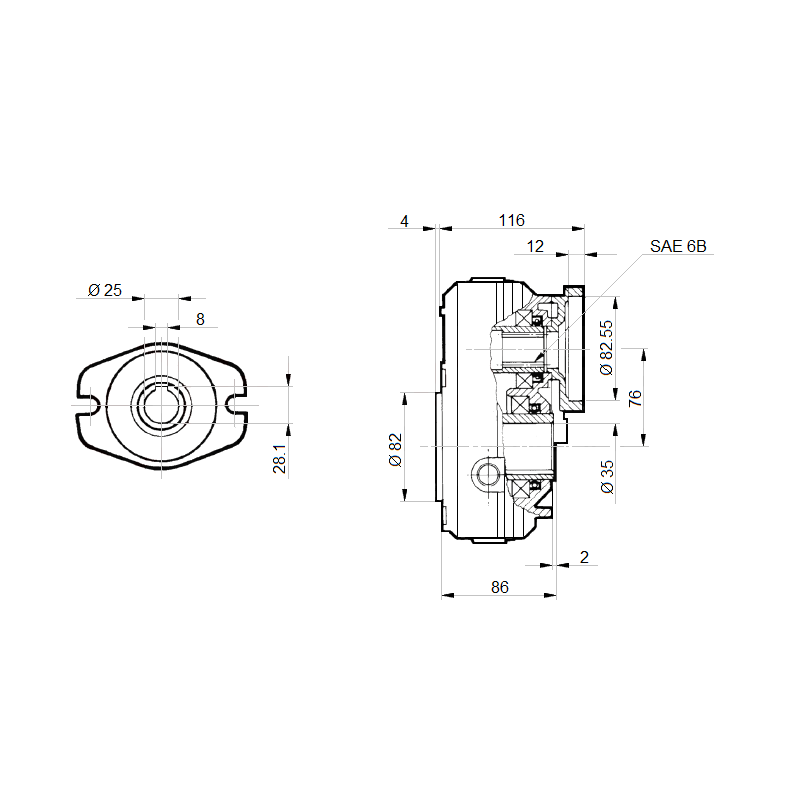

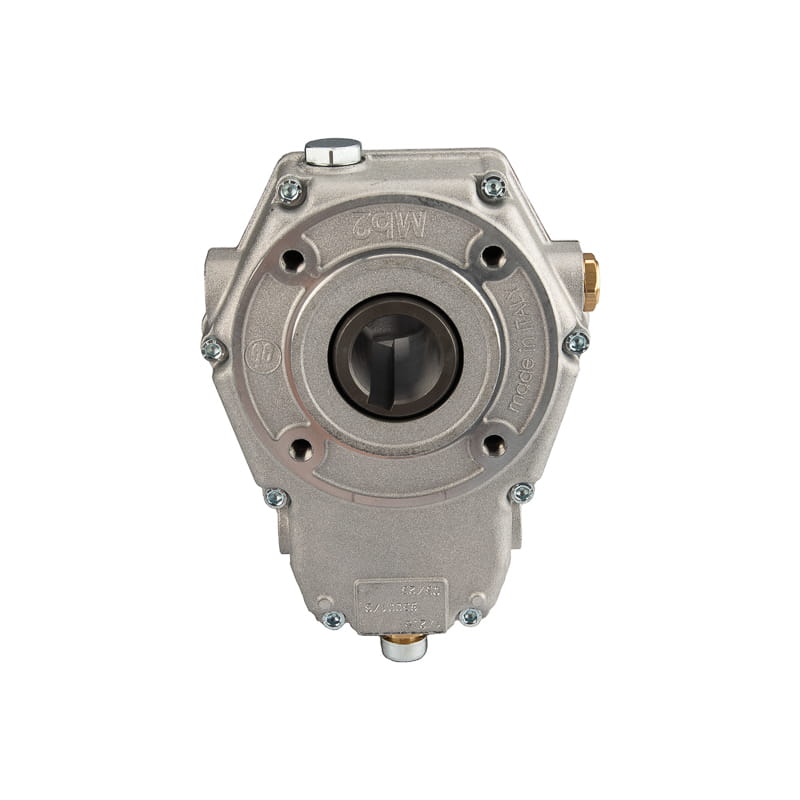

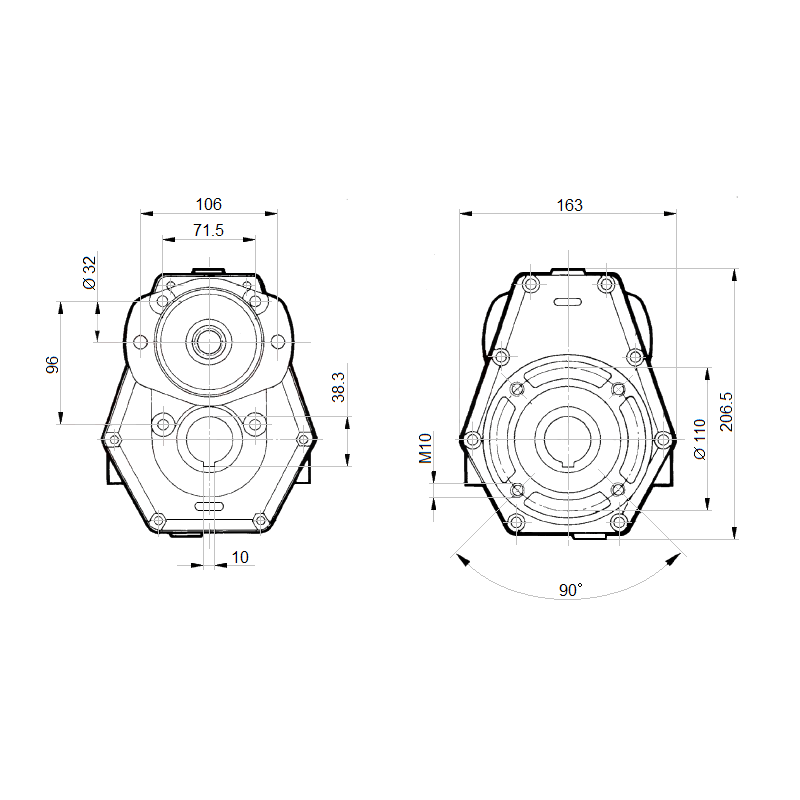

Technické údaje převodovky

Redukční převodovky jsou vyrobeny z hliníkovo-litinové konstrukce s velmi vysokou mechanickou

odolností. Ozubená kola s evolventním ozubením jsou vyrobena ze speciální oceli „UNI“ používané

pro výrobu ozubených kol, velmi přesně zpracovaná a zakalená.

Materiál skříně: hliník

Typ výstupního hřídele: průchozí hřídel

Vnitřní průměr výstupního hřídele: 35 mm

Rozměr pera na průchozím hřídeli: 10 mm

Materiál ozubených kol a hřídele: kalená ocel

Vyrobeno dle norem ISO/DIN3990-8

Převod: 3:1

Maximální otáčky hydraulického motoru: 3000 [ot/min]

Maximální výstupní otáčky po redukci: 1000 [ot/min]

Maximální zatížení převodovky: 10 [kW] (14 HP)

Maximální točivý moment motoru: 67 [Nm]

Maximální točivý moment na výstupu: 201 [Nm]

Mazivo: převodový olej 0,22 l

Obsahuje olej: NE

První výměna oleje: po prvních 50 motohodinách

Další výměny oleje: každých 12 měsíců nebo po každých 700 motohodinách

Přípustná okolní teplota: -40 °C až +60 °C

Doporučená teplota oleje: 120 °C

Typ oleje: Převodový olej

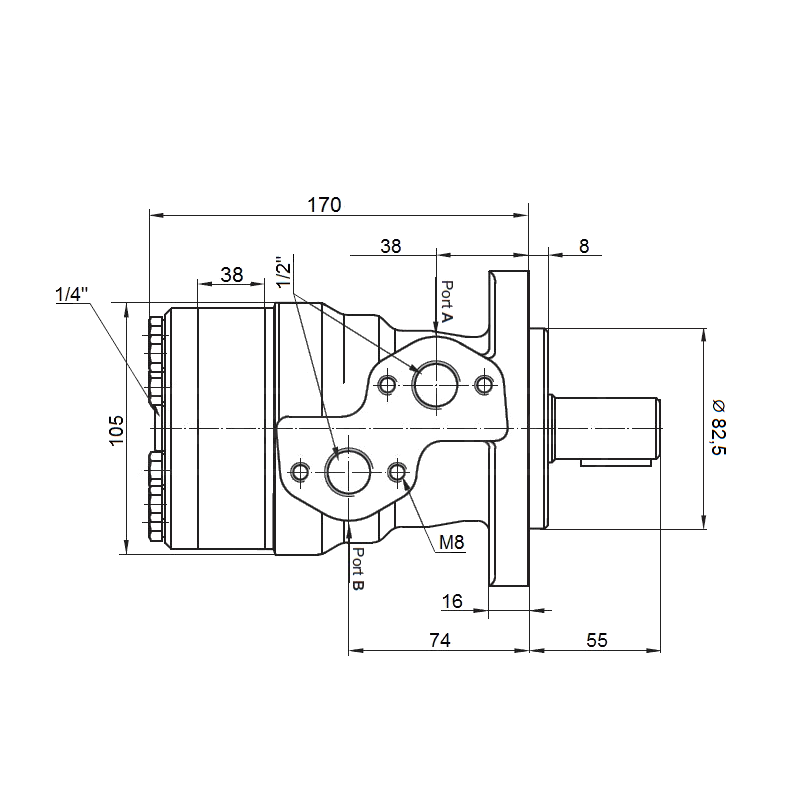

Technické údaje motoru

Zdvihový objem: 200 cm3/ot
Hřídel: 25 mm
Otáčky: 300 ot/min
Maximální výkon: 8,2 kW

Doporučené použití

1. Ovinovačky, řezačky, rozmetadla.
2. Zametací stroje, posypovače, sněhové frézy.
3. Podřezávače natě mrkve, řepy, cibule a dalších.
4. Rozhrnovače listí a větví.
5. Pohony dopravníků
6. Štěpkovače a drtiče větví
7. Lesní navijáky a navijáky pro vozidla.
8. Sadařské vrtáky a vrtací zařízení do otvorů v zemi.

1. Zesílené ložisko nové generace – nového typu, velké zesílené ložisko nahrazující staré a poruchové
řešení se dvěma malými ložisky. Moderní konstrukce zajišťuje ještě vyšší možnosti přenosu
bočních a excentrických sil.
2. Dva odlehčovací–zpětné ventily – chrání motor v obou směrech otáčení, výrazně prodlužují životnost,
podporují a zvyšují účinnost těsnění na hřídeli, chrání motor při práci v nepříznivých podmínkách.
3. Vysoce kvalitní těsnění – umožňuje práci při vyšších tlacích, navíc chrání před
úniky oleje a bočním namáháním.
4. Robustní korpus – vyrobený ze speciální slitiny, zajišťuje tichý chod i při velkém
zatížení. Umožňuje práci v jakýchkoliv podmínkách uvnitř i venku.

Vnitřní závity v tělese: 1/2" , Materiál: litina

Charakteristika a výhody našich motorů

1. Válečková ložiska místo běžných pevných vložek
2. Možnost sériového a paralelního zapojení.
3. Vysoký rozběhový moment a plynulý chod hned po startu.
4. Vysoká odolnost vůči axiálním a radiálním silám.
5. Jednoduchá instalace.
6. Nízká hlučnost.
7. Dlouhá životnost i při extrémně těžkých podmínkách používání.

Rozsah teplot a typ oleje

Přípustná okolní teplota: -40 °C až +80 °C
Přípustná teplota oleje: -15 °C až +80 °C
Typ oleje: Hydraulický olej na bázi minerálního oleje

Dostupné možnosti k výběru

Převodovky Skupiny 2:

10 kW 1.5:1
10 kW 2.0:1
10 kW 2.5:1
10 kW 3.0:1 (v této sadě)


Hydraulické motory:

BMR 25 O2 WC25 1600 ot/min 6,4 kW
BMR 32 O2 WC25 1250 ot/min 6,4 kW
BMR 36 O2 WC25 1110 ot/min 6,4 kW
BMR 50 O2 WC25 800 ot/min 6,4 kW
BMR 80 O2 WC25 750 ot/min 9,6 kW
BMR 100 O2 WC25 600 ot/min 9,6 kW
BMR 125 O2 WC25 480 ot/min 9,6 kW
BMR 160 O2 WC25 375 ot/min 9,6 kW
BMR 200 O2 WC25 300 ot/min 8,2 kW (v této sadě)
BMR 250 O2 WC25 240 ot/min 8,2 kW
BMR 315 O2 WC25 195 ot/min 6,9 kW
BMR 400 O2 WC25 150 ot/min 6,9 kW
