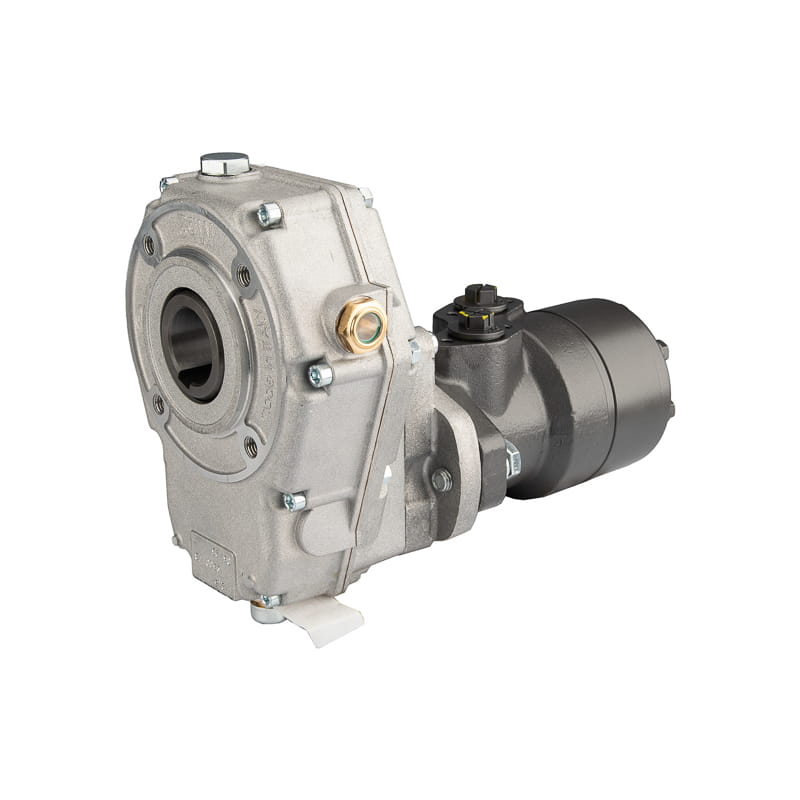

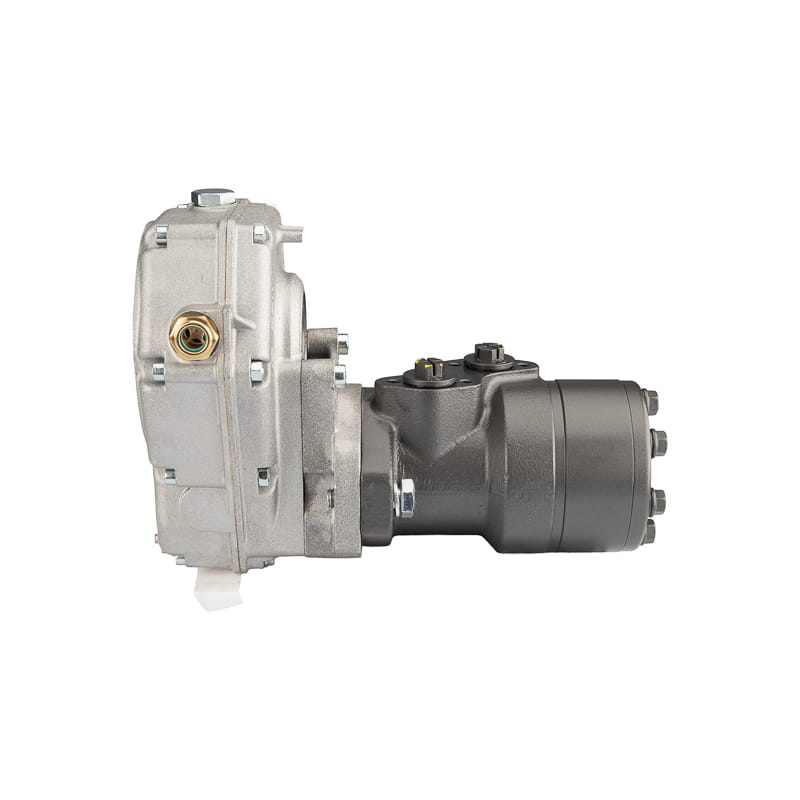

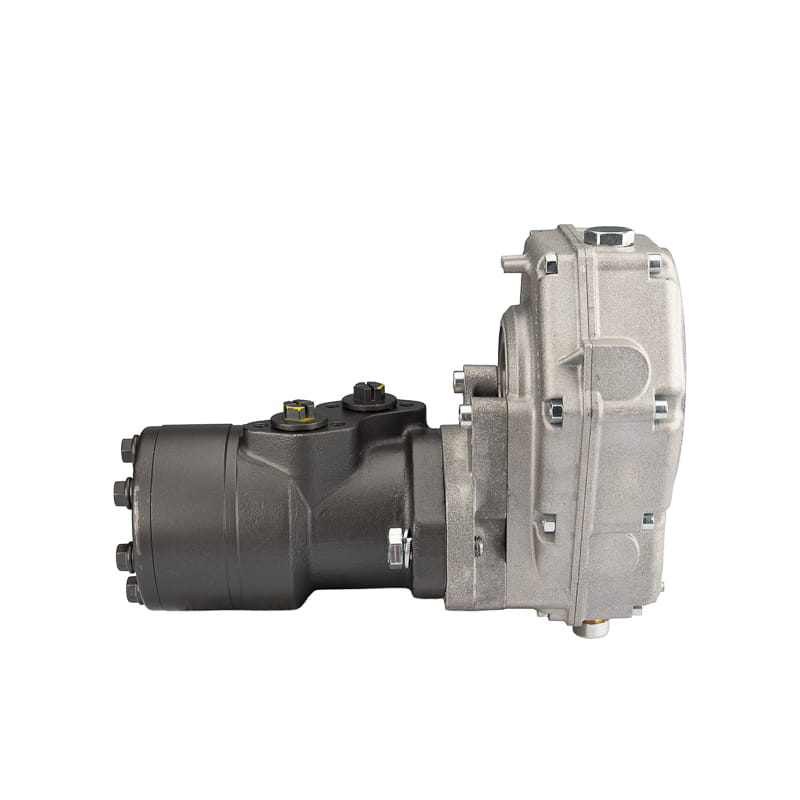

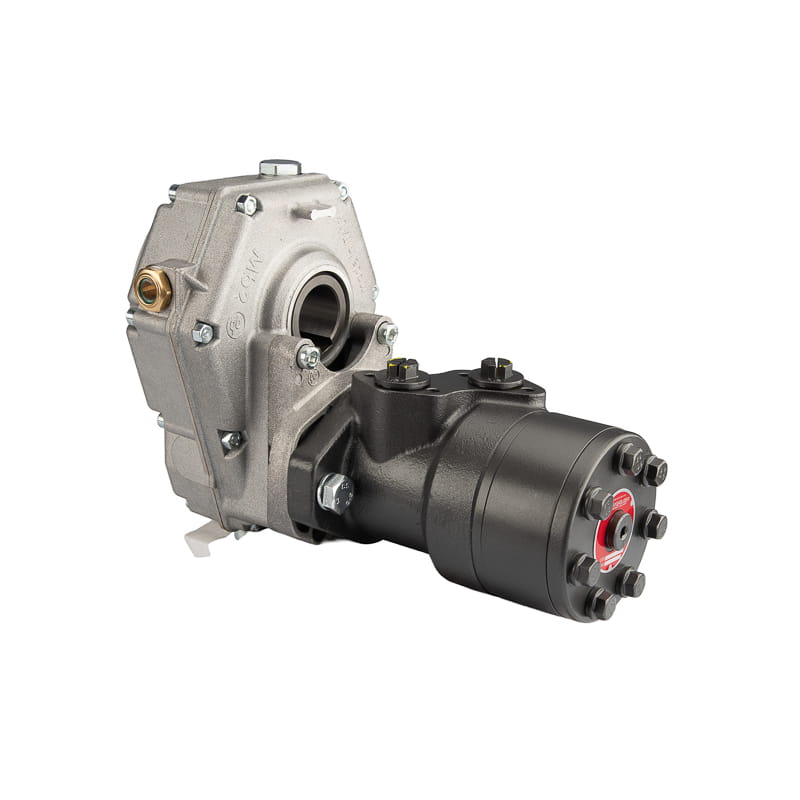

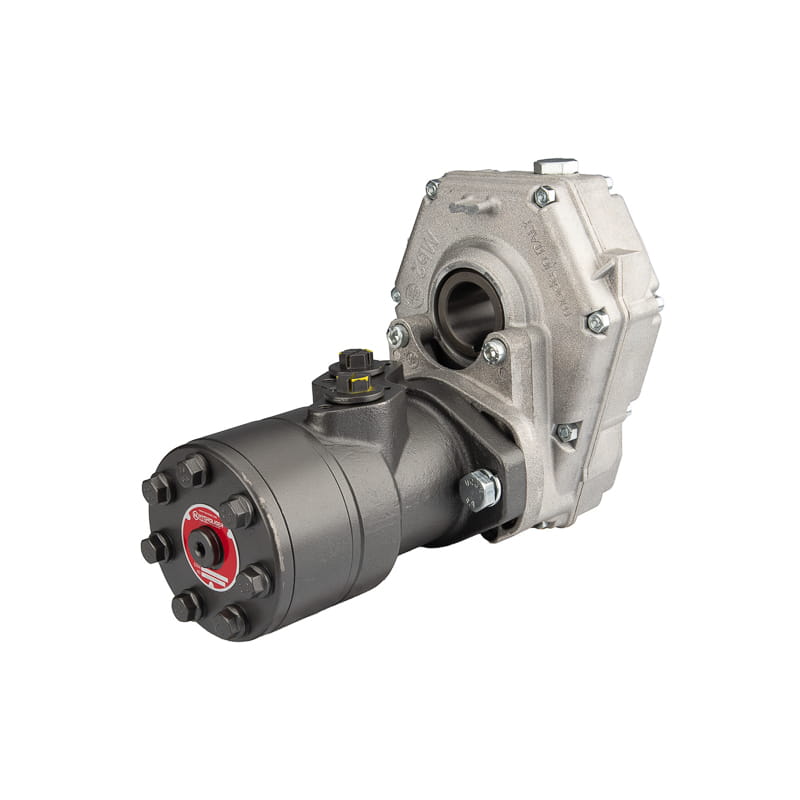

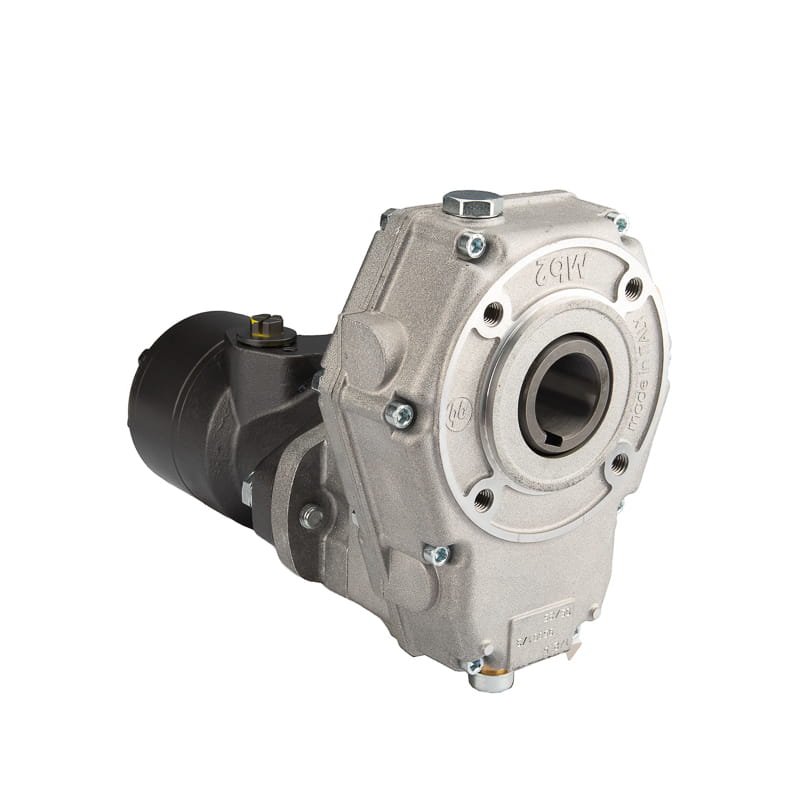

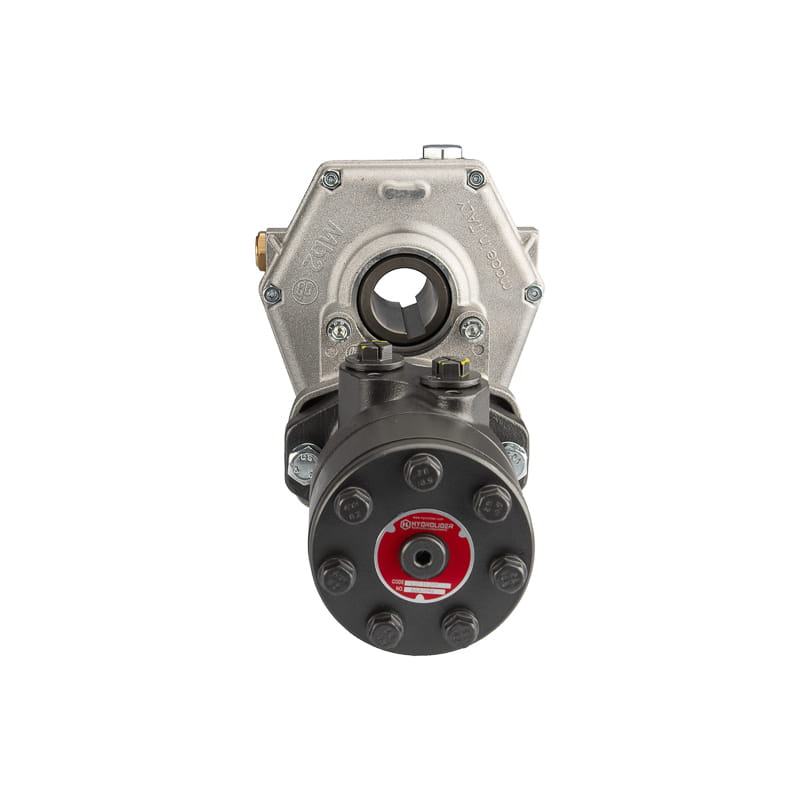

Redukční převodovka GR2, převodový poměr: 3,0:1+ hydraulický motor BMR 160 375 ot./min 9,6 kW hřídel 25 mm

REDUKČNÍ PŘEVODOVKA GR2, PŘEVOD: 3.0:1
+ HYDRAULICKÝ MOTOR BMR 160 375 ot/min 9,6 kW HŘÍDEL 25 mm

Použití

Převodovka používaná ve spojení se standardními motory řad BMR, BMP, SMR, SMP, OMR, OMP a dalšími

odvozenými s přírubou SAE upevněnou dvěma šrouby a s válcovou hřídelí o průměru 25 mm.

Převodovka snižuje otáčky motoru a zároveň výrazně zvyšuje jeho točivý moment.

Používá se v případě, kdy má motor příliš vysoké otáčky a zároveň je příliš slabý a zastavuje se v

kritických okamžicích zatížení. Výhodou tohoto řešení je kompaktní konstrukce a

dosažení vysokého točivého momentu pomocí malého motoru a malého průtoku oleje.

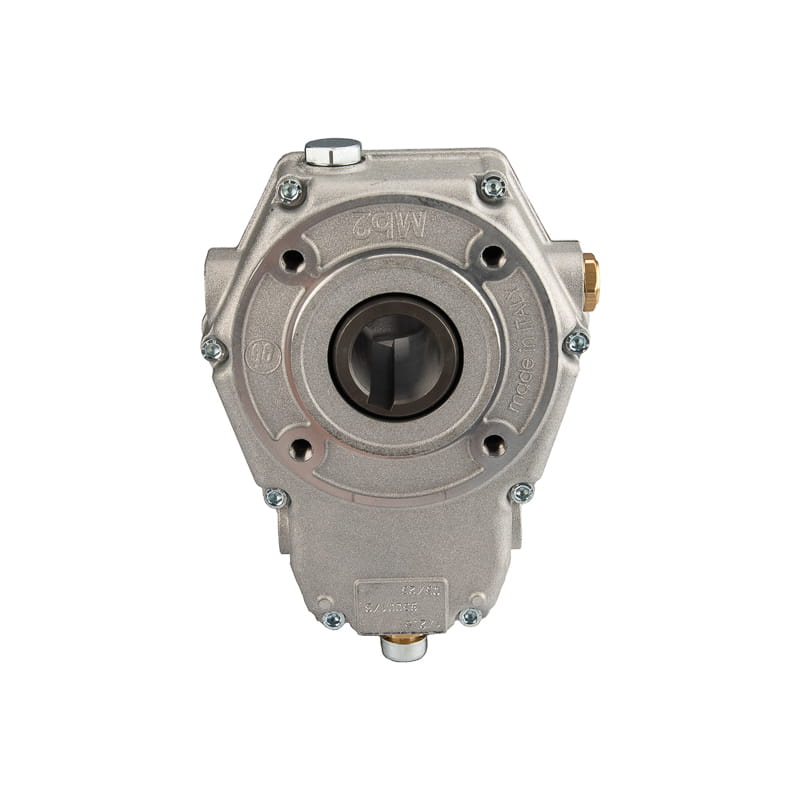

Technické údaje převodovky

Redukční převodovky jsou vyrobeny z hliníkové a litinové konstrukce s velmi vysokou

mechanickou odolností. Ozubená kola s evolventním ozubením jsou vyrobena ze speciální oceli „UNI“, používané

pro výrobu ozubených kol, velmi přesně zhotovena a kalena.

Materiál skříně: hliník

Typ výstupního hřídele: průchozí hřídel

Vnitřní průměr výstupního hřídele: 35 mm

Rozměr pera na průchozím hřídeli: 10 mm

Materiál ozubených kol a hřídele: kalená ocel

Vyrobeno v souladu s normami ISO/DIN3990-8

Převod: 3:1

Maximální otáčky hydraulického motoru: 3000 [ot/min]

Maximální výstupní otáčky po redukci: 1000 [ot/min]

Maximální zatížení převodovky: 10 [kW] (14 HP)

Maximální točivý moment motoru: 67 [Nm]

Maximální výstupní točivý moment: 201 [Nm]

Mazivo: převodový olej 0,22 l

Obsahuje olej: NE

První výměna oleje: po prvních 50 motohodinách

Další výměny oleje: každých 12 měsíců nebo po každých 700 motohodinách

Přípustná teplota okolí: -40°C až +60°C

Doporučená teplota oleje: 120°C

Typ oleje: převodový olej

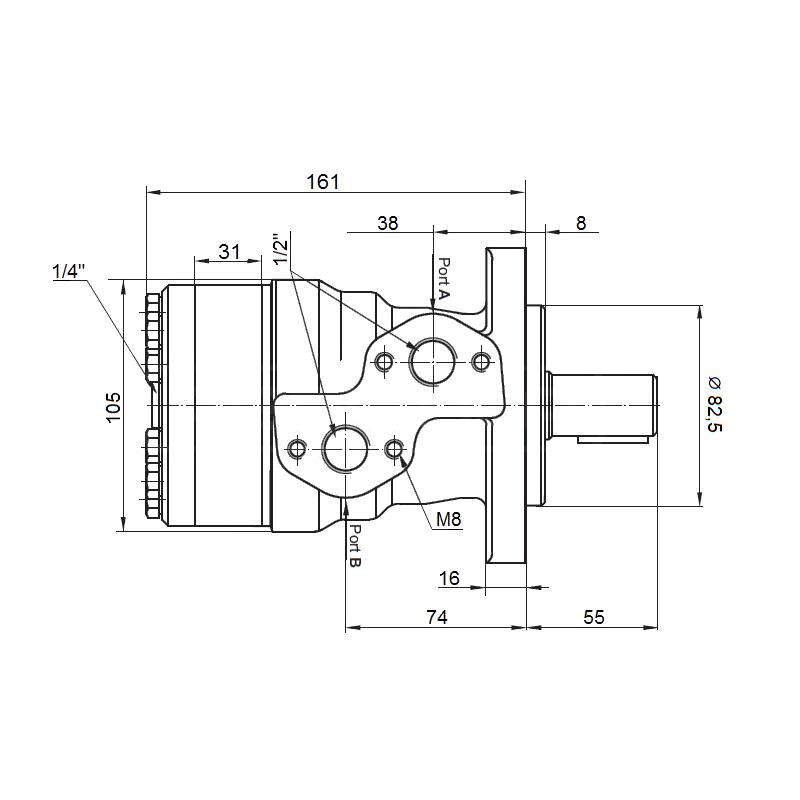

Technické údaje motoru

Zdvihový objem: 160 cm3/ot
Hřídel: 25 mm
Otáčky: 375 ot/min
Maximální výkon: 9,6 kW

Navrhované použití

1. Ovíječky, řezačky, rozmetadla.
2. Zametače, pískovače, sněhové frézy/pluhy.
3. Podřezávače natě mrkve, řepy, cibule a dalších.
4. Shrnovače listí a větví.
5. Pohony dopravníků (pásových).
6. Štěpkovače a drtiče větví.
7. Lesní navijáky a navijáky pro vozidla.
8. Sadařské vrtáky a vrtáky na otvory v zemině.

1. Zesílené ložisko nové generace – nového typu, velké zesílené ložisko nahrazující staré a poruchové
řešení se dvěma malými ložisky. Moderní konstrukce zajišťuje ještě větší možnosti přenosu
bočních a excentrických napětí.
2. Dva odlehčovací–zpětné ventily – chrání motor v obou směrech otáčení, výrazně prodlužují životnost,
podporují a zlepšují účinnost těsnění na hřídeli, chrání motor při práci v nepříznivých podmínkách.
3. Vysoce kvalitní těsnění – umožňují provoz při vyšších tlacích, navíc chrání před
úniky oleje a bočním namáháním.
4. Robustní korpus – vyrobený ze speciální slitiny kovu, zajišťuje tichý chod i při velkých
zatíženích. Umožňuje práci v jakýchkoli podmínkách uvnitř i venku.

Vnitřní závity v tělese: 1/2" , Materiál: litina

Charakteristika a výhody našich motorů

1. Válečková ložiska místo běžných pevných vložek
2. Možnost zapojení sériově i paralelně.
3. Vysoký rozběhový moment a plynulý chod hned po rozběhu.
4. Vysoká odolnost vůči axiálním a radiálním silám.
5. Jednoduchá instalace.
6. Nízká hlučnost.
7. Dlouhá životnost i při extrémně náročných podmínkách používání.

Rozsah teplot a typ oleje

Přípustná teplota okolí: -40°C až +80°C
Přípustná teplota oleje: -15°C až +80°C
Typ oleje: hydraulický olej na minerální bázi

Dostupné volby

Převodovky Skupiny 2:

10 kW 1.5:1
10 kW 2.0:1
10 kW 2.5:1
10 kW 3.0:1 (v této sadě)

Hydraulické motory:

BMR 25 O2 WC25 1600 ot/min 6,4 kW
BMR 32 O2 WC25 1250 ot/min 6,4 kW
BMR 36 O2 WC25 1110 ot/min 6,4 kW
BMR 50 O2 WC25 800 ot/min 6,4 kW
BMR 80 O2 WC25 750 ot/min 9,6 kW
BMR 100 O2 WC25 600 ot/min 9,6 kW
BMR 125 O2 WC25 480 ot/min 9,6 kW
BMR 160 O2 WC25 375 ot/min 9,6 kW (v této sadě)
BMR 200 O2 WC25 300 ot/min 8,2 kW
BMR 250 O2 WC25 240 ot/min 8,2 kW
BMR 315 O2 WC25 195 ot/min 6,9 kW
BMR 400 O2 WC25 150 ot/min 6,9 kW
