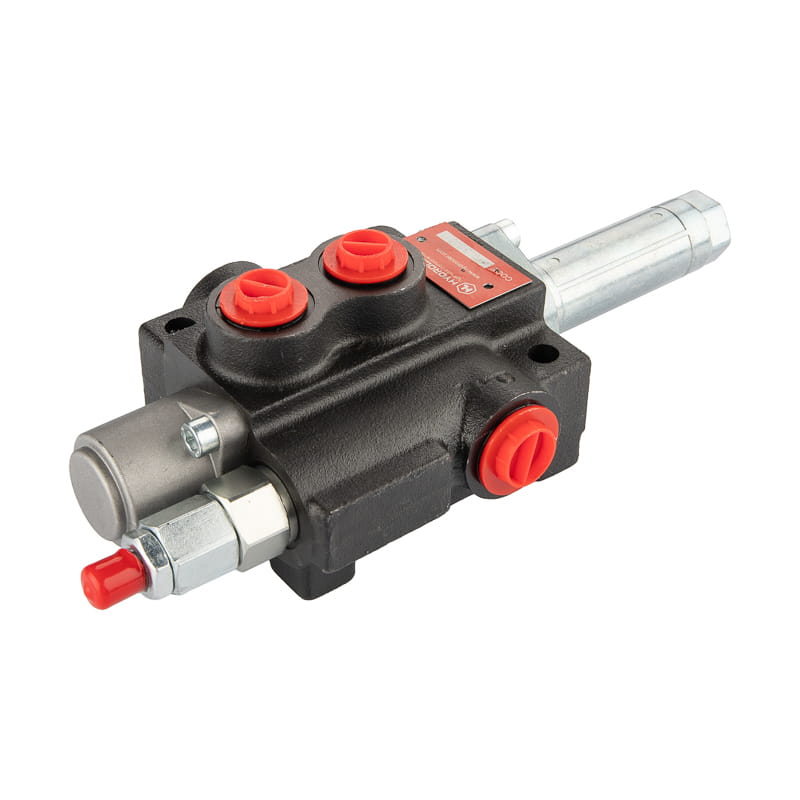

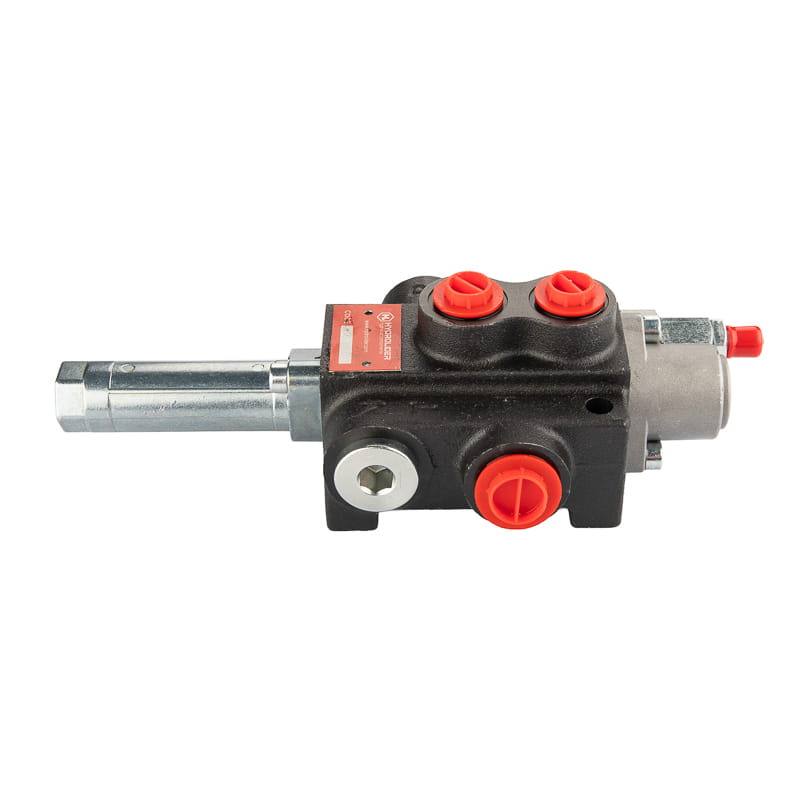

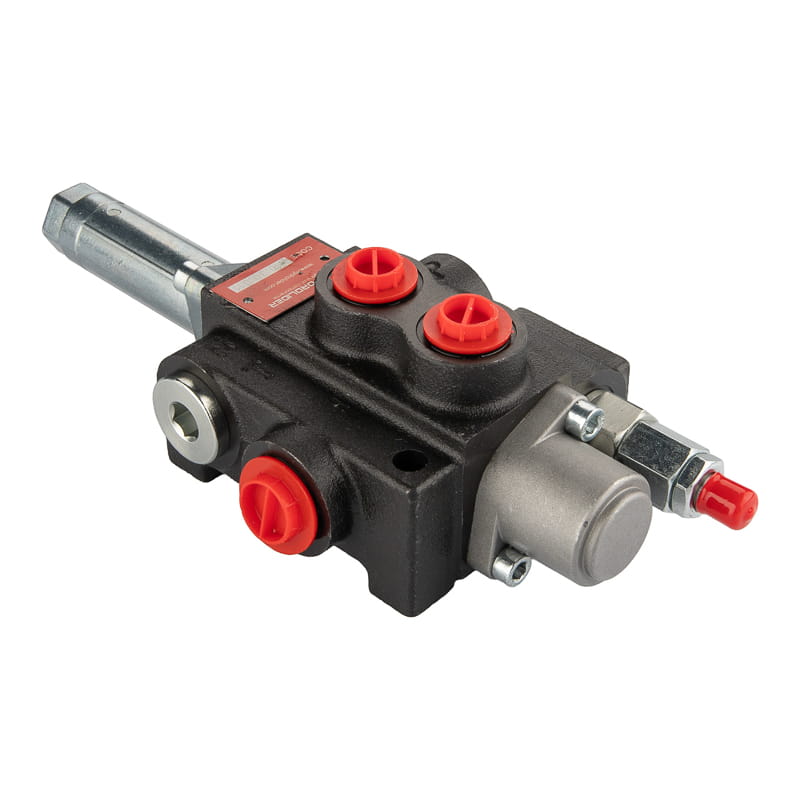

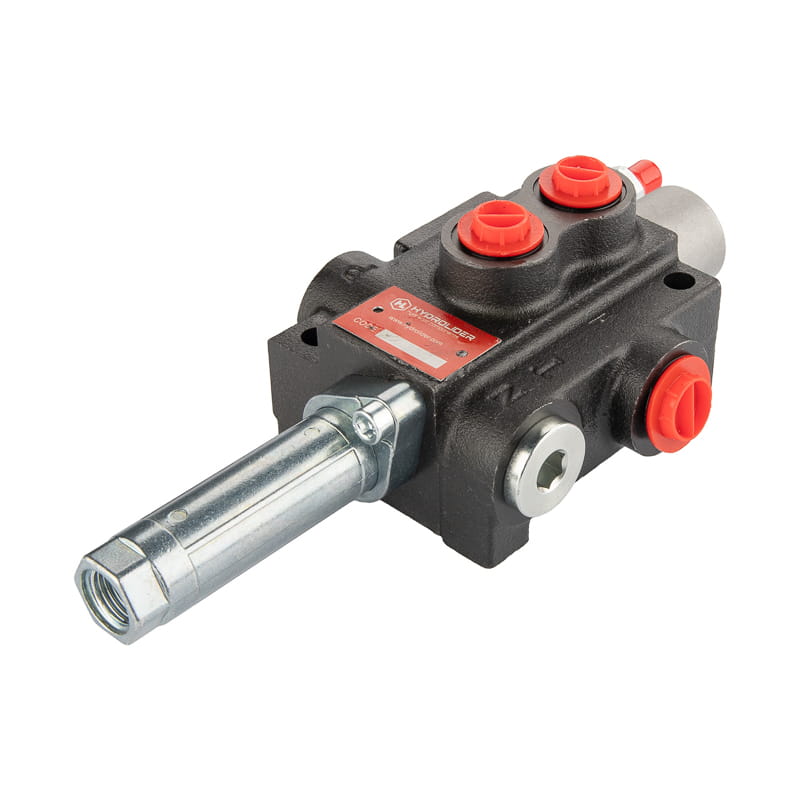

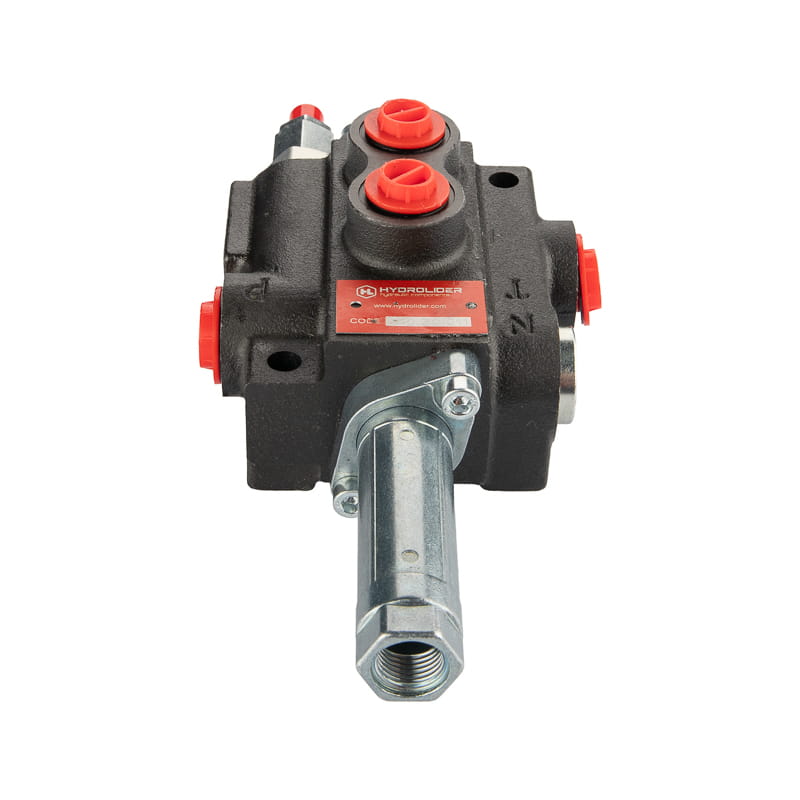

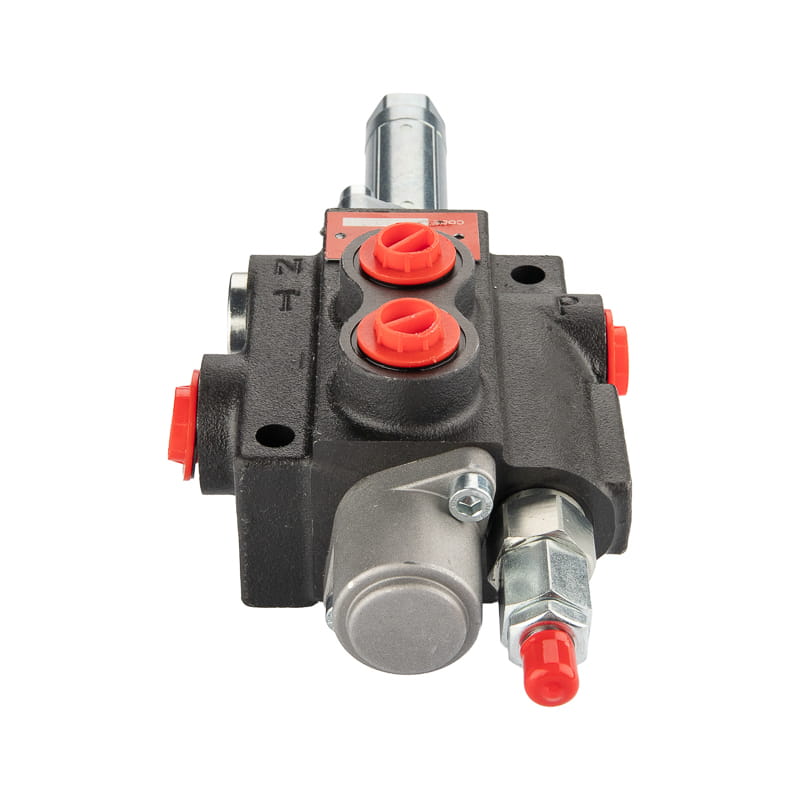

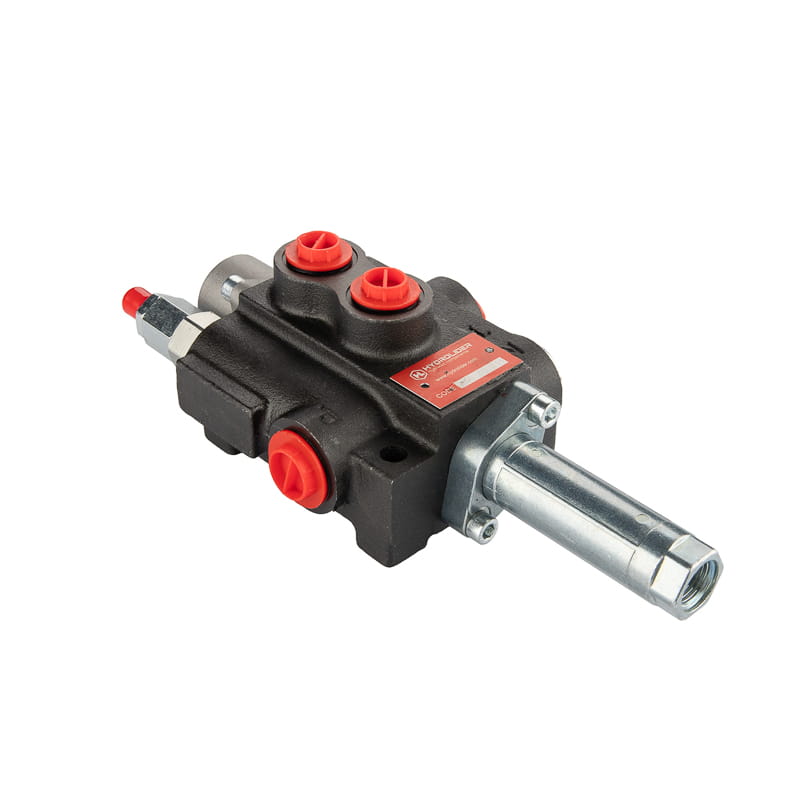

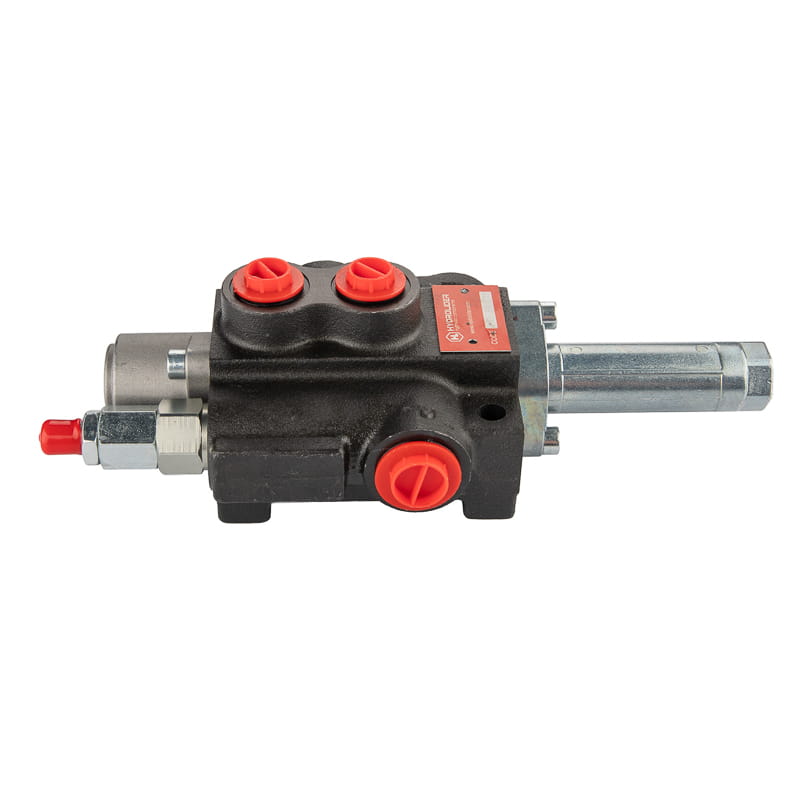

Jednodílný hydraulický rozvaděč 40L Hydrolider, ovládaný lankem, s pojistkou

1-SEKČNÍ HYDRAULICKÝ ROZDĚLOVAČ 40L/min HYDROLIDER

POSUVNÝ DRŽÁK SE SPOJKOU V OBOU PROVOZNÍCH POLOHÁCH

OVLÁDÁNO KABELEM NEBO PÁSKOU

Aplikace:

Rozdělovač je uzpůsoben pro různé typy strojů, jako například: zemědělské stroje, traktory,

postřikovače, tahače, kyklopy, nakladače HDS, stavební stroje, nakladače, bagry, zametače,

průmyslové stroje a další hydraulicky ovládaná zařízení.

Posuvník s aretací v obou provozních polohách je ideální pro ovládání hydraulického motoru.

Můžete nastartovat motor a odejít od rozdělovače, aniž byste museli neustále držet páku nebo napínat lanko.

Nastavením posuvníku do polohy 0 se motor okamžitě zastaví. Doporučuje se pro stroje, kde

jehož motor otáčí malou hmotou.

Rozvaděč umožňuje ovládání hydraulického válce, ale saně se po jeho zasunutí automaticky nezasunou.

dosažení krajní, konečné polohy pístní tyče.

Technické údaje:

Maximální průtok až 40 l/min.

Příklad řízení: hydraulický motor v obou směrech.

Doporučené ovládání rozdělovače: lanko nebo tyč.

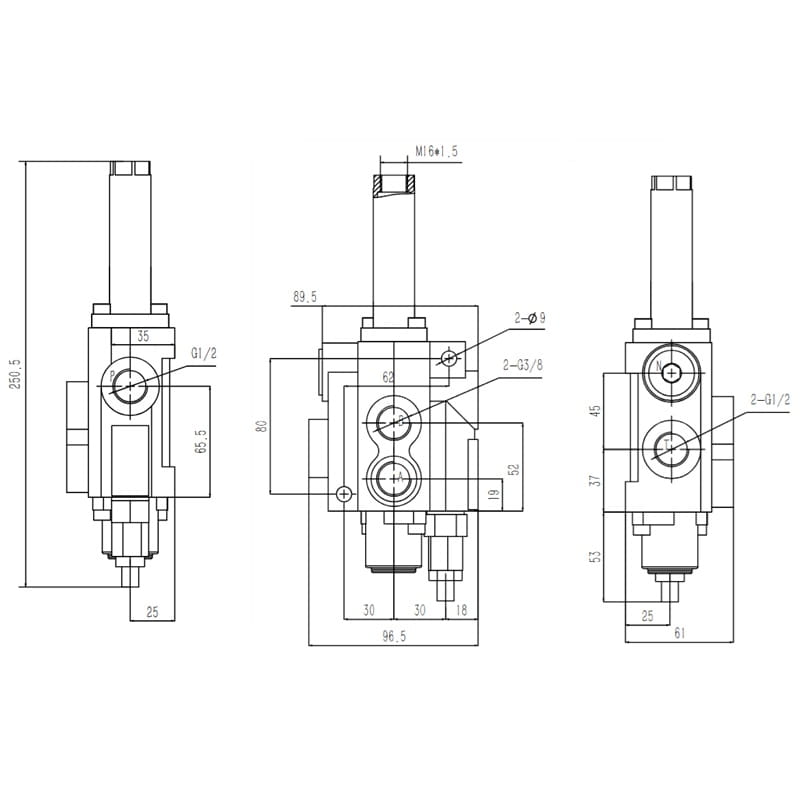

Vnitřní závity v tělese: přívod: 1/2''; vrat: 1/2''; sekce: 3/8''

Počet poloh posuvníku: 3 (1 - 0 - 2)

Poloha posuvníku v obou pracovních polohách: západka

Připojení kabelu:

Vnitřní závit trubky: M16x1,5

Vnitřní závit jezdce: M6x1,5

 Nastavení přepouštěcího ventilu:

Otevírací tlak přepouštěcího ventilu se úměrně zvyšuje se zvyšujícím se průtokem:

180 barů při 10 l/min
190 barů při 20 l/min
200 barů při 30 l/min
210 barů při 40 l/min

Nastavení přepouštěcího ventilu:

Sady pro přesné měření tlaku naleznete v sekci Tlakoměry - Měřicí sady.

Před spuštěním se doporučuje zkontrolovat a nastavit správný tlak.

Možnost nezávislého nastavení, plné otočení se mění o 30 barů.

Pracovní podmínky:

Maximální přívodní tlak: 250 barů

Maximální vratný tlak: 50 barů

Maximální tlak na sekcích: 300 barů

Přípustná okolní teplota: -40 °C až +60 °C

Přípustná teplota oleje: -15 °C až +80 °C

Doporučený hydraulický olej na bázi minerálního oleje, např. HL 32 nebo HL 46
