Hydraulika pro štípačku dřeva, štípací výkon: 9 tun, doba štípacího cyklu: 11-14 sekund. Pohon, čerpadlo, motor, nádrž, 75 litrů, 1-sekční rozdělovač

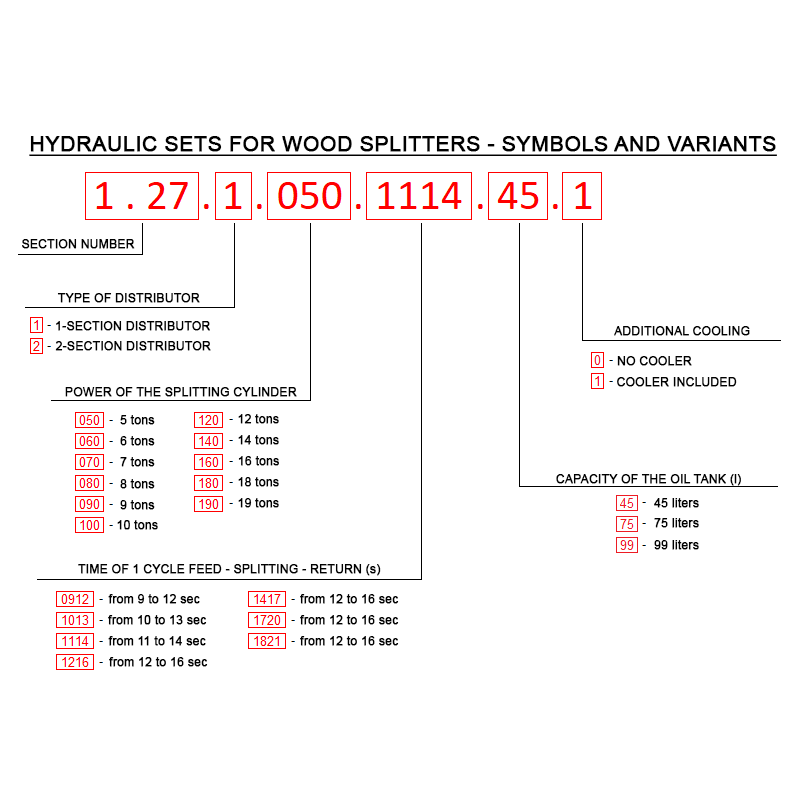

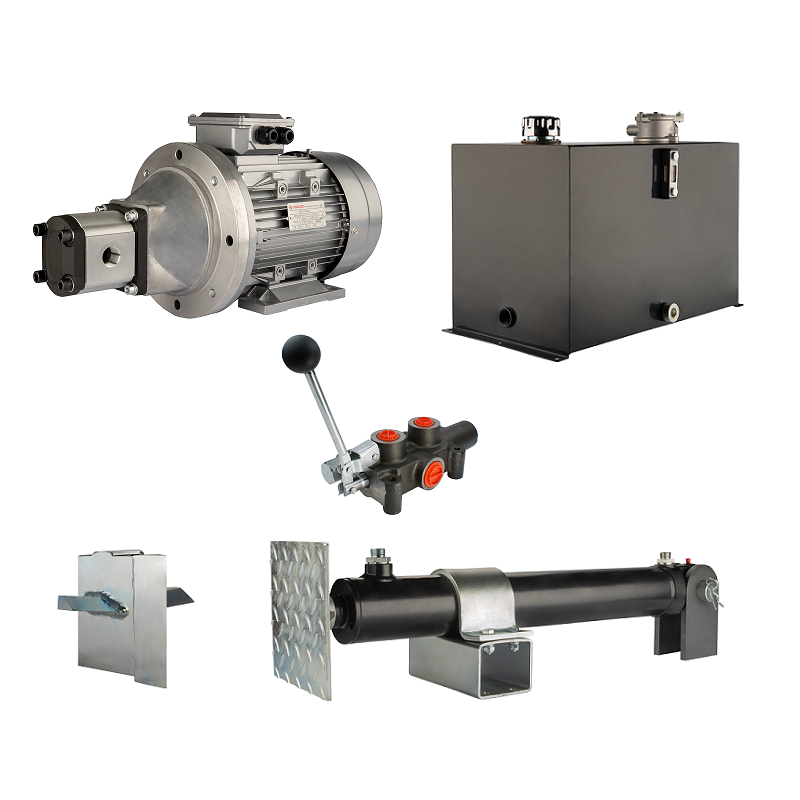

Sada prvků pro stavbu hydraulického systému ve velmi silné a výkonné štípačce dřeva. Hydraulické parametry prvků ze sestavy byly zvoleny pro štípačky pracující nepřetržitě ve ztížených podmínkách, ve kterých jsou komerční, hotové štípačky nabízené na trhu neúčinné.

Výkon štípacího válce v nabízené sadě umožňuje štípání středních a velkých polen dřeva:

• velmi měkké druhy: osika, topol, vrba, smrk, jedle
• měkký druh: borovice, lípa, platan, olše, líska, kaštan, jalovec, platan, modřín
• středně tvrdý druh: bříza, jilm, ořech, borovice černá

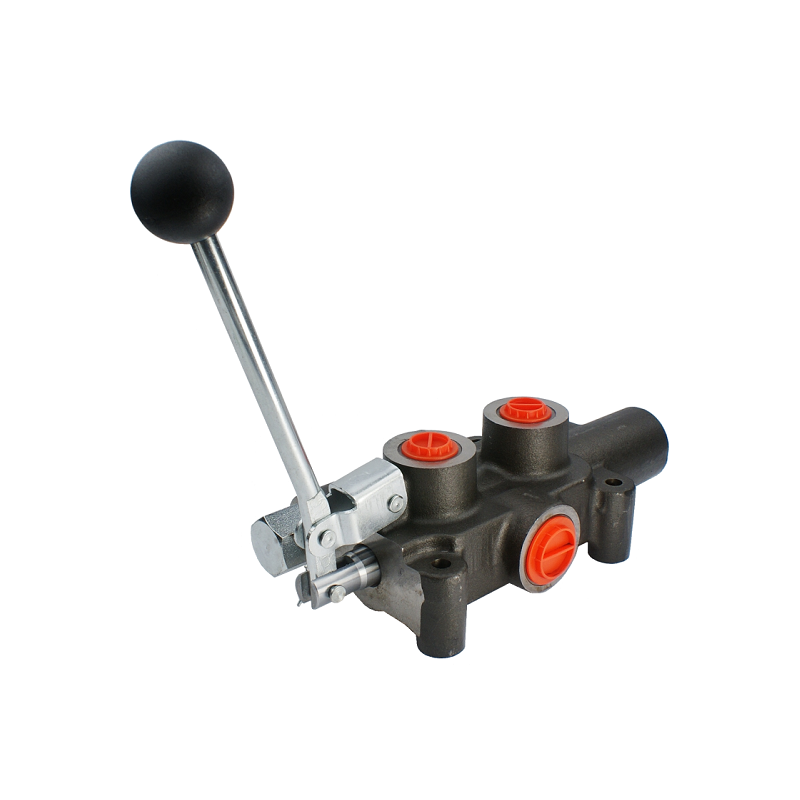

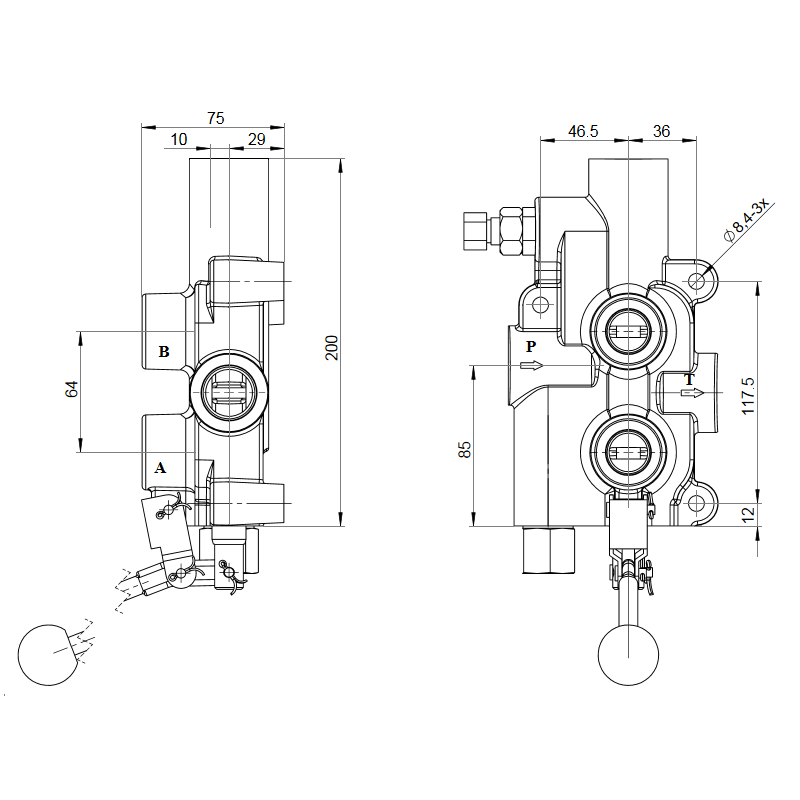

HYDRAULICKÝ ROZDĚLOVAČ - SPECIÁLNÍ PRO ŠTÍPAČKU

Navrženo speciálně pro štípačky dřeva. Jezdec je ovládán v jednom směru pružinou a ve druhém směru odpruženou západkou. Při štípání vyžaduje štípač z bezpečnostních důvodů držení páky, přičemž zpětný chod pístnice je na západce, která při úplném zasunutí akčního členu vyskočí zpět a vrátí se do výchozí polohy. Toto řešení umožňuje výměnu kufru a odstranění skořepin během zpětného pohybu pístu. Po návratu pístnice se navíc západka sama odpruží a odlehčí čerpadlo, takže se hydraulický systém nezahřívá. V neutrální poloze olej volně protéká rozdělovačem a jde do zpětného kanálu do nádrže. Rozdělovač má dvě rychlosti i pro pístnici, která se na cestě do kufru rychleji vysune, ale po dojetí zpomalí a zvýší tlak. Toto řešení urychluje štípací cyklus, zvyšuje účinnost štípačky a eliminuje efekt nárazu štípacího prvku do pařezu, což je jev, který při práci se štípačkou vytváří mnoho problémů.

1

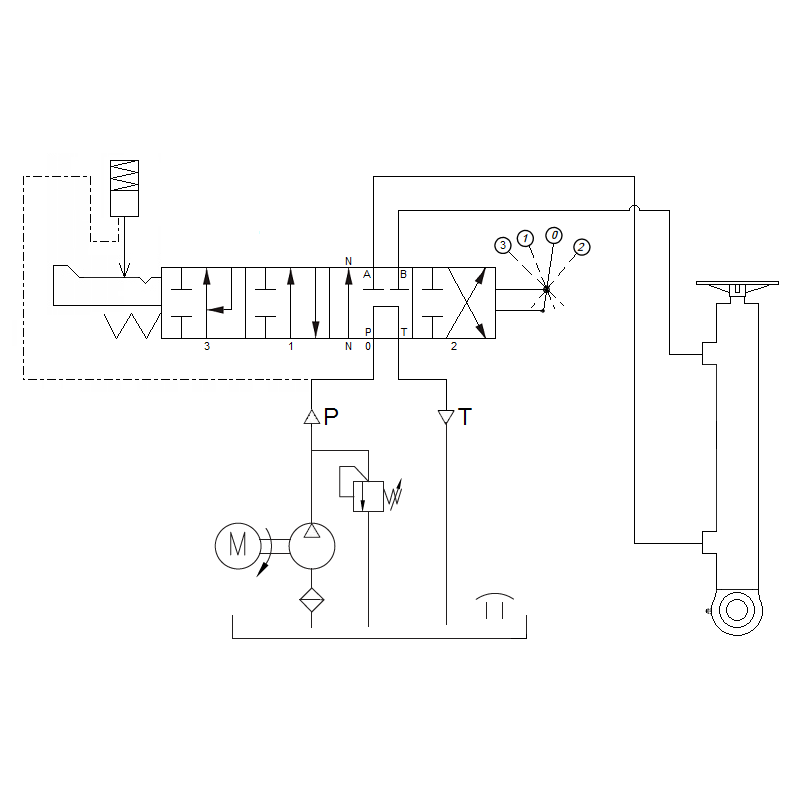

páka se 3 pracovními polohami a 1 neutrální polohou (3 - 1 - 0 - 2)

• 1 - prodloužení pístnice
• 3 - zrychlené prodloužení pístnice
• 0 - doraz pístnice
• 2 - návrat pístnice (cvaknutí s odskokem)

vnější M22x1,5 (připraveno pro kabel s maticí DKOL)

vnější M27x2 (připraveno pro kabel s maticí DKOL)

vnější M22x1,5 (připraveno pro kabel s maticí DKOL)

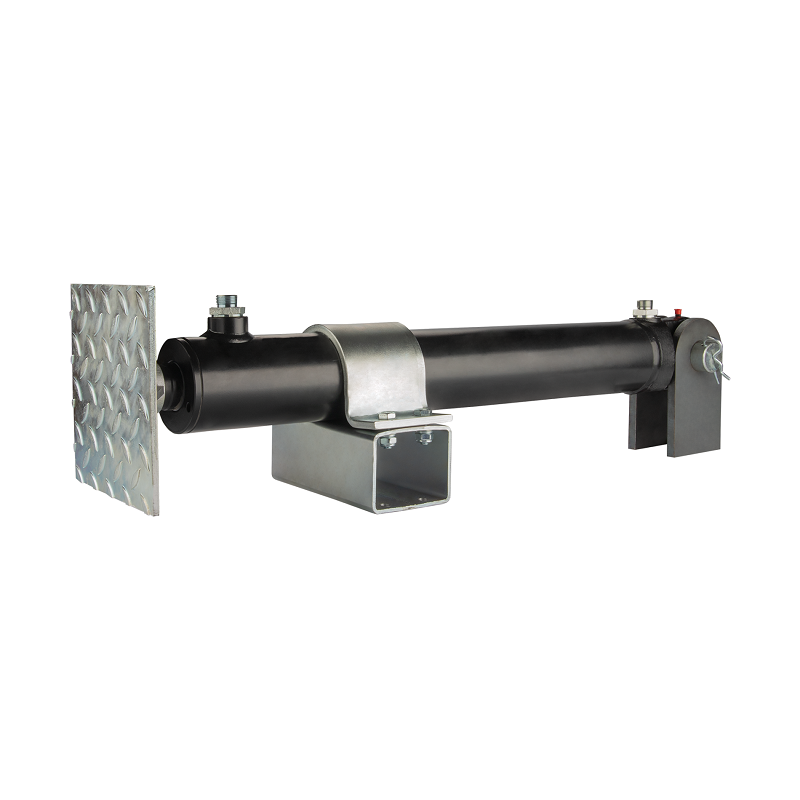

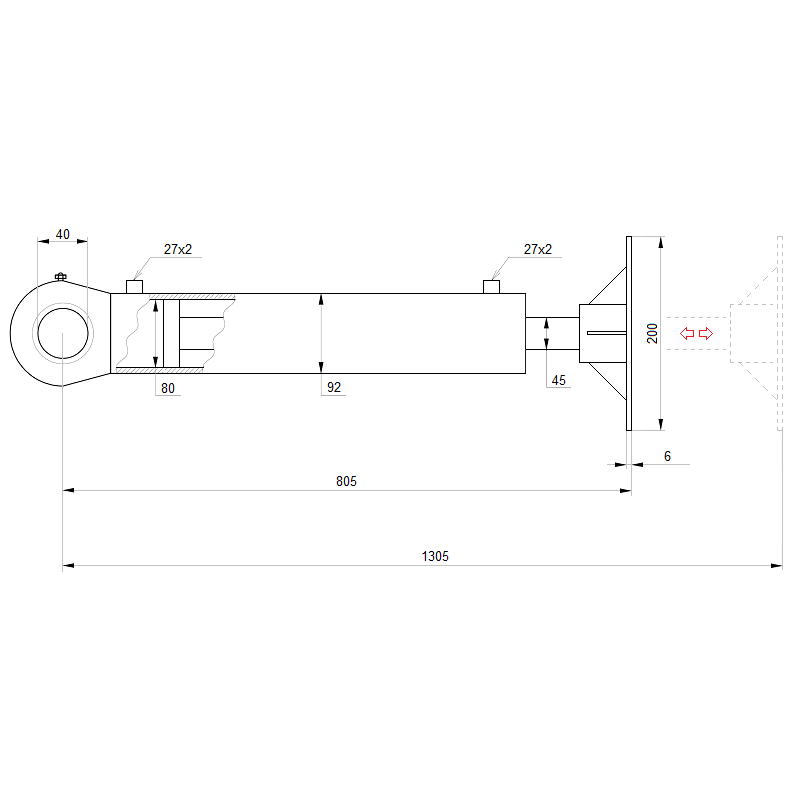

HYDRAULICKÝ VÁLEC - SPECIÁLNÍ PRO ŠTÍPANÍ

Speciální dvojčinný válec určený pro štípání kmenů stromů ve štípačkách na dřevo. Vybaveno speciálním děrovaným plechem, který stabilizuje kmen při pohybu a štípání dřeva. Vybaveno uchycením a speciální podpěrou umožňující bezpečný a stabilní provoz servomotoru.

dvojí působení

500 mm

805 mm

1305 mm

8,7 tuny

11 - 14 sekund

550 mm

vnější M22x1,5 (připraveno pro kabely s maticí DKOL)

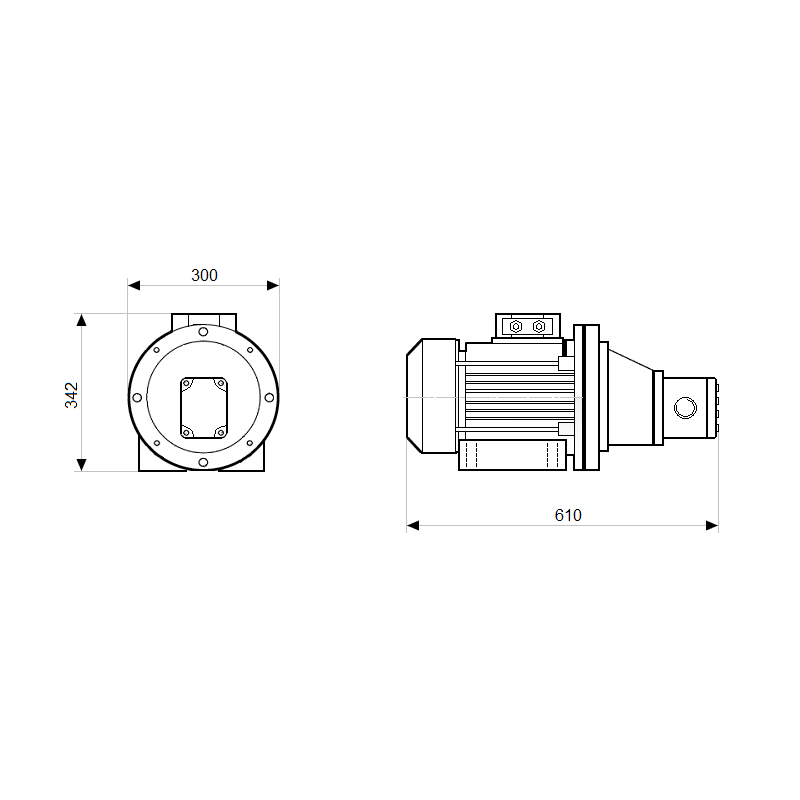

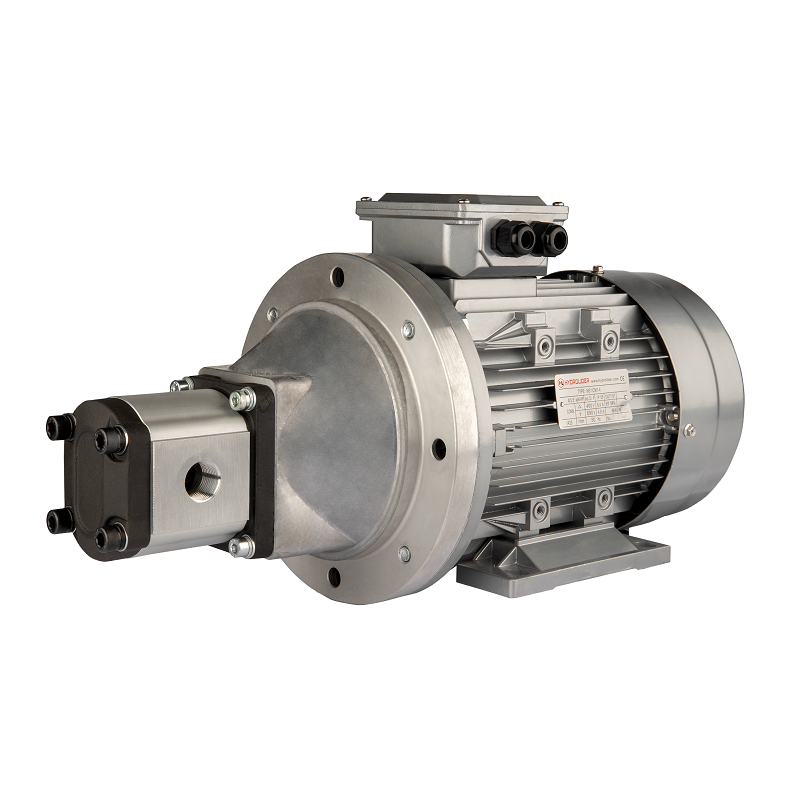

ČERPADLO A ELEKTROMOTOR - SPECIÁL PRO ŠTÍPAČKU

Kompletní pohon na štípačku, který obsahuje 3fázový elektromotor a 1sekční hydraulické čerpadlo, spojku, zvonkovou spojku a šrouby pro připojení k motoru.

3-fázový

Zdroj napájení:

Aktuální:

Materiál těla motoru:

Typ čerpadla:

Rozměry celého pohonu:

Sací závit:

Lisovací nit:

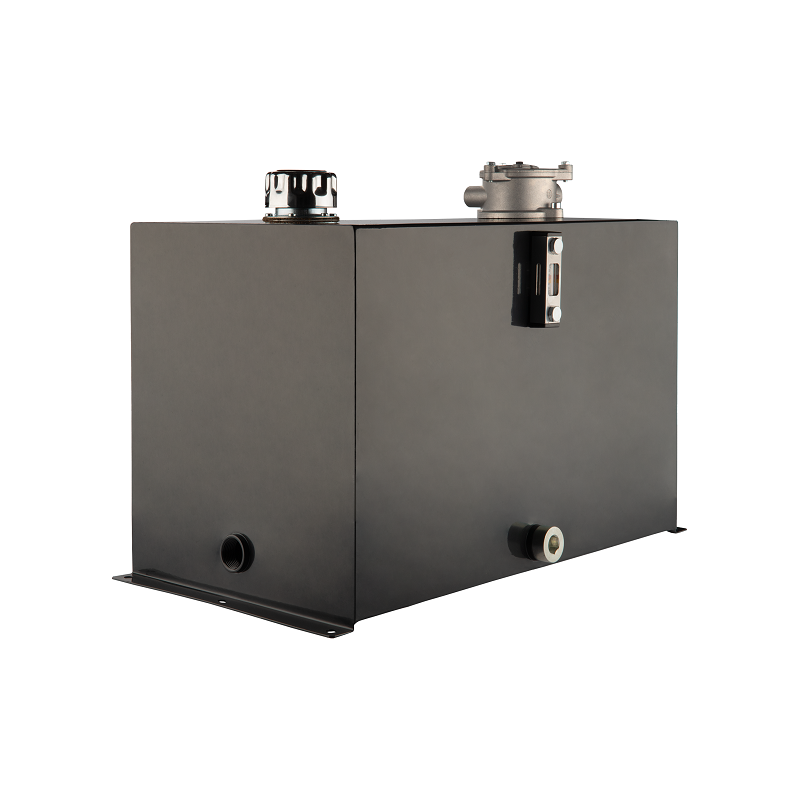

OLEJOVÁ NÁDRŽ S FILTRACÍ - SPECIÁL PRO ŠTÍPAČKY

Aplikace olejové nádrže:

Kompletní olejová nádrž s uchycením k základně, vybavená plnicí zátkou s odvzdušňovacím otvorem a síťkou filtru, měrkou hladiny oleje s teploměrem, vypouštěcí zátkou s magnetem a ponorným filtrem s obtokem při tlaku 1,5 bar a vyměnitelná vložka.

Celková kapacita nádrže:

Úroveň filtrace:

Místo filtrace:

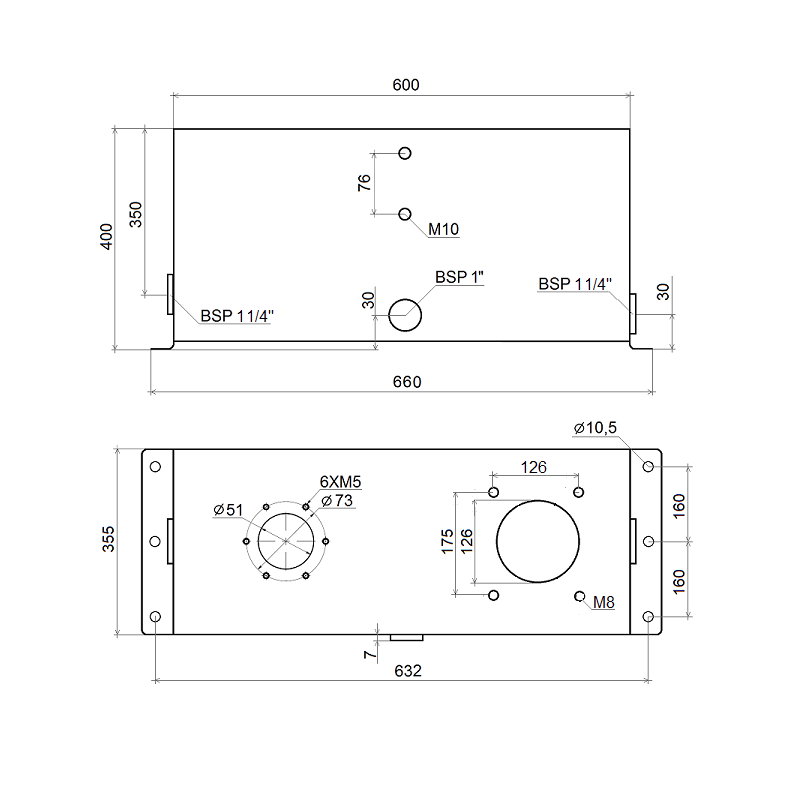

Rozměry nádrže:

Rozteč montážních otvorů:

Sací závit:

Zpětné vlákno:

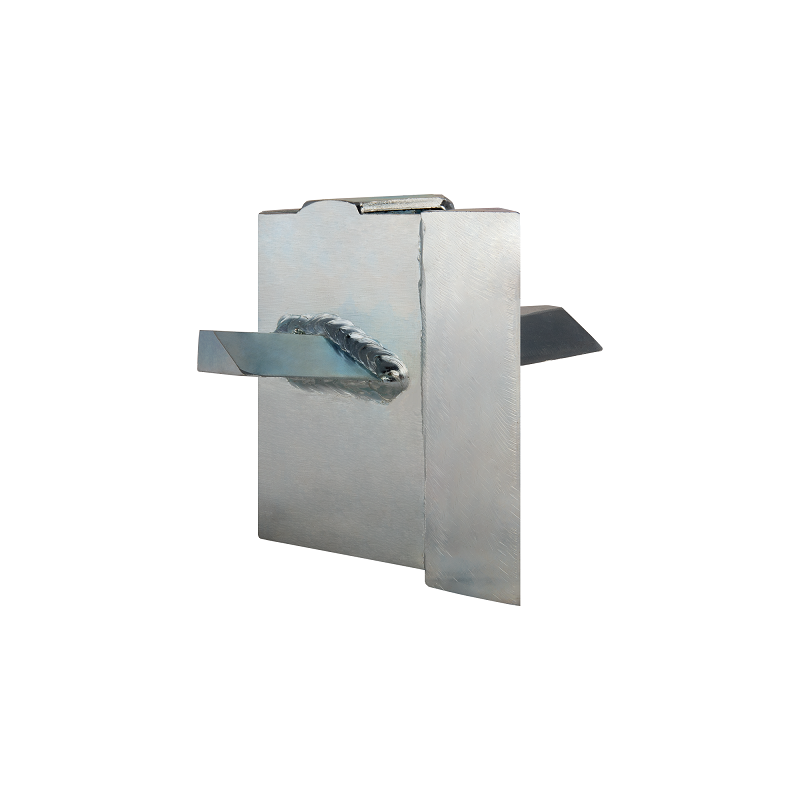

KŘÍŽOVÝ ŠTÍPACÍ NŮŽ - SPECIÁLNÍ PRO ŠTÍPACÍ STROJ

Výška:

Materiál těla:

Materiál nožů:

Shell:

UPEVŇOVACÍCH PRVKŮ A KABELŮ

Technická data:

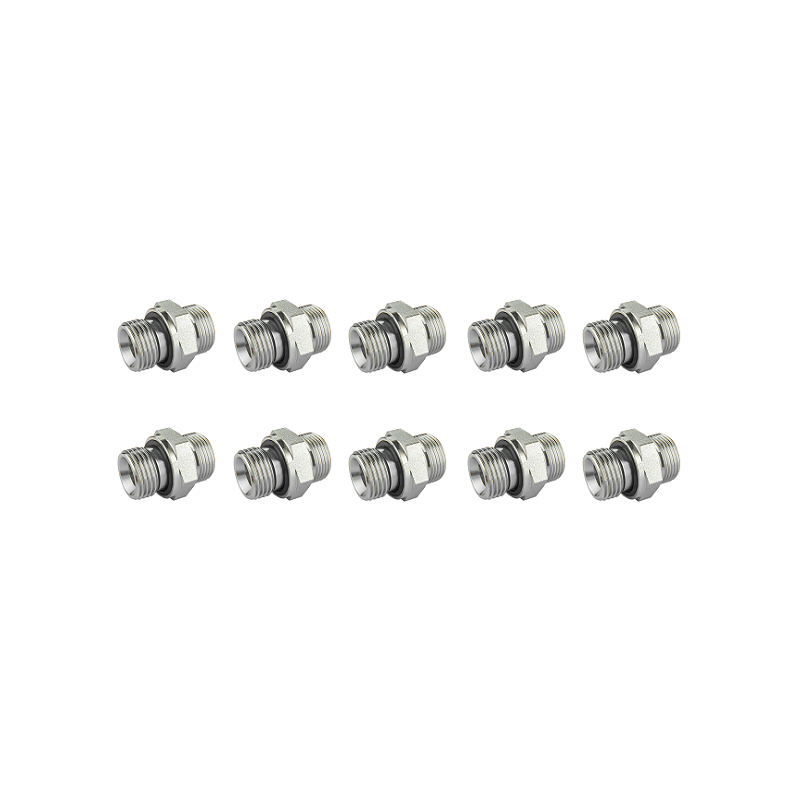

• Veškeré hydraulické spoje šroubované do otvorů v servomotoru, čerpadle, nádrži a rozdělovači jsou součástí nabízené sady (ilustrační foto)
• Vzhledem k volnosti a různorodým řešením při navrhování štípačky jsme nebyli schopni vybrat délku hydraulických hadic tak, aby odpovídaly konstrukcím a řešením používaným všemi uživateli. Proto jsme se nerozhodli je zařadit do nabízeného setu. Hydraulické hadice doporučujeme dokoupit na závěr, jakmile jsou všechny hydraulické prvky ze sady namontovány na rámu štípačky.
