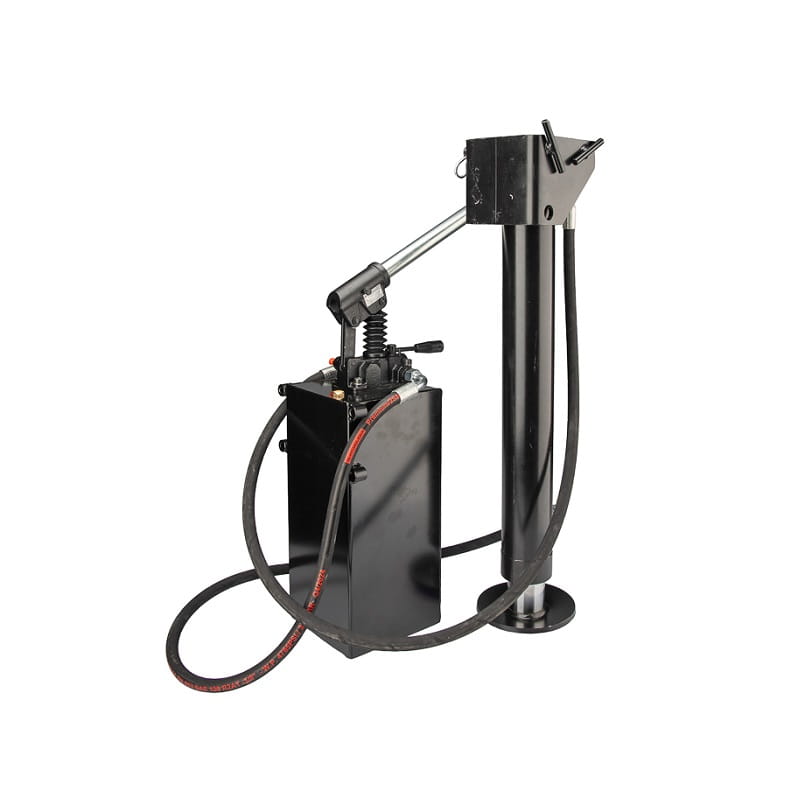

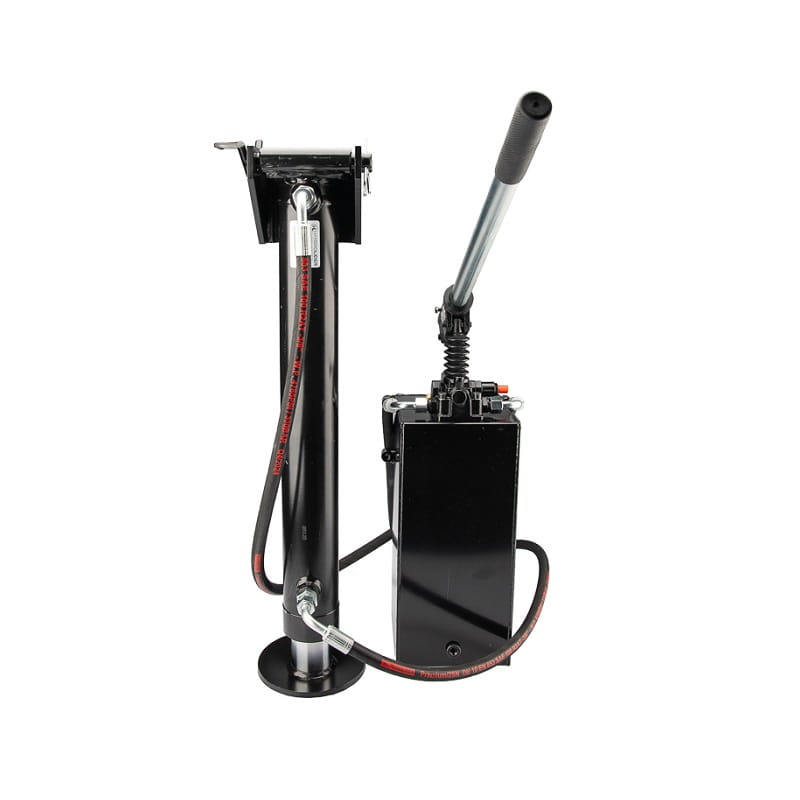

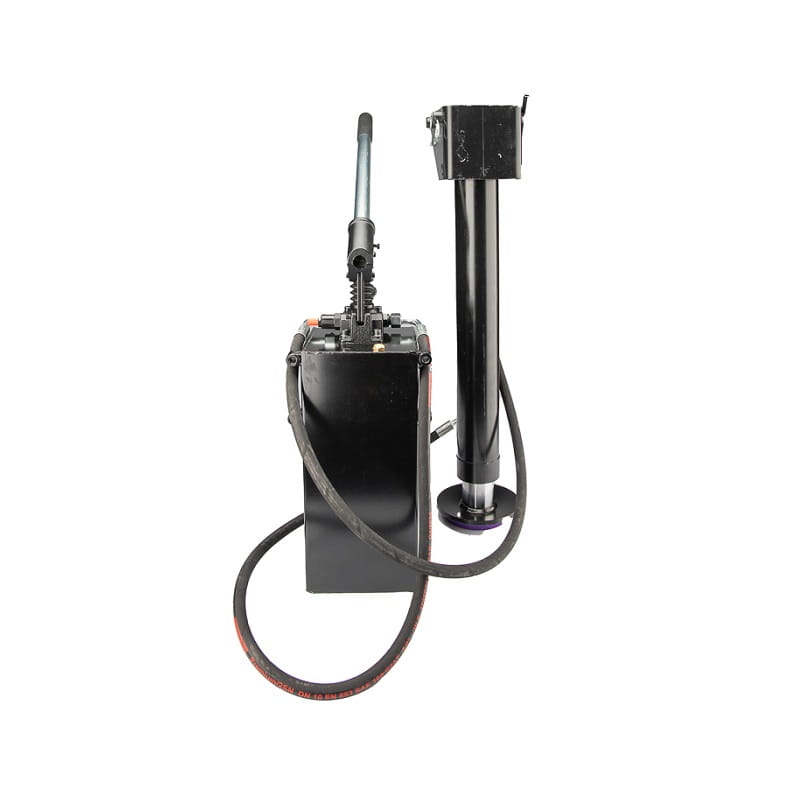

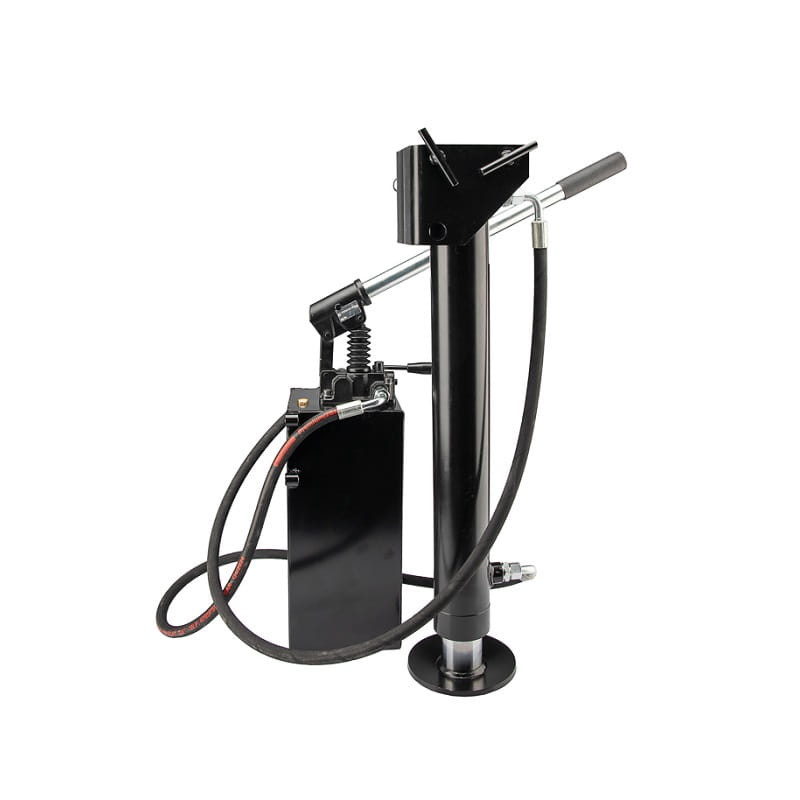

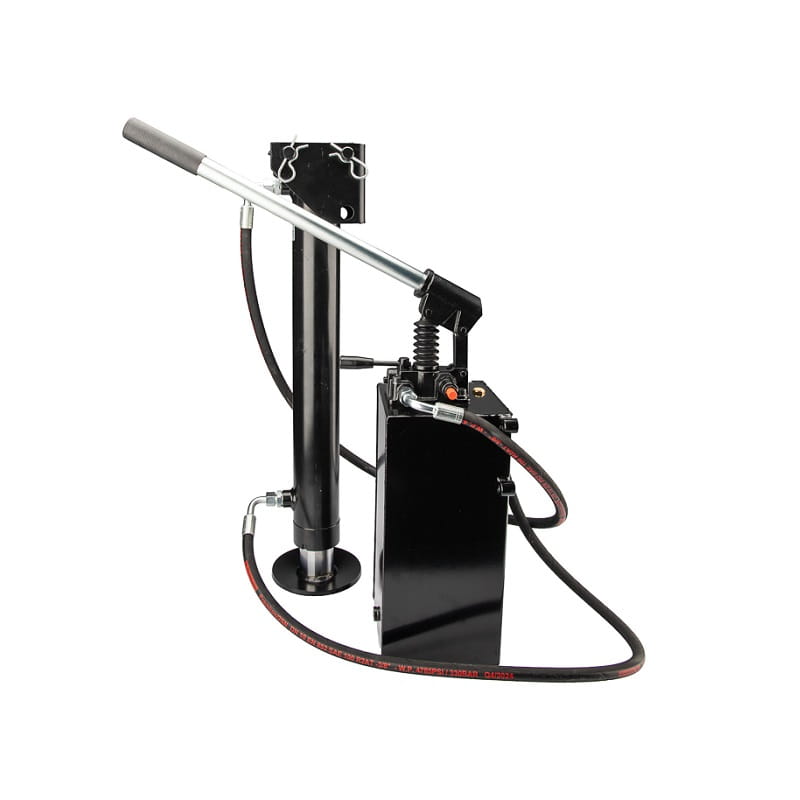

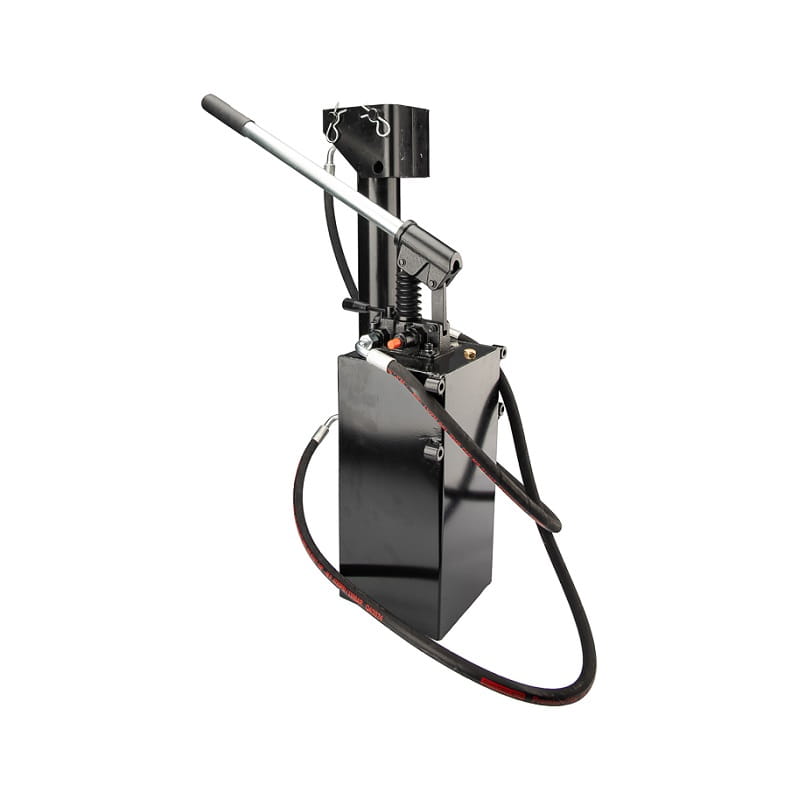

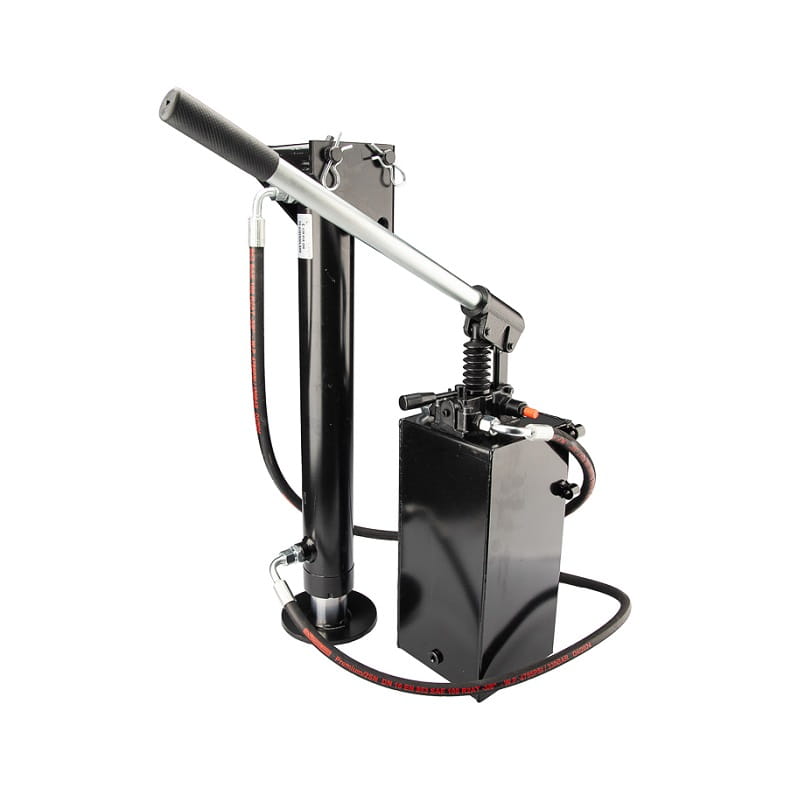

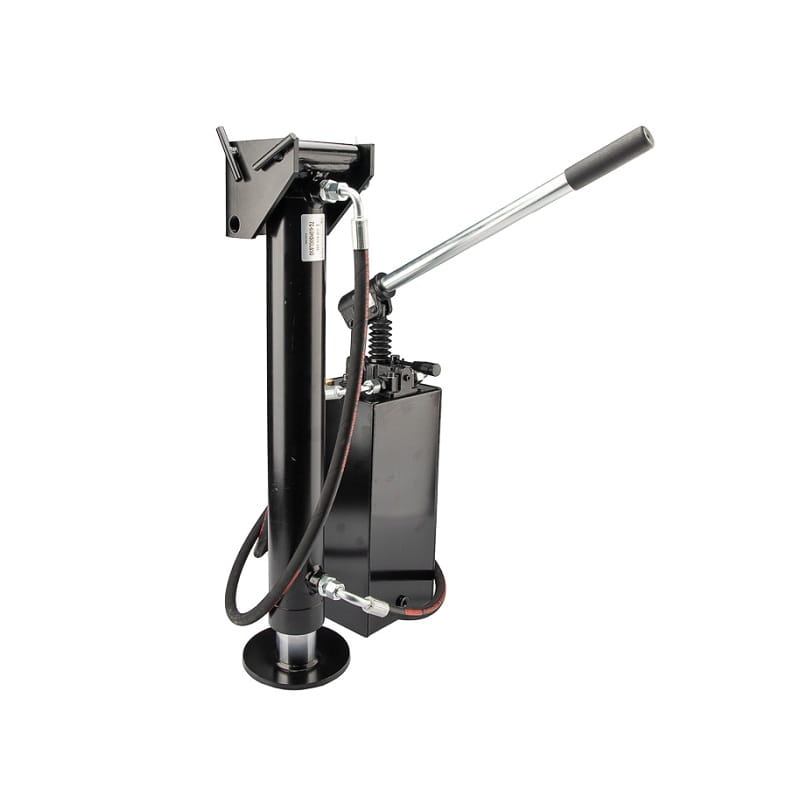

Hydraulický válec s podpěrou nohy, dvojčinný válec, délka: 690 mm, zdvih 500 mm, CJ2F-70/60/500, délka: 690 mm + montáž, součástí balení je ruční čerpadlo 25 cm3, olejová nádrž 10 l a hydraulická hadice 2x 2 m DN10 2SN 3/8"

Dostupnost: skladem

Odesláno v rámci: 48 hodin

Cena s DPH: 12 660,00 Kč 12660.00

Cena bez DPH: 10 462,81 Kč

quantity ks

přidat na seznam přání

Dodavatel:

Katalogové číslo: 81.33.66.25.10.2000

Popis

HYDRAULICKÁ OPĚRA PATKA + DRŽÁK

DVOJČINNÝ VÁLEC

ZDVIH 500 mm SYMBOL: CJ2F-70/60/500

SOUČÁSTÍ BALENÍ RUČNÍ ČERPADLO 25 CM³, NÁDRŽ 10 L

A HYDRAULICKÁ HADICE 2X 2M DN10 2SN 3/8"

Symbol:	81.33.66.25.10.2000
Výrobce dílu:	Hydrolider
Aplikace:	Hydraulická podpěrná patka je pokročilý mechanický prvek používaný v zemědělských strojích, přívěsech a stavebních strojích, jako jsou jeřáby a jeřáby, a v různých zařízeních, který zajišťuje stabilitu a rovnováhu konstrukce. Pracuje na hydraulickém pohonu, který mu umožňuje efektivně zvedat a udržovat těžká břemena. Ruční čerpadlo umožňuje snadné vysunutí a složení podpěrných nohou, což zajišťuje bezpečné umístění stroje.

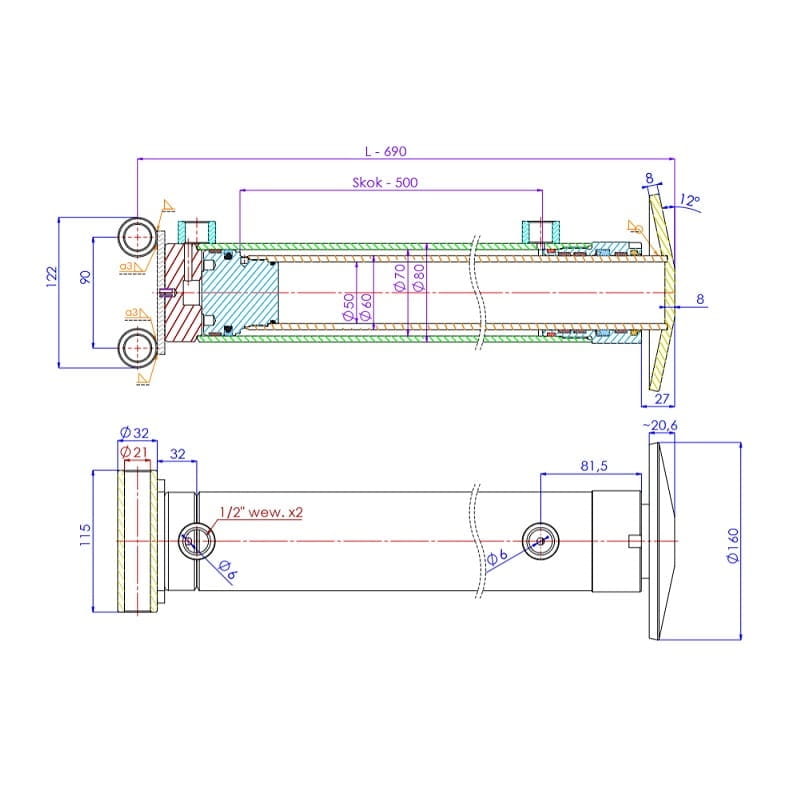

TECHNICKÉ ÚDAJE PRO PODPĚRKU NOHY
Typ práce:	dvojčinný
Pracovní zdvih:	500 mm
Délka v klidovém stavu:	690 mm
Délka v rozloženém stavu:	1190 mm
Vnější průměr pístu:	80mm
Vnitřní průměr pístu:	70mm
Vnější průměr pístní tyče:	60mm
Vnitřní průměr pístní tyče:	50mm
Průměr nohy:	160mm
Průměr otvorů pro montáž držáku pohonu:	21mm
Připojovací porty:	1/2"
Jmenovitý tlak:	16–32 MPa (160–320 barů)
Zkušební tlak:	25 MPa (250 barů)

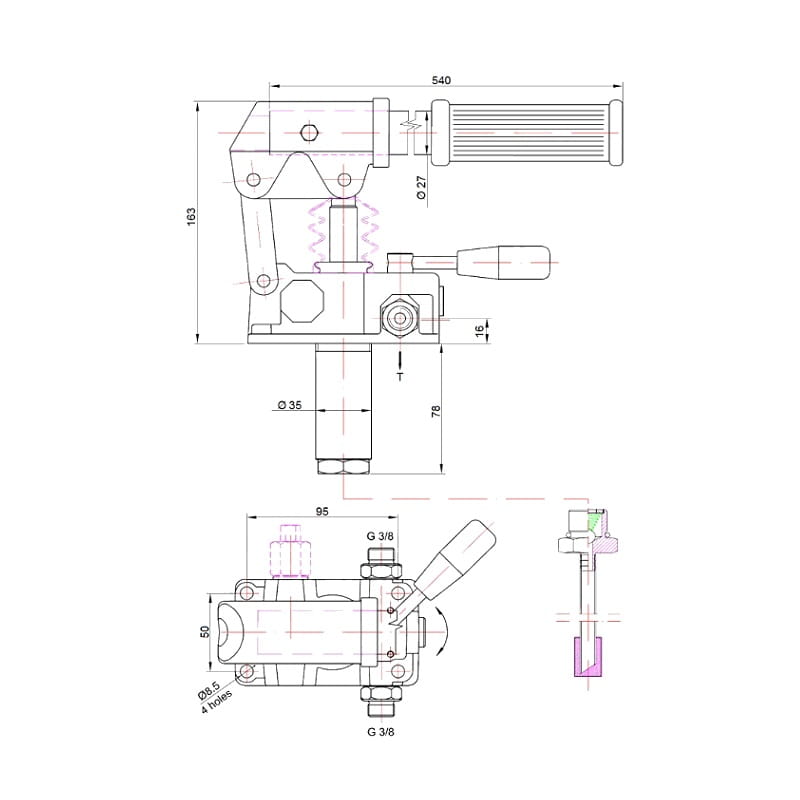

TECHNICKÉ ÚDAJE RUČNÍHO ČERPADLA A NÁDRŽE
Princip činnosti ruční pumpy:	Dvoutaktní čerpadlo, tj. pumpuje a saje současně. Olej se nepřetržitě čerpá, když se páka pohybuje nahoru a dolů.
Geometrická kapacita:	25 cm3 na cyklus
Tovární nastavení přepouštěcího ventilu:	300 barů
Rozsah nastavení přepouštěcího ventilu:	30–350 barů
Připojení kabelu:	Vnější závit BSP 3/8"

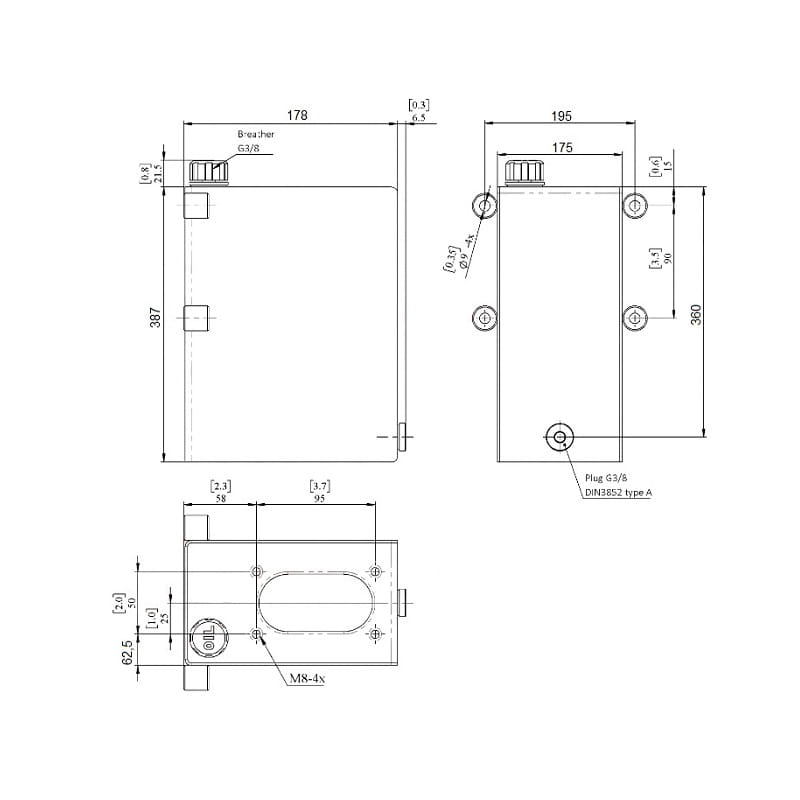

Objem nádrže:	10 litrů
Ruční čerpadlo je dodáváno s:	páka, těsnění čerpadla, sada šroubů a hadice s filtrem

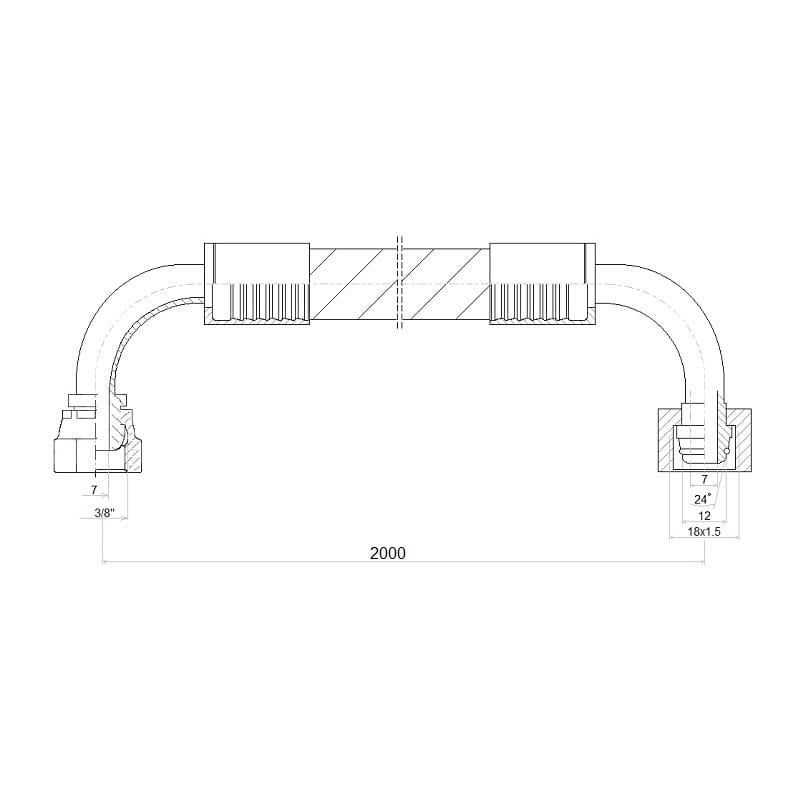

TECHNICKÉ ÚDAJE HYDRAULICKÉ HADICE
Množství:	2 ks.
Délka jednoho drátu:	2m
Počet copánků:	dvojitě opletené (2SN)
Rozsah provozních teplot všech vrstev:	-40 °C až 100 °C
Doporučený jmenovitý pracovní tlak:	max. 330 barů
Vnitřní průměr průchodu:	10mm
Vnější průměr:	19mm
Maximální průtok:	45 l/min
