Hydraulický rozvaděč typového štítku CETOP 3 NG6, ručně ovládaný pákou, 3-polohový jezdec
Popis

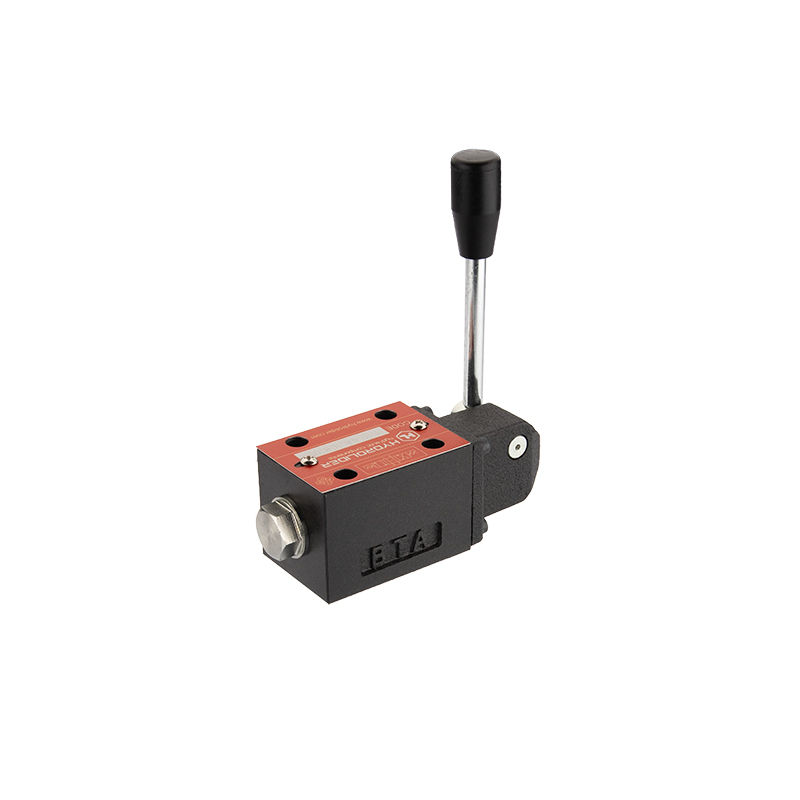

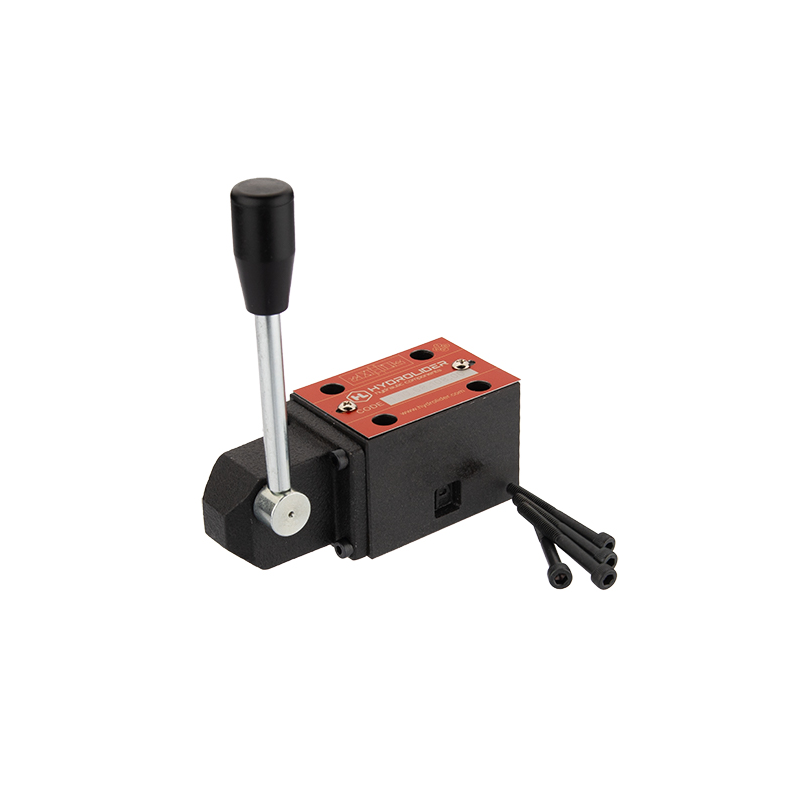

RUČNĚ OVLÁDANÝ VENTIL S PÁKOU CETOP 3 NG6 (J)
| Symbol: | 81.10.68.108.00 |
| Výrobce dílu: | Hydrolider |
| Aplikace: |
Je široce používán v hydraulických systémech ve stavebnictví, zemědělství a průmyslu. Kluzné rozdělovače pro deskovou instalaci se používají k ovládání směru toku oleje, což vede ke specifickému pohybu nebo zastavení přijímače, např. pohonu nebo hydraulického motoru. Rozvaděč je díky svému hydraulickému schématu použit jako pracovní sekce při konstrukci kompletního deskového rozvaděče typu CETOP 3 NG6. Rozvaděč umožňuje ovládat dvojčinný servomotor nebo hydromotor v obou směrech, kde je požadováno, aby se v neutrální poloze (bez proudu) pístnice servomotoru nebo motor pohyboval volně a nebyl ničím blokován. V neutrální poloze (bez proudu) je jezdec ve výchozí poloze (0), tato poloha je udržována stabilizačními pružinami. Po přivedení proudu na jeden ze dvou elektromagnetů posunovač změní polohu jezdce do polohy (1) nebo (2), čímž se změní směr proudění oleje. |

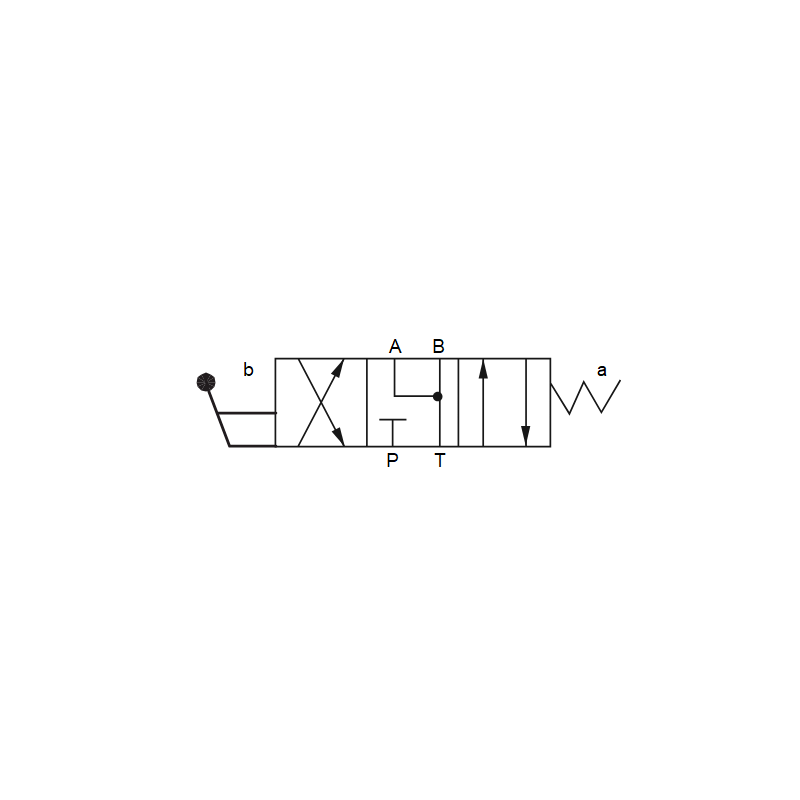

| Připojení portů na pozici (0): |
P/T---A---B |
| Připojení portů na pozici (1): |
P---B / A---T |
| Připojení portů na pozici (2): |
P---A / B---T |
| Přípustný tlak: |
|
| Maximální průtok: |
80 l/min |
| Pracovní kapalina: |
minerální hydraulický olej |
| Teplota kapaliny: |
-20 + 70 °C |
| Viskozita pracovní kapaliny: |
2,8-100 mm3/s |
