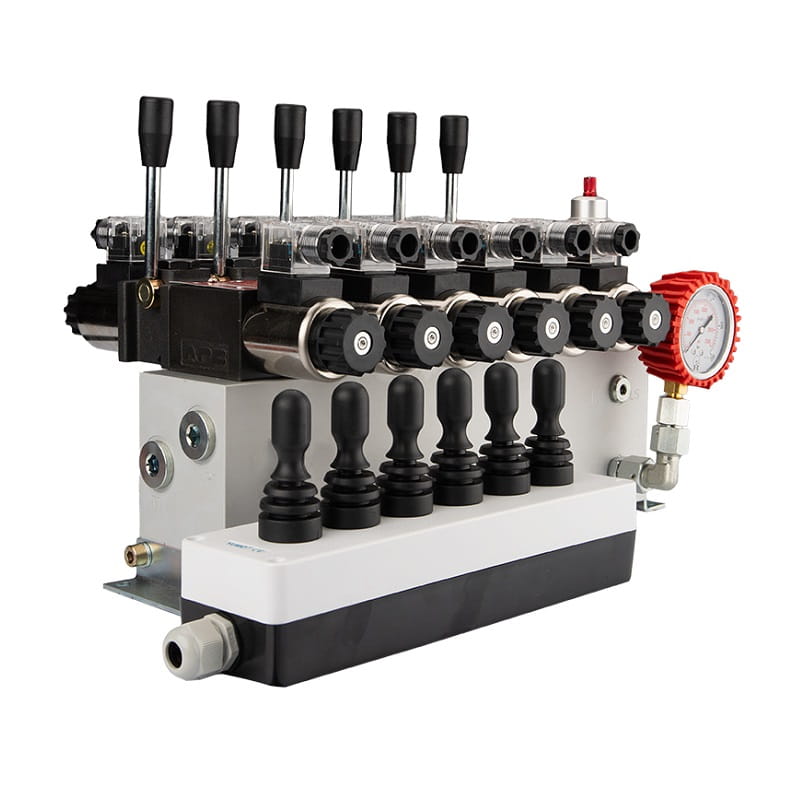

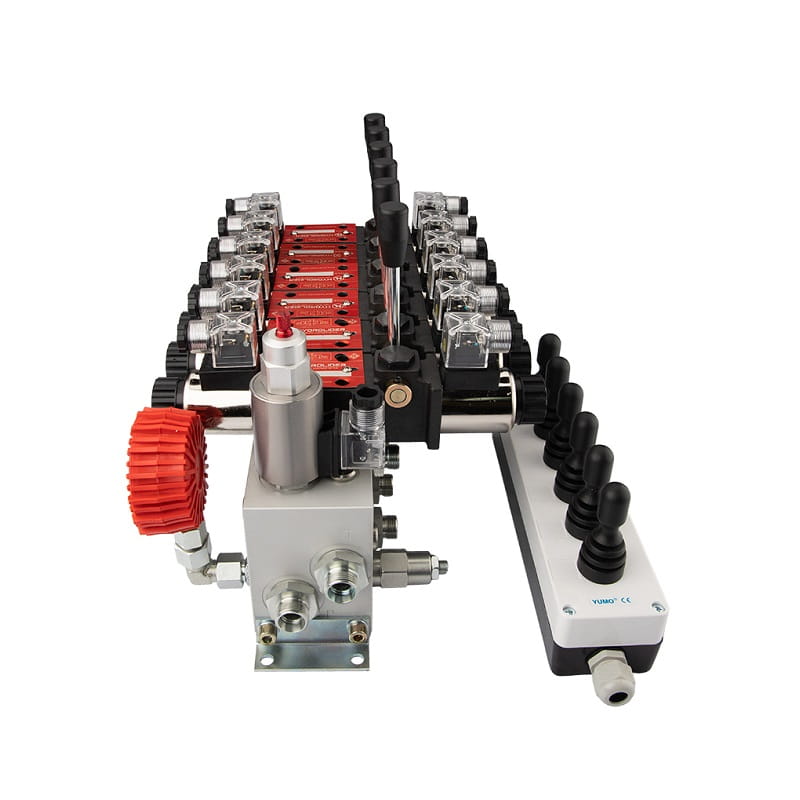

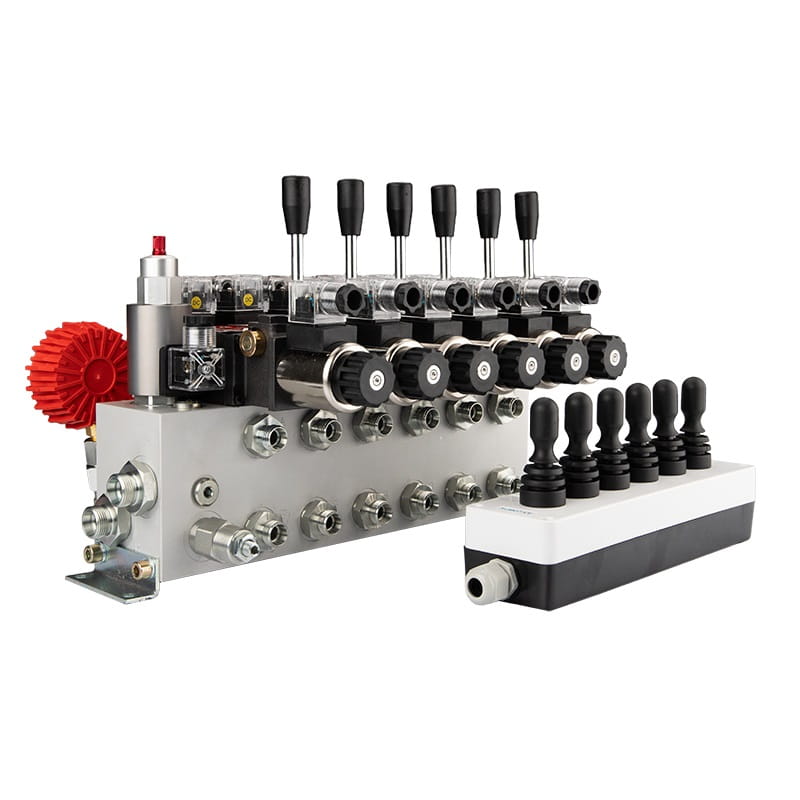

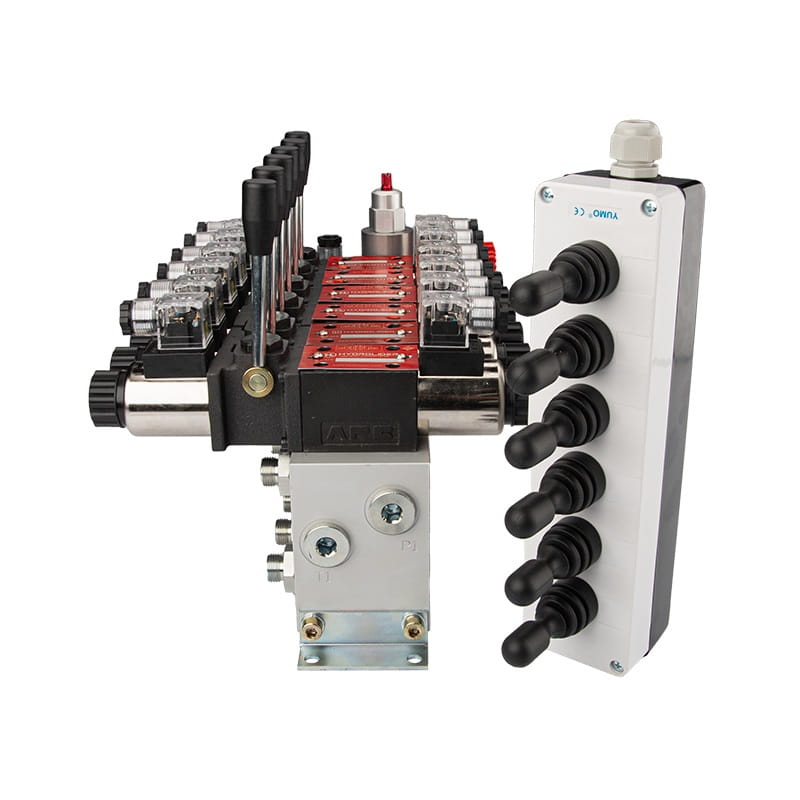

Hydraulický rozvaděč 6sekční 12V blok typ Cetop 3 NG6 s proporcionálním regulátorem průtoku doplněný o ovládací panel Hydrolider se šesti joysticky, manometrem, elektrickými zástrčkami a přípojkami

  • sleva
  • nové
Dostupnost: skladem
Odesláno v rámci: 48 hodin
Cena s DPH: 31 595,00 Kč 34 380,00 Kč 31595.00
Cena bez DPH: 26 111,57 Kč 28 413,22 Kč
quantity ks
přidat na seznam přání
Dodavatel: HYDROLIDER
Katalogové číslo: 81.10.60.063.4

Popis

6-SEKČNÍ 12V BLOKOVÝ HYDRAULICKÝ ROZVÁDĚČ

CETOP 3 NG6  S PROPORCIONÁLNÍM REGULÁTOREM PRŮTOKU

KOMPLETNÍ S OVLÁDACÍM PANELEM HYDROLIDER A TLAKOMEREM

ELEKTRICKÉ ZÁSTRČKY A KONEKTORY



Symbol: 81.10.60.063.4
Výrobce dílu: Hydrolider
Aplikace:

Rozvaděč je přizpůsoben různým typům strojů jako jsou: zemědělské stroje, traktory, postřikovače, nakladače HDS, stavební stroje, nakladače, bagry, zametače, průmyslové stroje, lesnické stroje a další. Ovládání jednostranných a oboustranných válců, motorů v obou směrech.

Napájení regulátoru a rozdělovačů:

12V DC

Počet podporovaných pracovních sekcí:

6

Maximální průtok na P/T vedení:

114 l/min

Maximální tlak na P a A/B:

250 bar

Rozsah nastavení průtoku na pracovních
sekcích P / AB:

0 - 57 l/min

Materiál:

Ocelová tělesa a šoupátka rozdělovačů, plastové elektrické zástrčky a utahovací matice, hliníkový blok.

Porty pro připojení P/T:

G 3/4"

Připojovací porty na sekcích A/B:

G 1/2"

Připojovací port na lince LS:

G 1/4"

Doplňková výbava:

  • Regulátor průtoku s odlehčením čerpadla
  • Přepouštěcí ventil je z výroby nastaven na 180 bar
  • Glycerinový manometr na stupnici 0 - 250 bar
  • Kompletní ovládací panel 6x joystick s polohováním pružiny
  • Výstup LS do čerpadla
  • Elektrické zástrčky s diodami, které se rozsvítí při přivedení proudu do cívek.
  • Přípojky s vnějšími závity pro hadice. P/T: M22x1,5 ; A/B: M18x1,5

Teplotní rozsah a typ oleje:

  • Přípustná okolní teplota: -40 C až +60 C
  • Přípustná teplota oleje: -15 C až +80 C
  • Doporučený hydraulický olej na bázi minerálního oleje, např. HL 32 nebo HL 46
  • Doporučená filtrace oleje na úrovni 10 - 15 µ

Princip činnosti distributora:

Rozdělovač má regulátor průtoku ovládaný elektricky nebo ručně. Regulátor má funkci odlehčení čerpadla, když čerpadlo dodává olej do rozdělovače a obsluha neřídí žádnou ze sekcí. Šest rozdělovačů zajišťuje ovládání 6 nezávislých sekcí, např. 6 samostatně pracujících dvojčinných pohonů. Výstup LS umožňuje instalaci rozdělovače pro stroje vybavené čerpadlem pracujícím v systému LS.

Obecné informace o ovládacím panelu:

Skříň se šesti manipulátory s 3-polohovými pákami umožňuje ovládat čtyři sekce v elektricky ovládaném hydraulickém rozvaděči 12V a 24V. Každý joystick má 2 nestabilní (pracovní) polohy a jednu stabilní (neutrální středová poloha). Monostabilní provedení, kdy se páka joysticku sama vrací do střední - neutrální polohy. Mají pryžový těsnící kryt, který chrání před prachem, vodou a je odolný vůči oleji.
