Hydraulický rozvaděč 4sekční 12V blok typ Cetop 3 NG6 s proporcionálním regulátorem průtoku doplněný o proporcionální ventilový regulátor ARPWM, manometr, elektrické zástrčky a přípojky

  • sleva
  • nové
Dostupnost: skladem
Odesláno v rámci: 48 hodin
Cena s DPH: 19 285,00 Kč 21 071,00 Kč 19285.00
Cena bez DPH: 15 938,02 Kč 17 414,05 Kč
quantity ks
přidat na seznam přání
Dodavatel: HYDROLIDER
Katalogové číslo: 81.10.60.044.2

Popis

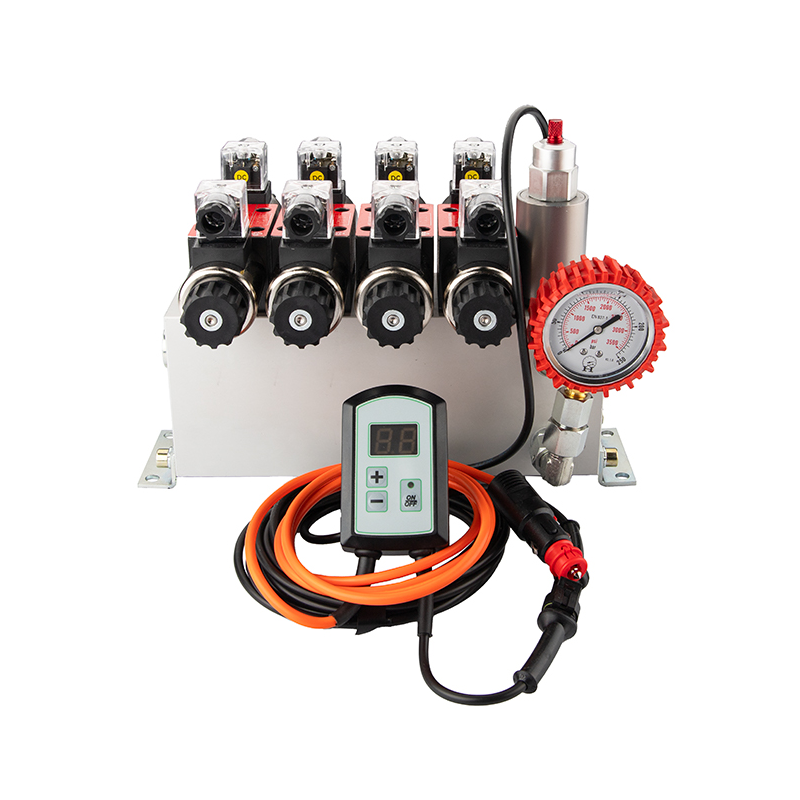

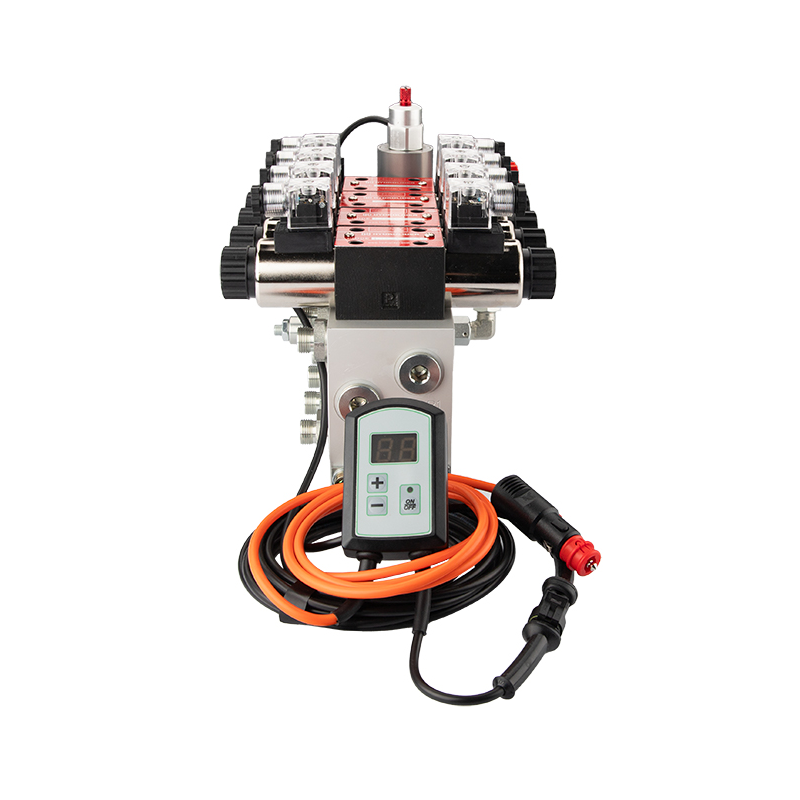

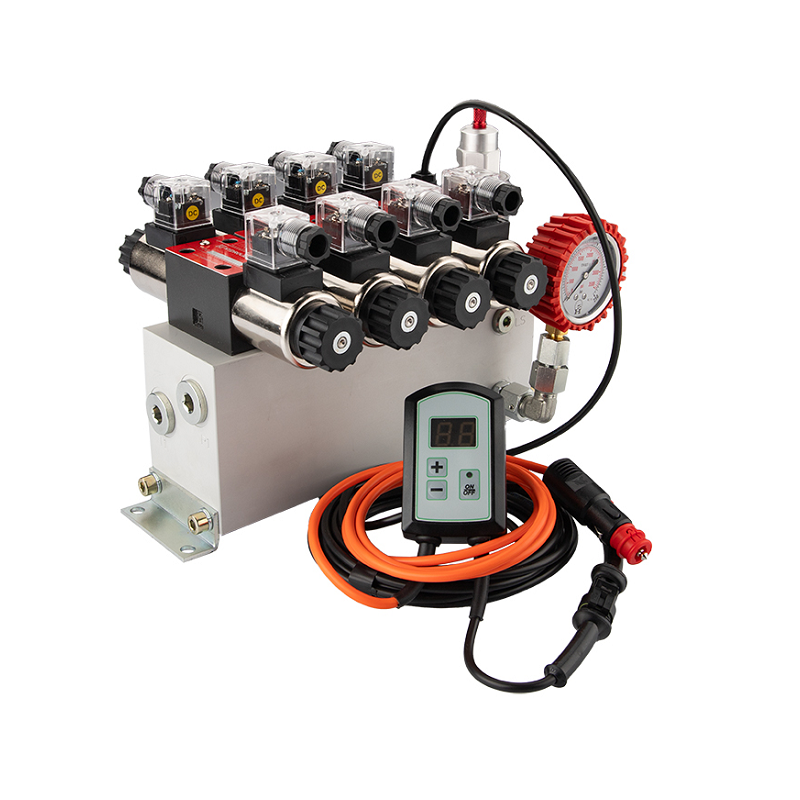

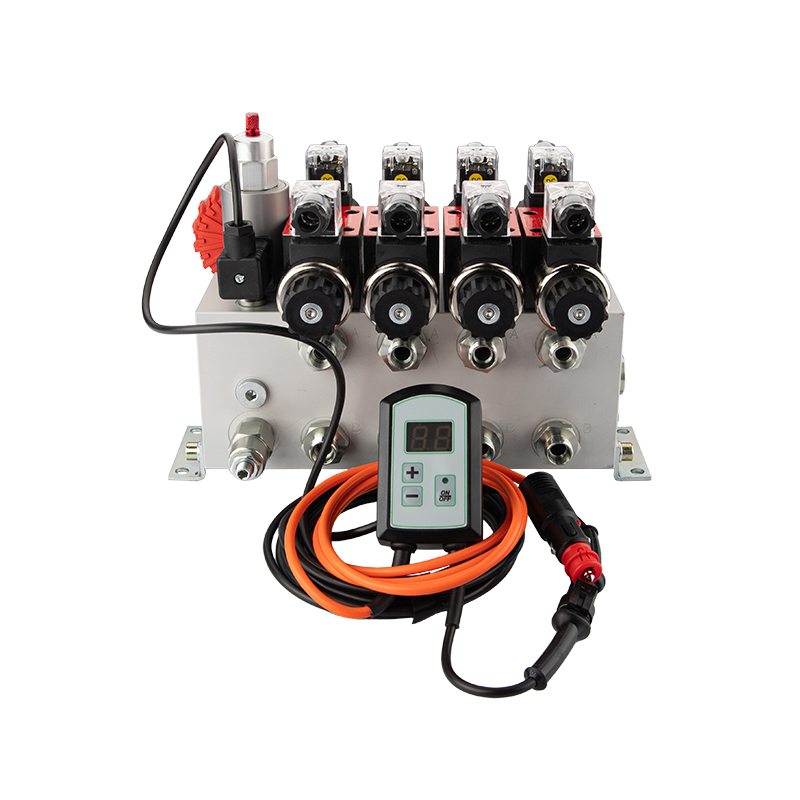

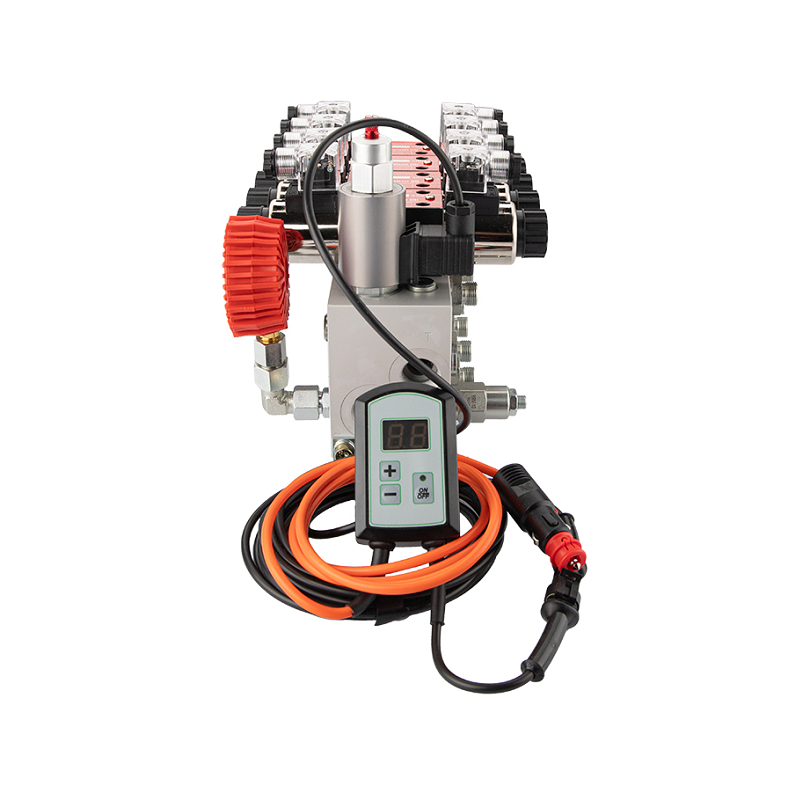

4-SEKČNÍ 12V BLOKOVÝ HYDRAULICKÝ ROZVÁDĚČ

CETOP 3 NG6  S PROPORCIONÁLNÍM REGULÁTOREM PRŮTOKU

KOMPLETNÍ S  OVLADAČEM PROPORCIONÁLNÍHO VENTILU ARPWM,

TLAKOMĚR,  ELEKTRICKÉ ZÁSTRČKY A KONEKTORY



Symbol: 81.10.60.044.2
Výrobce dílu: Hydrolider
Aplikace:

Rozvaděč je přizpůsoben různým typům strojů jako jsou: zemědělské stroje, traktory, postřikovače, nakladače HDS, stavební stroje, nakladače, bagry, zametače, průmyslové stroje, lesnické stroje a další. Ovládání jednostranných a oboustranných válců, motorů v obou směrech.

Napájení regulátoru a rozdělovačů:

12V DC

Počet podporovaných pracovních sekcí:

4

Maximální průtok na P/T vedení:

114 l/min

Maximální tlak na P a A/B:

250 bar

Rozsah nastavení průtoku na pracovních
sekcích P / AB:

0 - 57 l/min

Materiál:

Ocelová tělesa a šoupátka rozdělovačů, plastové elektrické zástrčky a utahovací matice, hliníkový blok.

Porty pro připojení P/T:

G 3/4"

Připojovací porty na sekcích A/B:

G 1/2"

Připojovací port na lince LS:

G 1/4"

Doplňková výbava:

  • Regulátor průtoku s odlehčením čerpadla
  • Přepouštěcí ventil je z výroby nastaven na 180 bar
  • Glycerinový manometr na stupnici 0 - 250 bar
  • Regulátor proporcionálního ventilu ARPWM V1-0
  • Výstup LS do čerpadla.
  • Elektrické zástrčky s diodami, které se rozsvítí při přivedení proudu do cívek.
  • Přípojky s vnějšími závity pro hadice. P/T: M22x1,5 ; A/B: M18x1,5

Teplotní rozsah a typ oleje:

  • Přípustná okolní teplota: -40 C až +60 C
  • Přípustná teplota oleje: -15 C až +80 C
  • Doporučený hydraulický olej na bázi minerálního oleje, např. HL 32 nebo HL 46
  • Doporučená filtrace oleje na úrovni 10 - 15 µ

Princip činnosti distributora:

Rozdělovač má regulátor průtoku ovládaný elektricky nebo ručně. Regulátor má funkci odlehčení čerpadla, když čerpadlo dodává olej do rozdělovače a obsluha neřídí žádnou ze sekcí. Čtyři rozdělovače zajišťují ovládání 4 nezávislých sekcí, např. 4 nezávisle pracujících dvojčinných pohonů. Výstup LS umožňuje instalaci rozdělovače na stroje vybavené čerpadlem pracujícím v systému LS.

Ovládání splitteru:

Regulátor Arete reguluje průtok ve všech sekcích současně. Pokud stroj vyžaduje nastavení jednotlivých průtoků na každé sekci, je vyžadován speciálně navržený ovladač.  Regulátor lze ovládat i ručně, přímo z pozice rozdělovače, pomocí knoflíku. Ruční  ovládání reguluje průtok na všech sekcích současně, stejně jako u ovladače Arete.

K ovládání rozvaděčů můžete použít hotové ovládací panely Salvarani dostupné pod čísly  1.10.61.25.911422; 1.10.61.25.911422.5; 1.10.61.25.911422.7; 1.10.62.004, nebo ovládací panely Hydrolider dostupné pod čísly 1.10.61.041; 1.10.61.042.
