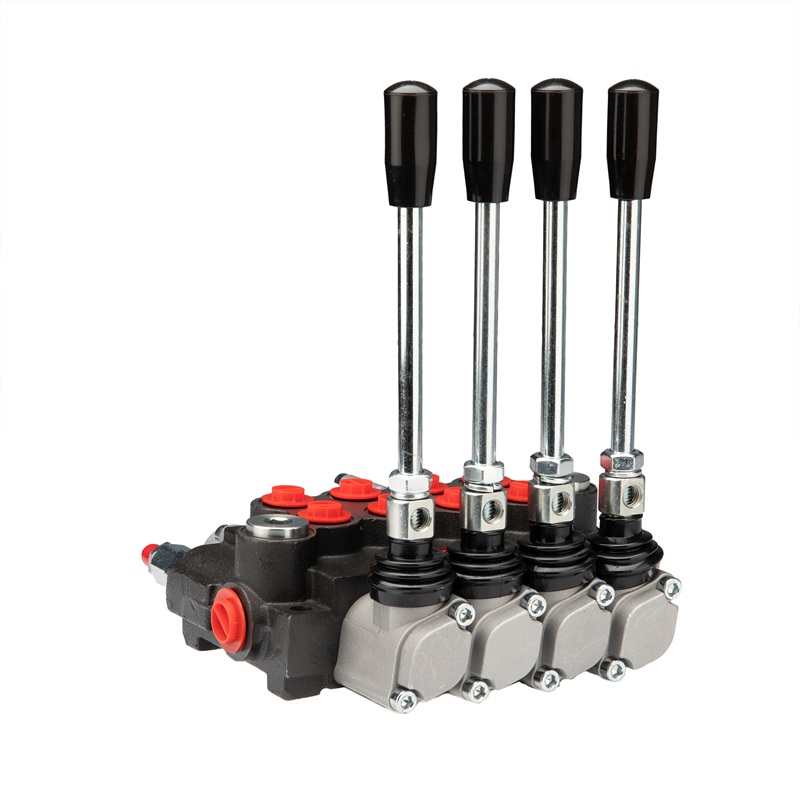

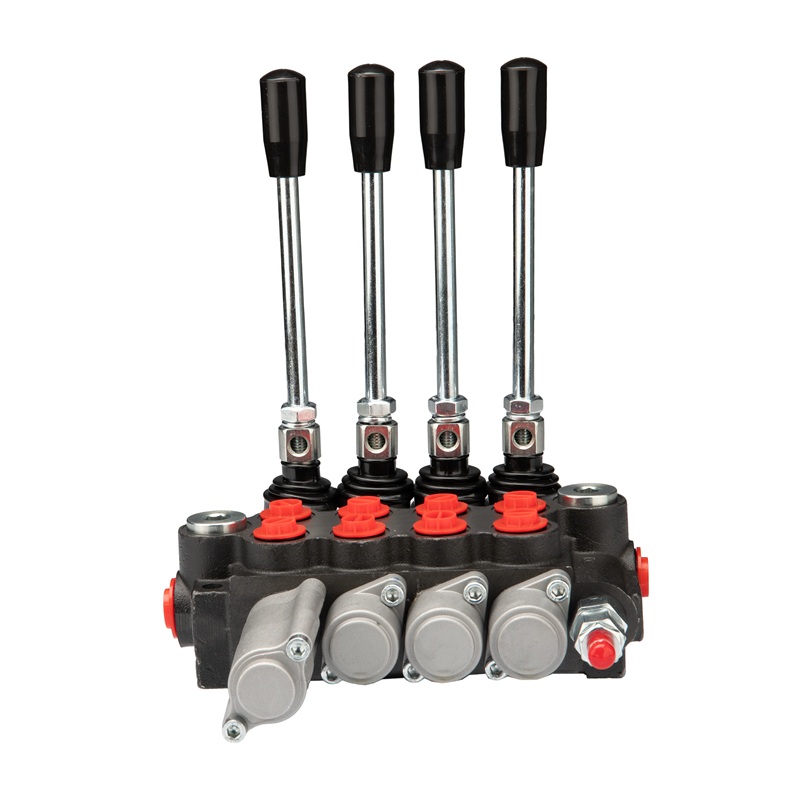

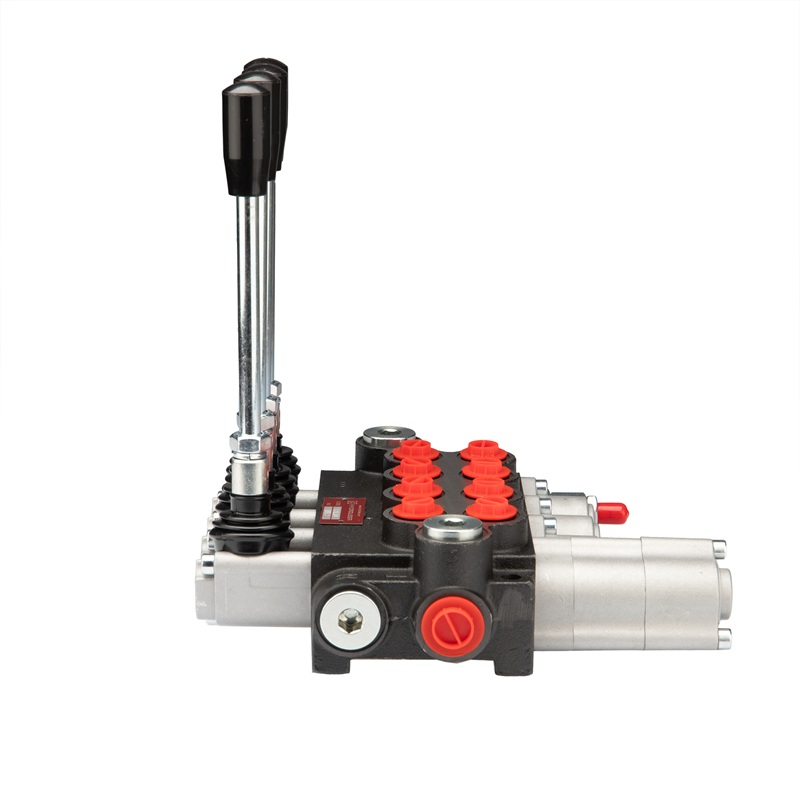

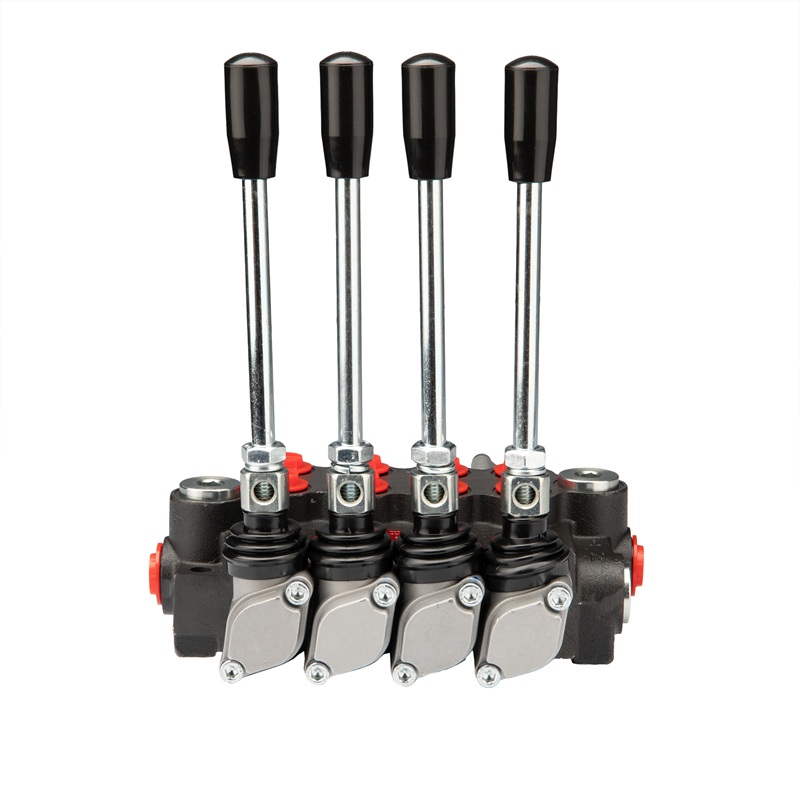

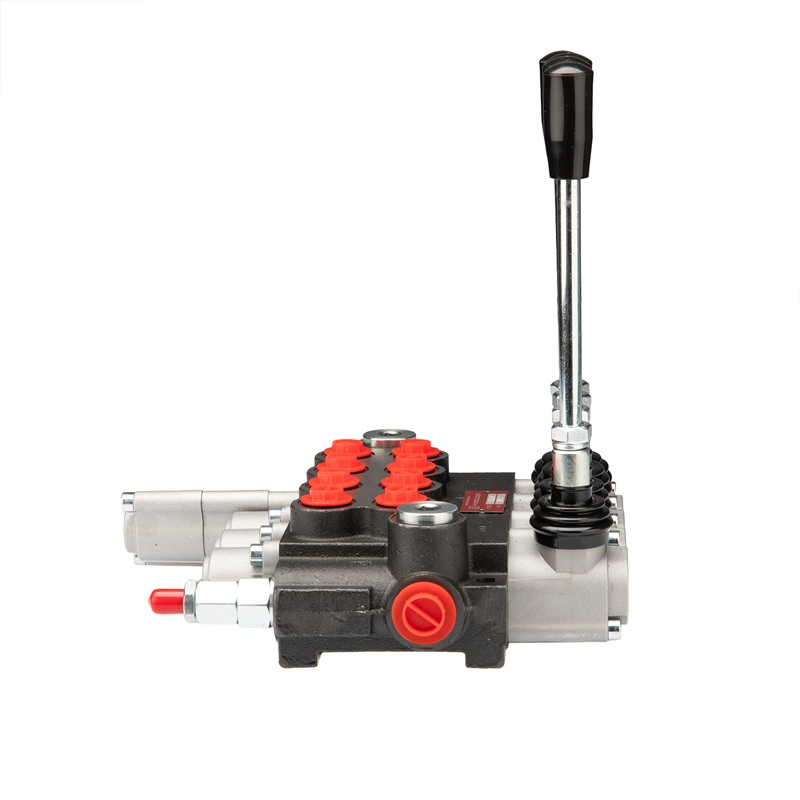

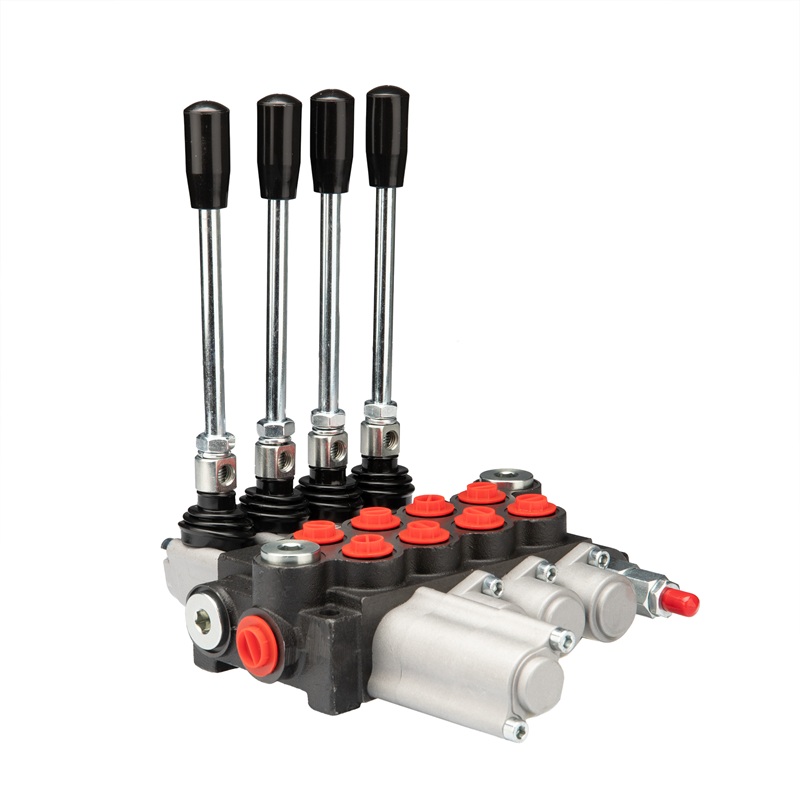

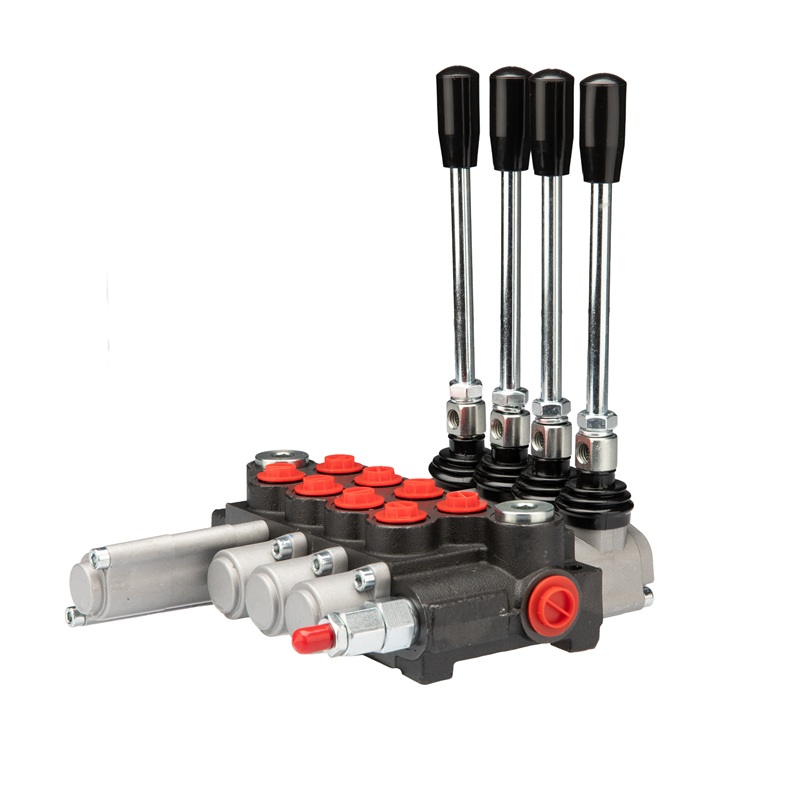

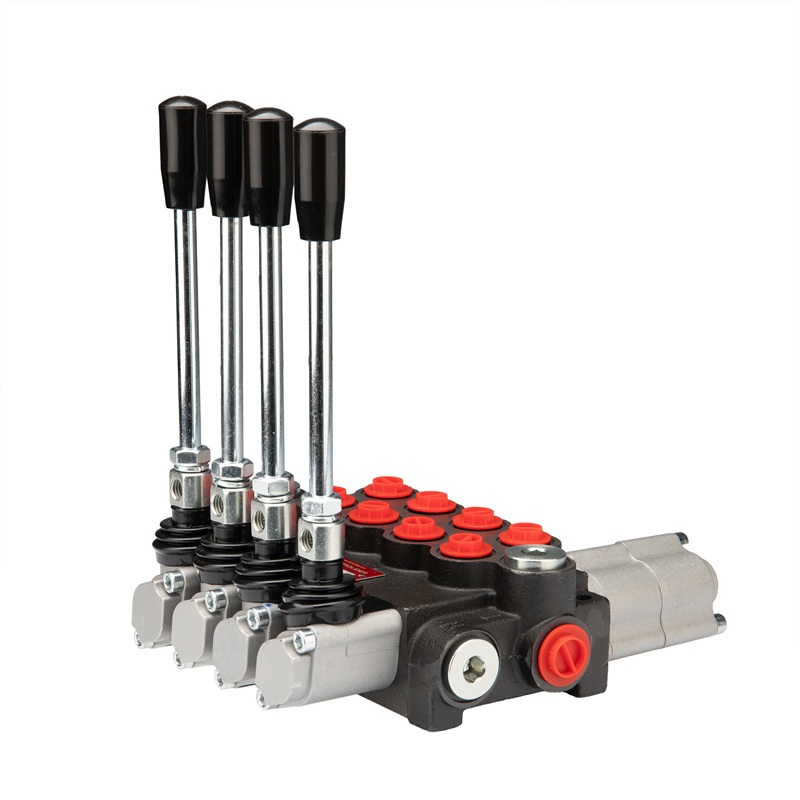

Hydraulický rozvaděč 4 sekční 40L s jednou plovoucí sekcí

HYDRAULICKÝ ROZVADĚČ 4SEKČNÍ 40 l/min

s jednou plovoucí sekcí

Použití:

Rozvaděč je určen pro různé typy strojů, jako jsou: zemědělské stroje, traktory,

postřikovače, čelní nakladače TUR, nakladače Cyklop, hydraulické jeřáby HDS, stavební stroje, nakladače, bagry, zametací stroje,

průmyslové stroje a další hydraulicky ovládaná zařízení.

Plovoucí sekce, označovaná také jako plovoucí poloha, se používá mimo jiné u sněhových pluhů nebo čelních nakladačů

TUR. Umožňuje volný pohyb pístnice v hydraulických válcích a chrání před

poškozením prvky, které jsou v přímém kontaktu s podkladem, například radlici pluhu.

Obecné informace:

První tři páky jsou třípolohové (1 - 0 - 2), s pružinovým návratem, takže se samy vracejí do svislé polohy:

Poloha 0 – neutrální (páka ve svislé poloze), pístnice válce stojí a olej proudí do zpětného vedení.
Poloha 1 – pracovní (páka nakloněná dopředu), pístnice válce se vysouvá.
Poloha 2 – pracovní (páka nakloněná dozadu), pístnice válce se zasouvá.

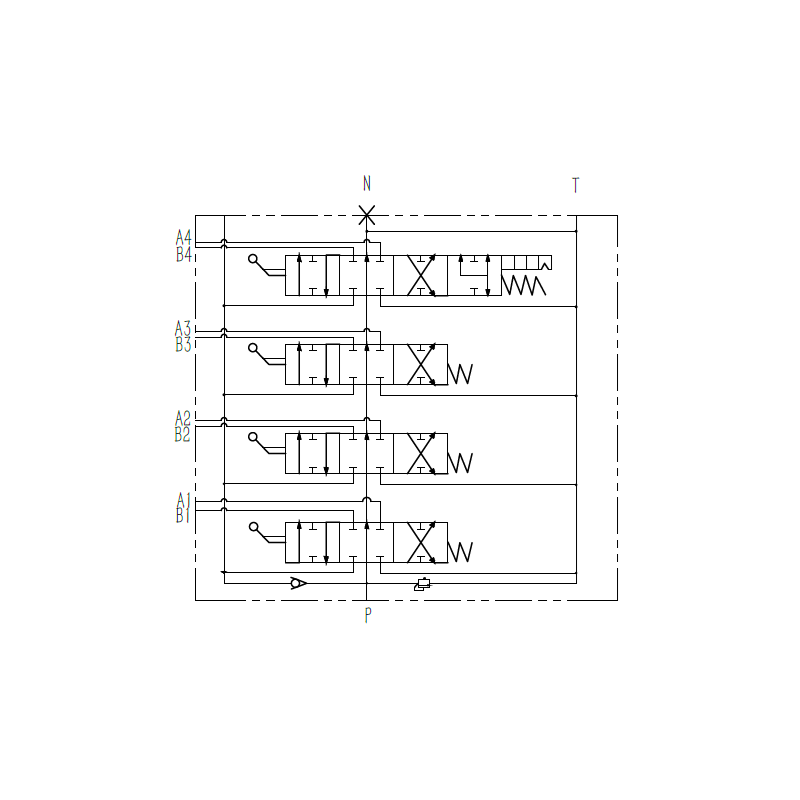

Čtvrtá páka je čtyřpolohová (1 - 0 - 2 - 3). Tři polohy (1 - 0 - 2) jsou s pružinovým návratem (páka se sama
vrací do svislé polohy), poloha (3) je plovoucí a aretovaná (páka zůstává v plovoucí poloze):

Poloha 0 – neutrální (páka ve svislé poloze), pístnice válce stojí a olej proudí do zpětného vedení.
Poloha 1 – pracovní (páka nakloněná dopředu), pístnice válce se vysouvá.
Poloha 2 – pracovní (páka nakloněná dozadu), pístnice válce se zasouvá.
Poloha 3 – plovoucí s aretací (páka je nastavena maximálně dopředu),
pístnice válce se volně pohybuje, vysouvá a zasouvá působením vnějších sil.

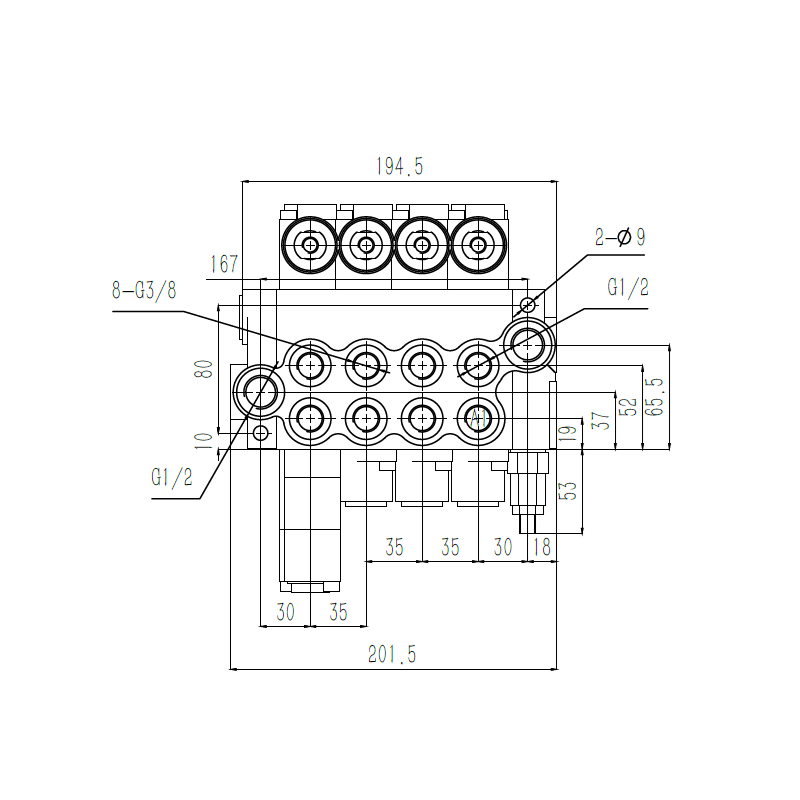

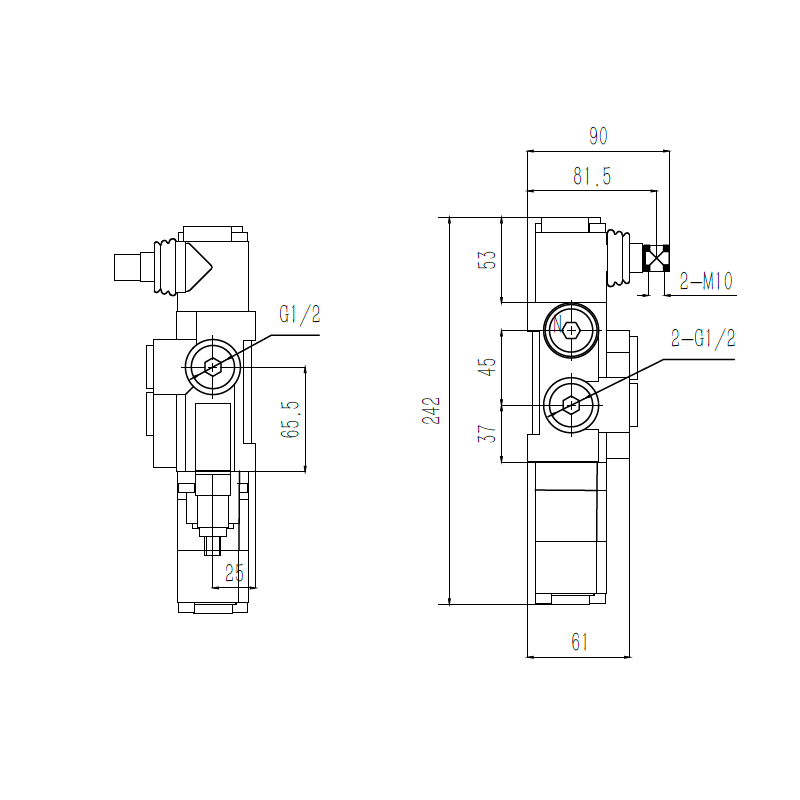

Závity:


Vnitřní závity v tělese:

přívod: 1/2'' ; zpětné vedení: 1/2'' ; sekce: 3/8''

Rozsah tlaků:

Maximální tlak na přívodu: 250 bar

Maximální tlak ve zpětném vedení: 50 bar

Maximální tlak v pracovních sekcích: 300 bar

Otevírací tlak přepouštěcího ventilu se zvyšuje úměrně se zvyšujícím průtokem:

180 bar při 10 l/min
190 bar při 20 l/min
200 bar při 30 l/min
210 bar při 40 l/min

Sady pro přesné měření tlaku najdete v oddělení Manometry – měřicí sady


Před uvedením do provozu doporučujeme zkontrolovat a nastavit správný tlak.
Možnost vlastní regulace – jedna celá otáčka změní tlak o 30 bar.

Rozsah teplot a typ oleje:

Přípustná teplota okolí: od -40 °C do +60 °C

Přípustná teplota oleje: od -15 °C do +80 °C

Doporučený hydraulický olej na bázi minerálního oleje, např. HL 32 nebo HL 46
