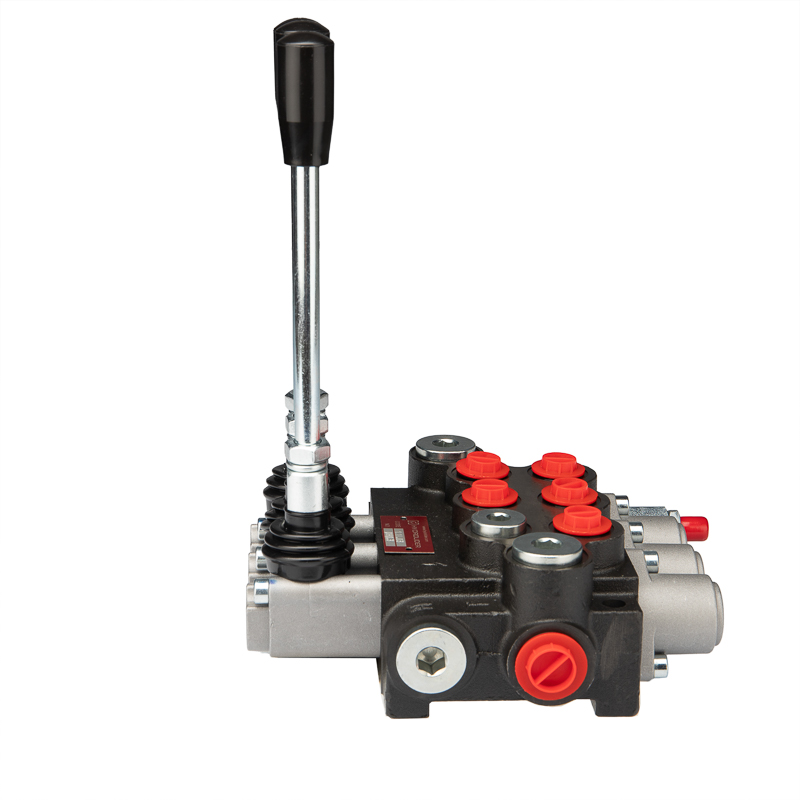

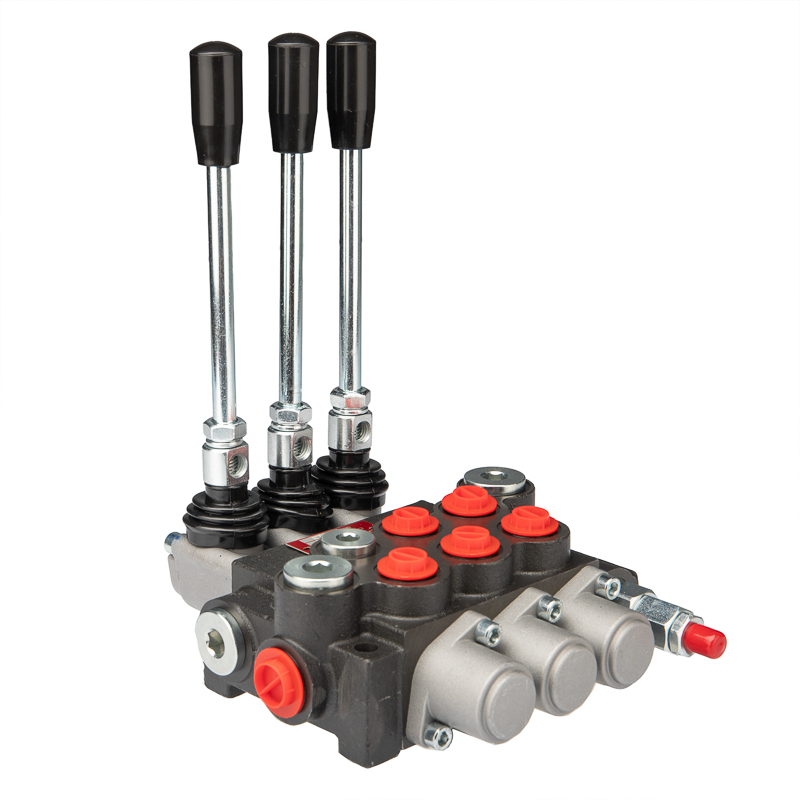

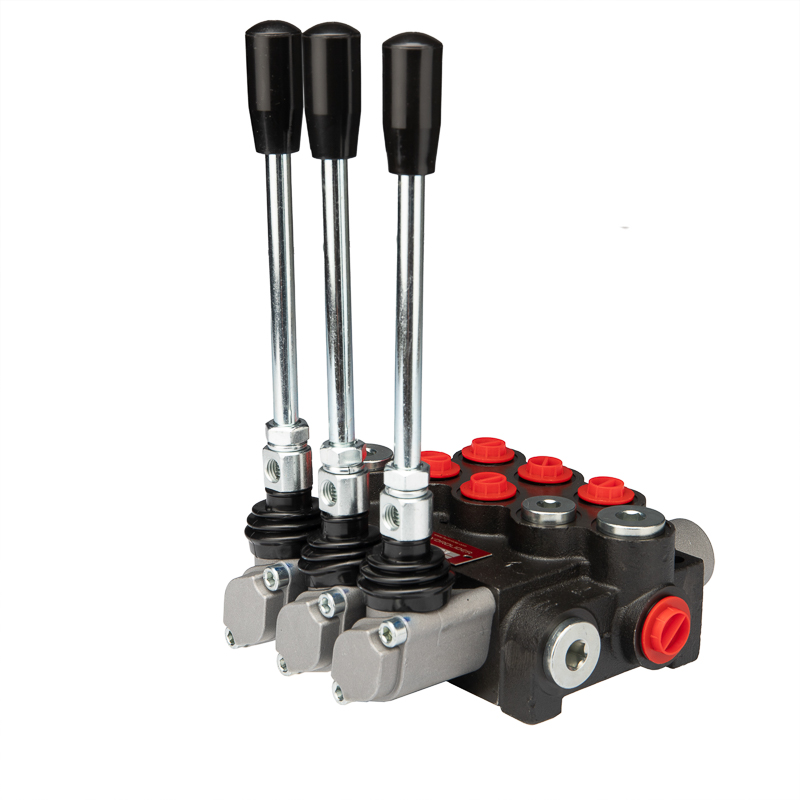

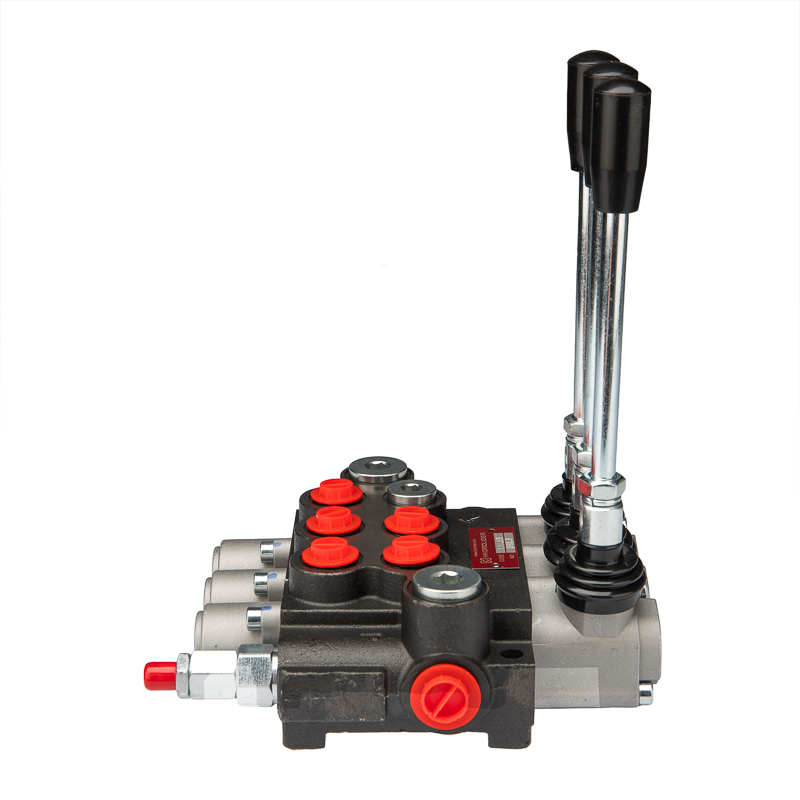

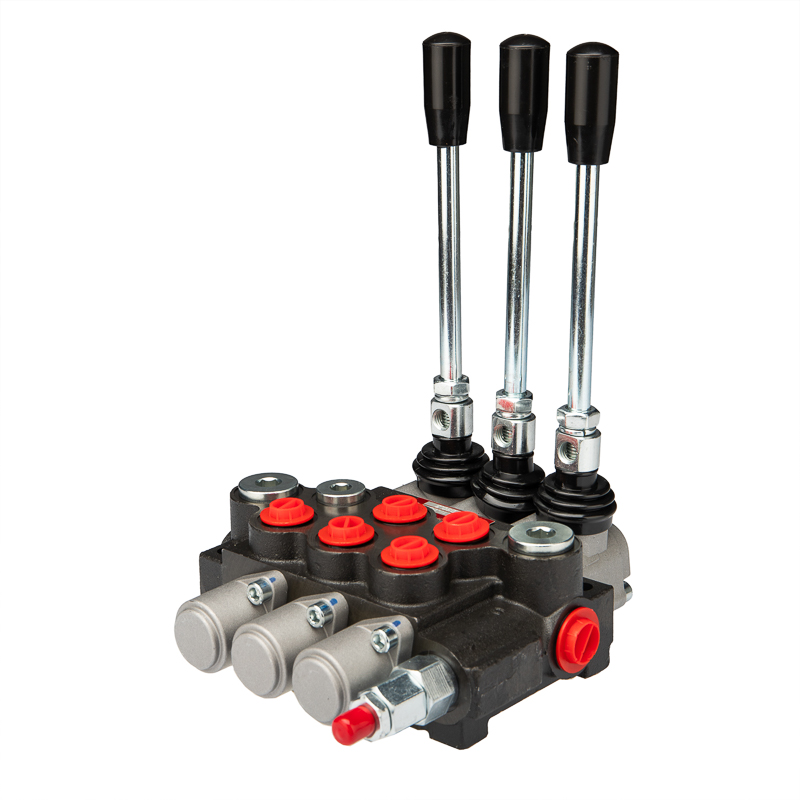

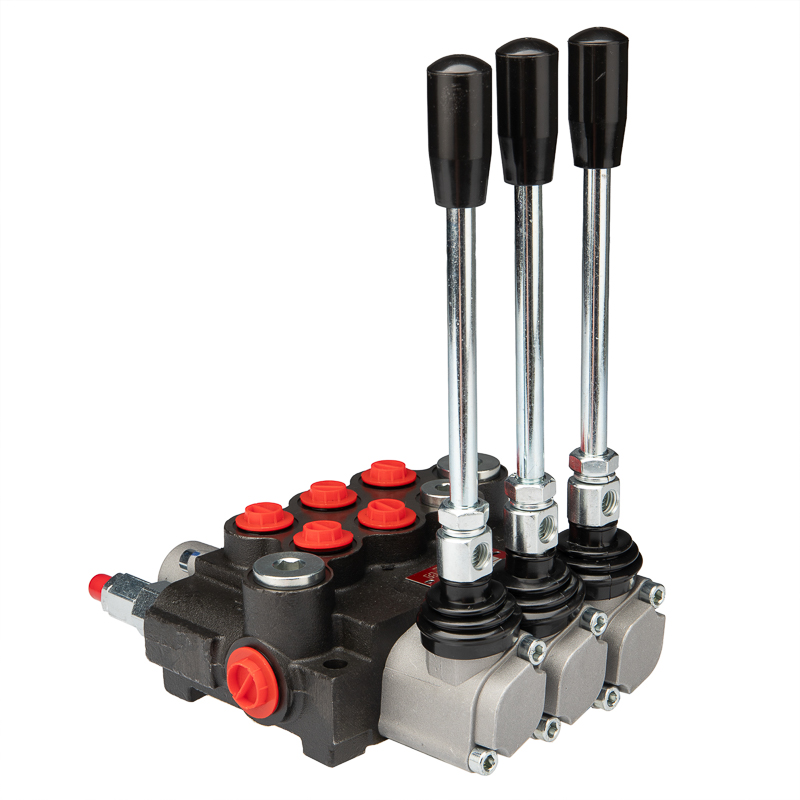

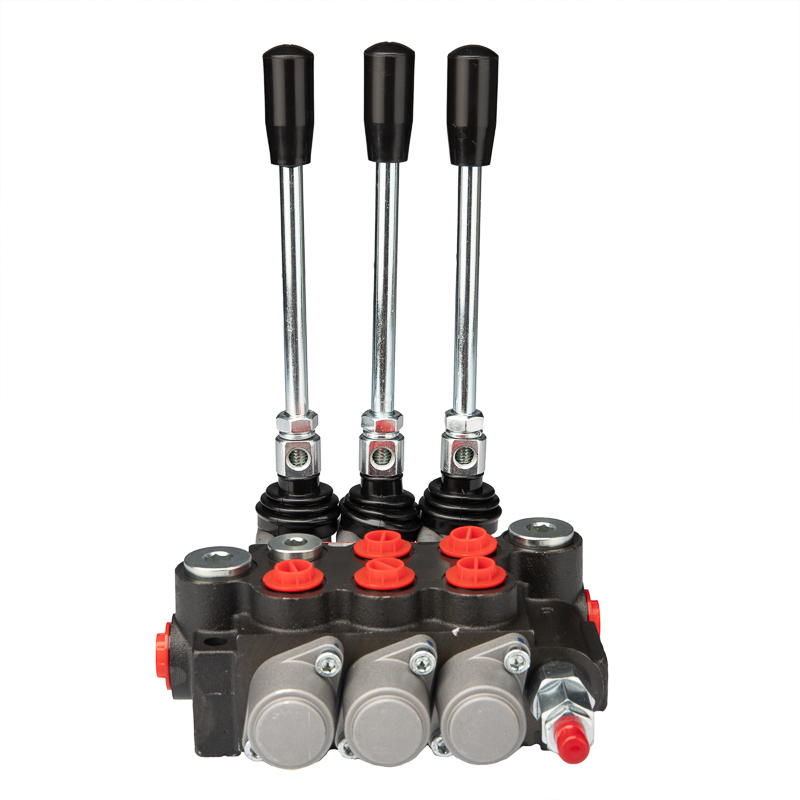

Hydraulický rozvaděč 3 sekce 40L s jednou pístovou sekcí

HYDRAULICKÝ ROZVADĚČ 3SEKČNÍ 40 l/min

s jednou sekcí pro jednočinný válec

Použití:

Rozvaděč je určen pro různé typy strojů, jako jsou zemědělské stroje, traktory,

postřikovače, čelní nakladače TUR, nakladače Cyklop, hydraulické jeřáby HDS, stavební stroje, nakladače, bagry, zametací stroje,

průmyslové stroje a další hydraulicky ovládaná zařízení.

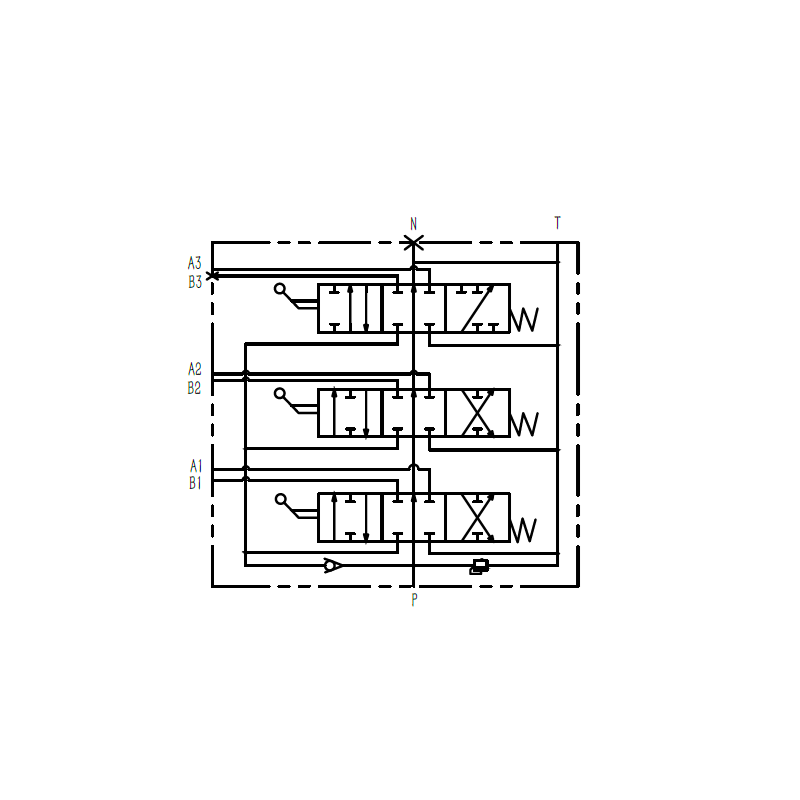

Jednočinná sekce je speciálně uzpůsobena pro ovládání jednočinných hydraulických válců.

Do druhého otvoru této sekce je z výroby zašroubována kovová záslepka. Na tomto místě není nutné

připojovat další vratné vedení. Jednočinný válec se může volně zasunout a neblokuje proud oleje,

který v této době proudí z čerpadla. Jednočinná sekce je velmi užitečná u čelních nakladačů TUR,

které jsou vybaveny jednočinnými válci pro zvedání hlavního rámu.

Obecné informace:

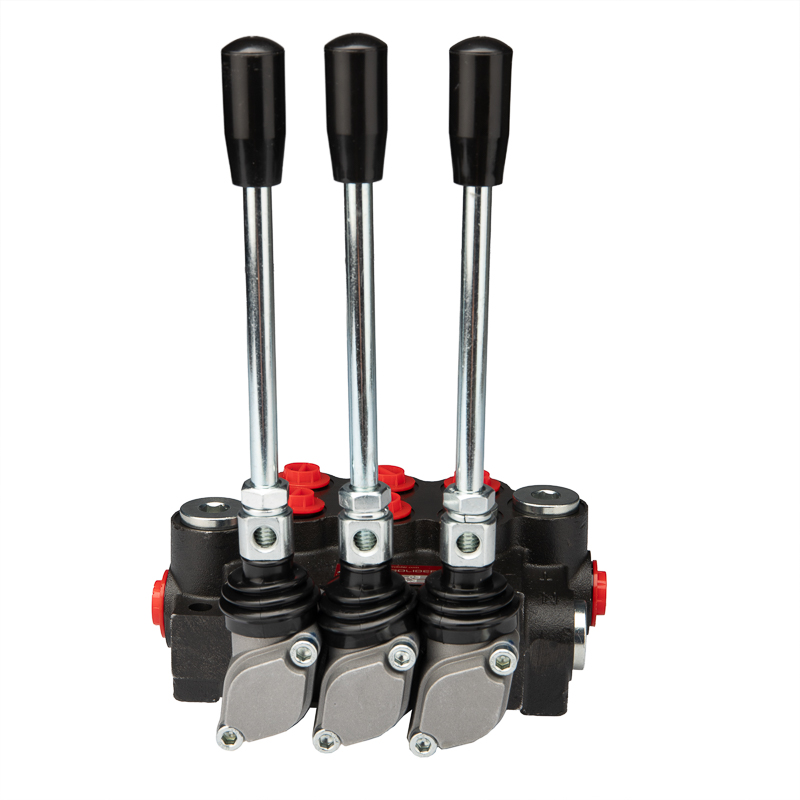

Všechny tři páky jsou třípolohové a odpružené, takže se automaticky vracejí do svislé polohy.

První poloha je neutrální – páka je ve svislé poloze, pístnice válce se nepohybuje a olej proudí do zpátečky.

Druhá poloha je pracovní – páka je nakloněna dopředu a pístnice válce se vysouvá.

Třetí poloha je pracovní – páka je nakloněna dozadu a pístnice válce se zasouvá.

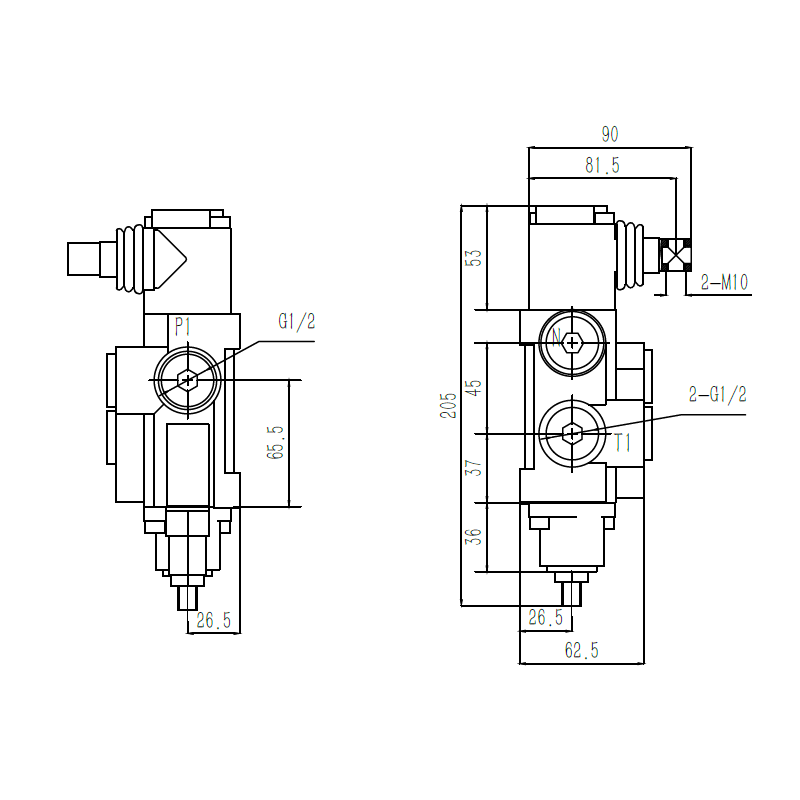

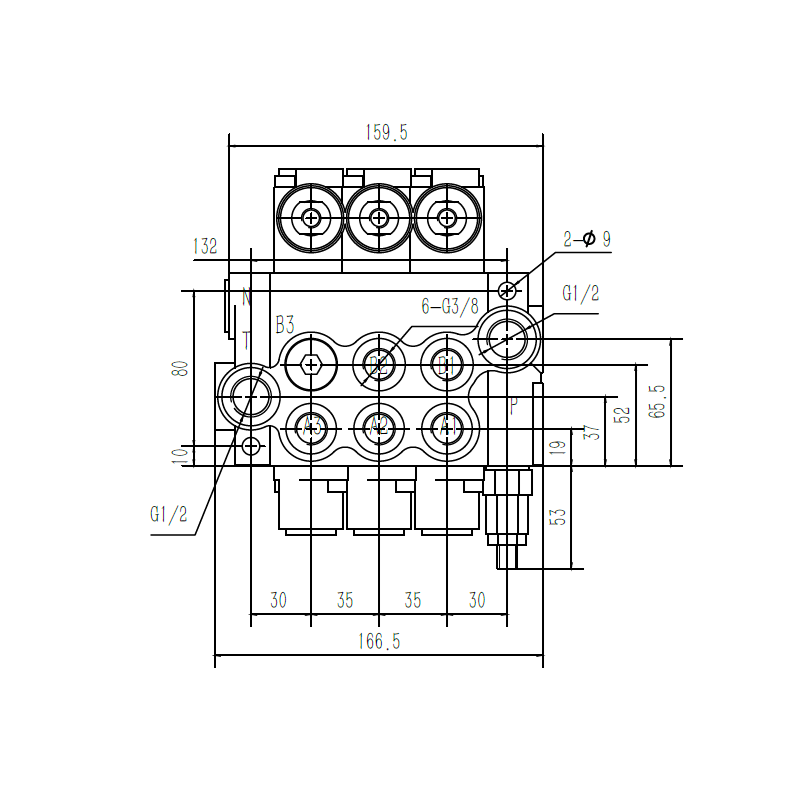

Závity:


Vnitřní závity v tělese:

vstup: 1/2''; zpátečka: 1/2''; pracovní výstupy: 3/8''

Rozsah tlaků:

Maximální tlak na vstupu: 250 bar

Maximální tlak na zpátečce: 50 bar

Maximální tlak na pracovních výstupech: 300 bar

Otevírací tlak přepouštěcího ventilu se proporcionálně zvyšuje se vzrůstajícím průtokem:

180 bar při 10 l/min
190 bar při 20 l/min
200 bar při 30 l/min
210 bar při 40 l/min

Sady pro přesné měření tlaku naleznete v kategorii Manometry – měřicí sady.


Před uvedením do provozu doporučujeme zkontrolovat a nastavit odpovídající tlak.
Tlak lze nastavit samostatně – jedna celá otáčka odpovídá změně přibližně o 30 bar.

Rozsah teplot a typ oleje:

Přípustná teplota okolí: od −40 °C do +60 °C

Přípustná teplota oleje: od −15 °C do +80 °C

Doporučený hydraulický olej na bázi minerálního oleje, například HL 32 nebo HL 46.
