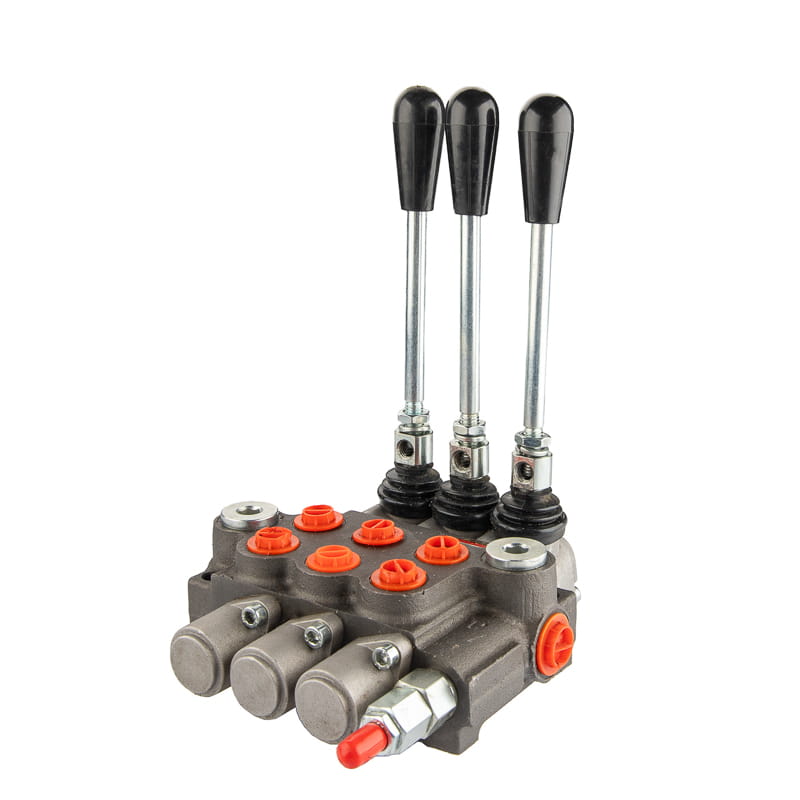

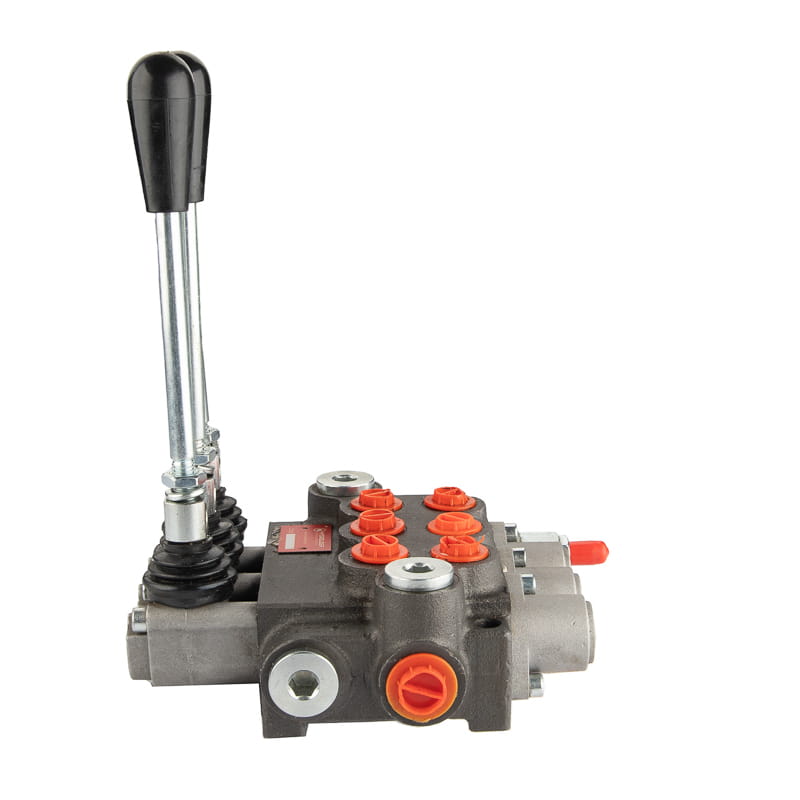

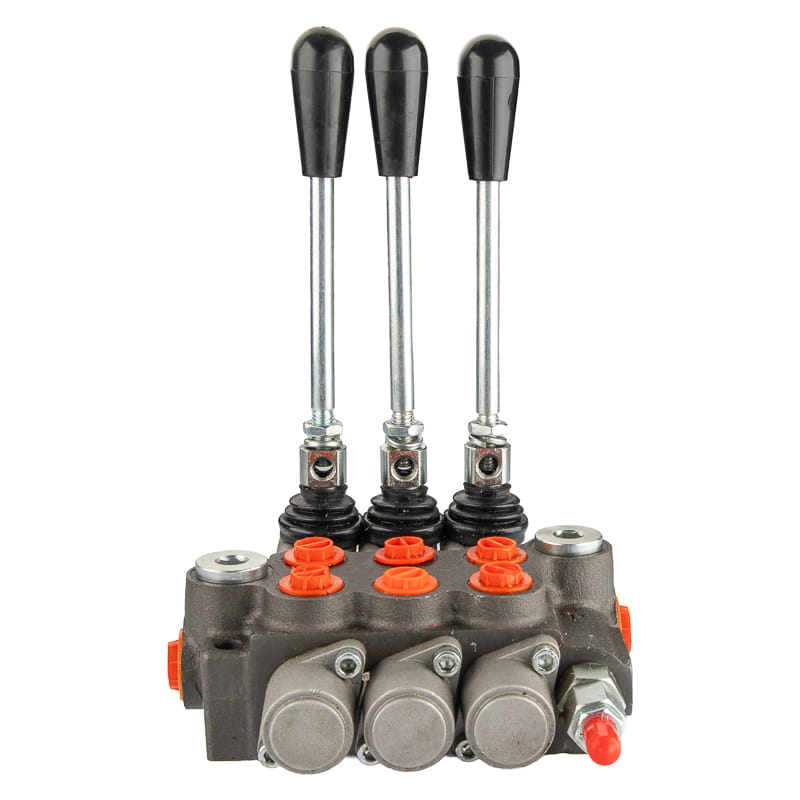

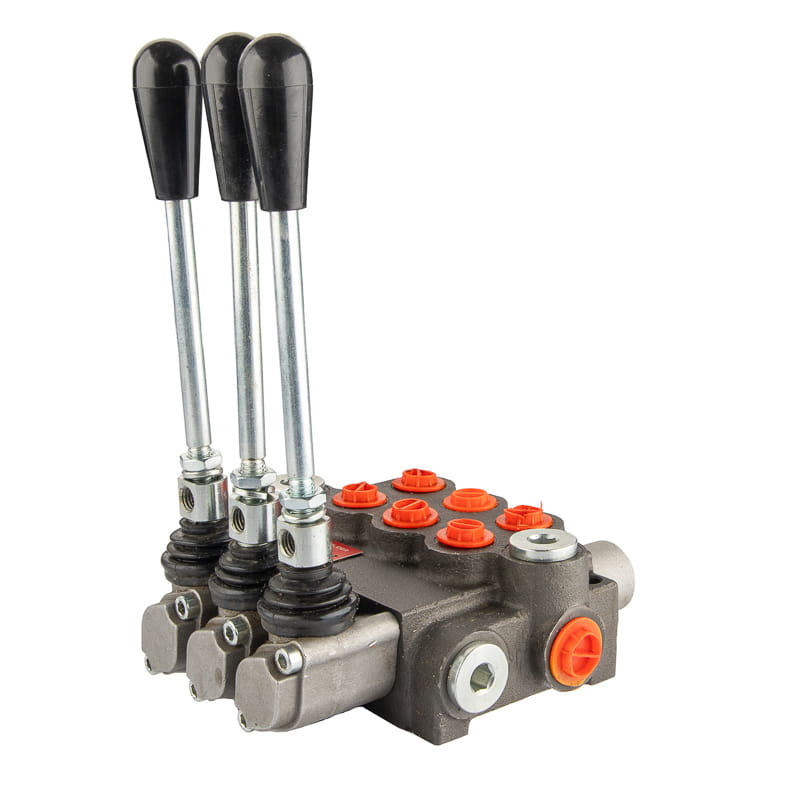

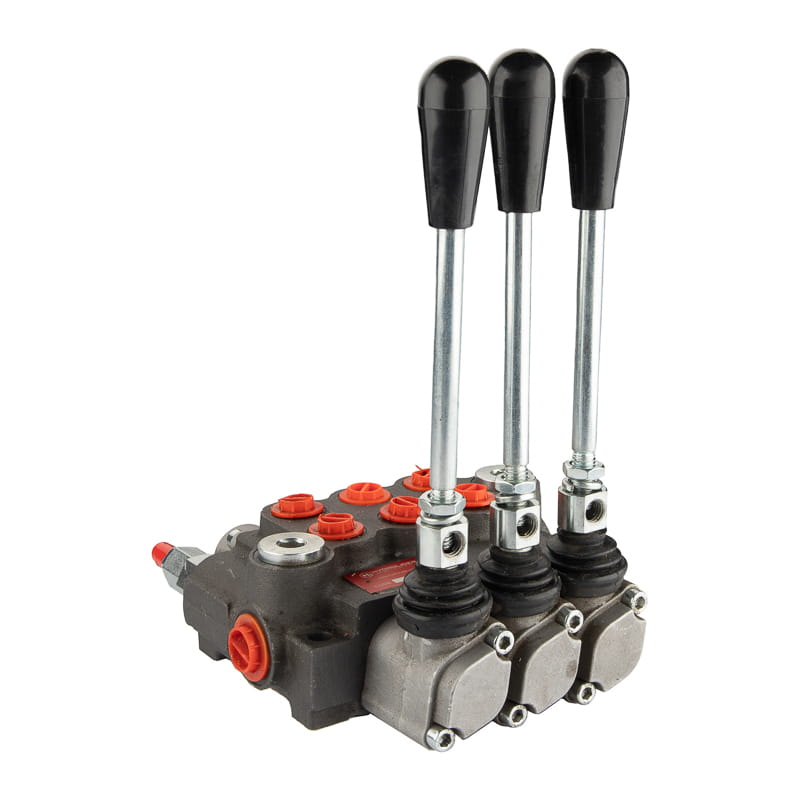

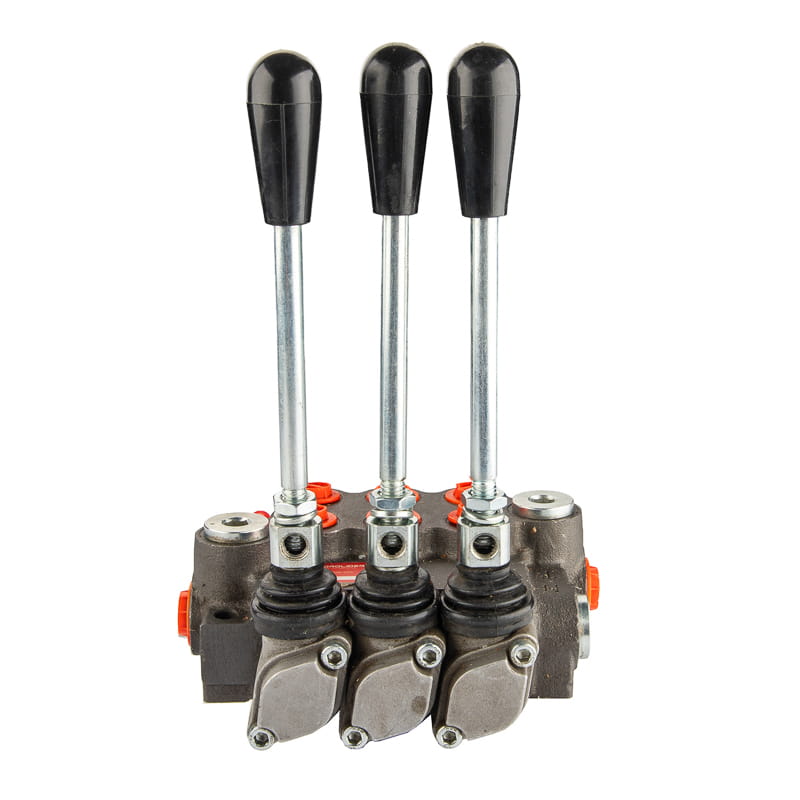

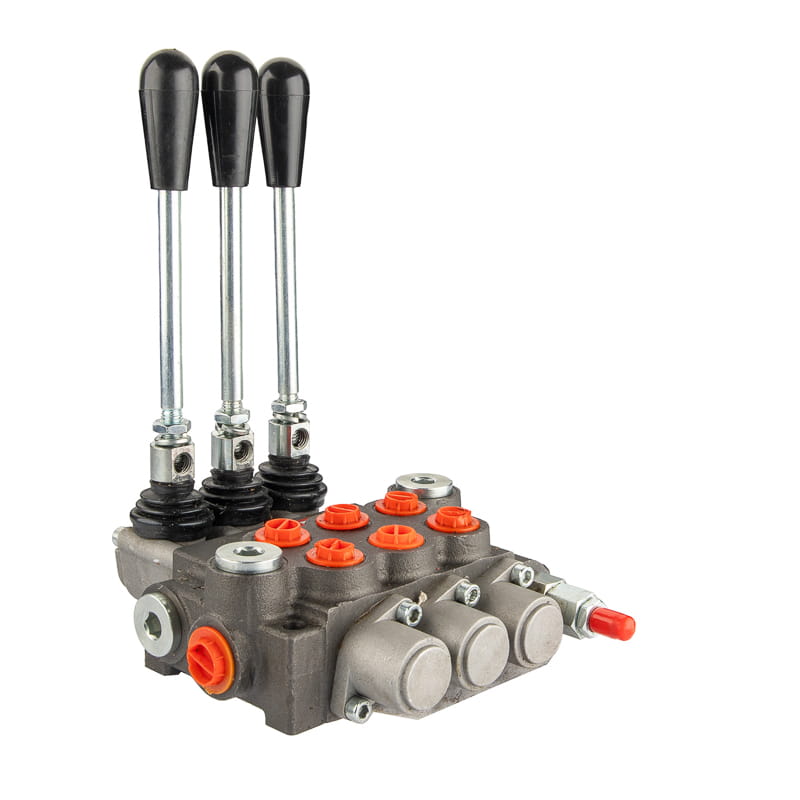

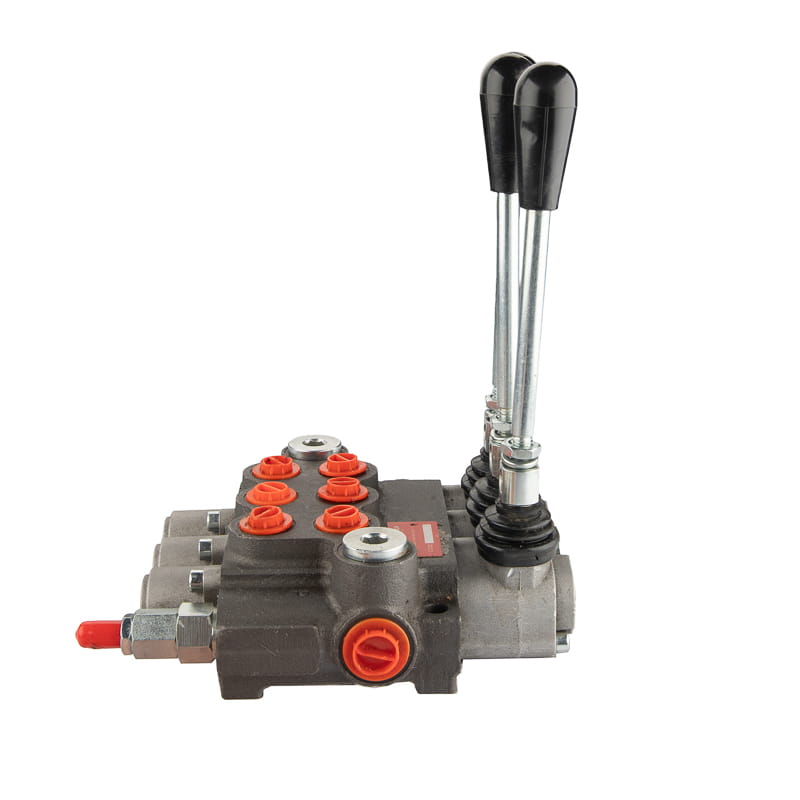

Hydraulický rozvaděč 3 sekce 40L dvě sekce s aretací Hydrolider

3SEKČNÍ HYDRAULICKÝ ROZDĚLOVAČ P40L/min HYDROLIDER

DVĚ SEKCE SE ZÁPADKOU

Aplikace

Je široce používán v hydraulických systémech ve stavebnictví, zemědělství a průmyslu.

Rozdělovač je uzpůsoben pro různé typy strojů, jako například: zemědělské stroje, traktory,

postřikovače, tahače, kyklopy, nakladače HDS, stavební stroje, nakladače, bagry, zametače,

průmyslové stroje a další hydraulicky ovládaná zařízení.

Díky páce se západkou je rozdělovač ideální pro ovládání hydraulického motoru.

Můžete nastartovat motor a odejít od rozdělovače, aniž byste museli neustále držet páku.

Při použití rozdělovače s aretační pákou k ovládání pohonu,

Musíte vědět, že po dokončení cyklu se páka automaticky nezavře zpět.

poté se přepouštěcí ventil a čerpadlo zatěžují, dokud se páka ručně nepohne.

Toto je typická operace, všechny západkové rozdělovače dostupné na trhu tuto funkci mají.

Obecné informace

Maximální průtok až 40 l/min. Ovládání jednočinným a dvojčinným motorem nebo válcem.

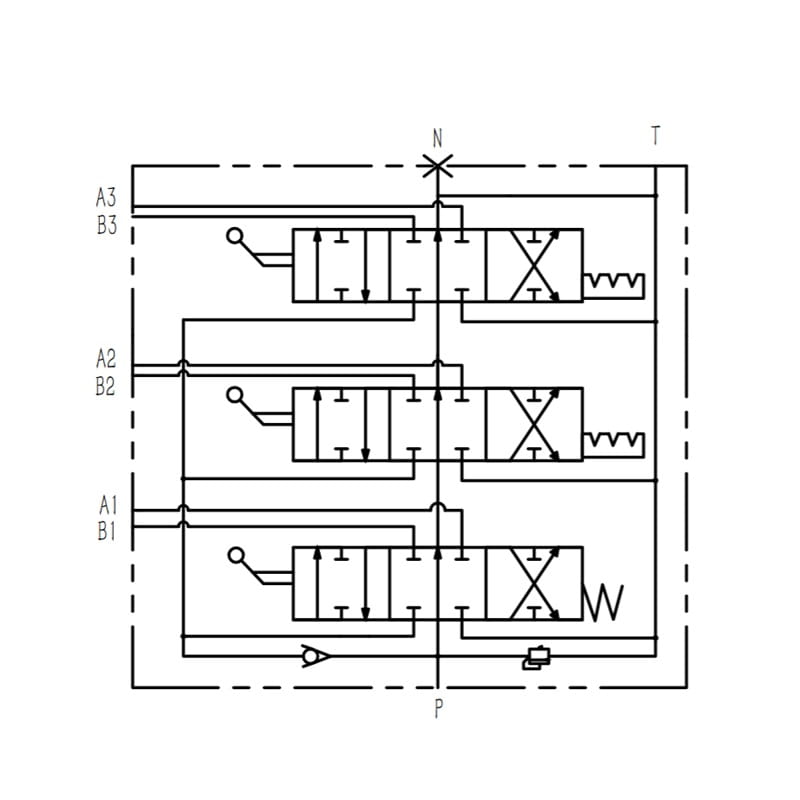

První třípolohová páka (1 - 0 - 2) je pružně zatížená, tj. sama se vrací do neutrální polohy.

Poloha 0 neutrální (páka ve svislé poloze) pístní tyč válce je v klidu - olej proudí do přepadu.

Pracovní poloha 1 (páka nastavená v diagonální poloze dopředu) pístní tyč válce se vysouvá.

Pracovní poloha 2 (páka nastavená do diagonální polohy dozadu) se pístnice válce zasouvá.

Druhá a třetí třípolohová páka (1 - 0 - 2) jsou se západkou, tj. drží polohu v pracovní poloze.

Poloha 0 neutrál (páka ve svislé poloze) motor stojí - olej proudí do přepadové nádrže.

Provozní poloha 1 (páka nastavená do diagonální polohy vpřed) se motor otáčí doleva.

Provozní poloha 2 (páka nastavená do diagonální polohy dozadu) se motor otáčí doprava.

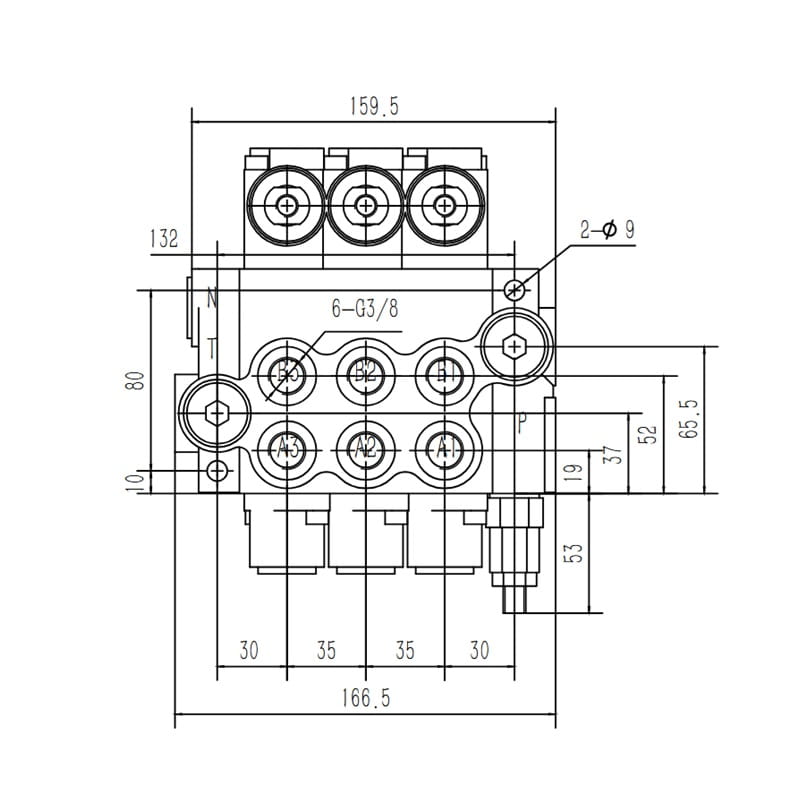

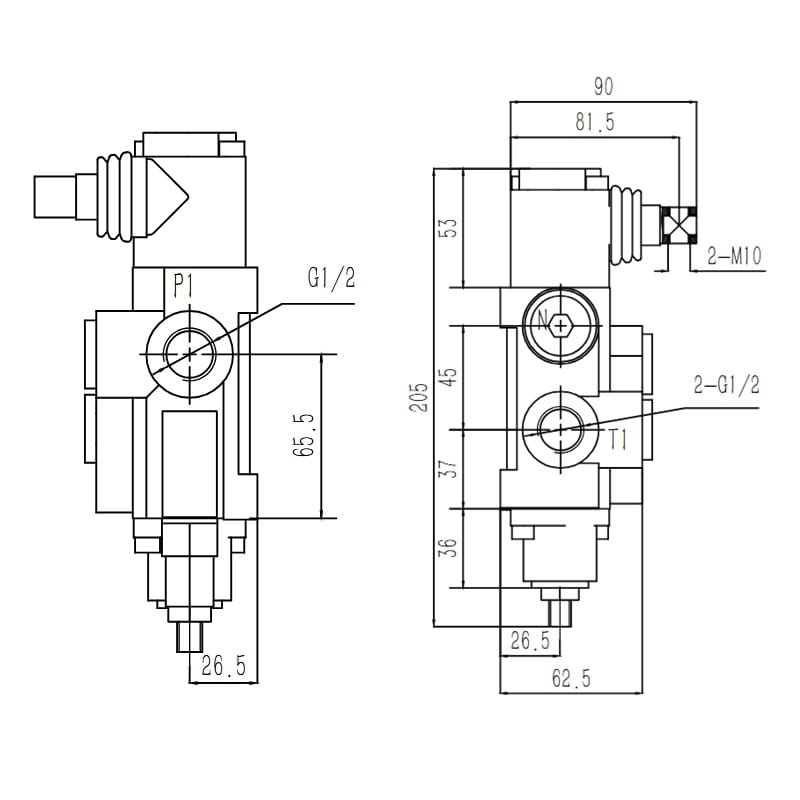

Vlákna

Vnitřní závity v těle:

přívod: 1/2''; zpátečka: 1/2''; sekce: 3/8''
