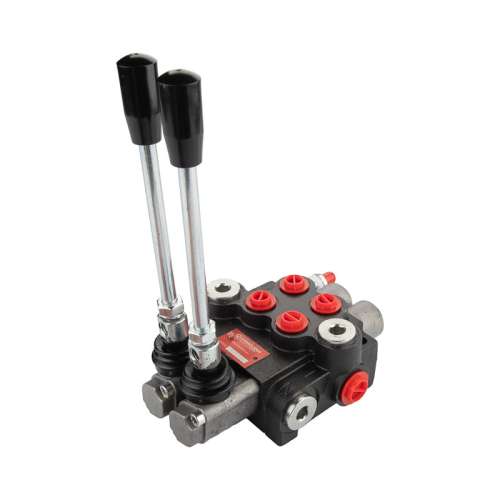

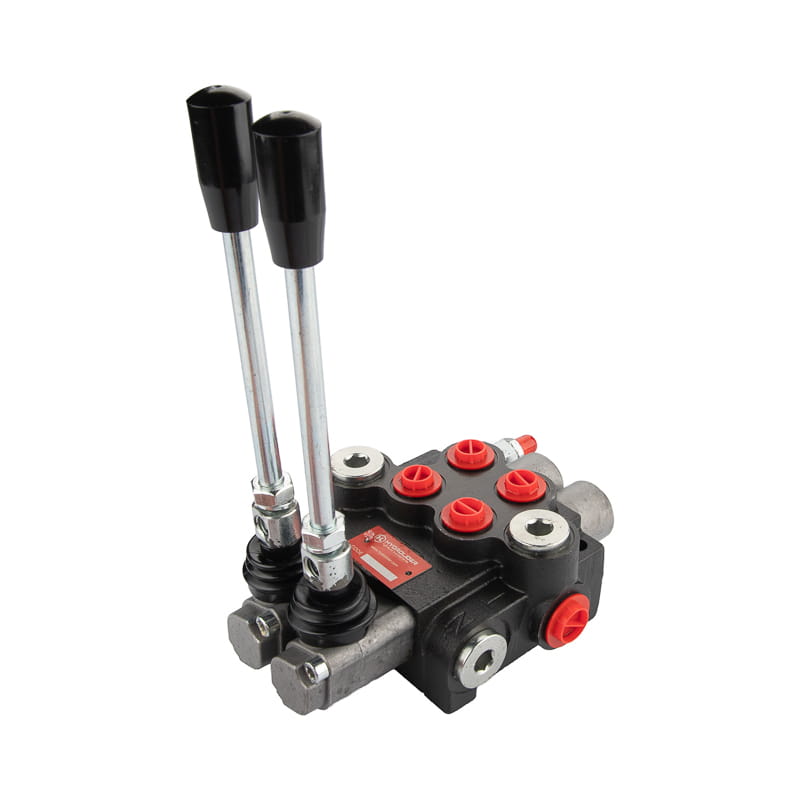

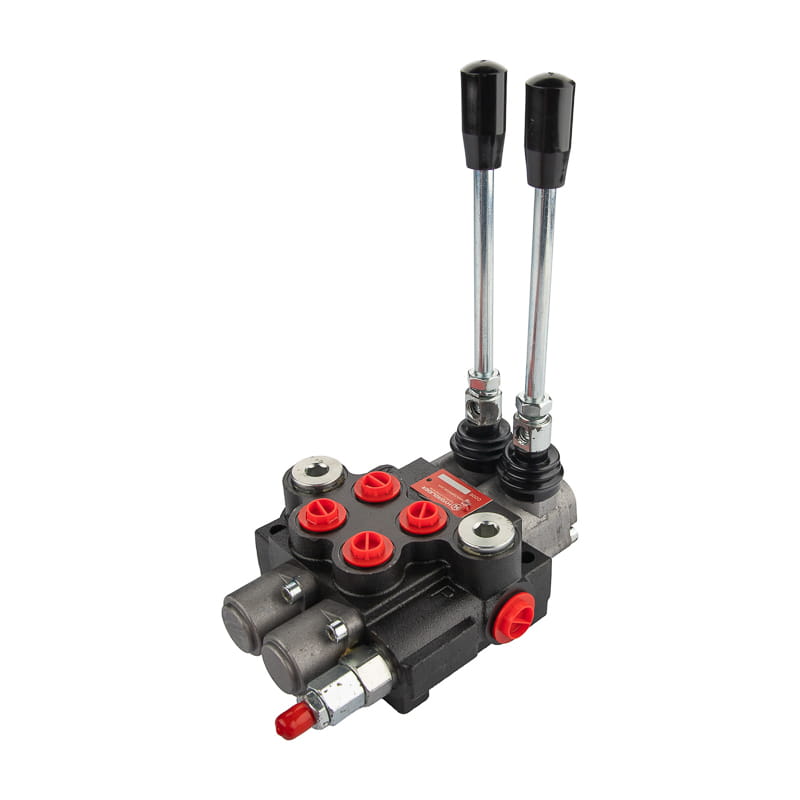

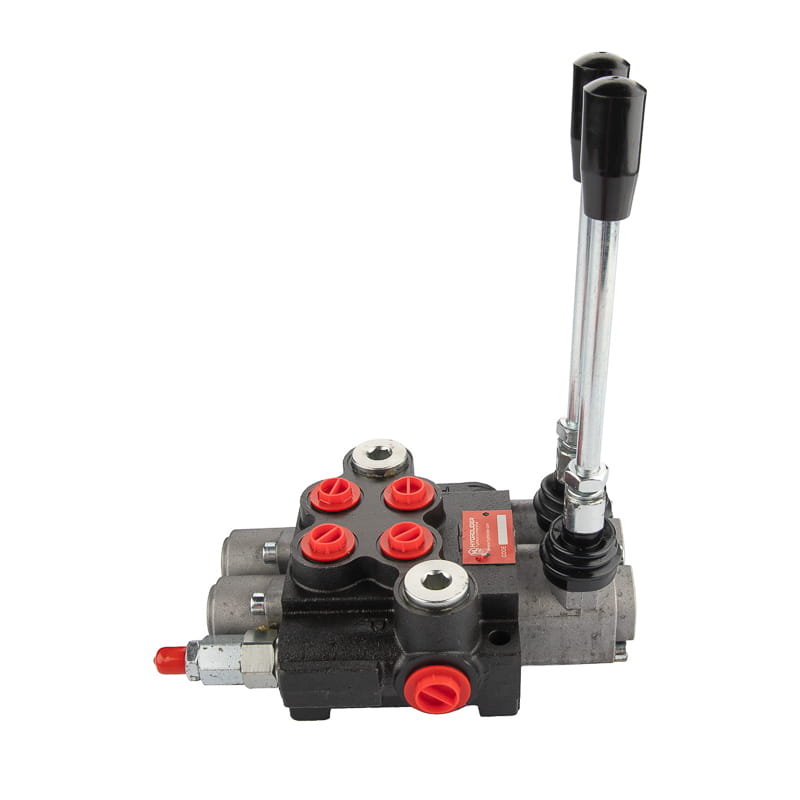

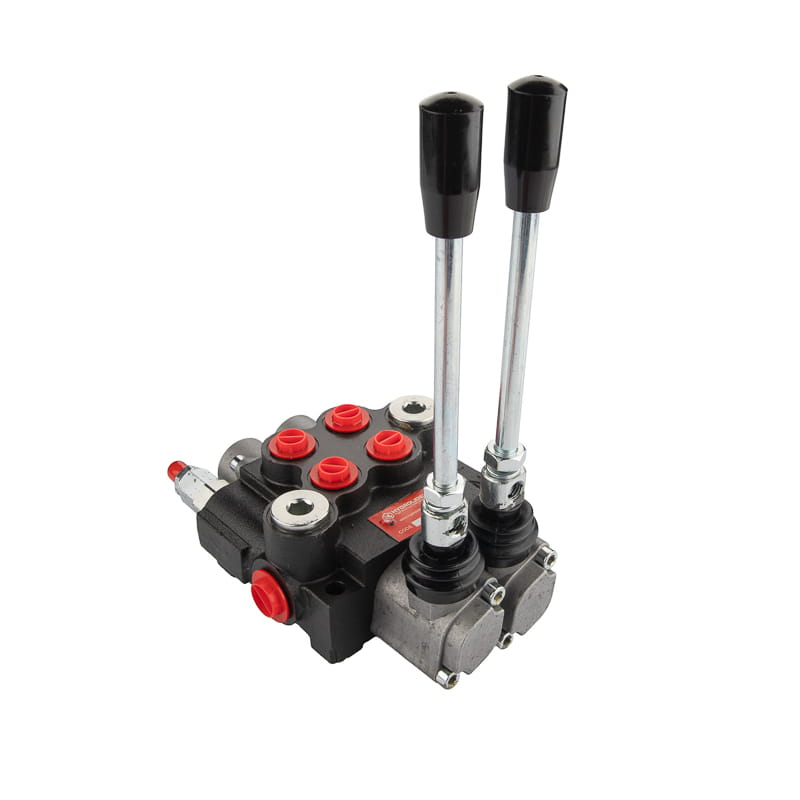

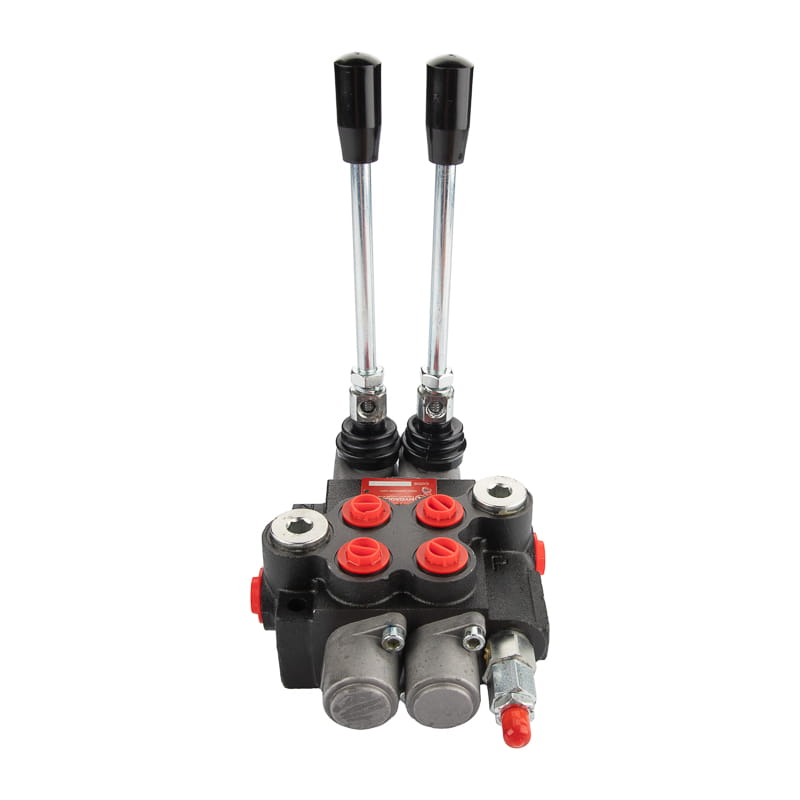

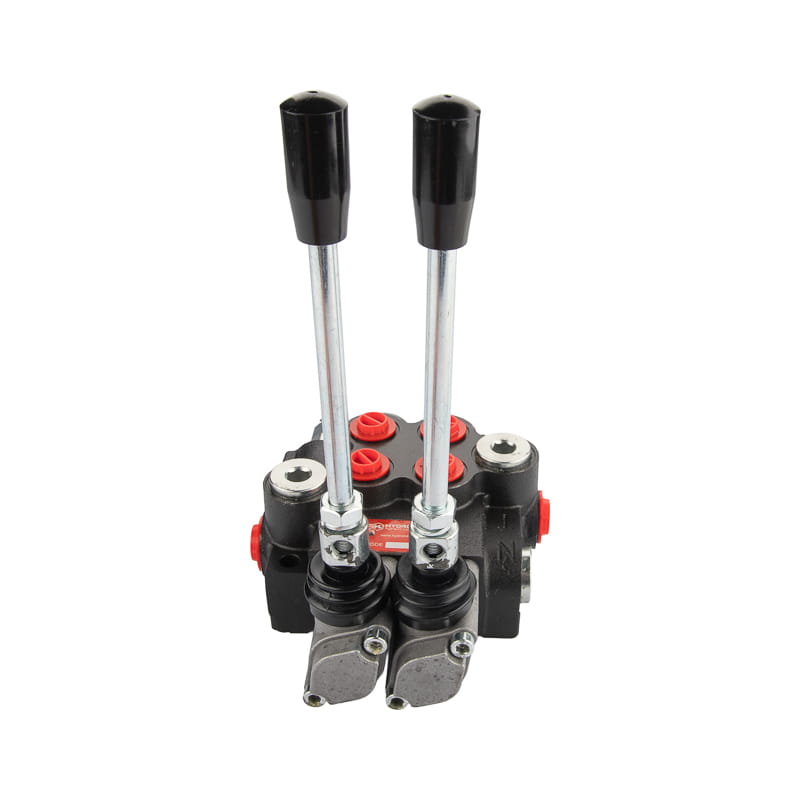

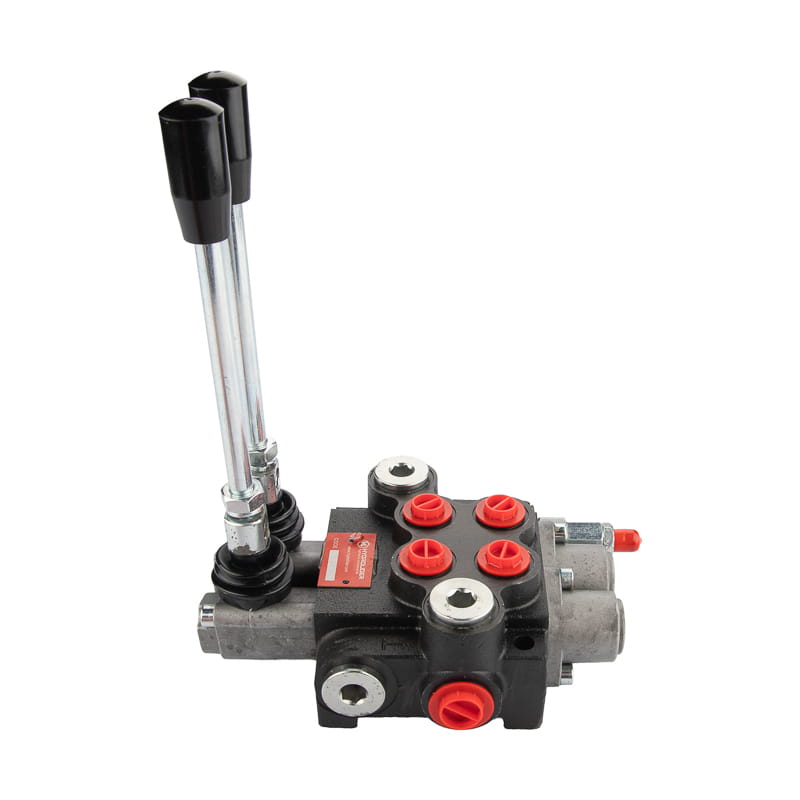

Hydraulický rozvaděč 2 sekce 40L Hydrolider s jednou sekcí a západkou

2SEKČNÍ HYDRAULICKÝ ROZDĚLOVAČ P40L/min HYDROLIDER

S JEDNOU SEKCÍ SE ZÁPADKOU

Aplikace:

Je široce používán v hydraulických systémech ve stavebnictví, zemědělství a průmyslu.

Rozdělovač je uzpůsoben pro různé typy strojů, jako například: zemědělské stroje, traktory,

postřikovače, tahače, kyklopy, nakladače HDS, stavební stroje, nakladače, bagry, zametače,

průmyslové stroje a další hydraulicky ovládaná zařízení.

Díky páce se západkou je rozdělovač ideální pro ovládání hydraulického motoru.

Můžete nastartovat motor a odejít od rozdělovače, aniž byste museli neustále držet páku.

Při použití rozdělovače s aretační pákou k ovládání pohonu,

Musíte vědět, že po dokončení cyklu se páka automaticky nezavře zpět.

poté se přepouštěcí ventil a čerpadlo zatěžují, dokud se páka ručně nepohne.

Toto je typická operace, všechny západkové rozdělovače dostupné na trhu tuto funkci mají.

Technické údaje:

Maximální průtok až 40 l/min. Ovládání jednočinným a dvojčinným motorem nebo válcem.

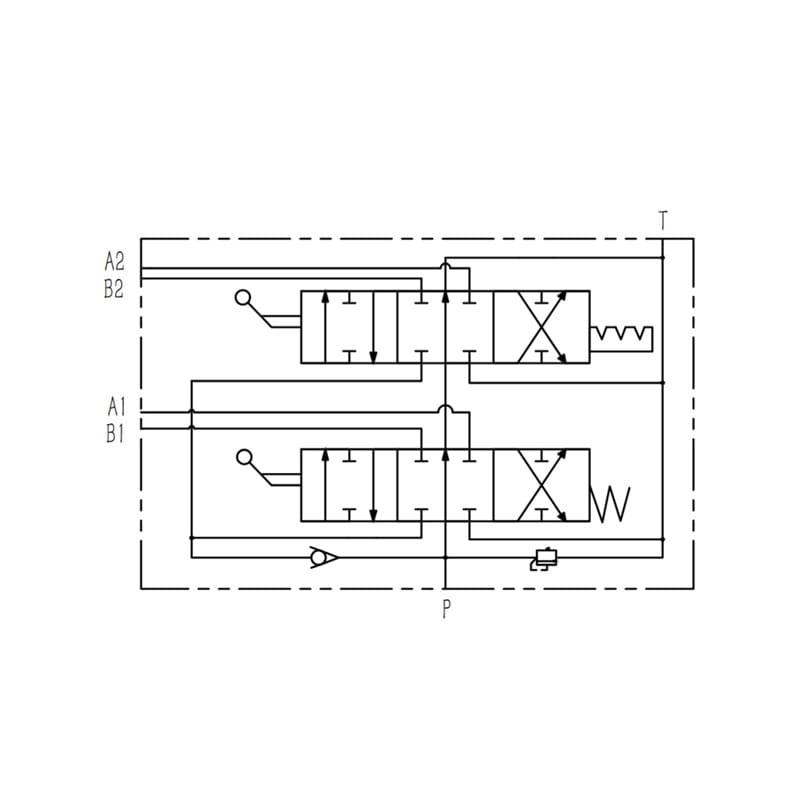

První třípolohová páka (1 - 0 - 2) je pružně zatížená, tj. sama se vrací do neutrální polohy.

Poloha 0 neutrální (páka ve svislé poloze) pístní tyč válce je v klidu - olej proudí do přepadu.

Pracovní poloha 1 (páka nastavená v diagonální poloze dopředu) pístní tyč válce se vysouvá.

Pracovní poloha 2 (páka nastavená do diagonální polohy dozadu) se pístnice válce zasouvá.

Druhá třípolohová páka (1 - 0 - 2) je se západkou, tj. drží polohu v pracovní poloze.

Poloha 0 neutrál (páka ve svislé poloze) motor stojí - olej proudí do přepadové nádrže.

Provozní poloha 1 (páka nastavená do diagonální polohy vpřed) se motor otáčí doleva.

Provozní poloha 2 (páka nastavená do diagonální polohy dozadu) se motor otáčí doprava.

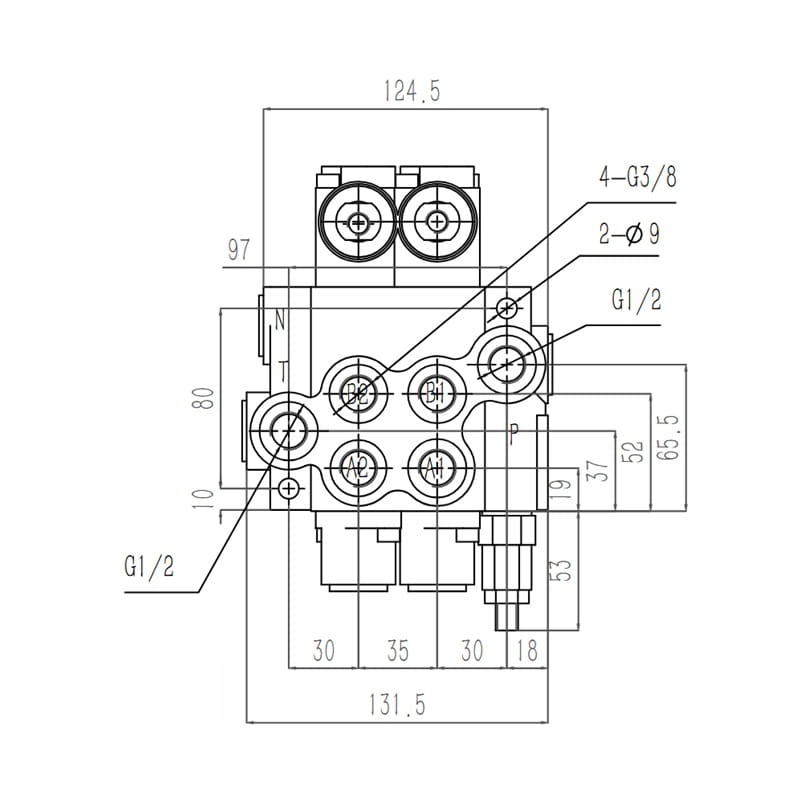

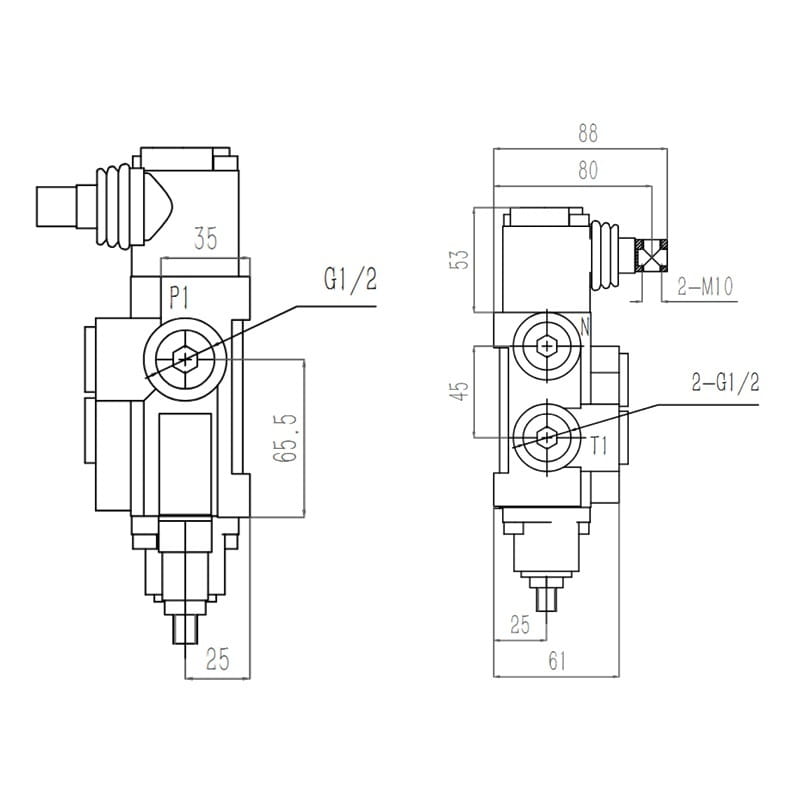

Vlákna:

Vnitřní závity v těle:

přívod: 1/2''; zpátečka: 1/2''; sekce: 3/8''

 Nastavení přepouštěcího ventilu:

Otevírací tlak přepouštěcího ventilu se úměrně zvyšuje se zvyšujícím se průtokem:

180 barů při 10 l/min
190 barů při 20 l/min
200 barů při 30 l/min
210 barů při 40 l/min

Nastavení přepouštěcího ventilu:

Sady pro přesné měření tlaku naleznete v sekci Tlakoměry - Měřicí sady.

Před spuštěním se doporučuje zkontrolovat a nastavit správný tlak.

Možnost nezávislého nastavení, plné otočení se mění o 30 barů.

Pracovní podmínky:

Přípustná okolní teplota: -40 °C až +60 °C

Přípustná teplota oleje: -15 °C až +80 °C

Doporučený hydraulický olej na bázi minerálního oleje, např. HL 32 nebo HL 46

Maximální přívodní tlak: 250 barů

Maximální vratný tlak: 50 barů

Maximální tlak na sekcích: 300 barů
