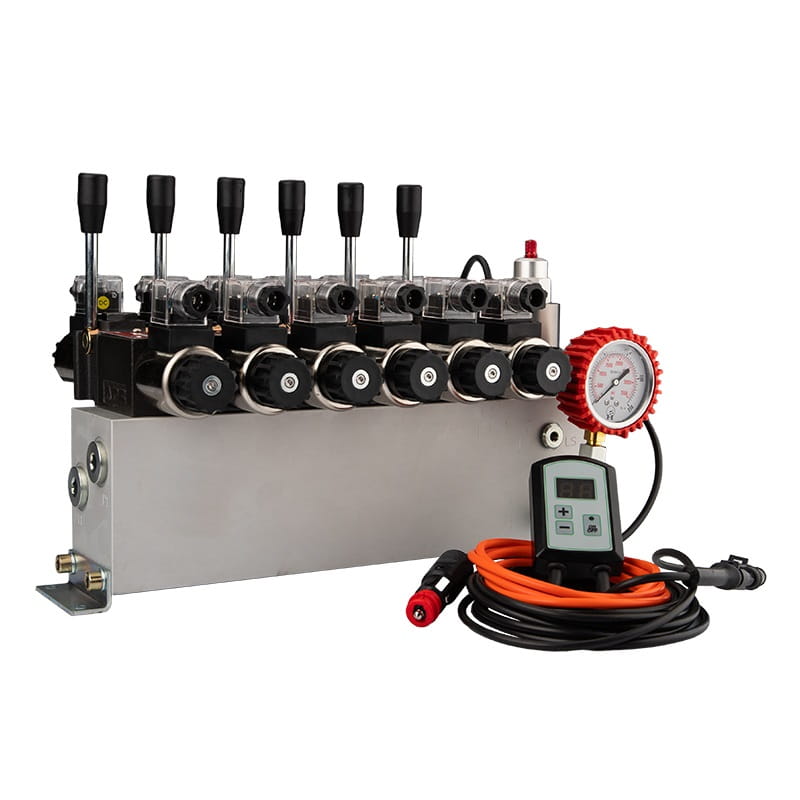

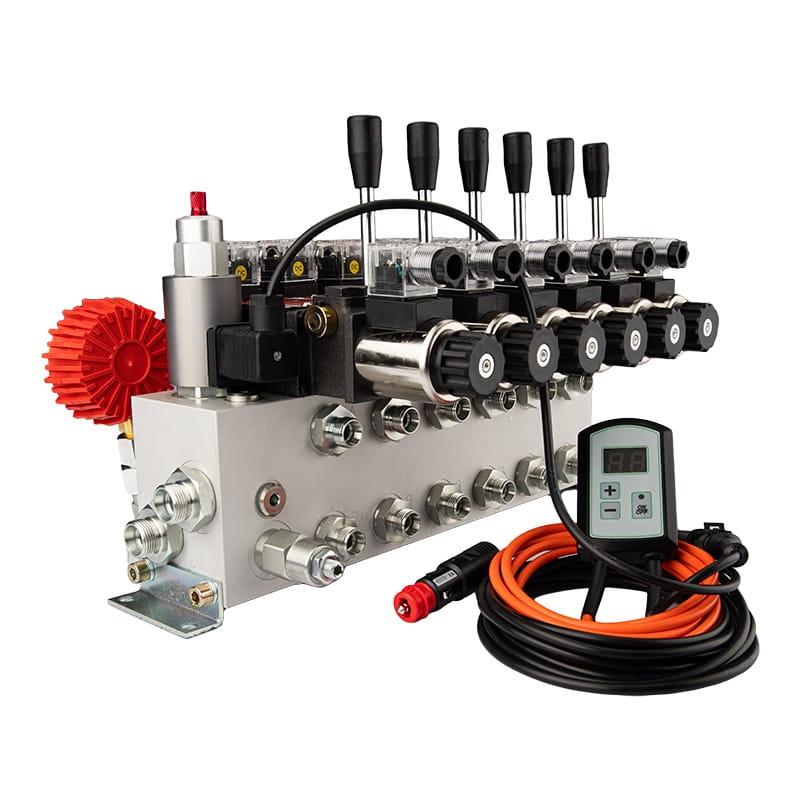

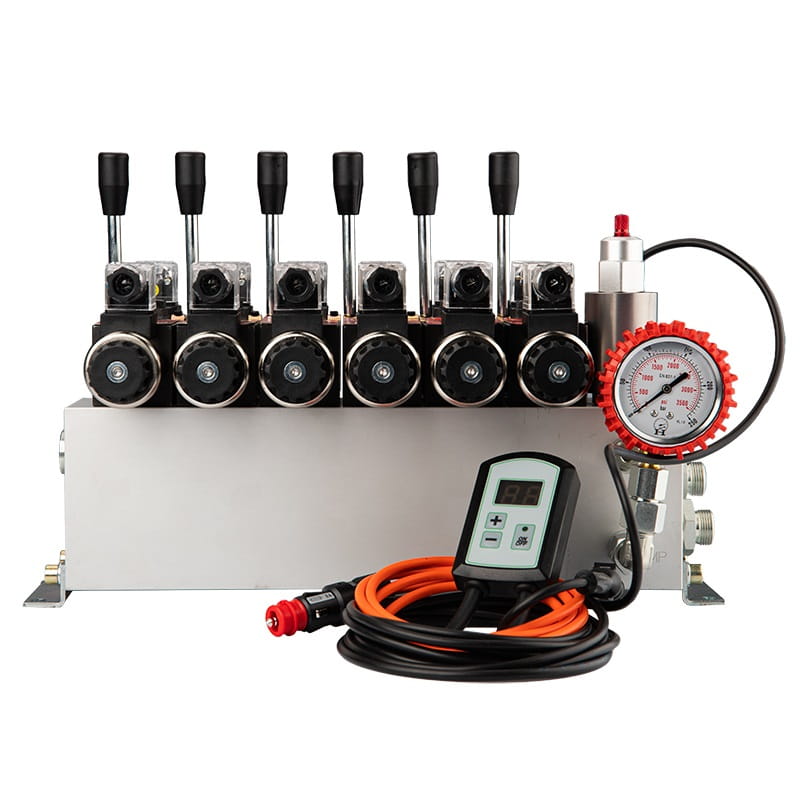

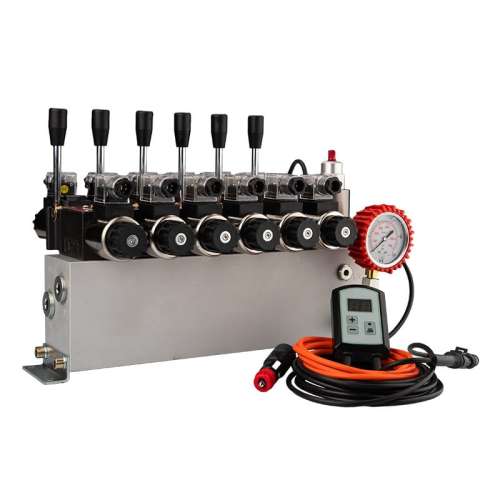

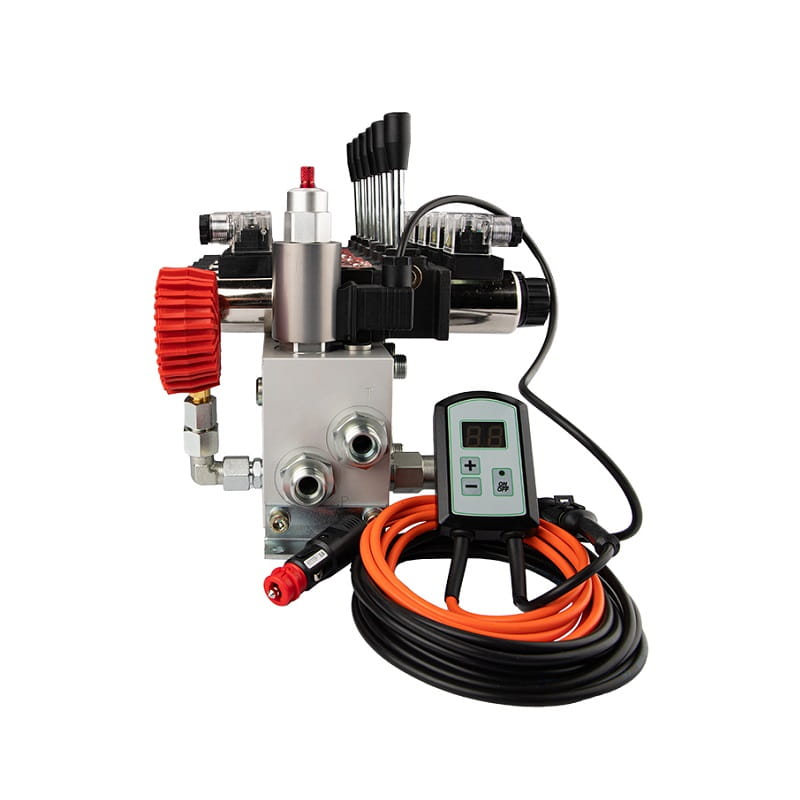

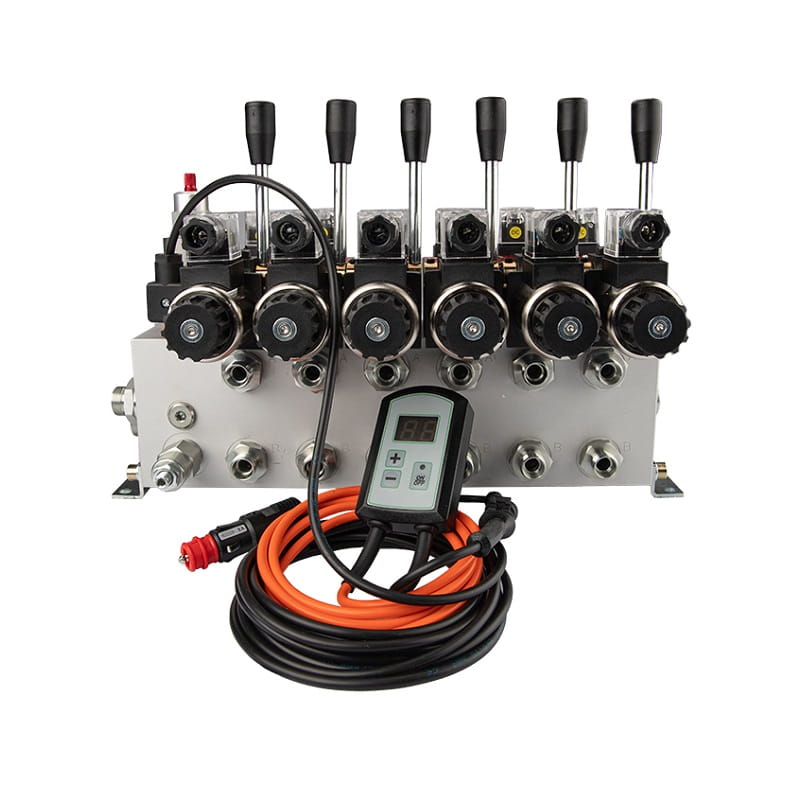

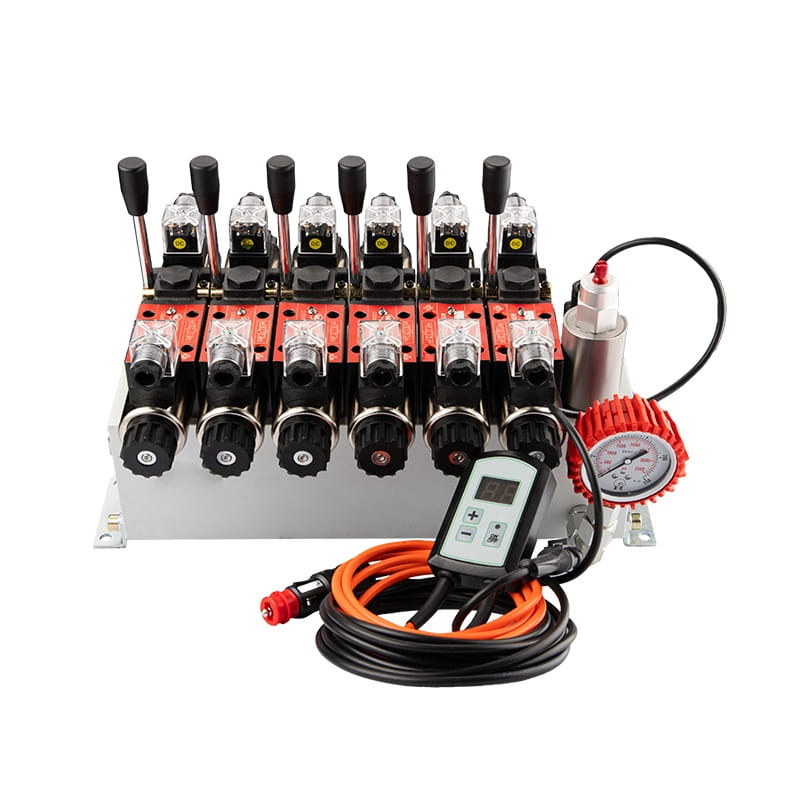

Hydraulický rozdělovač 6sekční 12V blok typ Cetop 3 NG6 s proporcionálním regulátorem průtoku kompletní s proporcionálním ventilovým regulátorem ARPWM, manometr, elektrické zástrčky a přípojky

Rozvaděč je přizpůsoben různým typům strojů jako jsou: zemědělské stroje, traktory, postřikovače, nakladače HDS, stavební stroje, nakladače, bagry, zametače, průmyslové stroje, lesnické stroje a další. Ovládání jednostranných a oboustranných válců, motorů v obou směrech.

Napájení regulátoru a rozdělovačů:

12V DC

Počet podporovaných pracovních sekcí:

6

Maximální průtok na P/T vedení:

114 l/min

Maximální tlak na P a A/B:

Rozsah nastavení průtoku na pracovních
sekcích P / AB:

Materiál:

Ocelová tělesa a šoupátka rozdělovačů, plastové elektrické zástrčky a utahovací matice, hliníkový blok.

Porty pro připojení P/T:

Připojovací porty na sekcích A/B:

Připojovací port na lince LS:

G 1/4"

Doplňková výbava:

• Regulátor průtoku s odlehčením čerpadla

• Přepouštěcí ventil je z výroby nastaven na 180 bar

• Glycerinový manometr na stupnici 0 - 250 bar
• Regulátor proporcionálního ventilu ARPWM V1-0
• Výstup LS do čerpadla.

• Elektrické zástrčky s diodami, které se rozsvítí při přivedení proudu do cívek.

• Přípojky s vnějšími závity pro hadice. P/T: M22x1,5 ; A/B: M18x1,5

Teplotní rozsah a typ oleje:

• Přípustná okolní teplota: -40 C až +60 C
• Přípustná teplota oleje: -15 C až +80 C
• Doporučený hydraulický olej na bázi minerálního oleje, např. HL 32 nebo HL 46
• Doporučená filtrace oleje na úrovni 10 - 15 µ

Princip činnosti distributora:

Rozdělovač má regulátor průtoku ovládaný elektricky nebo ručně. Regulátor má funkci odlehčení čerpadla, když čerpadlo dodává olej do rozdělovače a obsluha neřídí žádnou ze sekcí. Šest rozdělovačů zajišťuje ovládání 6 nezávislých sekcí, např. 6 samostatně pracujících dvojčinných pohonů. Výstup LS umožňuje instalaci rozdělovače pro stroje vybavené čerpadlem pracujícím v systému LS.

Ovládání splitteru:

Regulátor Arete reguluje průtok ve všech sekcích současně. Pokud stroj vyžaduje nastavení jednotlivých průtoků na každé sekci, je vyžadován speciálně navržený ovladač.  Regulátor lze ovládat i ručně, přímo z pozice rozdělovače, pomocí knoflíku. Ruční  ovládání reguluje průtok na všech sekcích současně, stejně jako u ovladače Arete.

K ovládání rozvaděčů můžete použít hotové ovládací panely Salvarani dostupné pod čísly  1.10.61.35.911610; 1.10.61.35.911610.5; 1.10.61.35.911610.7; 1.10.62.006, nebo ovládací panely Hydrolider dostupné pod čísly 1.10.61.061; 1.10.61.062. Rozdělovače lze ovládat i ručně, přímo z pozice rozvaděče pomocí páky.
