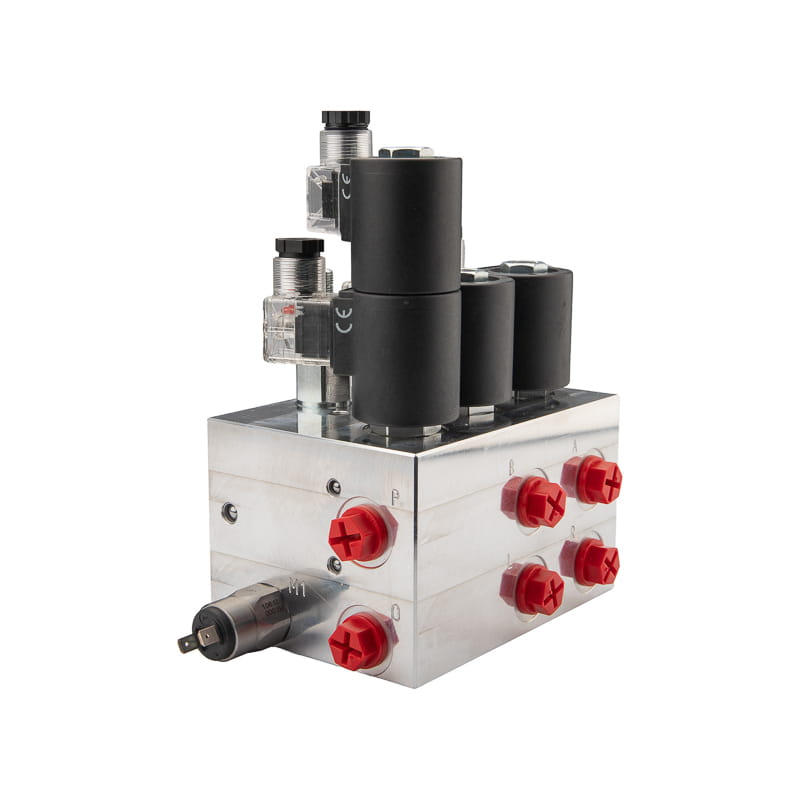

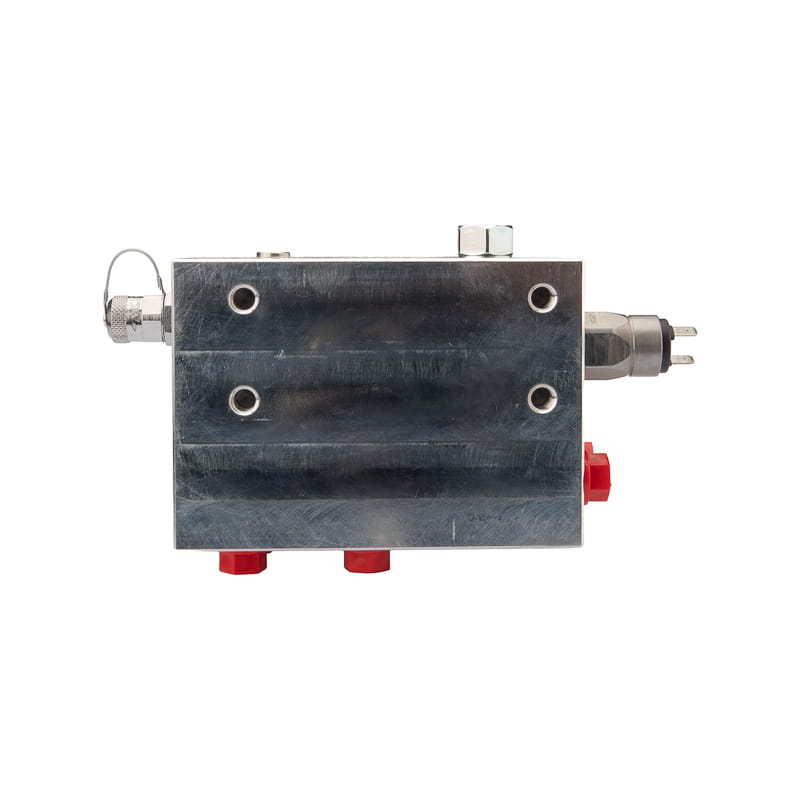

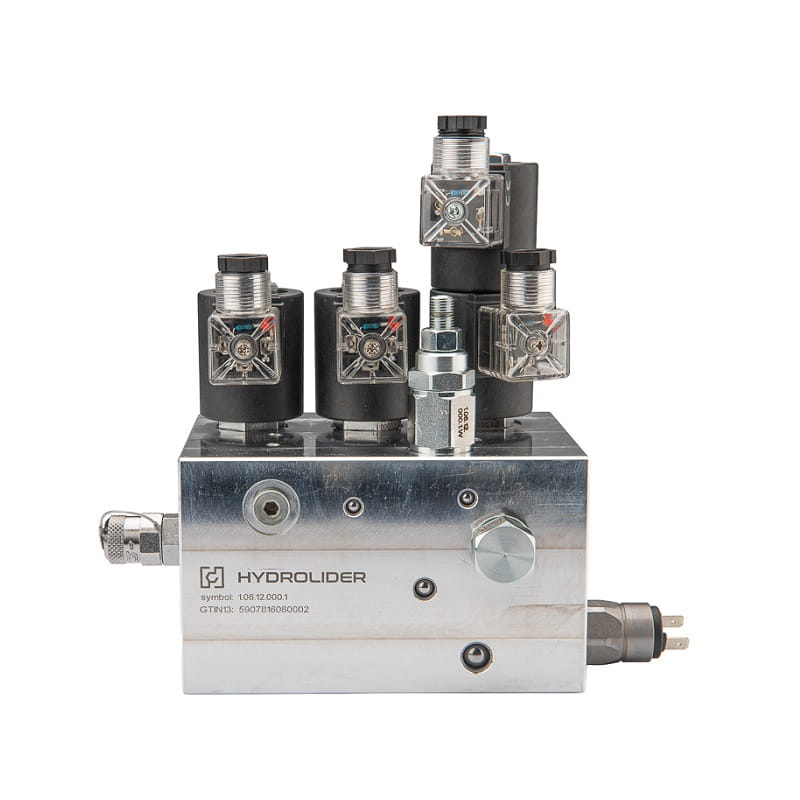

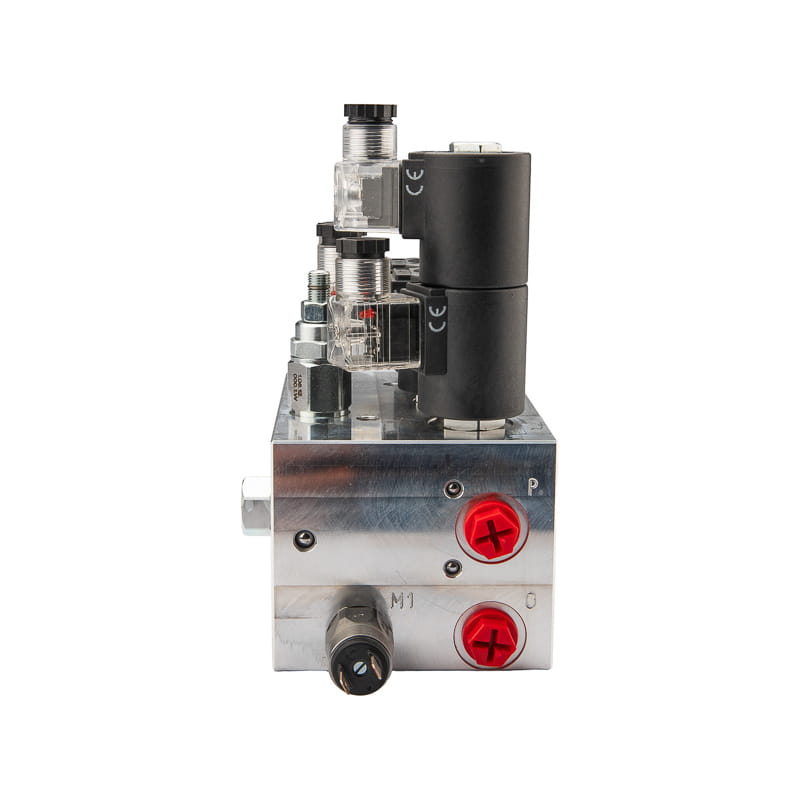

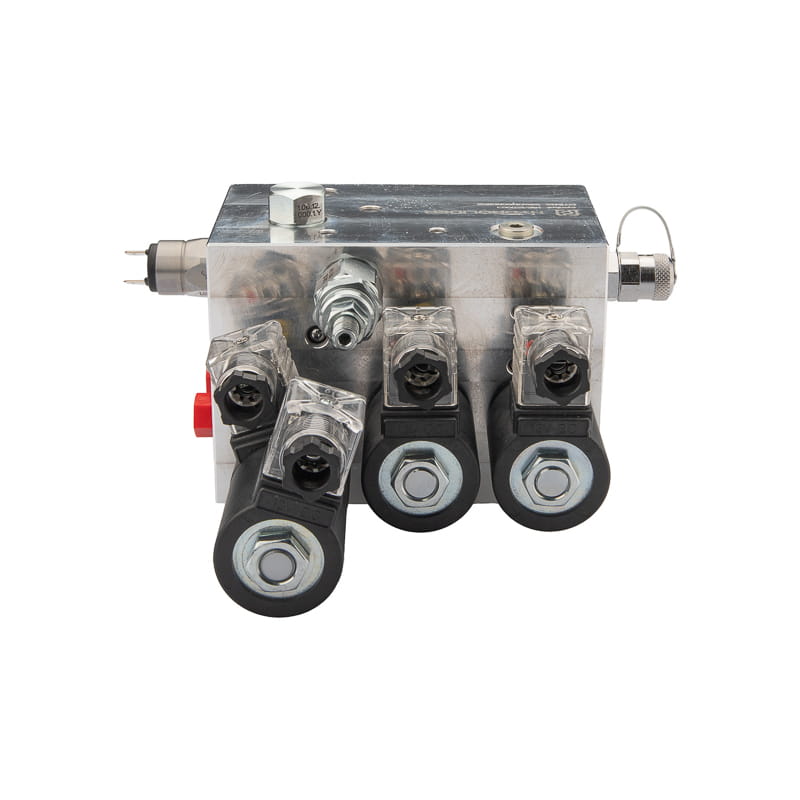

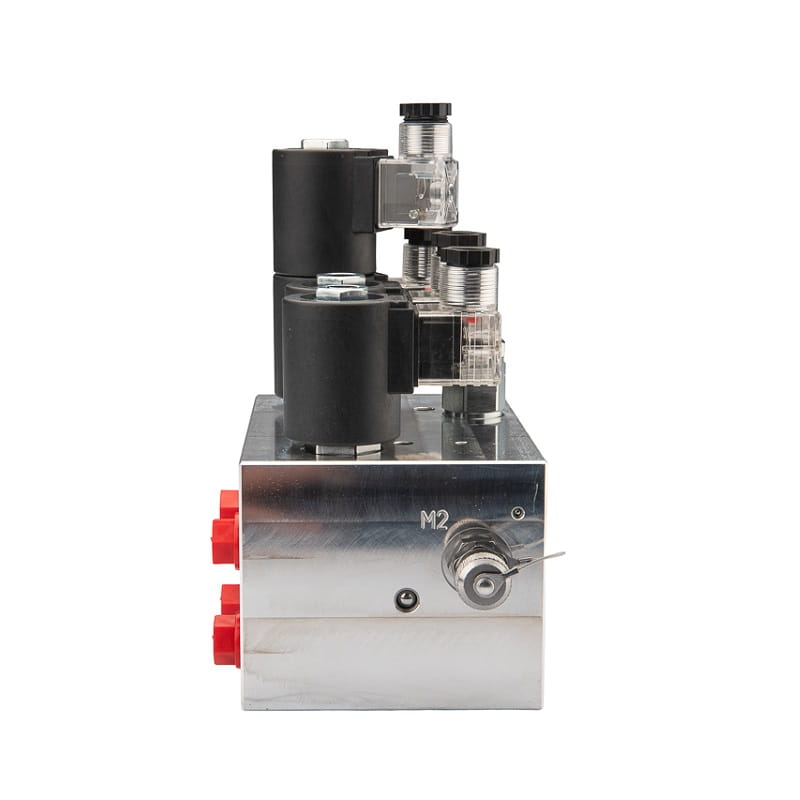

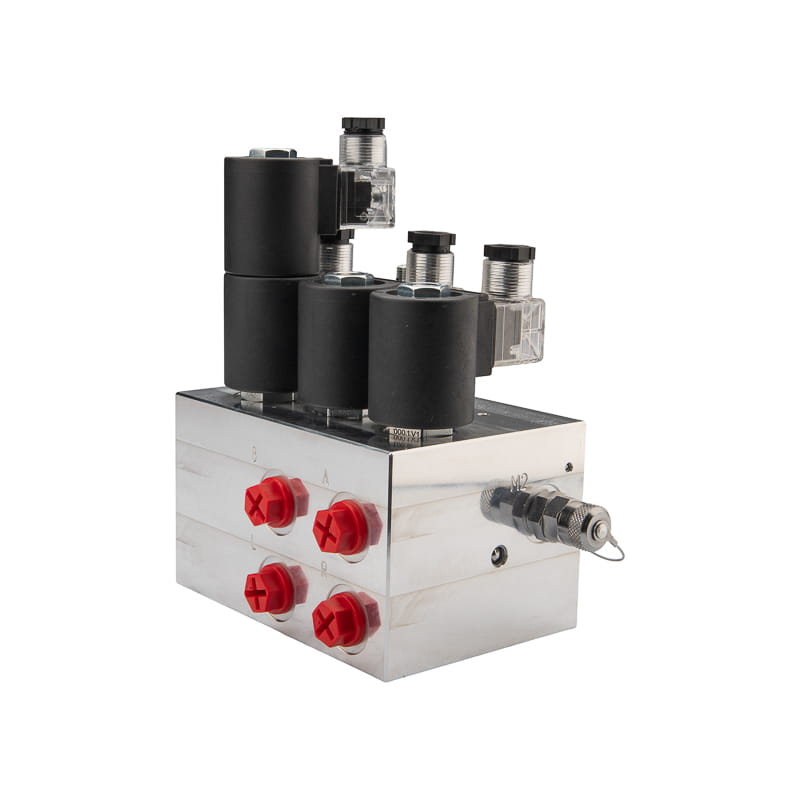

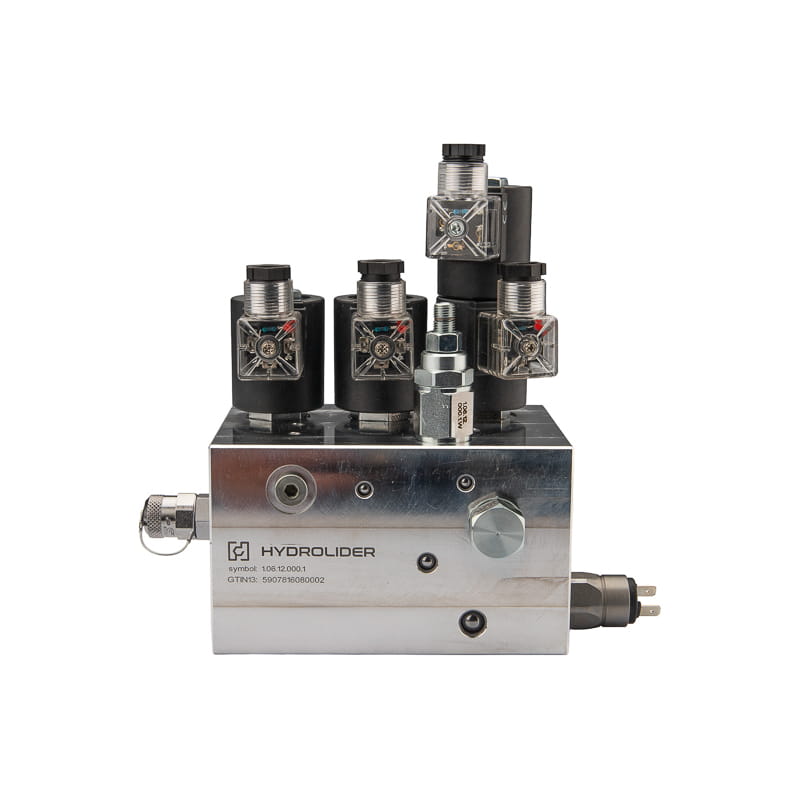

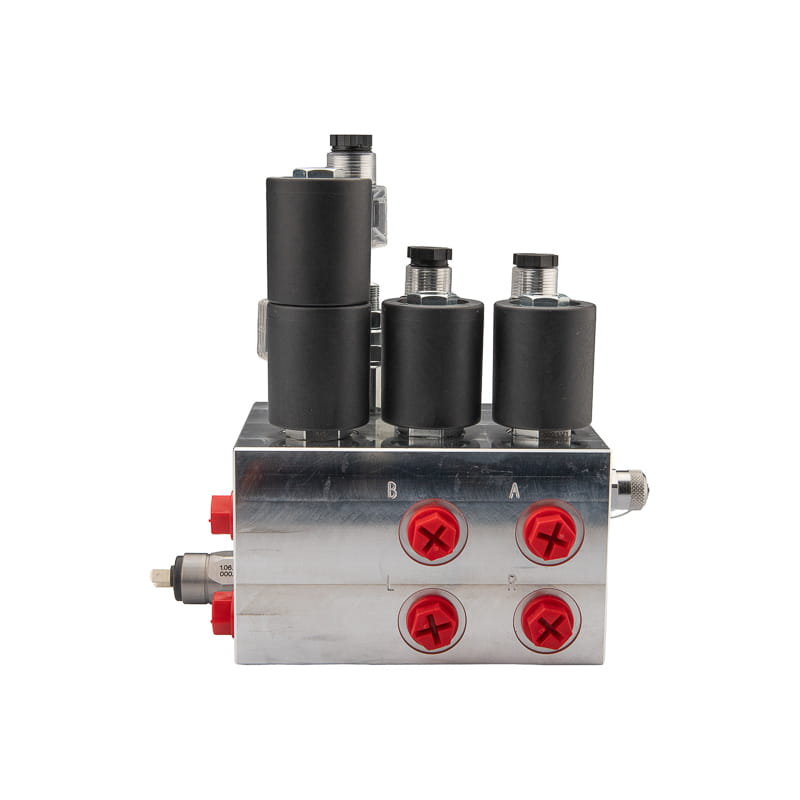

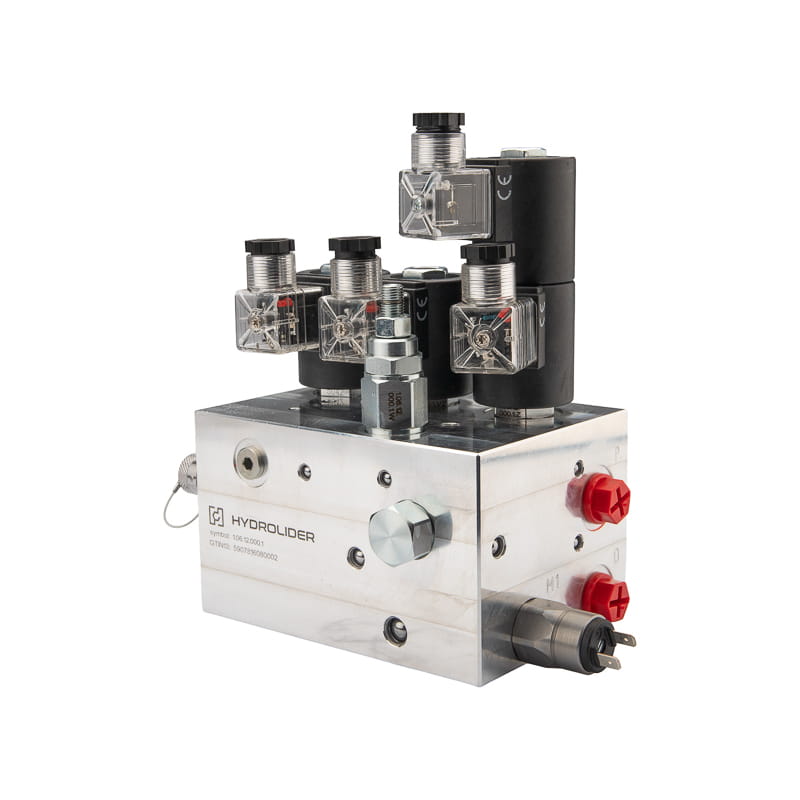

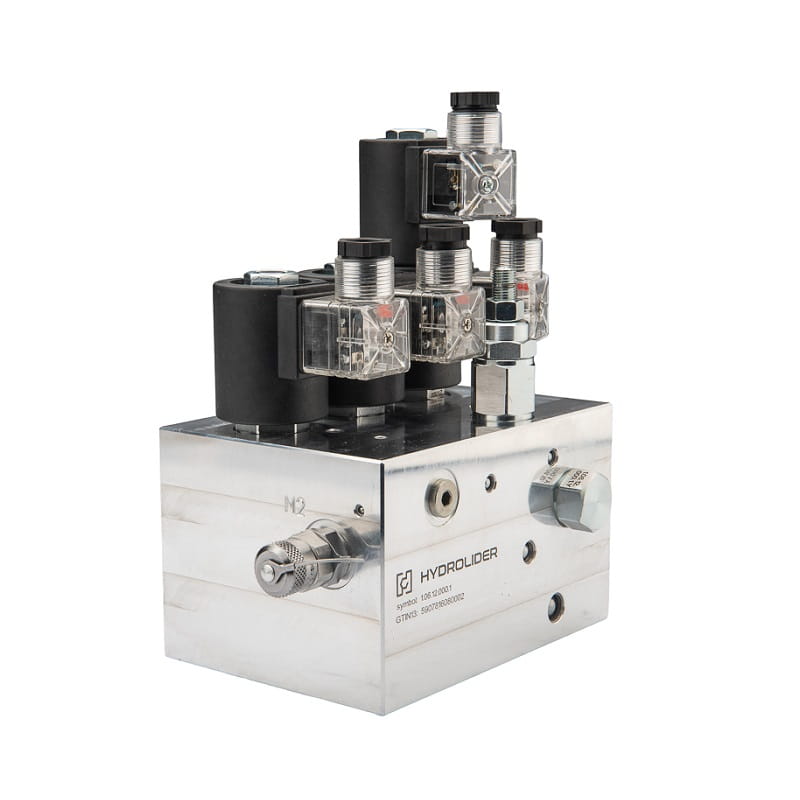

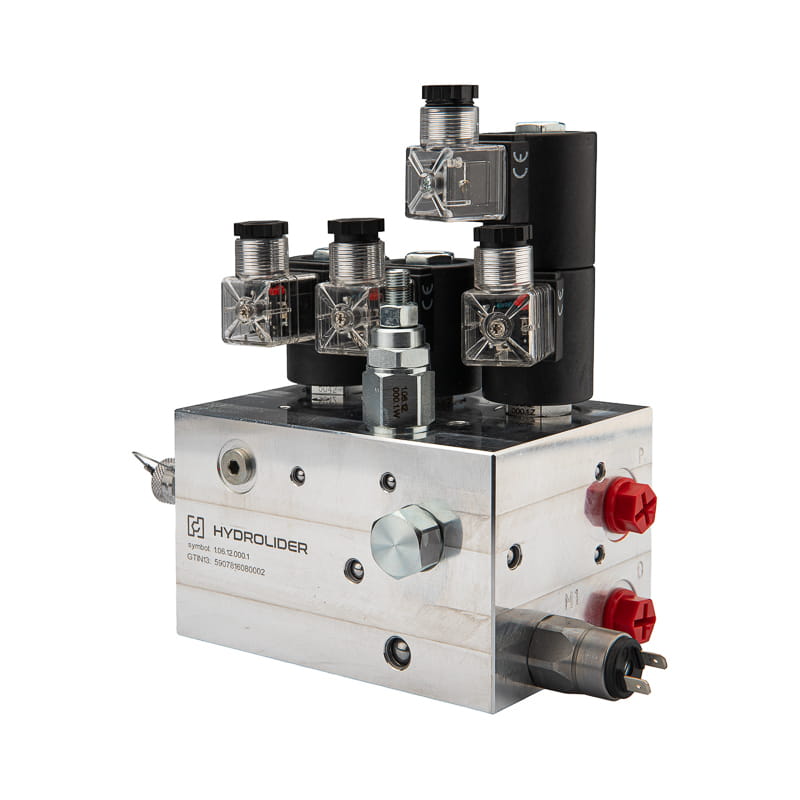

Hydraulický blok pro automatické systémy řízení zemědělských vozidel
Popis
HYDRAULICKÝ BLOK PRO AUTOMATICKÉ SYSTÉMY
ŘÍZENÍ ZEMĚDĚLSKÝCH VOZIDEL
| Symbol: | 81.06.12.000.1 |
| Výrobce dílu: | Hydrolider |
| Aplikace: |

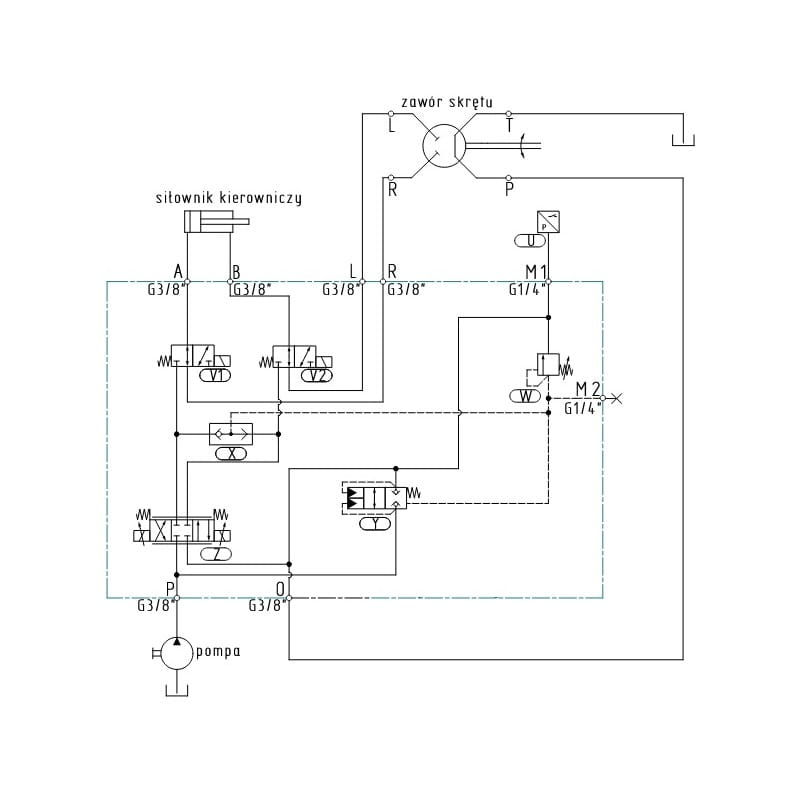

Blok ventilů je určen pro autonomní řízení zemědělského traktoru vybaveného ventilem řízení OC („otevřený střed“). Jedná se o hydraulický systém sestávající z |
| Princip činnosti: |
Pomocí logického ventilu systém udržuje tlak ve vedení P mírně vyšší, než je tlak potřebný pro provoz. Systém je chráněn pojistným ventilem, který při překročení nastaveného tlaku směruje olej do nádrže. Tlakový spínač je připojen k portu O ventilového bloku, který je připojen k portu P řídicího ventilu. Řídicí ventil je otevřeného typu (OC), proto olej v normální poloze volantu volně proudí do nádržky. Když otočíte volantem, tlak v olejovém potrubí se zvyšuje, protože olej proudí do systému řízení. Jakmile se potrubí v otočném ventilu ucpe, tlak prudce vzroste a aktivuje tlakový spínač. Signál ze spínače informuje automatický řídicí systém o ukončení otáčení. |
| Hydraulický systém: |
Integrovaný hydraulický systém pro ventily řízení typu OC |
| Maximální trvalý provozní tlak: |
210 barů |
| Maximální průtok: |
22,7 l/min |
| Napájecí napětí: |
Jmenovité: +12 V DC |

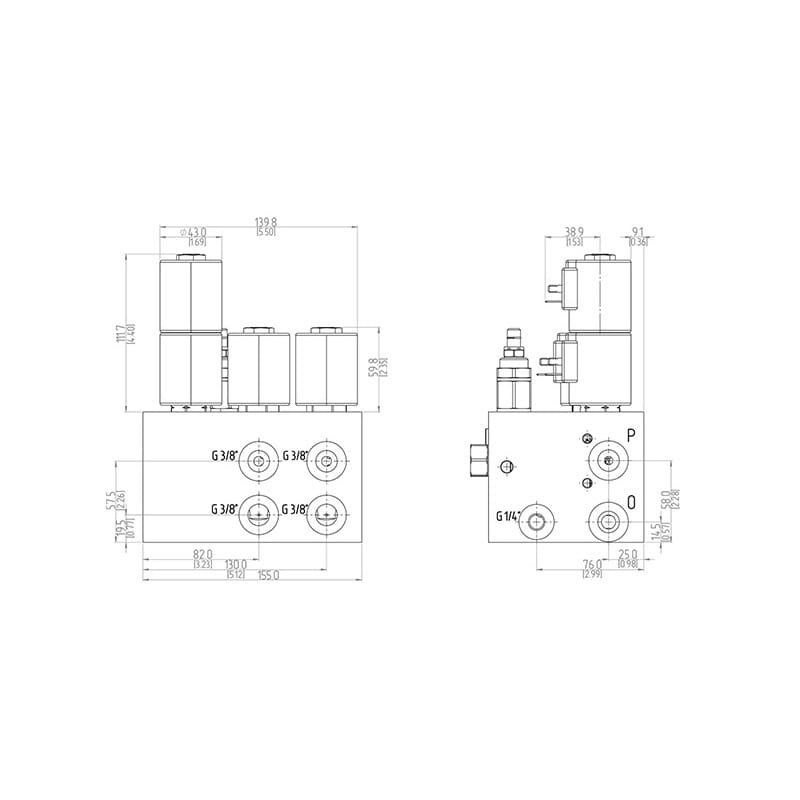

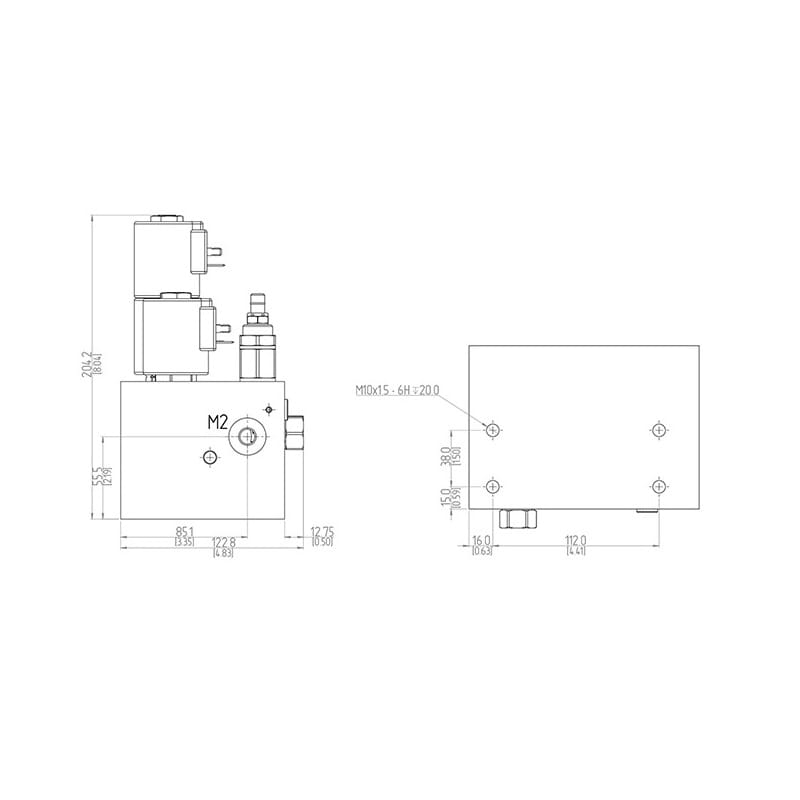

| Velikosti portů: |
|
|
TECHNICKÉ ÚDAJE - ZAPÍNACÍ/VYPÍNACÍ CÍVKY |
|
| Maximální absorbovaný výkon: |
20 W |
| Maximální proud cívky: |
1,67 A |
| Odpor cívky při 20 °C (68 °F): |
7,2Ω ±3% |
| Třída izolace: |
Třída H 180 °C |
|
TECHNICKÉ ÚDAJE - PROPORCIONÁLNÍ CÍVKY |
|
|
Maximální absorbovaný výkon: |
20,31 Z |
|
Maximální proud cívky: |
1,69 A |
|
Odpor cívky při 20 °C (68 °F): |
7,09Ω ±3% |
|
Třída izolace: |
Třída N 200 °C |
