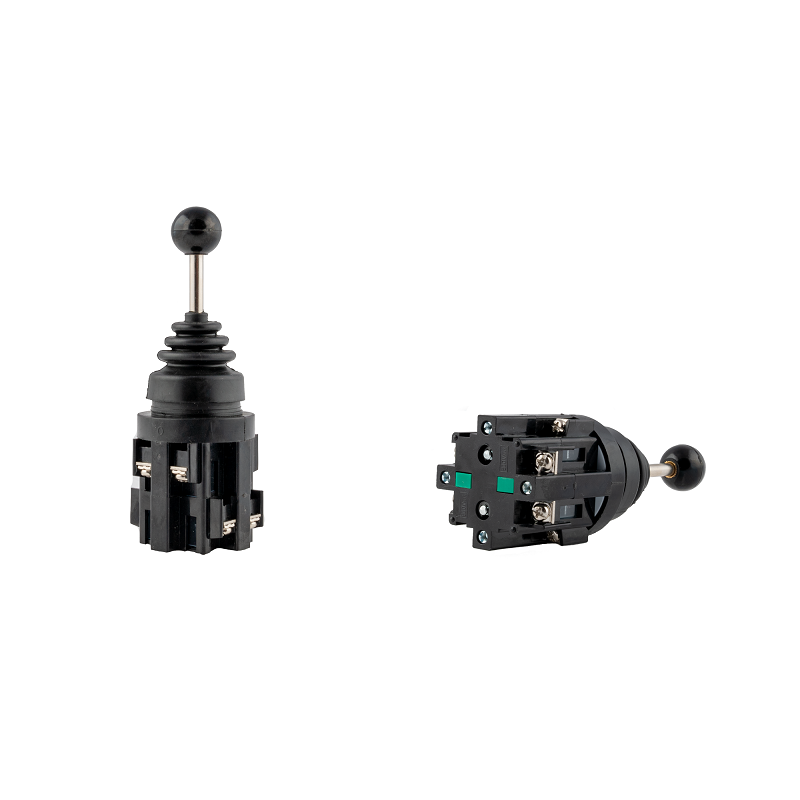

Elektrický joystick s pěti polohami, bistabilní, montážní otvor 30mm

Dostupnost: skladem
Odesláno v rámci: 48 hodin
Cena s DPH: 370,00 Kč 370.00
Cena bez DPH: 305,79 Kč
quantity ks
přidat na seznam přání
Dodavatel: HYDROLIDER
Katalogové číslo: 81.10.61.003

Popis



JOYSTICK ELEKTRICKÝ MANIPULÁTOR PĚT POLOH



Výrobce dílů:

Hydrolider
Aplikace:

Je široce používán v hydraulických systémech v zemědělství, stavebnictví a průmyslu, umožňuje ovládat dvě sekce v 12V a 24V elektricky ovládaném hydraulickém rozvaděči

Princip fungování:

Má 4 stabilní polohy, neutrální střední polohu. Pokud obsluha uvolní joystick, páka zůstane v provozní poloze.

Pětipolohový joystick, příklad ovládání s 2dílným rozdělovačem:

Poloha 1 neutrál (svislá páka) pístnice válců stojí - olej jde do přepadu.
Pracovní poloha 2 (páka v přední poloze) vysouvá pístnice prvního válce.
Pracovní poloha 3 (páka v zadní poloze) se pístnice prvního válce zasouvá.
Pracovní poloha 4 (páka v levé poloze) vysouvá pístnice druhého válce.
Pracovní poloha 5 (páka v pravé poloze) pístnice druhého válce se zasouvá.

Instalace:

Určeno pro montáž do otvoru Ø 30mm. Montáž se provádí odšroubováním kuličky páky, odšroubováním prstence s krytem, ​​prostrčením joysticku otvorem a opětným našroubováním prstence a kuličky. Má pryžový těsnící kryt pro odolnost proti prachu, vodě a oleji.

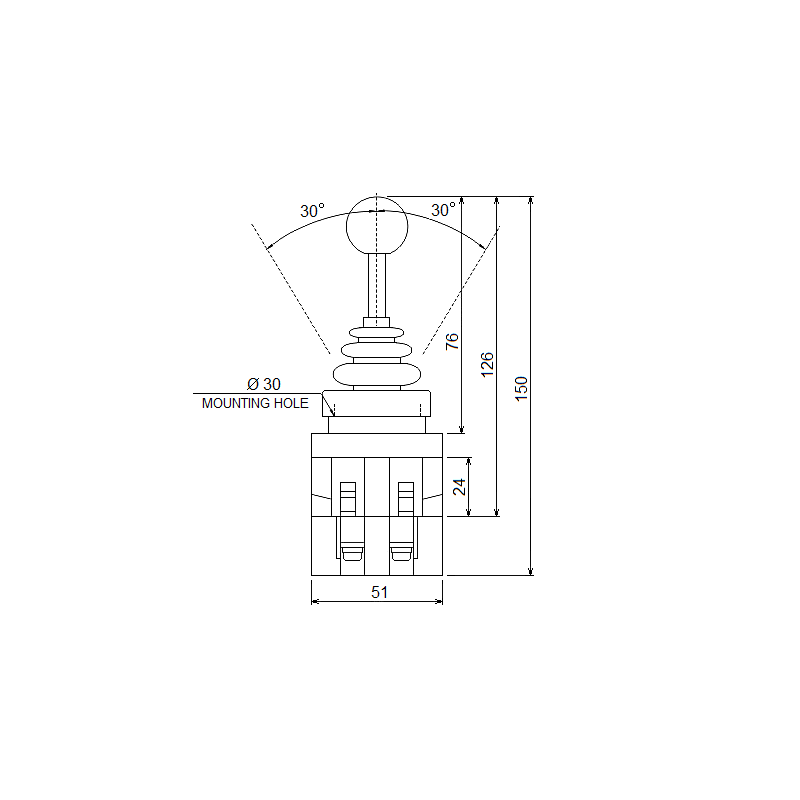

Rozměry:

51 × 55 × 146 mm

Materiál páky:

Ocel

Způsob působení:

Bistabilní (se západkou)

Počet pracovních poloh páky:

4

Sestav kontaktů:

4 x NO

Zatížení AC kontaktů:

6A / 250V (při odporové zátěži)

Zatížení DC kontaktů:

2,2A / 110V (při odporové zátěži)

Izolační odpor min.:

100MΩ

Testovací napětí:

2,2kV

Mechanická odolnost:

5*1050 cyklů

Elektrická životnost:

5*1050 cyklů

Pracovní teplota:

-20....50°C
