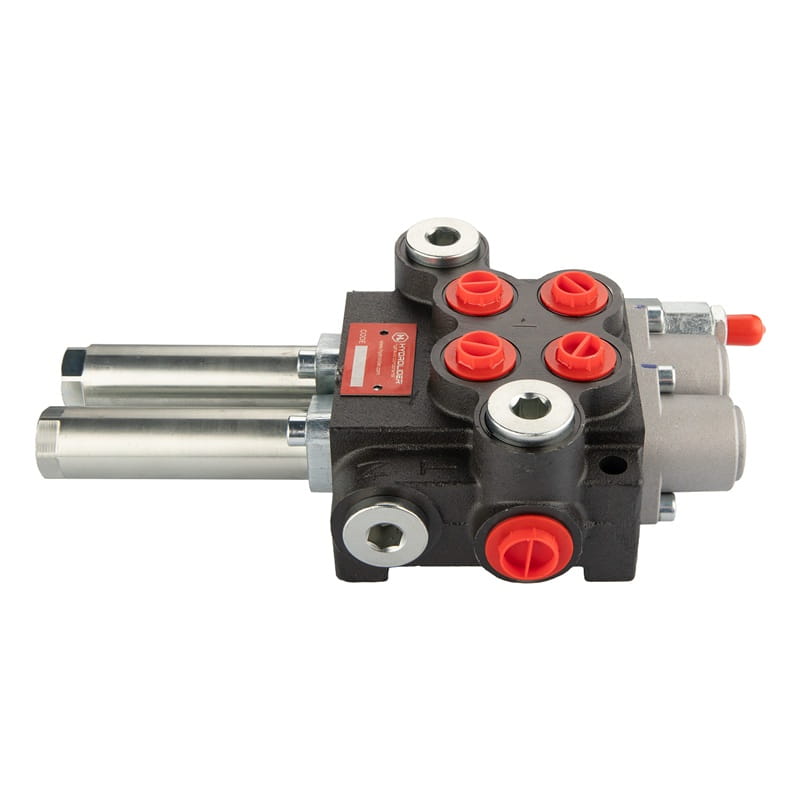

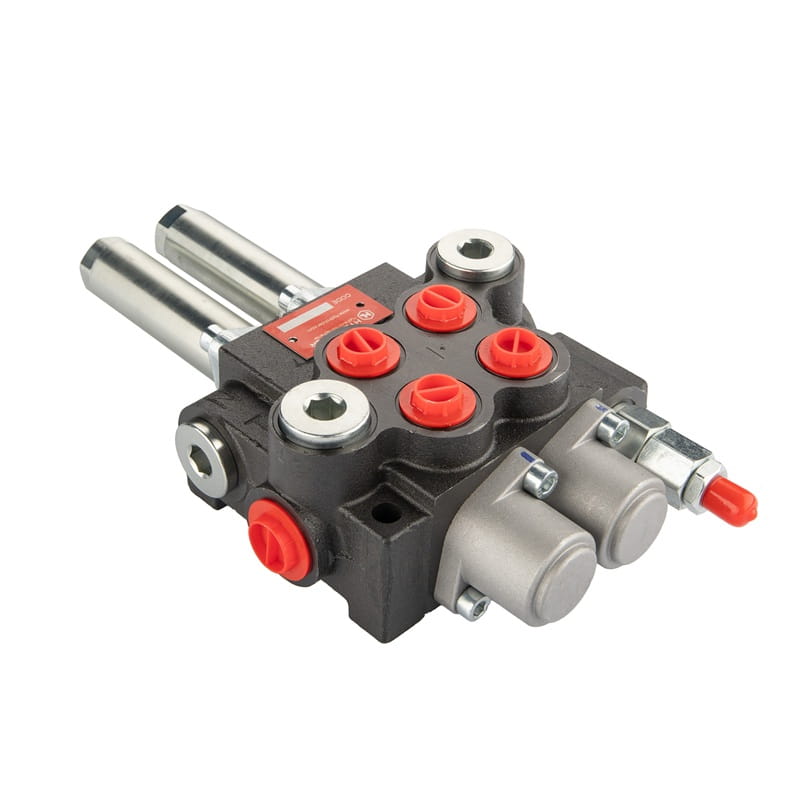

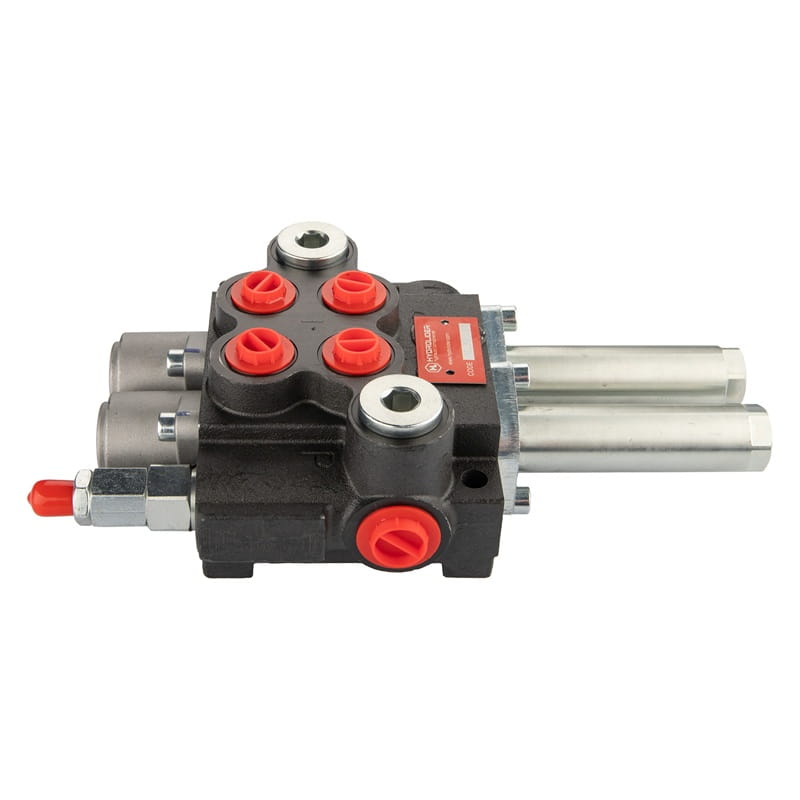

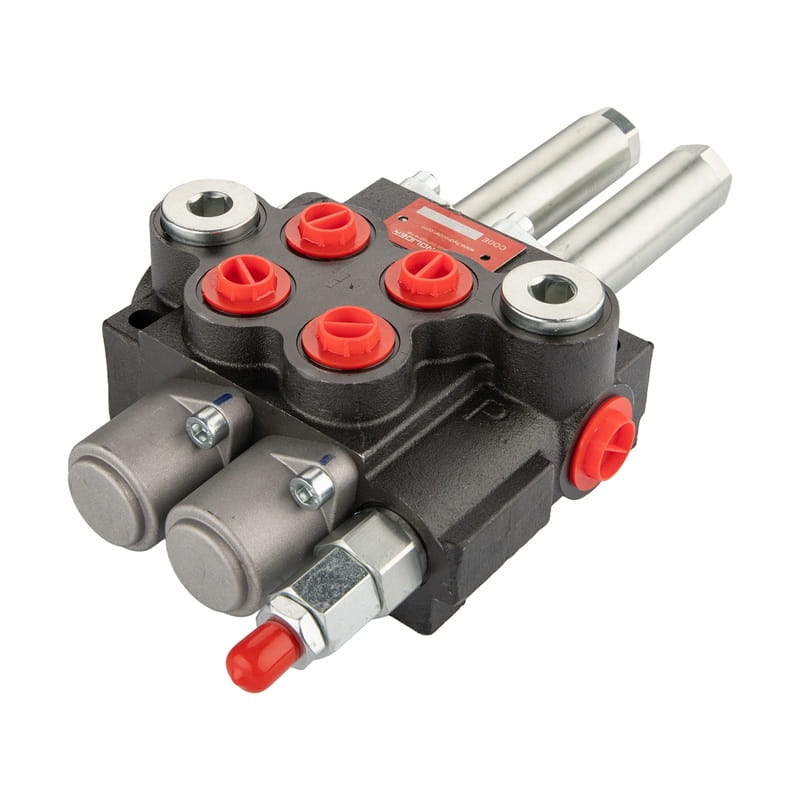

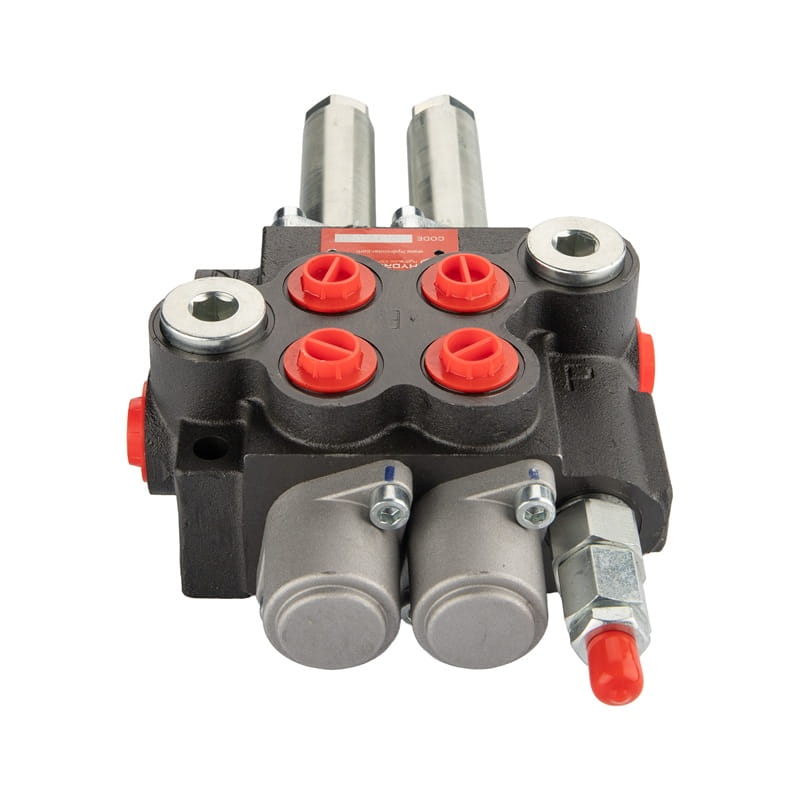

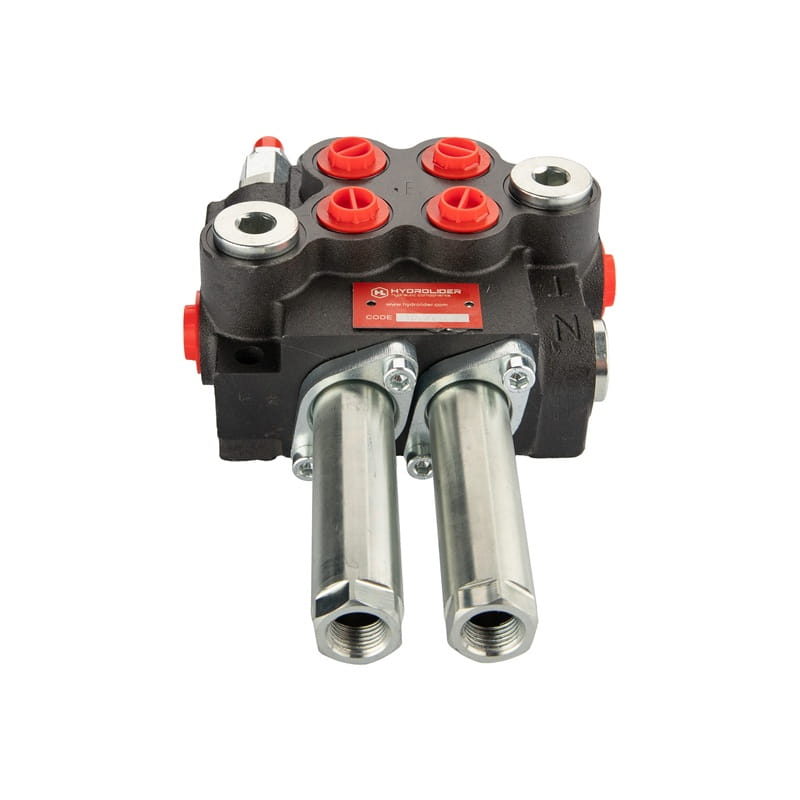

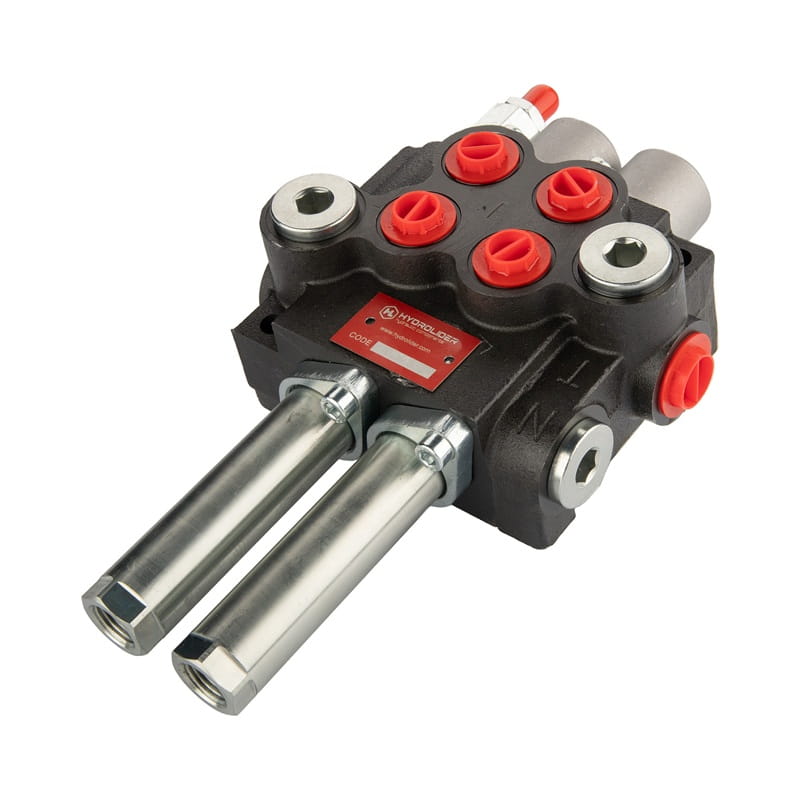

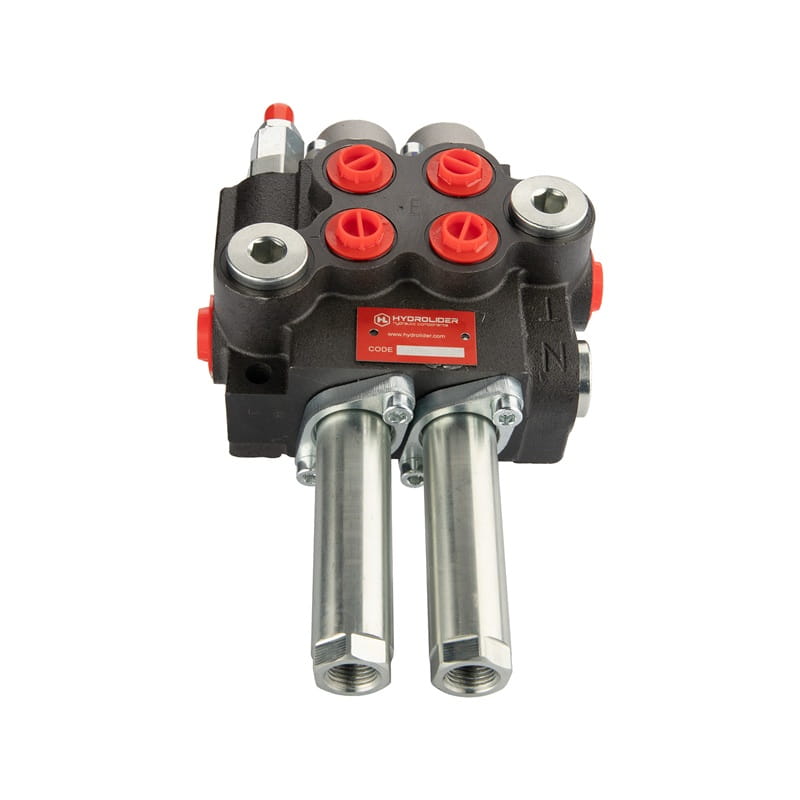

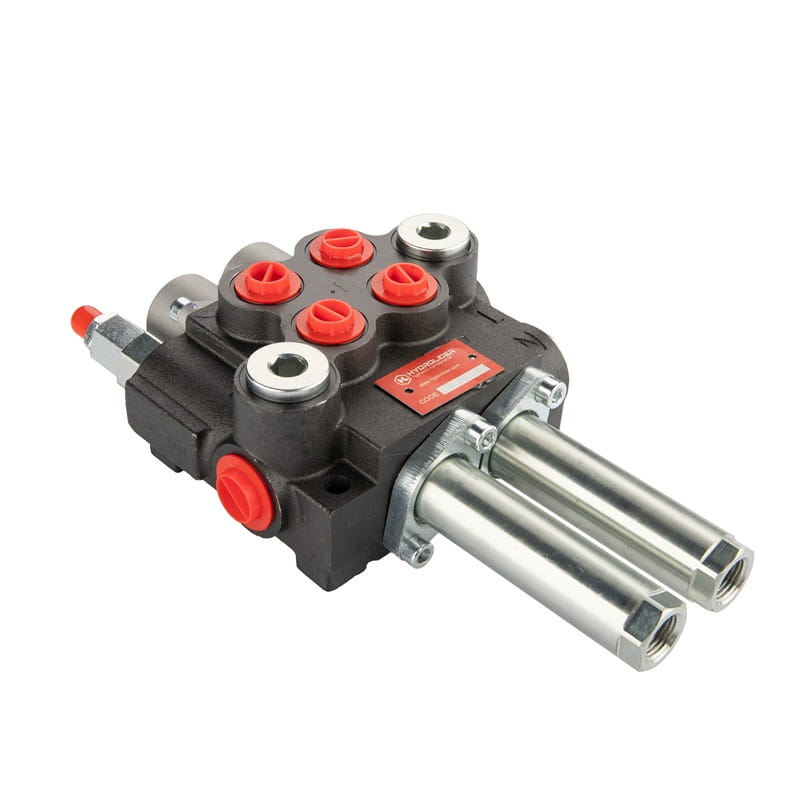

Dvoudílný hydraulický rozvaděč 40L Hydrolider, ovládaný lankem

HYDRAULICKÝ ROZVODČ 2 SEKCE 40L/min HYDROLIDER

 OVLÁDÁNO KABELY A JOYSTICKEM

Aplikace:

Je široce používán v hydraulických systémech ve stavebnictví, zemědělství a průmyslu.

Rozdělovač je uzpůsoben pro různé typy strojů, jako například: zemědělské stroje, traktory,

postřikovače, tahače, kyklopy, nakladače HDS, stavební stroje, nakladače, bagry, zametače,

 průmyslové stroje a další hydraulicky ovládaná zařízení.

Používá se všude z bezpečnostních důvodů a pro větší pohodlí.

 kvůli kontrole a nutnosti udržovat čistotu je nutné instalovat rozdělovač venku

 kabina. V kabině zůstává pouze řídicí jednotka, např. joystick. Tím je zajištěno, že nehrozí žádné riziko

 únik oleje v kabině.

Technické údaje:

Maximální průtok až 40 l/min. Ovládání jednočinných a dvojčinných válců.

Doporučené ovládání rozdělovače pomocí lanek a joysticku.

Řízení:

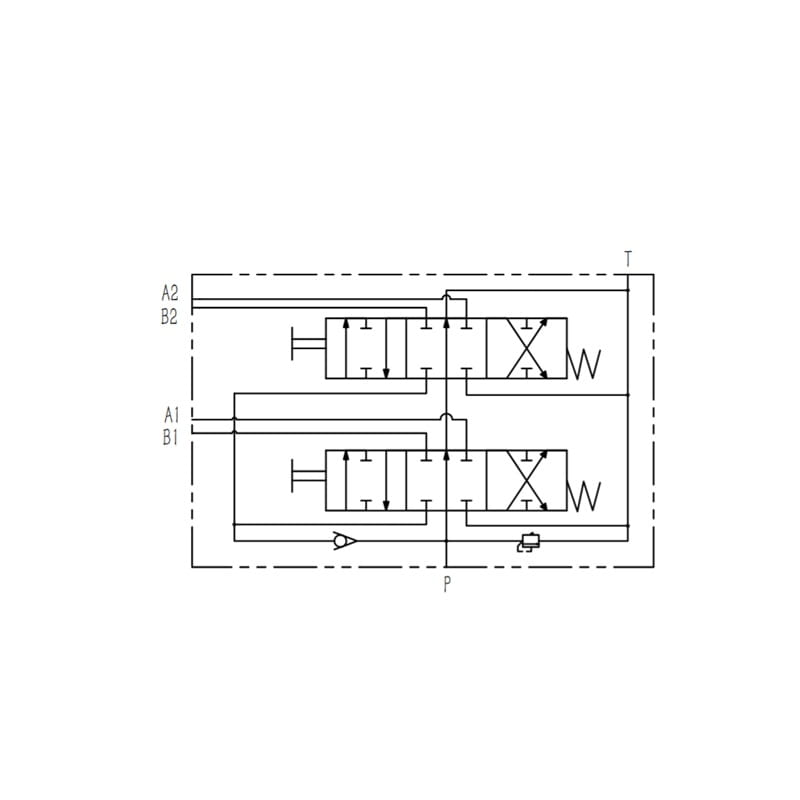

Oba třípolohové posuvníky (1 - 0 - 2) jsou pružně zatížené, tj. samy se vracejí do neutrální polohy

 pokud je vlasec volný.

 Poloha 0 neutrální (lano je volné) pístní tyč válce je v klidu - olej proudí do přepadu.

Pracovní poloha 1 (lano táhne za jezdec) pístnice válce se vysouvá.

Pracovní poloha 2 (lano tlačí na jezdec) se pístnice válce zasouvá.

Spojení:

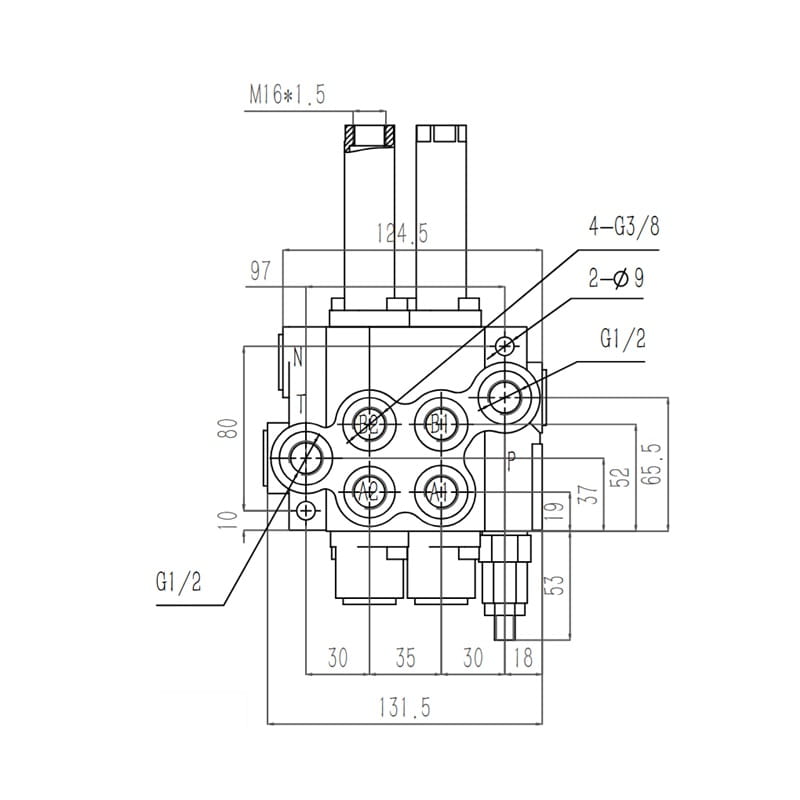

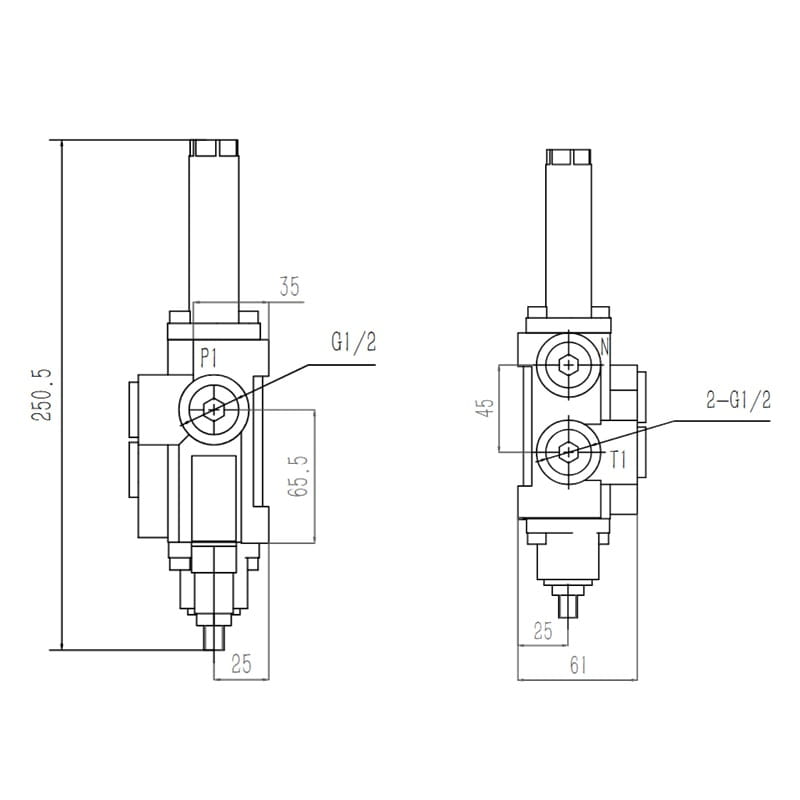

Vnitřní závity v těle:

 přívod: 1/2''; zpátečka: 1/2''; sekce: 3/8''

Kabelové připojení:

Vnitřní závit trubky: M16x1,5

Vnitřní závit jezdce: M6x1,5

Rozsah tlaku:

 Maximální přívodní tlak: 250 barů

Maximální vratný tlak: 50 barů

Maximální tlak na sekcích: 300 barů

Nastavení přepouštěcího ventilu:

Otevírací tlak přepouštěcího ventilu se úměrně zvyšuje se zvyšujícím se průtokem:

180 barů při 10 l/min
190 barů při 20 l/min
200 barů při 30 l/min
210 barů při 40 l/min

Nastavení přepouštěcího ventilu:

Sady pro přesné měření tlaku naleznete v sekci Tlakoměry - Měřicí sady.

Před spuštěním se doporučuje zkontrolovat a nastavit správný tlak.

Možnost nezávislého nastavení, plné otočení se mění o 30 barů.

Teplotní rozsah a typ oleje:

Přípustná okolní teplota: -40 °C až +60 °C

Přípustná teplota oleje: -15 °C až +80 °C

Doporučený hydraulický olej na bázi minerálního oleje, např. HL 32 nebo HL 46
