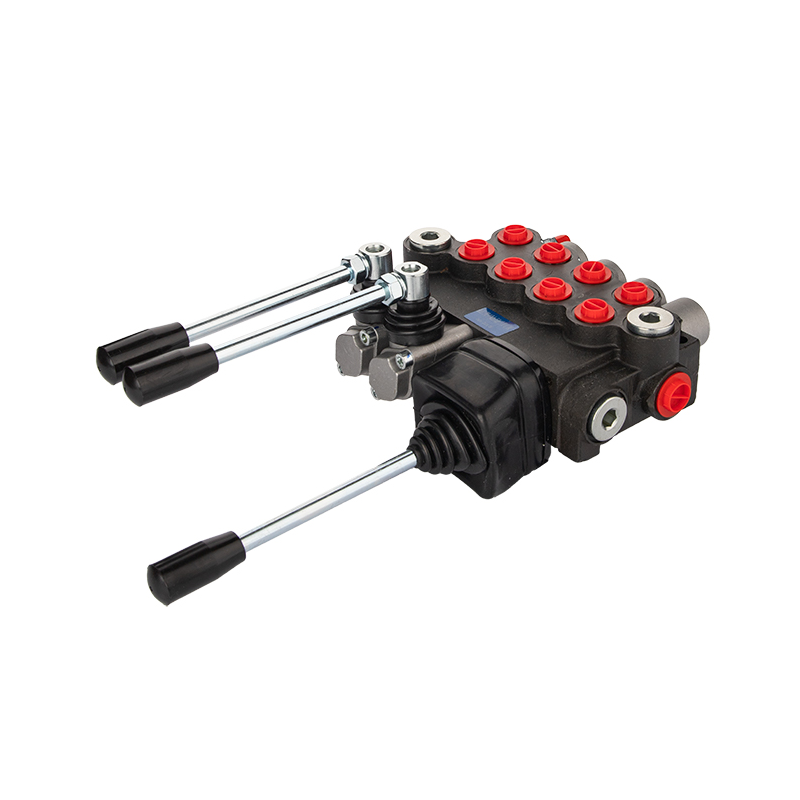

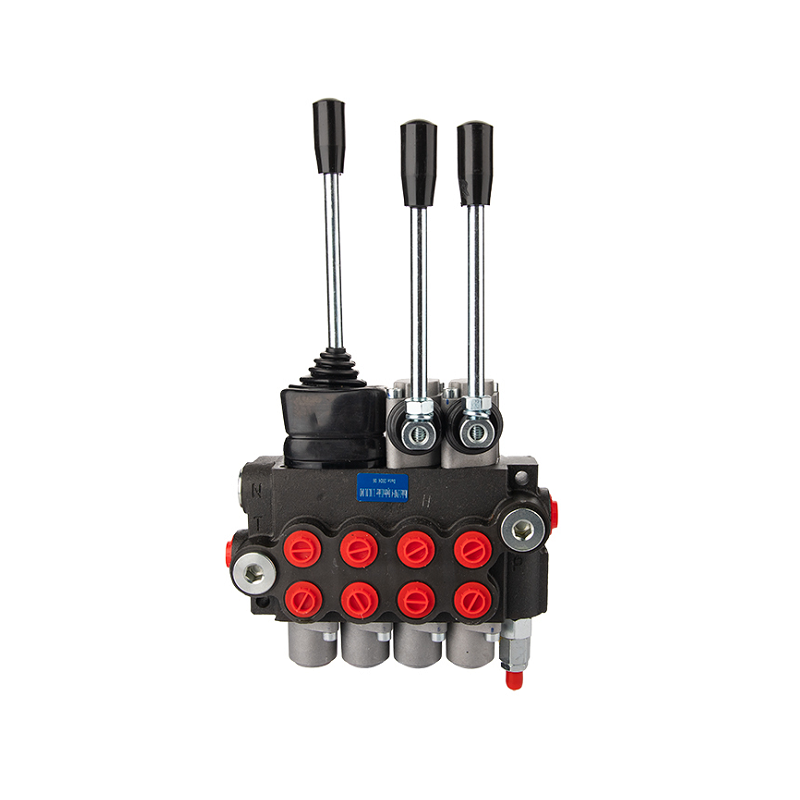

4sekční hydraulický rozvaděč 40l/min P40A1A1A1A1GKZ1 ovládaný dvěma pákami a joystickem

Každá sekce je uzpůsobena pro ovládání jednostranného nebo oboustranného válce. Má tlakový výstup N potřebný pro sériové připojení nebo pro instalaci rozdělovače jako dalšího do stávajícího systému. Rozvaděč je určen pro různé typy strojů jako jsou: zemědělské stroje, traktory, postřikovače, tourery, kyklopy, nakladače HDS, stavební stroje, nakladače, bagry, zametače, průmyslové stroje a další hydraulicky ovládaná zařízení.

Pětipolohový joystick (1 - 2 - 0 - 3 - 4), odpružený, což znamená, že se sám vrátí do vertikální polohy

• Neutrální poloha 0 (páka nastavena svisle), pístnice válce stojí - olej jde do přepadu.
• Pracovní poloha 1 (páka nastavená v přední poloze) vysune pístnice prvního válce.
• Pracovní poloha 2 (páka nastavená dozadu) se pístnice prvního válce zasouvá.

• Pracovní poloha 3 (páka nastavena vlevo), pístnice druhého válce se vysouvá.

• Pracovní poloha 4 (páka nastavena vpravo) pístnice druhého válce se zasouvá.

Třípolohová páka (1 - 0 - 2), odpružená, což znamená, že se sama vrací do svislé polohy.

• Neutrální poloha 0 (páka nastavena svisle), pístnice válce stojí - olej jde do přepadu.

• Pracovní poloha 1 (páka nastavená v přední diagonální poloze), pístnice válce se vysune.

• Pracovní poloha 2 (páka nastavená šikmo dozadu) - pístnice válce se zasouvá.


Přepouštěcí ventil:

Otevírací tlak přepouštěcího ventilu se zvyšuje úměrně s rostoucím průtokem:

• 170 bar při 10 l/min
• 180 bar při 20 l/min
• 190 bar při 30 l/min
• 200 bar při 40 l/min

Sady pro přesné měření tlaku naleznete v sekci Manometry - měřicí sady. Před spuštěním se doporučuje zkontrolovat a nastavit vhodný tlak. Možnost samočinného nastavení, změna plné otáčky o 30 bar.
