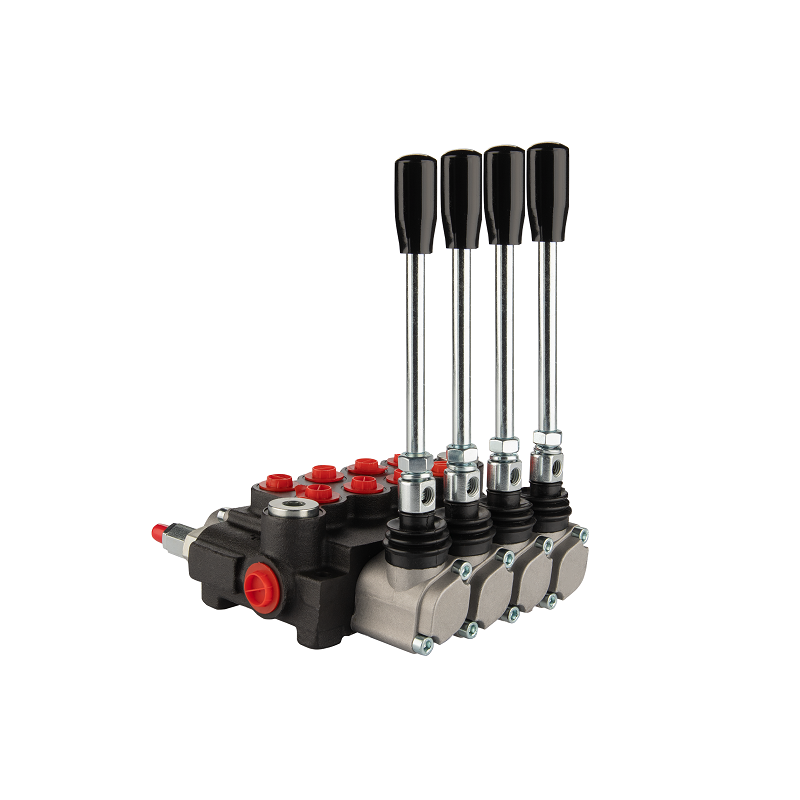

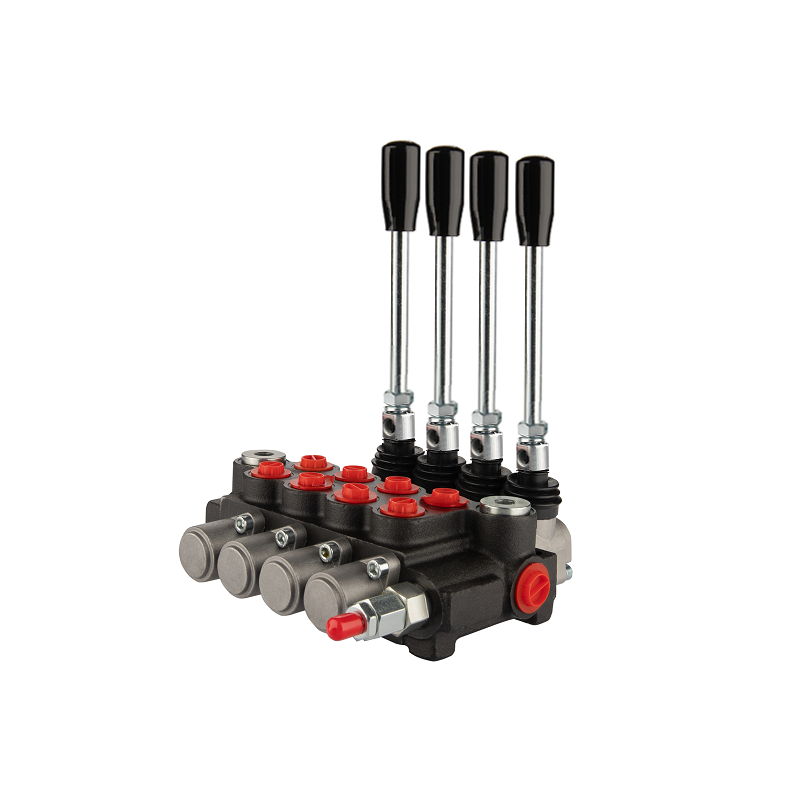

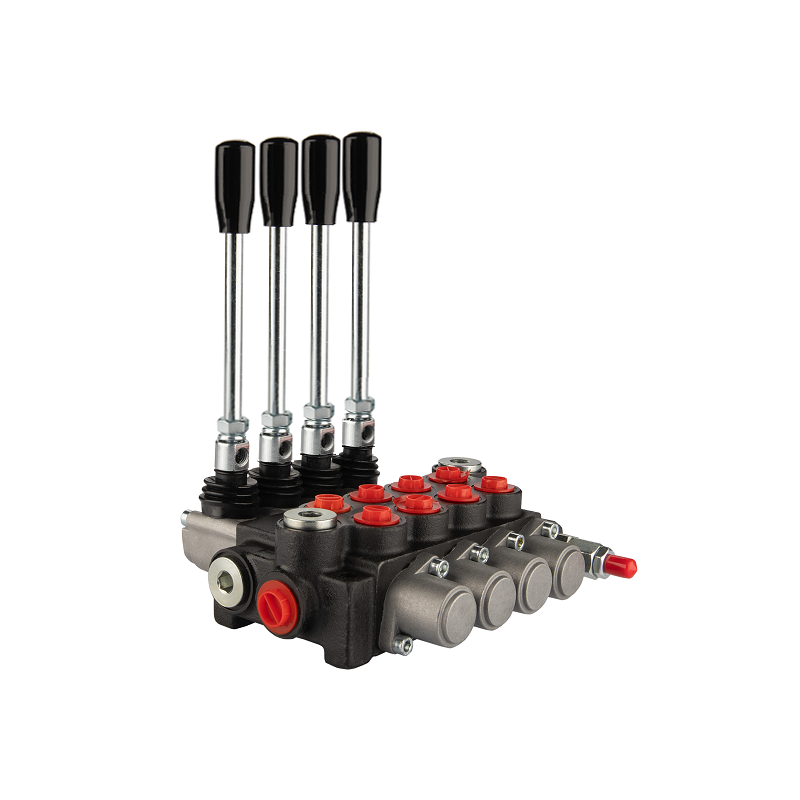

4-sekční hydraulický rozdělovač 40 l/min 4P40 s přípojkami 22/18 Hydrolider


Dostupnost: skladem

Odesláno v rámci: 48 hodin

Cena s DPH: 2 108,00 Kč 2108

Cena bez DPH: 1 742,15 Kč

quantity ks

přidat na seznam přání

Dodavatel:

Katalogové číslo: 81.10.01.040.2218

Popis

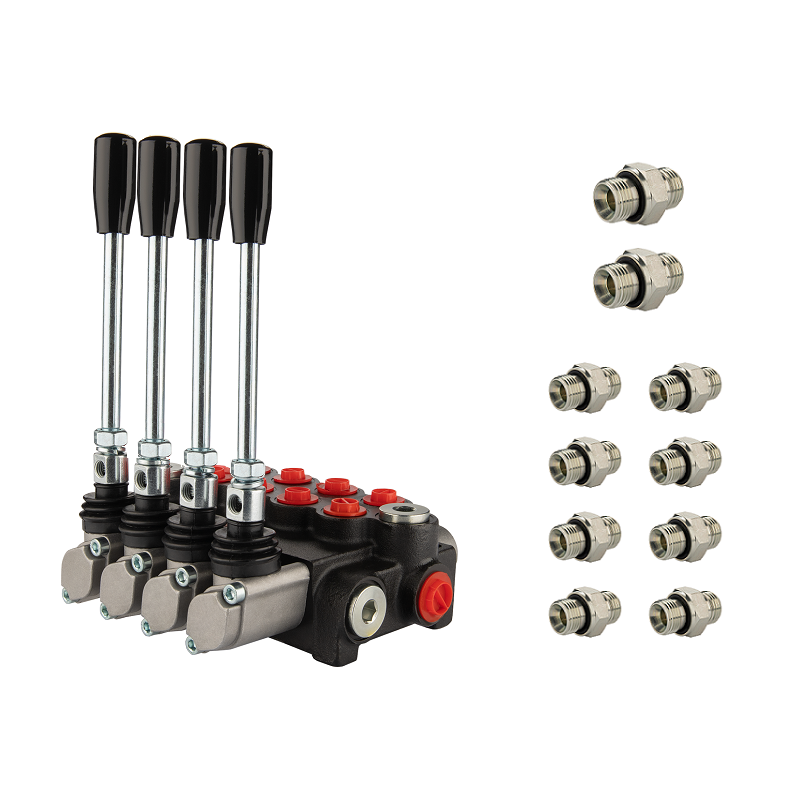

4-SEKČNÍ HYDRAULICKÝ ROZVÁDĚČ 4P40A1A1A1A1GKZ1

SE SADA PŘIPOJENÍ S VÝSTUPEM M22x1,5 a M18x1,5

Symbol:	81.10.01.040.2218
Výrobce dílu:	Hydrolider

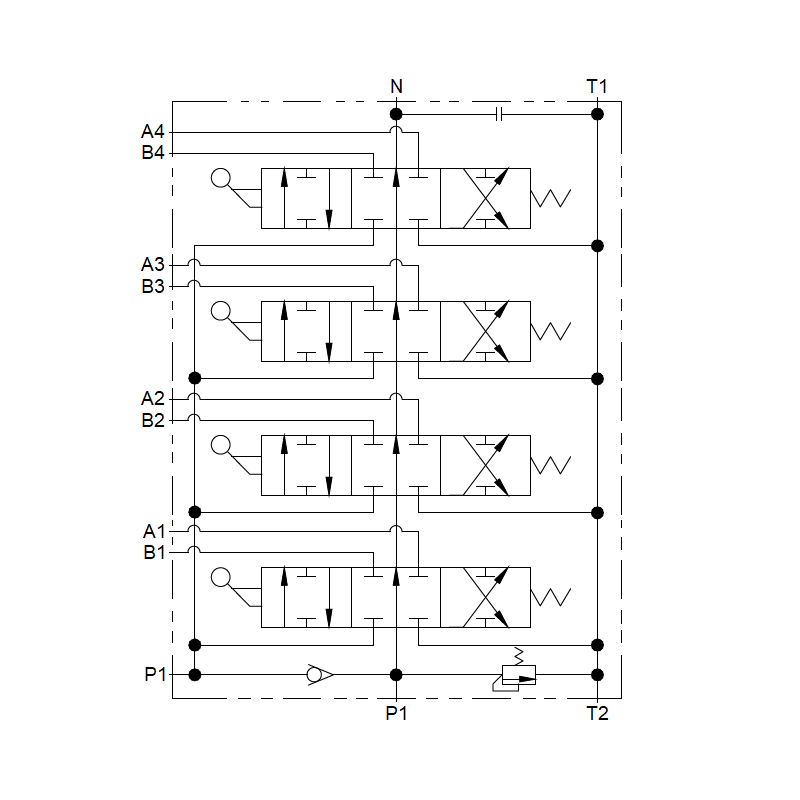

Aplikace:	Určeno pro ovládání jednostranných nebo oboustranných válců. Má tlakový výstup N potřebný pro sériové připojení nebo pro instalaci rozdělovače jako dalšího do stávajícího systému. Rozvaděč je určen pro různé typy strojů jako jsou: zemědělské stroje, traktory, postřikovače, tourery, kyklopy, nakladače HDS, stavební stroje, nakladače, bagry, zametače, průmyslové stroje a další hydraulicky ovládaná zařízení.
Maximální průtok:	40 l/min
Řízení:	jednostranný nebo oboustranný válec
Počet sekcí:	4

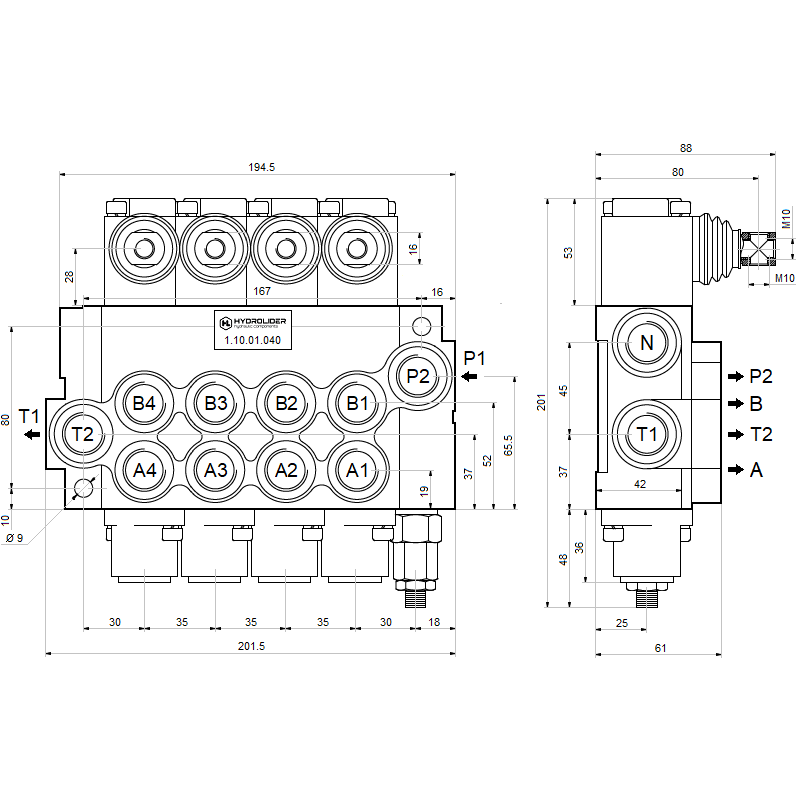

Vnitřní závity v těle:	napájení: G 1/2"; návrat: G 1/2" ; sekce: G 3/8"

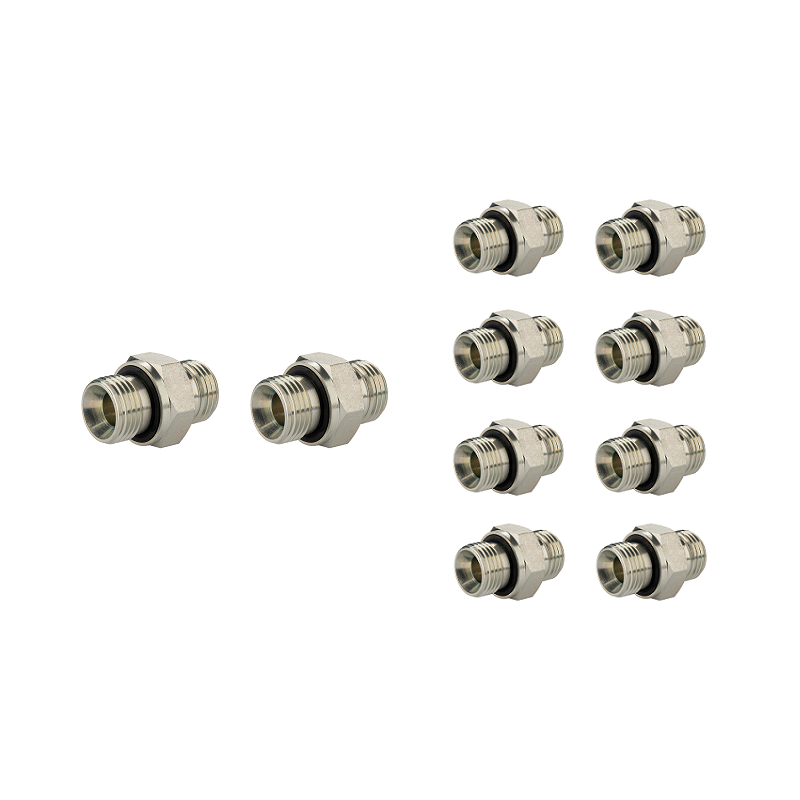

Připojovací sada a připojení hadice:	Všechny spoje nabízené v sadě mají těsnění NBR, které zajišťuje těsné spojení s rozdělovačem. Na straně hydraulického vedení mají přípojky 24° hrdlo přizpůsobené hadicím s koncovkami DKOL, DKOL-90, DKOL-45 s typickým upínacím kuželem 24°. Spojení s hadicemi nevyžaduje dodatečné těsnění. Výstupní závit [P]: M22x1,5 Výstupní závit na zpátečce [T]: M22x1,5 Výstupní závit na sekci [A/B]: M18x1,5
Maximální přívodní tlak:	315 bar
Maximální zpětný tlak:	50 bar
Maximální tlak na sekce:	300 bar
Ovládání pákou:	Každá páka má tři polohy (1 - 0 - 2), pružinové, které se automaticky vrací z pracovní polohy do neutrální výchozí polohy Neutrální poloha 0 (páka nastavena svisle), pístnice válce stojí - olej jde do přepadu. Pracovní poloha 1 (páka nastavená v přední diagonální poloze), pístnice válce se vysune. Pracovní poloha 2 (páka nastavená šikmo dozadu), pístnice válce se zasouvá.
Přepouštěcí ventil:	Otevírací tlak přepouštěcího ventilu se zvyšuje úměrně s rostoucím průtokem: 170 bar při 10 l/min 180 bar při 20 l/min 190 bar při 30 l/min 200 bar při 40 l/min Sady pro přesné měření tlaku naleznete v sekci Manometry - měřicí sady. Před spuštěním se doporučuje zkontrolovat a nastavit vhodný tlak. Možnost samočinného nastavení, změna plné otáčky o 30 bar.
Přípustná okolní teplota:	-40 C až +60 C
Přípustná teplota oleje:	-15 C až +80 C
Doporučený hydraulický olej:	na bázi minerálního oleje, např. HL 32 nebo HL 46
