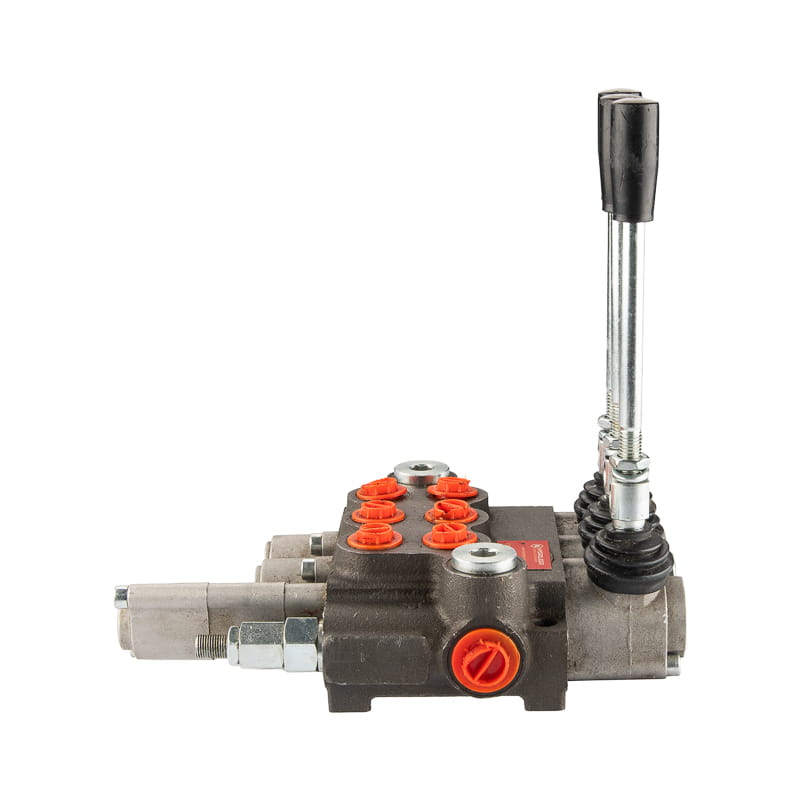

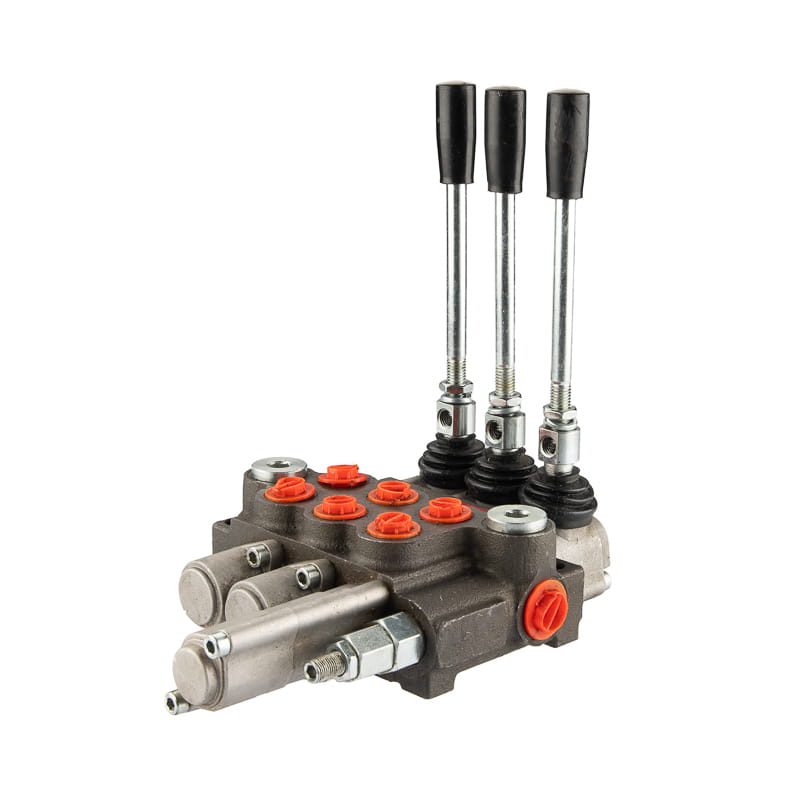

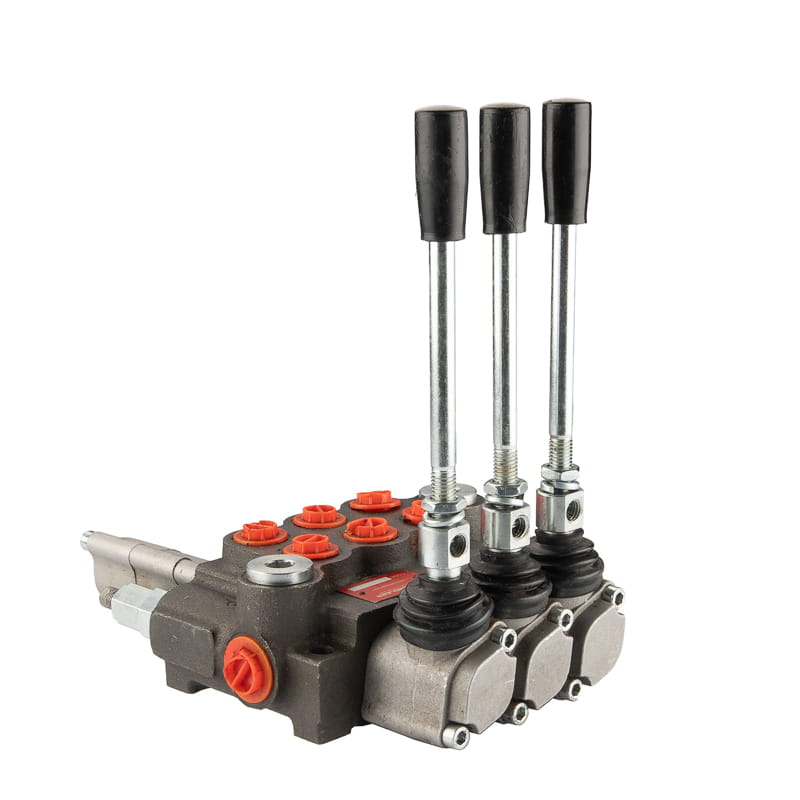

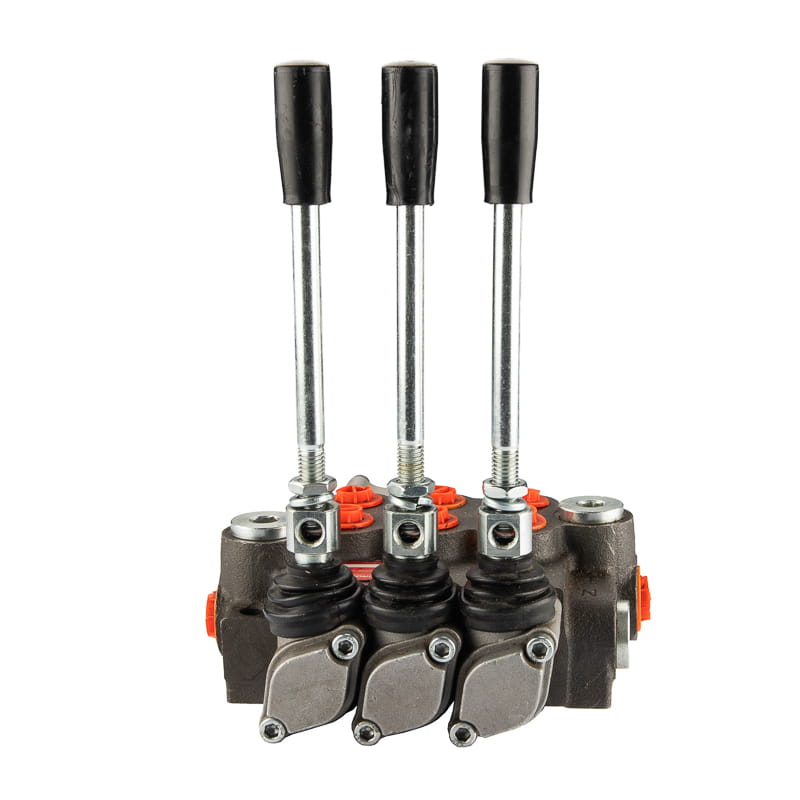

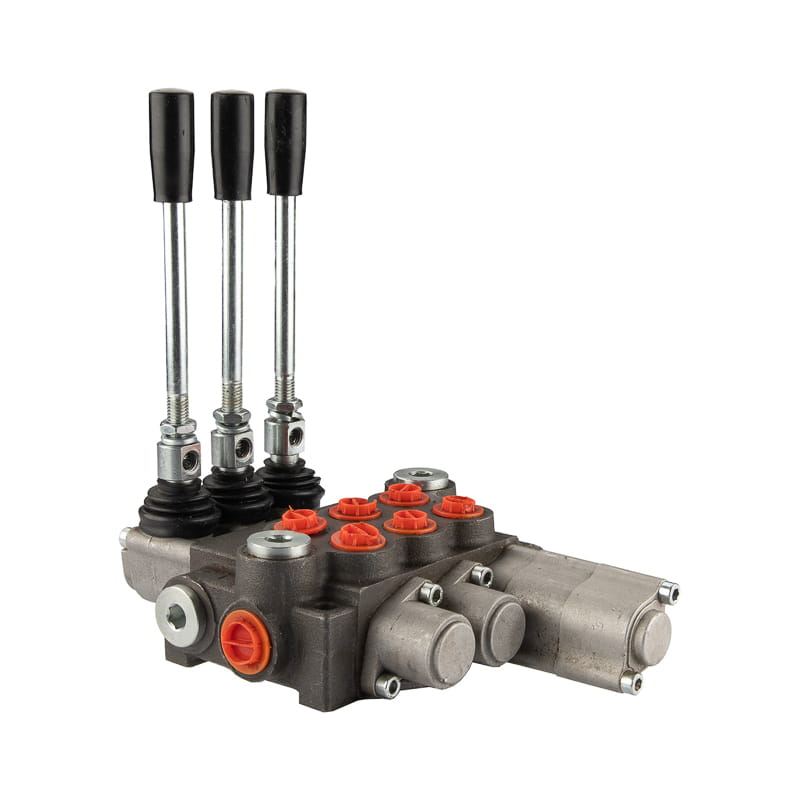

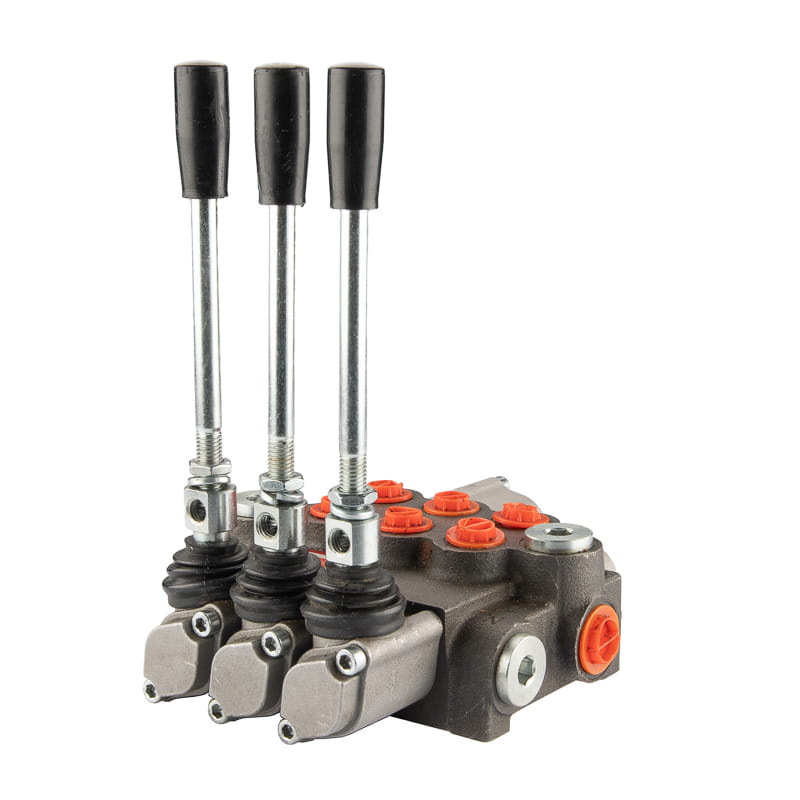

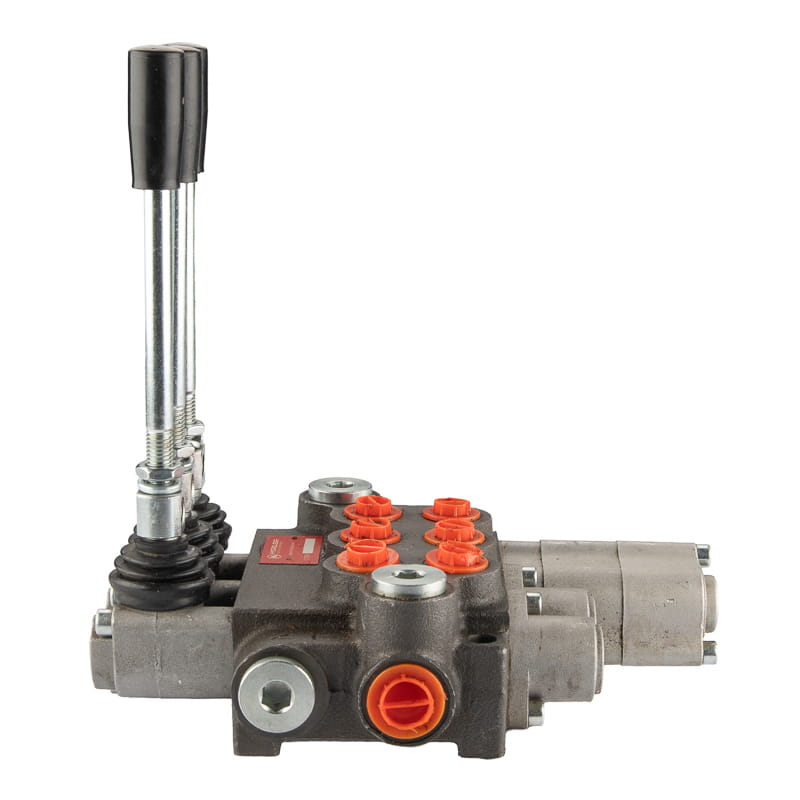

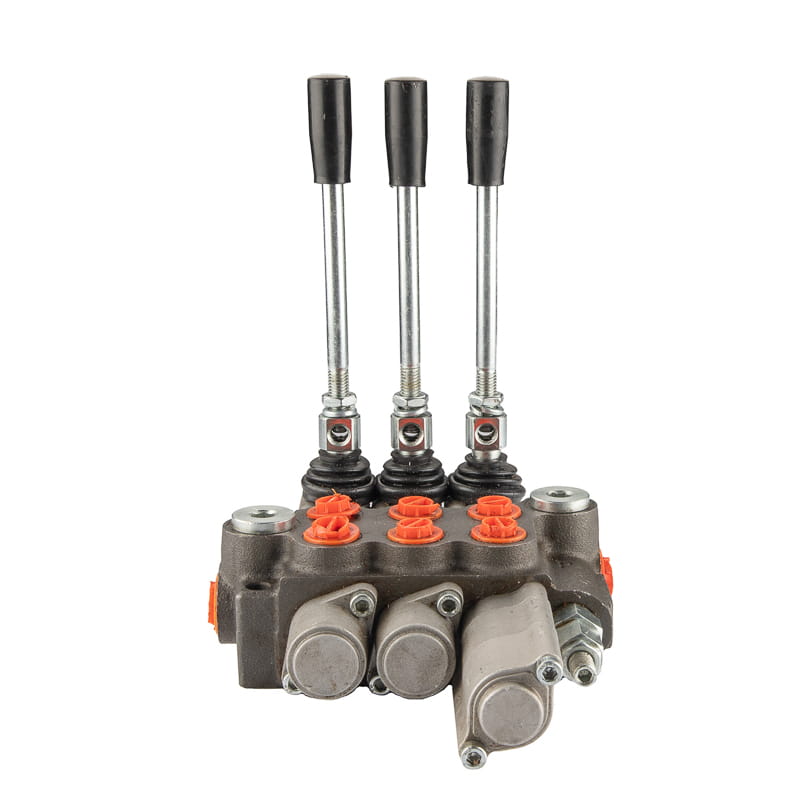

3sekční hydraulický rozvaděč 40L s jednou plovoucí sekcí a západkou Hydrolider

3SEKČNÍ HYDRAULICKÝ ROZVODČ P40L/min

S JEDNOU PLOVOU SEKCÍ A ZÁPADKOU

Aplikace

Je široce používán v hydraulických systémech ve stavebnictví, zemědělství a průmyslu.

Rozdělovač je uzpůsoben pro různé typy strojů, jako například: zemědělské stroje, traktory,

postřikovače, tahače, kyklopy, nakladače HDS, stavební stroje, nakladače, bagry, zametače,

průmyslové stroje a další hydraulicky ovládaná zařízení.

Plovoucí sekce, známá také jako volný tok, používaná mimo jiné pro sněžné pluhy nebo nakladače

přední TUR. Způsobuje volný pohyb pístní tyče v hydraulických válcích, chrání

proti poškození prvků, které jsou v přímém kontaktu se zemí, např. radlice pluhu.

Obecné informace

Maximální průtok až 40 l/min. Ovládání hydraulickým motorem a jednočinnými a dvojčinnými válci.

První čtyřpolohová páka (1 - 0 - 2 - 3), tři polohy (1 - 0 - 2) na pružině (páka
 se sama vrací do svislé polohy), poloha (3) plovoucí na západce (páka se v plovoucí poloze zastaví):

Druhá třípolohová páka (1 - 0 - 2) má západku, což znamená, že automaticky drží provozní polohu.
 Poloha 0 je neutrální (páka ve svislé poloze), když motor stojí, olej proudí do přepadu.
Poloha 1 je provozní (páka v úhlopříčné poloze dopředu), motor se otáčí proti směru hodinových ručiček.
Poloha 2 je provozní (páka v úhlopříčné poloze dozadu), motor se otáčí ve směru hodinových ručiček.

Třetí třípolohová páka (1 - 0 - 2) je pružně zatížená, což znamená, že se automaticky vrací do svislé polohy:

 Poloha 0 neutrální (páka ve svislé poloze) pístní tyč válce je v klidu - olej proudí do přepadu.

Pracovní poloha 1 (páka nastavená v diagonální poloze dopředu) pístní tyč válce se vysouvá.

Pracovní poloha 2 (páka nastavená do diagonální polohy dozadu) se pístnice válce zasouvá.

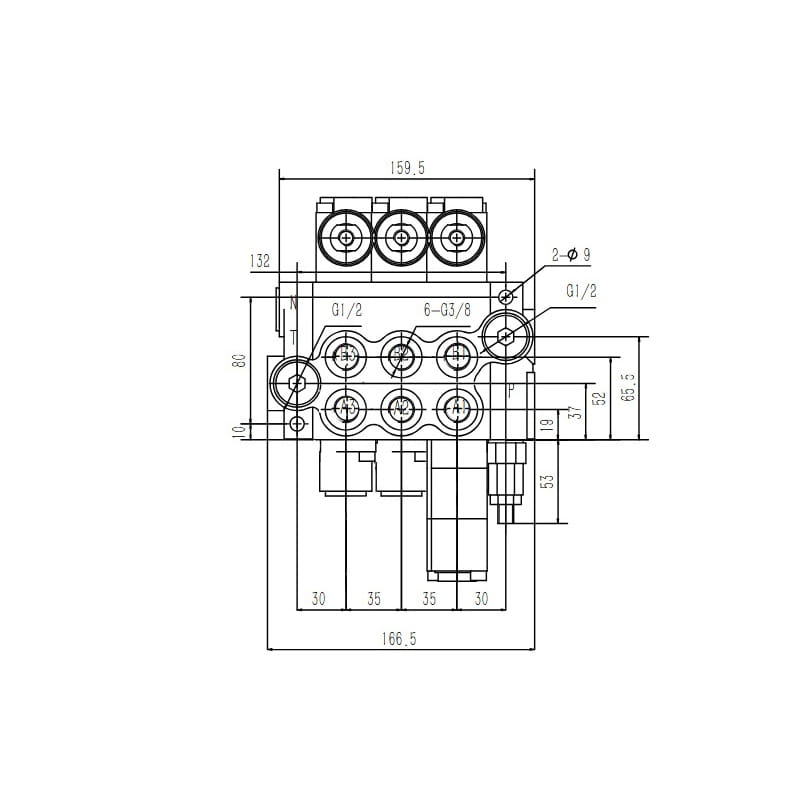

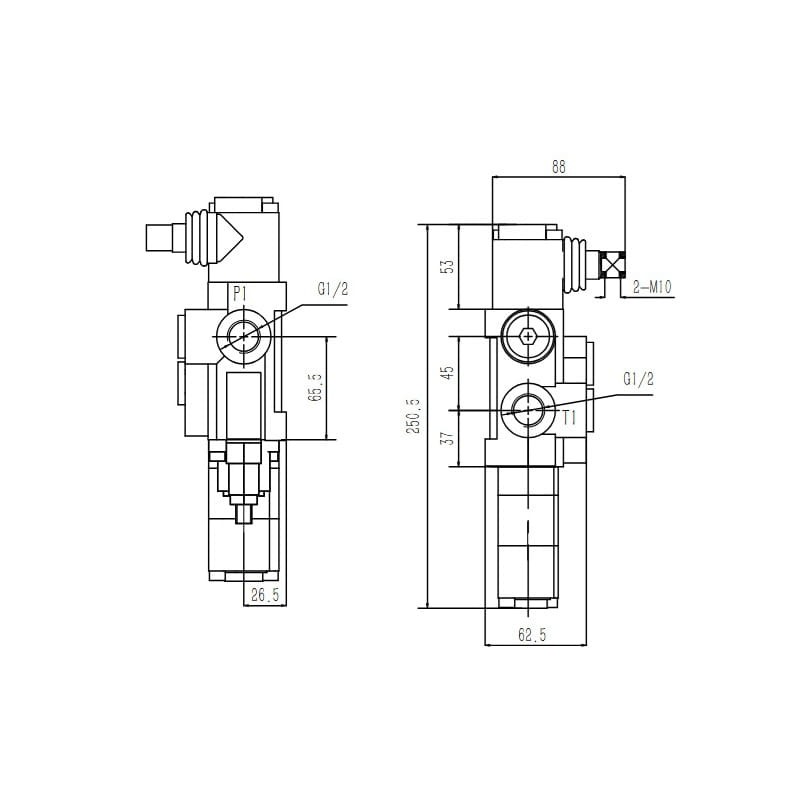

Vlákna

Vnitřní závity v těle:

přívod: 1/2''; zpátečka: 1/2''; sekce: 3/8''
