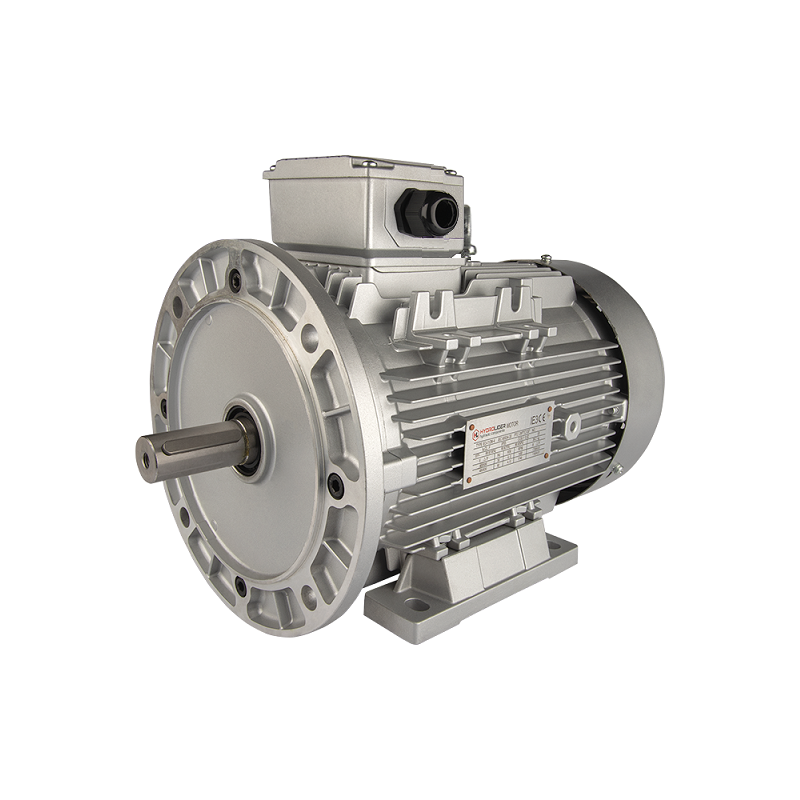

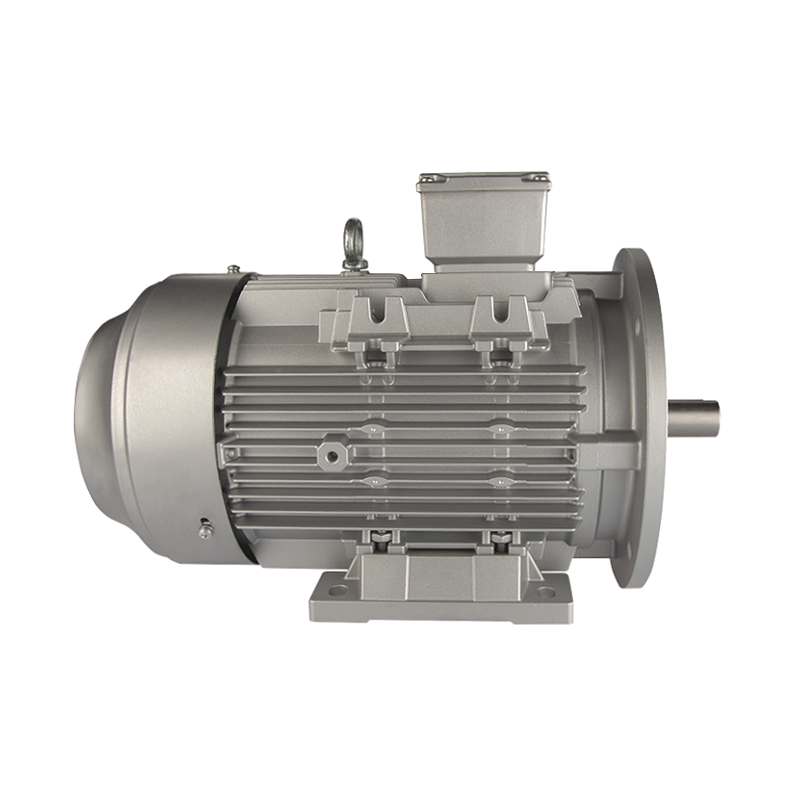

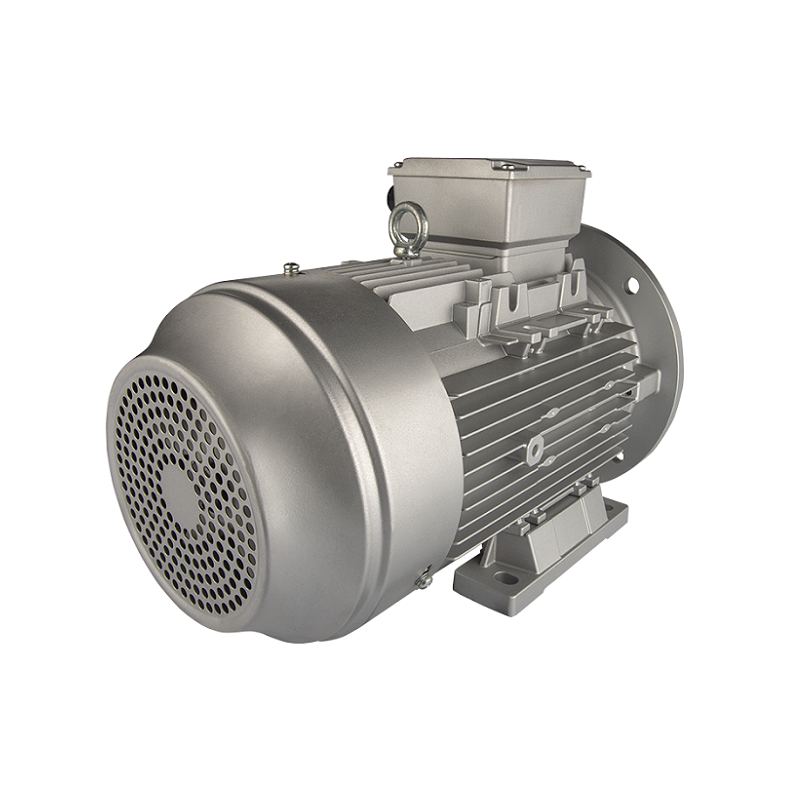

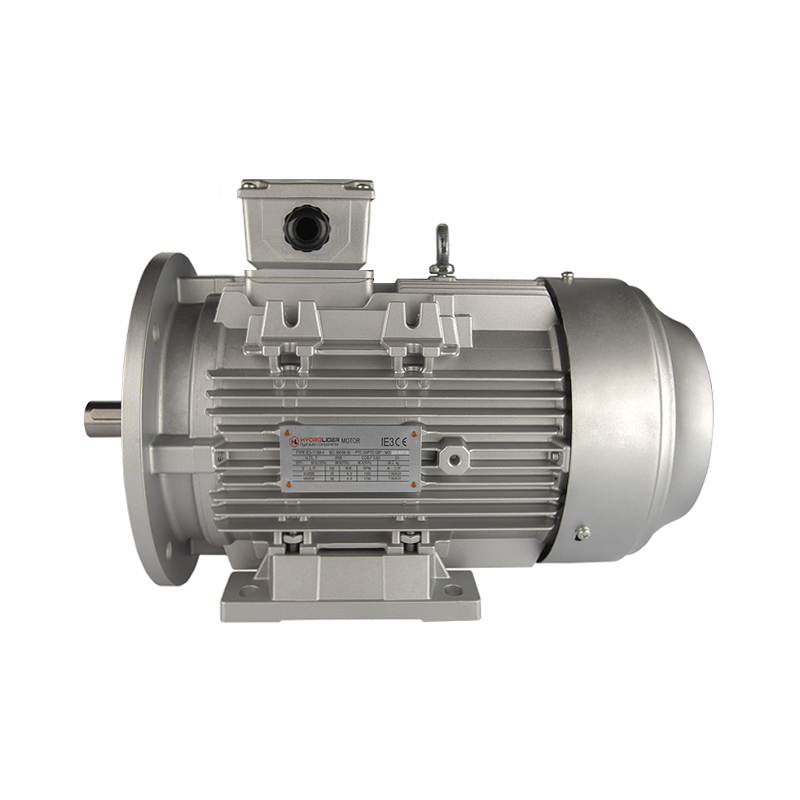

3-fázový elektromotor 400V IE3 typ B35 G90L výkon: 2,2kW otáčky: 1400 ot/min hřídel: 24mm s přírubou pro montáž zvonkové spojky

Energeticky úsporný motor pro všeobecné použití se speciálním tělem, které dokonale odvádí teplo, přizpůsobený trvalému provozu pod zátěží. Je široce používán v mechanických pohonech a hydraulických systémech v zemědělství, ovocnářství, lesnictví, stavebnictví a široce chápaném průmyslu.

V hydraulických systémech se používá k pohonu hydraulických čerpadel v sadě se speciálními spojkami a zvonkovými spojkami (v dalších našich aukcích jsou k dispozici celé sady s čerpadly).

V mechanických systémech se používá k pohonu pásových dopravníků, podavačů, šneků, ventilátorů, ozubených kol, shrnovačů, hřídelí, točny, vrtných souprav, brusek, soustruhů, fréz, hoblíků, míchaček a mnoha dalších.

Řada AHC3 jsou indukční motory s kotvou nakrátko s účinností IE3 s měděným vinutím statoru, nízkou spotřebou proudu a velmi vysokou provozní účinností.

Vyrobeno ve třídě těsnosti IP55. Navrženo pro provoz při okolní teplotě nepřesahující 40°C a nadmořské výšce nepřesahující 1000 m. Pracovní frekvence: 50Hz. Maximální teplota motoru by za normálních provozních podmínek neměla překročit 100°C. Motory jsou vybaveny PTC snímači nastavenými na 130°C. Motory by měly být namontovány tam, kde budou mít dostatečné větrání potřebné pro chlazení.

• Pro zajištění dlouhého a bezproblémového provozu se doporučuje dodržovat níže uvedené pokyny:
• Motory jsou určeny k přenosu výkonu pomocí pružné spojky, dutého pouzdra nebo řemenice.
• Pokud má motor pohánět zařízení přes kola a klínové řemeny, osa hřídele motoru a osa hřídele přijímače by měly být rovnoběžné a osa řemene a střed čepu hřídele by měly být kolmé.
• Osa hřídele motoru a osa přijímacího hřídele by měly být kolineární s ohledem na toleranci použité pružné spojky.

• Motory musí být připojeny k síti pomocí ochrany proti přetížení.
• Ochrana musí být kompatibilní s parametry motoru.

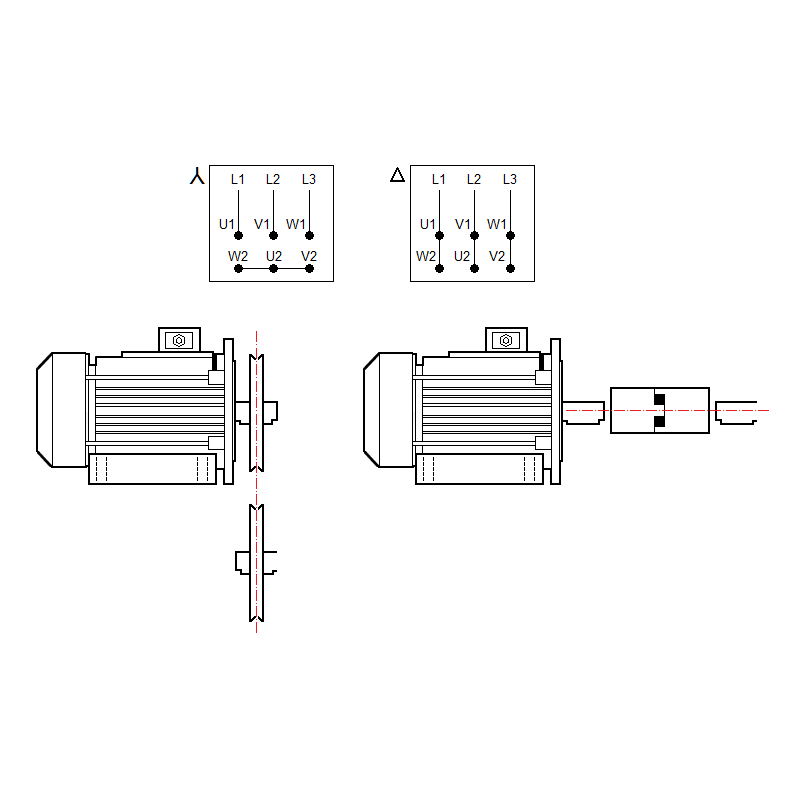

• Motory do 3kW: 230V připojení v △, 400V připojení v Y
  4kW motory a více: 400V připojení v △, 690V připojení v Y
• Ve svorkovnici je 6 konektorů. Připojte motor podle schématu umístěného pod krytem svorkovnice Y nebo △.

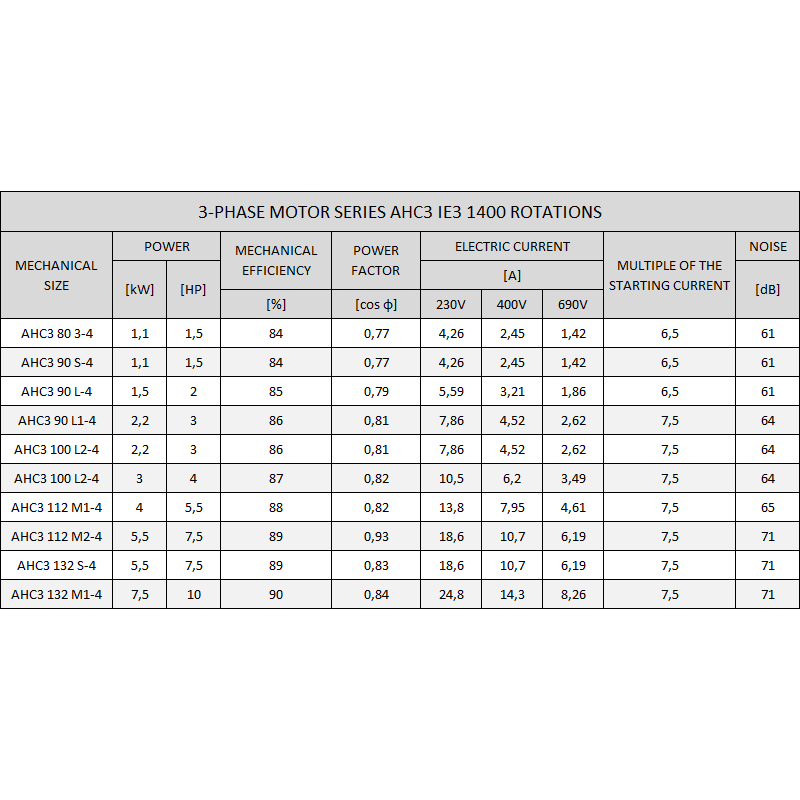

AHC 90L 1-4

2,2

3

400

7,5

64

1400

pravá nebo levá

24

Ano (8mm)

IP55 oboustranný

Ano (fi 200mm)

Ano

21

hliník

měď
