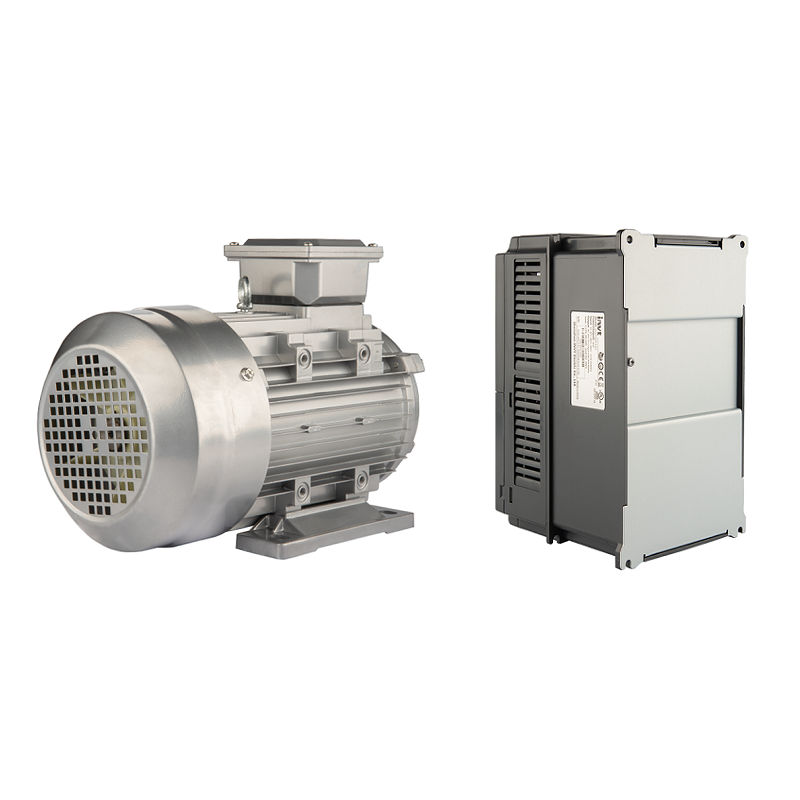

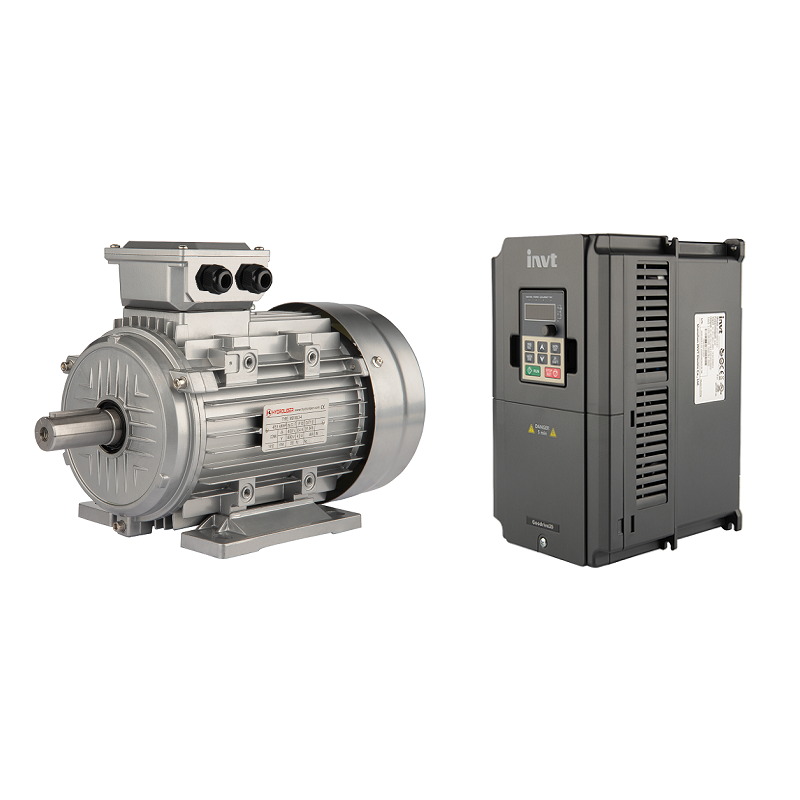

3-fázový elektromotor 400V 11 kW s třífázovým vektorovým invertorem GD20-011G-4-EU regulátorem otáček motoru

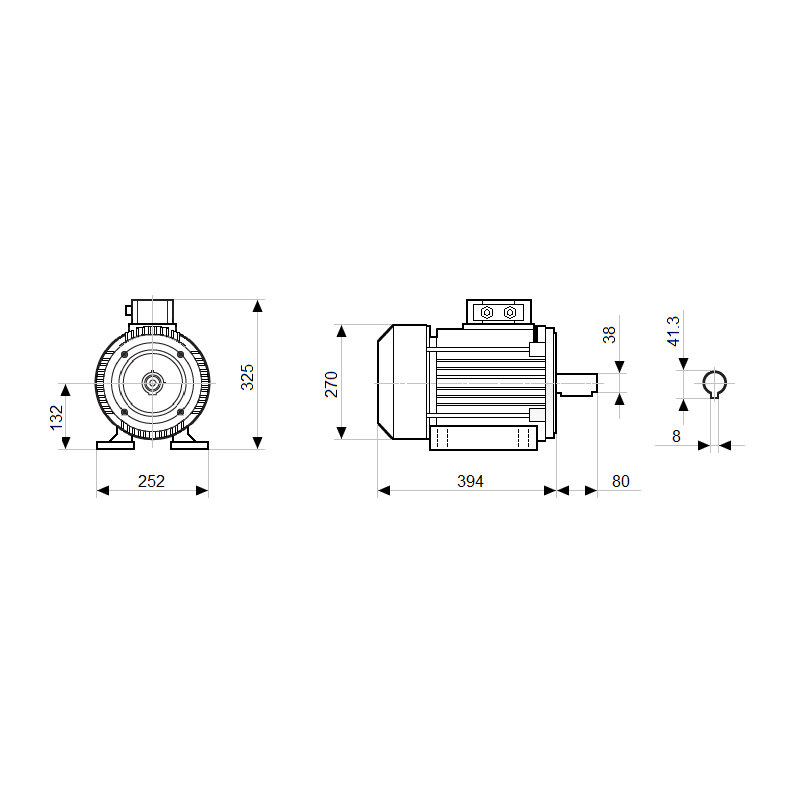

3-fázový 380V (400V) motor pro všeobecné použití G132 o výkonu 11 kW s přírubou B3 s konstantními otáčkami hřídele 1460 (1500) ot./min. Součástí vektorového invertoru GD20-011G-4-EU navrženého pro snížení a přesné nastavení otáček hřídele motoru. Univerzální motor určený pro nepřetržitý provoz v průmyslu a zemědělství. V hydraulických systémech se používá k pohonu čerpadel. V mechanických systémech uvést do rotace další prvky systému, např. podavače, dopravníky, převodové řemeny, ventilátory a další.

AHC 132L 3-4

132

1.42.11.110

11

71,9

20,88

400 (380)

1460 (norma 1500)

vpravo nebo vlevo (v závislosti na připojení kabelu)

38

klín

IP55 (oboustranný)

nedostatek

zahrnuta

hliník

měď

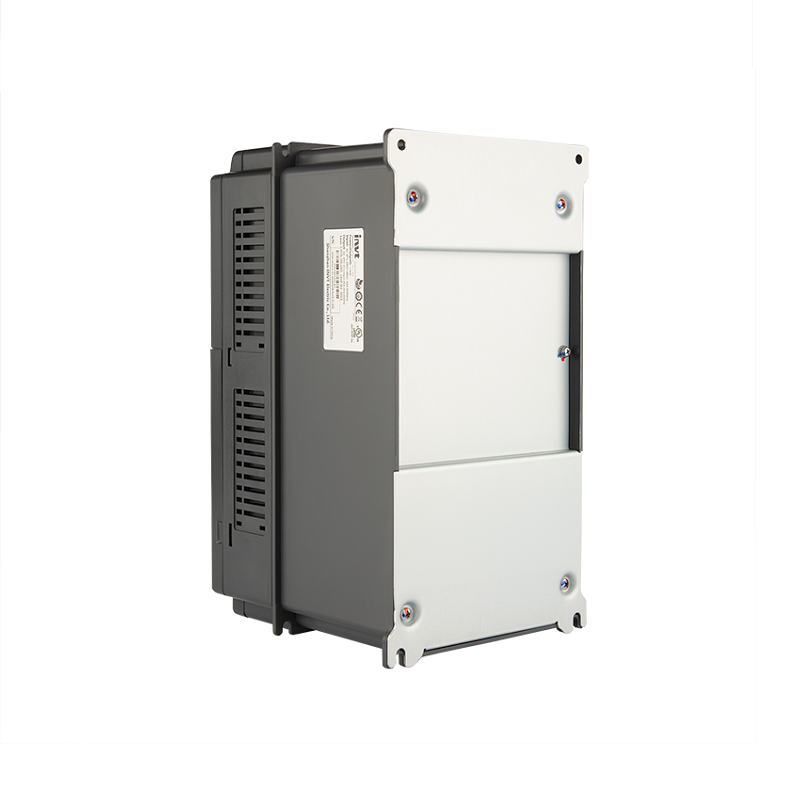

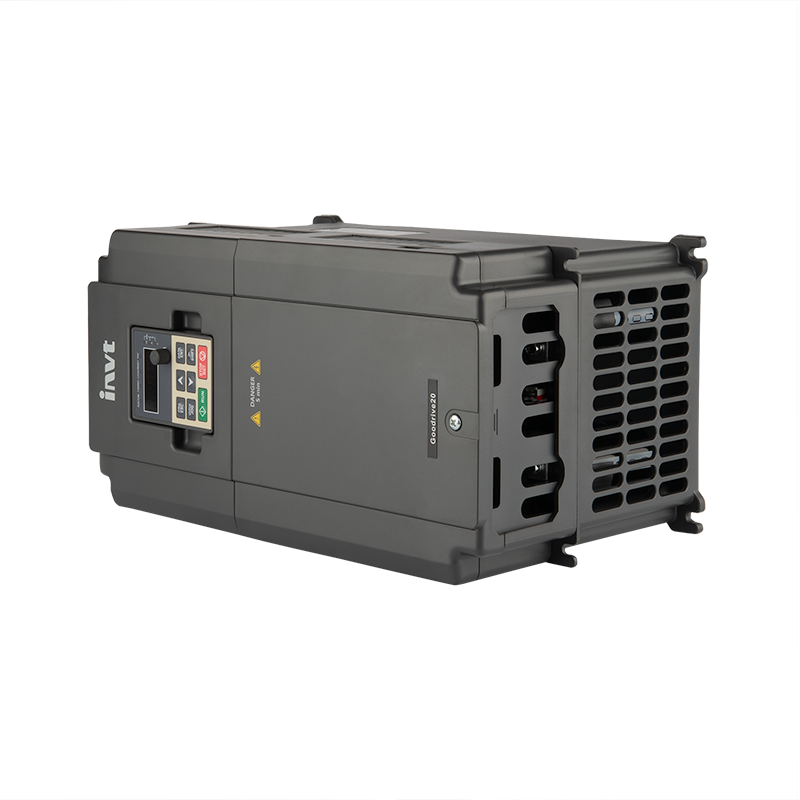

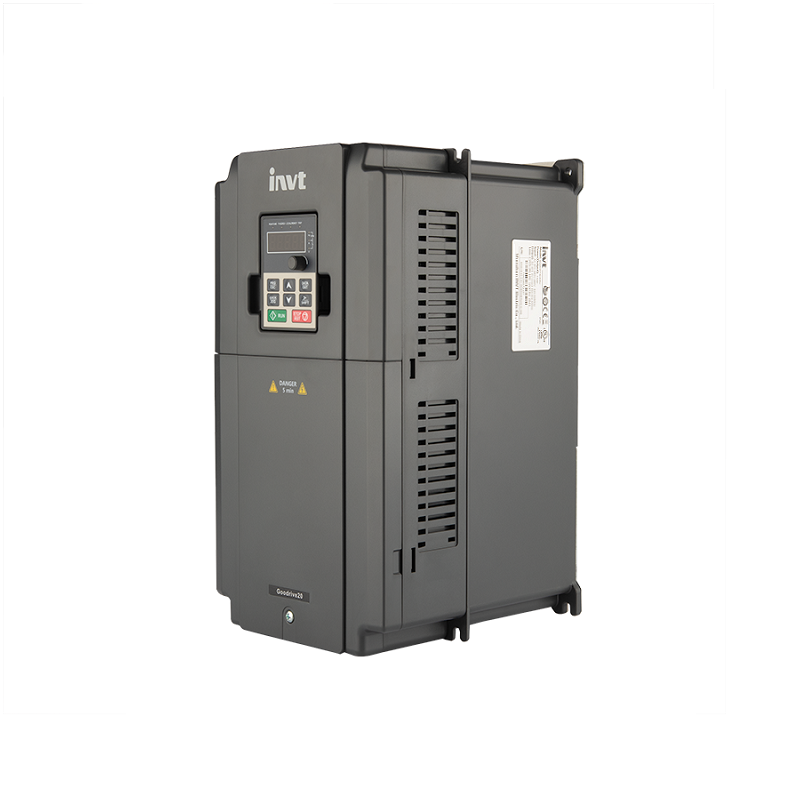

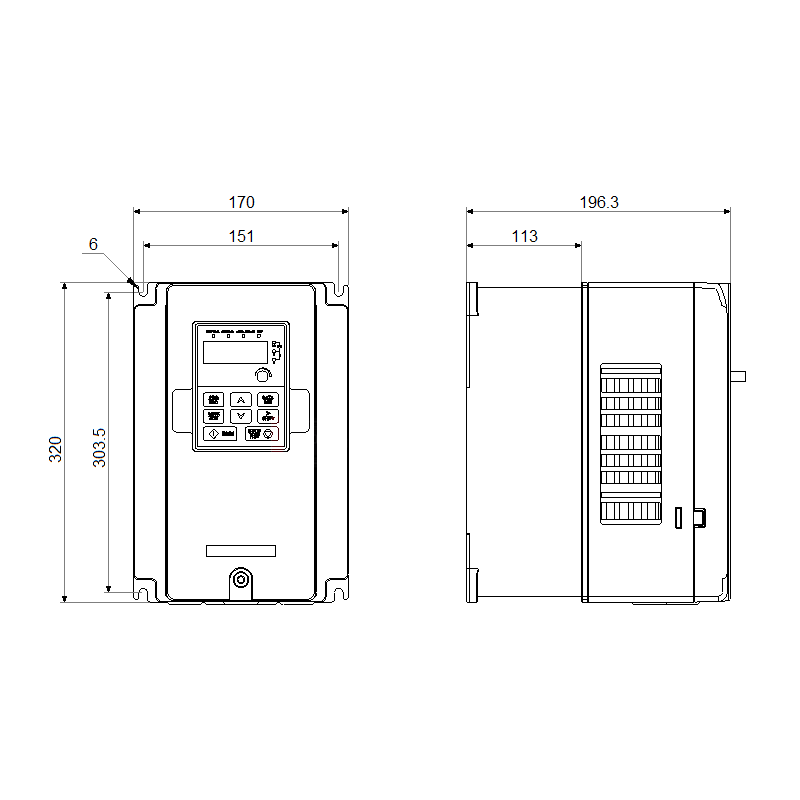

Střídač se vyznačuje velmi dobrou výbavou, která zahrnuje: EMC filtr kategorie C3, modul dynamického brzdění, integrovaný LED operátorský panel a komunikaci RS485 s protokolem ModbusRTU. Byl navržen tak, aby jeho instalace a uvedení do provozu zabraly co nejméně času. Ideální pro ty, kteří hledají měnič se skvělými schopnostmi za dostupnou cenu.

                                                                                  VSTUP NAPÁJENÍ:

AC 3-fázové 380 V (-15 %) ~440 V (+10 %)

Frekvence (Hz):

50 Hz nebo 60 Hz (povolený rozsah 47~63 Hz)

                                                                                          VÝKON:

Výstupní napětí (V):

AC 3-fázový 380-440V

Výstupní proud (A):

Výstupní výkon (kW):

• Vodotěsnost: IP20
• Maximální výstupní frekvence 400 Hz
• Komunikace RS485 protokolem ModbusRTU
• Funkce nastavení točivého momentu
• Široká škála bezpečnostních prvků
• Historie posledních 5 havarijních stavů s pamětí provozních parametrů z posledních 3 havarijních odstávek
• Vestavěný speciální režim regulace výstupního napětí bez ohledu na nastavené U/f
• Funkce letmého startu je ideální pro startování s rotující zátěží, například ventilátorem
• Vestavěný EMC filtr kategorie C3 s možností odpojení Y-kondenzátorů filtru pro snížení svodových proudů (zabraňuje nechtěnému vypínání proudových chráničů)
• Vestavěný PID regulátor s funkcí spánku umožňuje automatické řízení např. čerpadel a ventilátorů
• Vestavěný brzdový modul

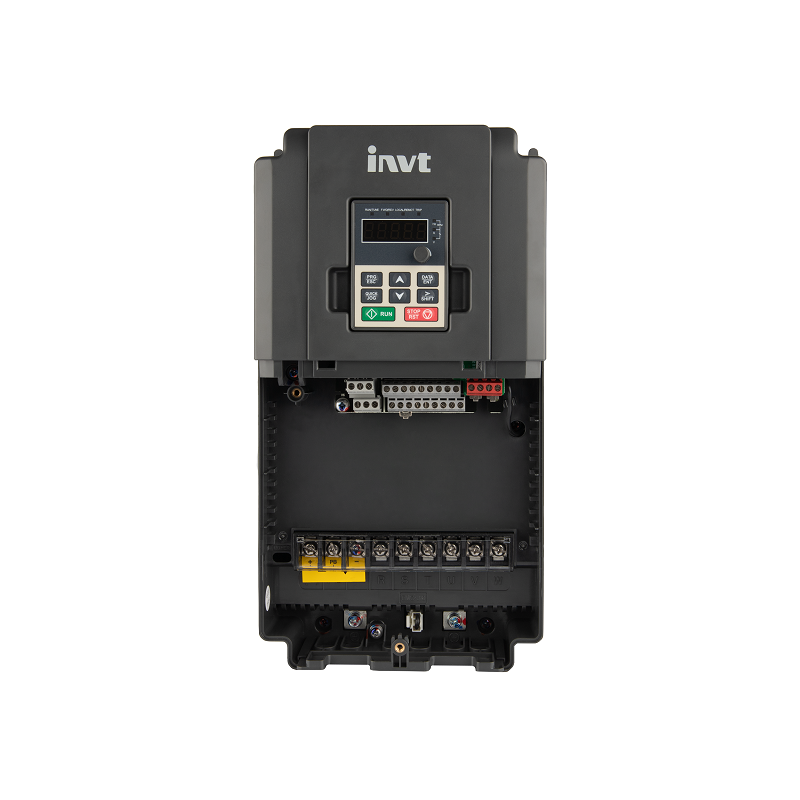

• Dvou- a třívodičové ovládání
• Počítadlo pracovní doby

• Čtyři permanentní digitální vstupy s nastavitelnou vstupní logikou: kladná nebo záporná, rozsah napětí 24 V DC
• Jeden vysokorychlostní digitální vstup HDI, 24 V DC
• Programovatelné funkce digitálních vstupů a výstupů, včetně funkce čítače
• Jeden spínací reléový výstup (SPDT), multifunkční
• Schopnost volně tvarovat polarizaci vstupů/výstupů (bitové slovo)

• Dva analogové vstupy, standardně 0-10 V, volitelný typ vstupu - napětí nebo proud.
• Změna měřítka vstupních charakteristik podle potřeby zadáním souřadnic začátku a konce vstupního rozsahu
• Dva analogové výstupy 0-10 nebo 0-20 mA, nastavitelná výstupní charakteristika, volitelná monitorovaná veličina
• Vestavěný potenciometr připojený k nezávislému internímu vstupu (svorky nejsou připojeny k pásku), nastavitelná charakteristika jako u ostatních analogových vstupů

Montážní návod v polštině v balení s výrobkem. Možnost zaslání katalogové karty výrobce v angličtině na uvedenou e-mailovou adresu. Výrobek má všechny potřebné certifikáty umožňující obchodování a používání v Evropské unii.

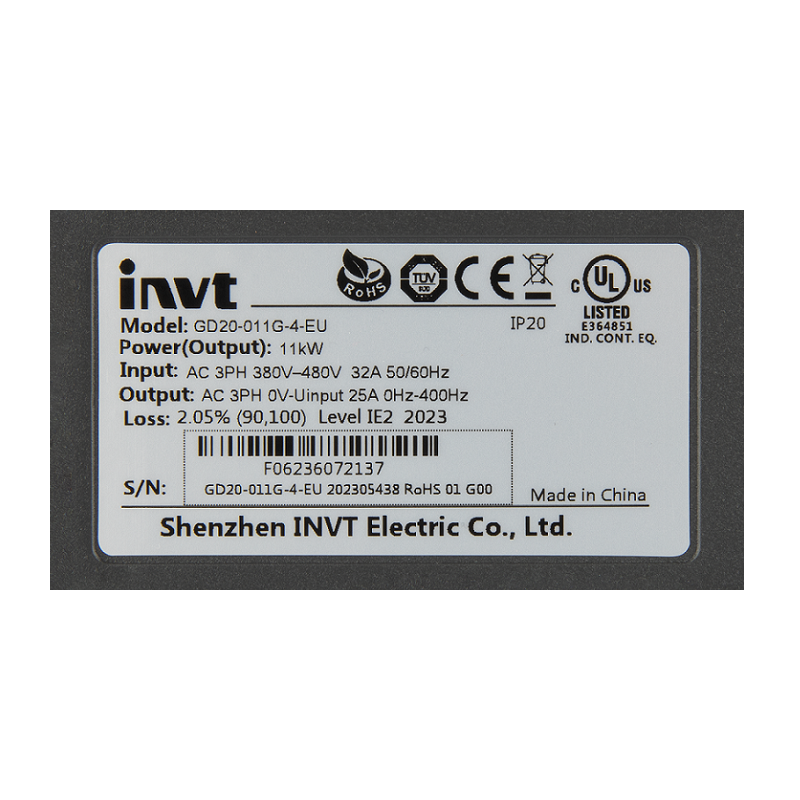

Certifikáty: RoHS, TÜV, CE
