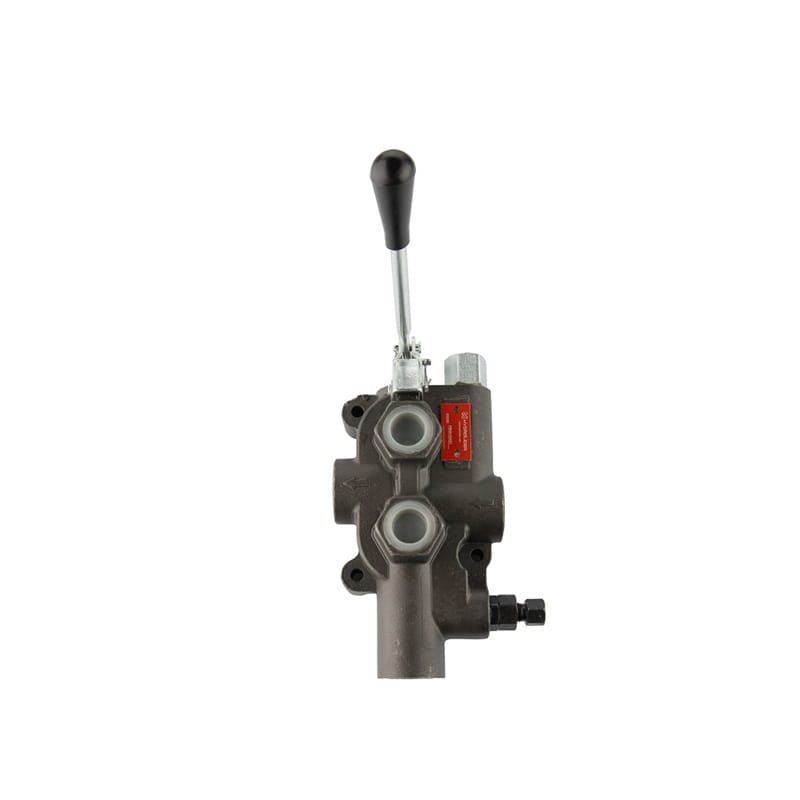

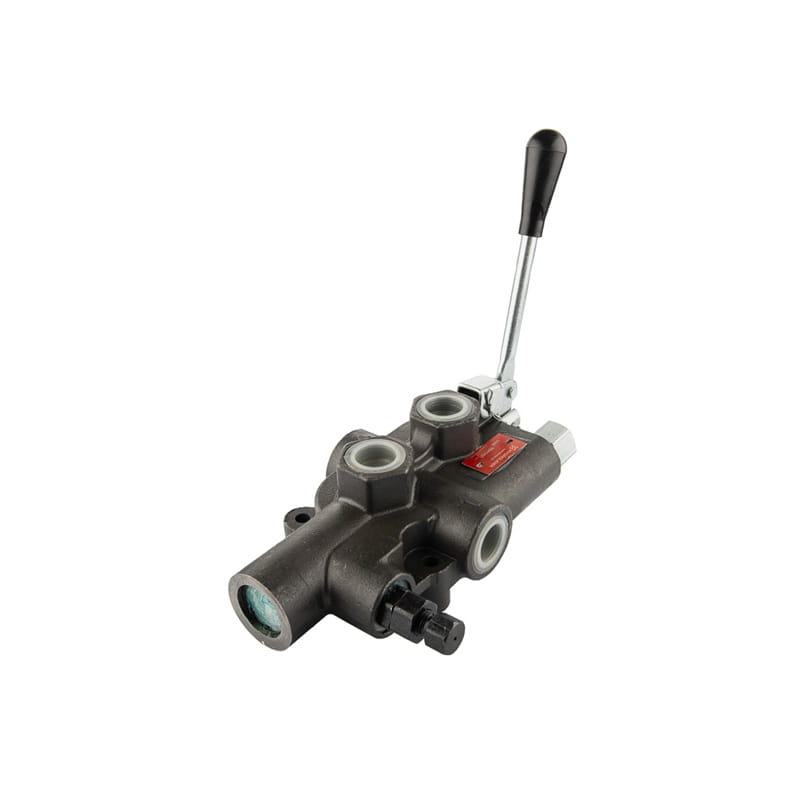

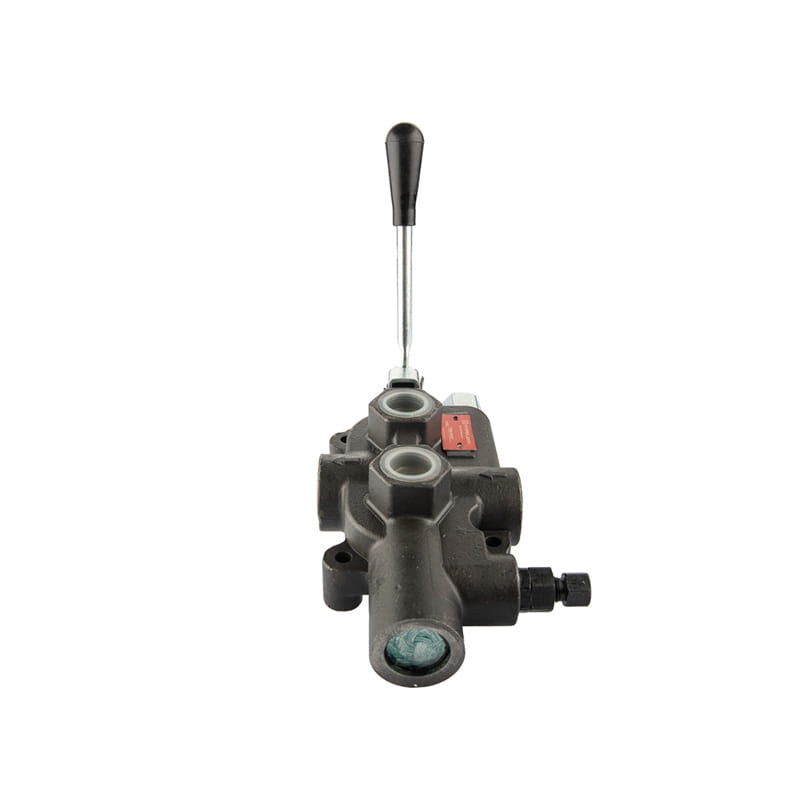

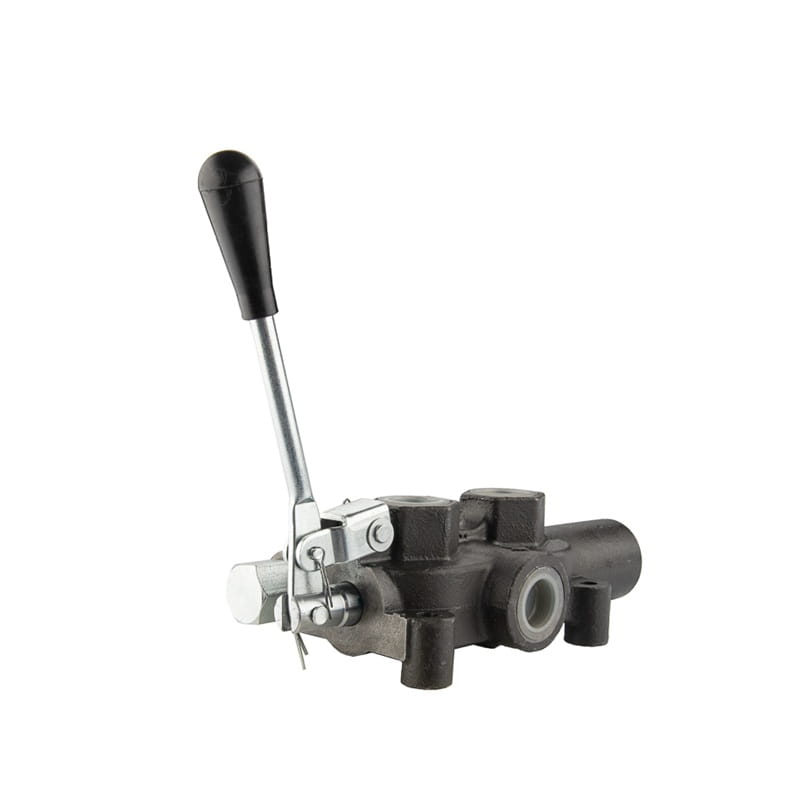

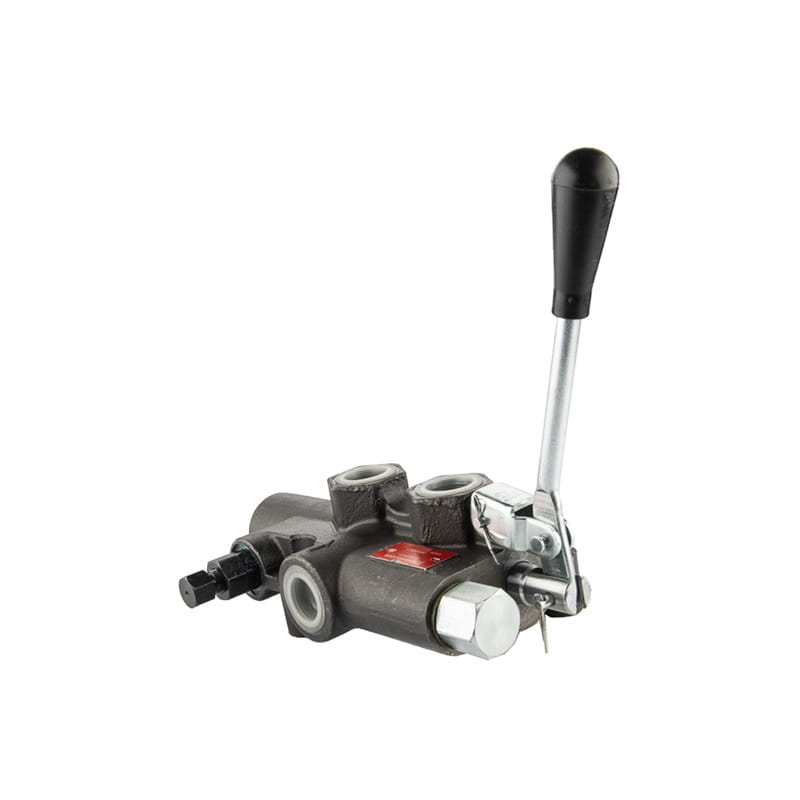

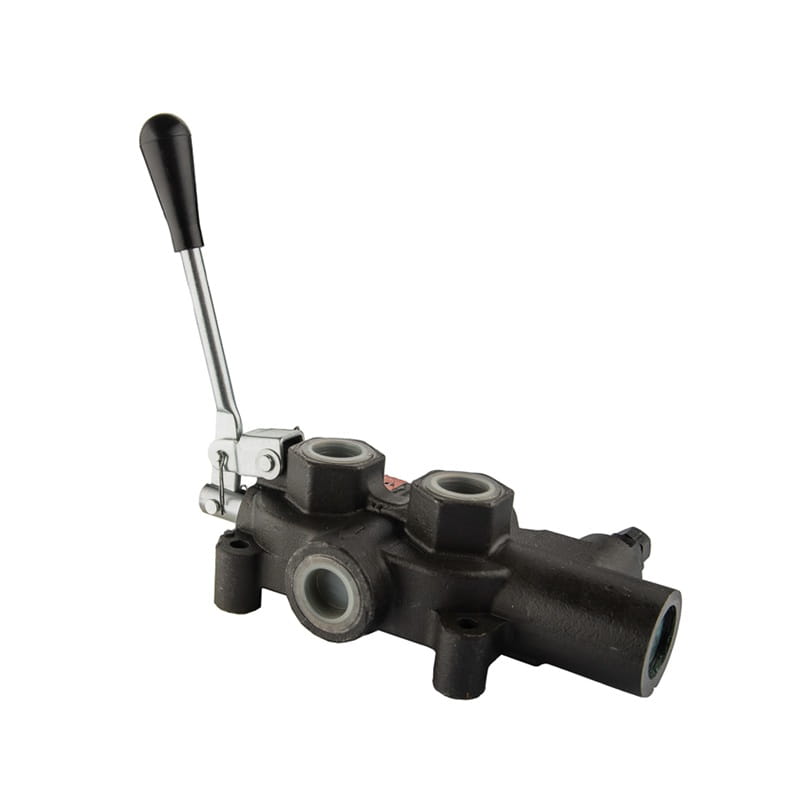

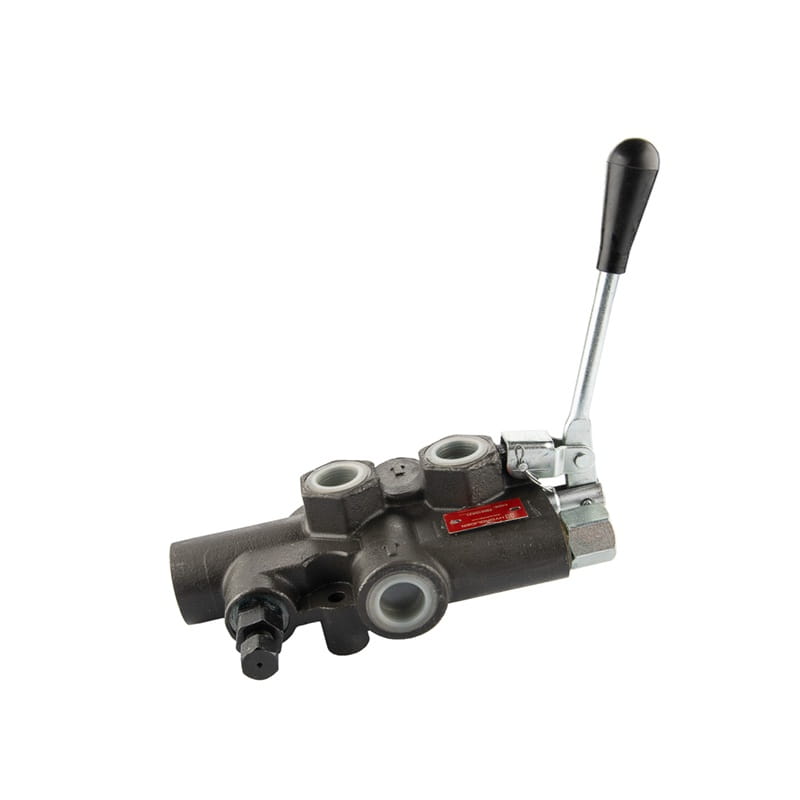

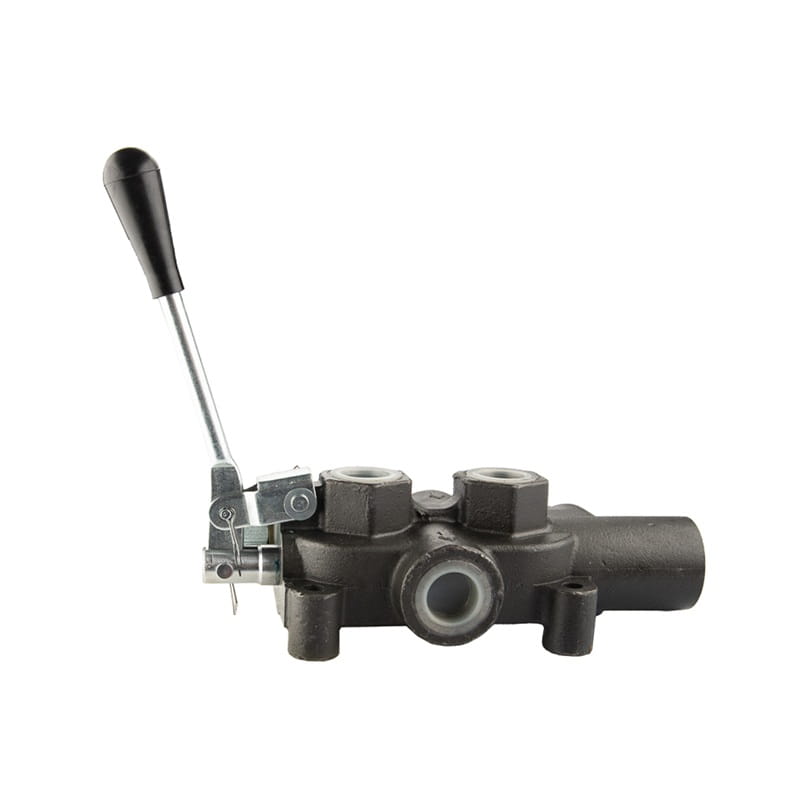

1sekční hydraulický rozvaděč 80L Hydrolider pro štípačku dřeva

1-SEKČNÍ HYDRAULICKÝ ROZDĚLOVAČ 80 L/min HYDROLIDER

ORIGINÁL PRO ROZDĚLOVAČ ZÁMEKŮ

Aplikace:

Navrženo speciálně pro štípačky dřeva. Pružina ovládá posuvník v jednom směru a v opačném směru.

 druhá je pružinová západka. Během štípání se z bezpečnostních důvodů štípačka

vyžaduje držení páky, zatímco návrat pístní tyče je na západce, která se sama odpruží zpět

 když se aktuátor zcela zasune a vrátí se do výchozí polohy.

Toto řešení umožňuje výměnu hlavně a vyjmutí nábojnic během zpětného pohybu pístu.

Navíc, když se pístní tyč vrátí, západka se odpruží zpět a odlehčí čerpadlo, čímž zabrání systému v

hydraulický systém se nezahřívá. V neutrální poloze olej volně proudí rozdělovačem a jde

 do zpětného kanálu do nádrže.

Technické údaje:

Maximální průtok až 80 l/min. Ovládání jednočinným a dvojčinným válcem.

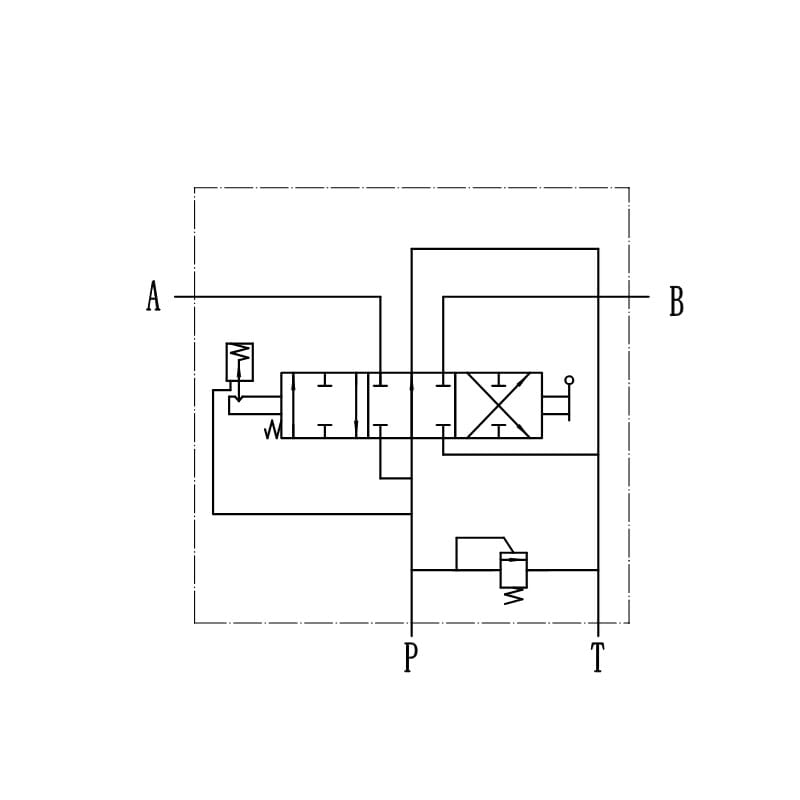

Řízení:

Třípolohová páka (1 - 0 - 2):

 Poloha 0 neutrální (páka ve svislé poloze) pístní tyč válce je v klidu - olej proudí do přepadu.

Pracovní poloha 1 (páka nastavená v diagonální poloze dopředu) pístní tyč válce se vysouvá.

Pracovní poloha 2 (páka nastavená do diagonální polohy dozadu) se pístnice válce zasouvá.

Spojení:

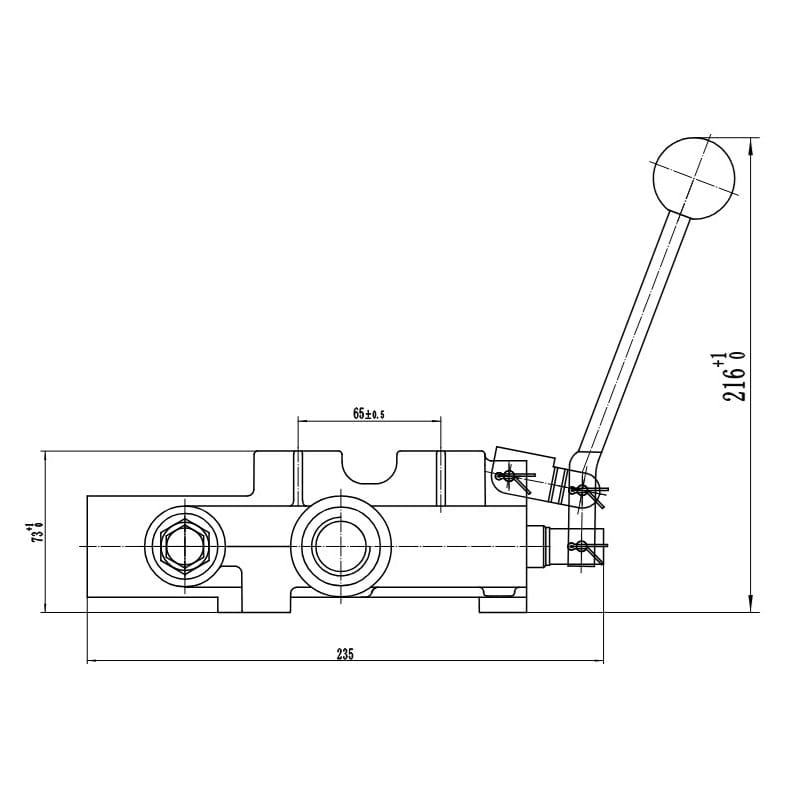

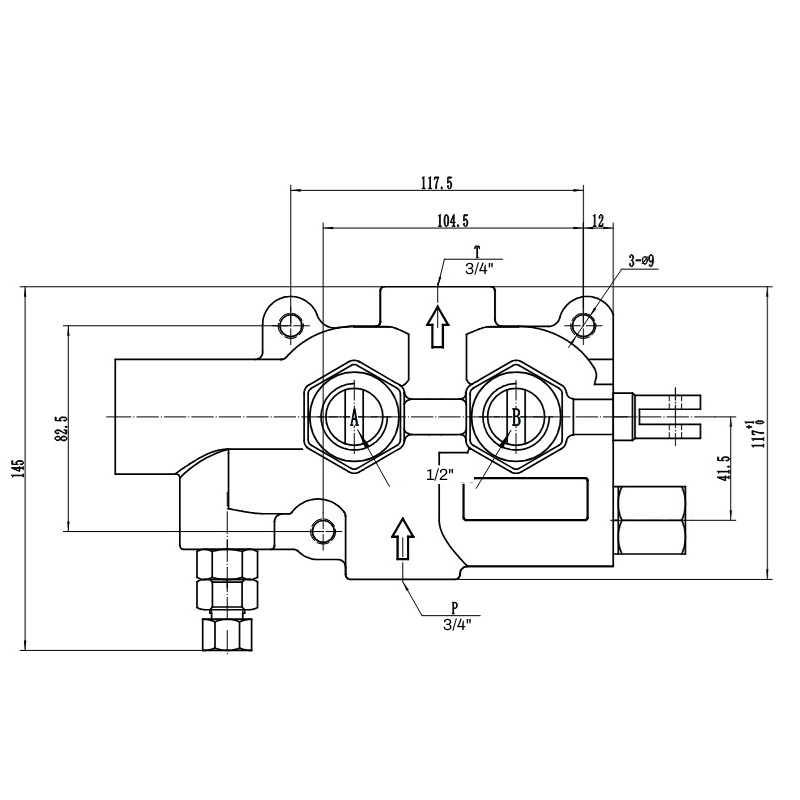

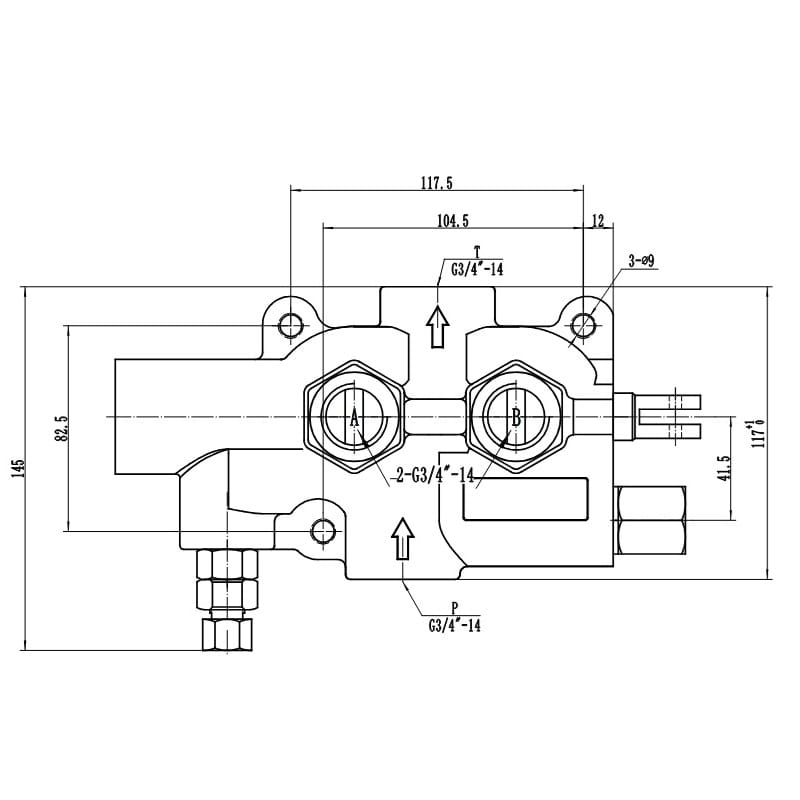

Vnitřní závity v těle:

 přívod: 3/4''; zpátečka: 3/4''; sekce: 1/2''

Rozsah tlaku:

 Maximální přívodní tlak: 250 barů

Maximální vratný tlak: 50 barů

Maximální tlak na sekcích: 300 barů

Nastavení přepouštěcího ventilu:

Přepouštěcí ventil je z výroby nastaven na 180 barů ± 30 barů

Nastavení přepouštěcího ventilu:

Před spuštěním se doporučuje zkontrolovat a nastavit správný tlak.

Možnost nezávislého nastavení, plné otočení se mění o 30 barů.

Ventil uvolňující páku z pracovní polohy do neutrální polohy nastavený na 70 barů,

 má regulaci 70-140 barů.

Teplotní rozsah a typ oleje:

Přípustná okolní teplota: -40 °C až +60 °C

Přípustná teplota oleje: -15 °C až +80 °C

Doporučený hydraulický olej na bázi minerálního oleje, např. HL 32 nebo HL 46
