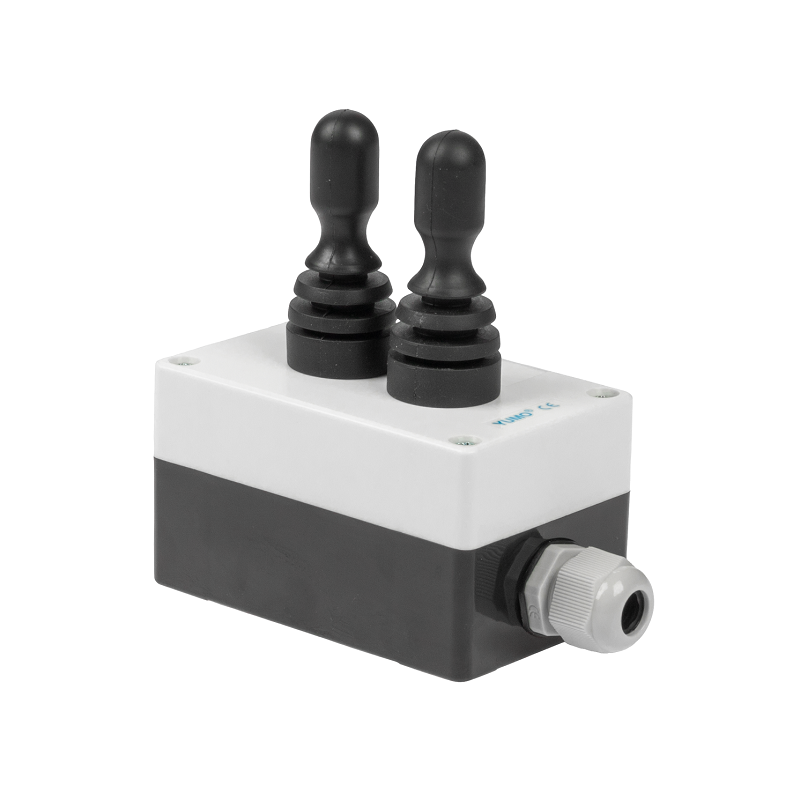

Pouzdro se dvěma třípolohovými elektrickými joysticky s pružinovým a západkovým polohováním

Dostupnost: skladem

Odesláno v rámci: 48 hodin

Cena s DPH: 1 183,00 Kč 1183.00

Cena bez DPH: 977,69 Kč

quantity ks

přidat na seznam přání

Dodavatel:

Katalogové číslo: 81.10.61.022

Popis

POUZDRO SE 2 ELEKTRICKÝMI JOYSTICKY SE 3 POLOHAMI

S PRUŽINOVÝM A ZÁPADKOVÝM POLOHOVÁNÍM

Symbol:	81.10.61.022
Výrobce dílů:	Yumo
Aplikace:	Skříň se dvěma manipulátory s 3polohovými pákami umožňuje ovládat dvě sekce v elektricky ovládaném rozdělovači 12V a 24V. Je široce používán v elektrickém ovládání hydraulických systémů v zemědělství, stavebnictví a průmyslu. První joystick má 2 nestabilní (pracovní) polohy a jednu stabilní (neutrální střední poloha). Monostabilní konstrukce, kdy se páka joysticku sama vrací do střední - neutrální polohy. Druhý joystick má všechny 2 pracovní polohy páky s vestavěnou západkou. Bistabilní konstrukce, kdy páka joysticku zůstává vždy v nastavené pracovní poloze. Oba joysticky mají pryžový kryt odolný proti prachu, vodě a oleji.

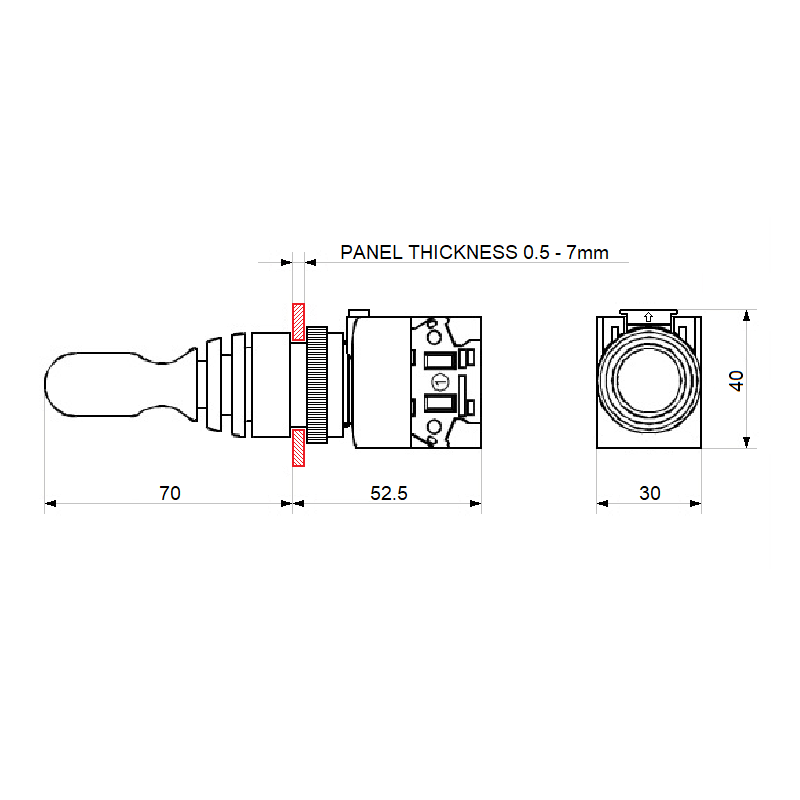

Technické údaje joysticku:
Materiál páky:	Ocel
Materiál krytu páky:	Guma
Princip činnosti prvního joysticku:	Monostabilní (na pružině)
Princip činnosti druhého joysticku:	Bistabilní (západka)
Počet pracovních pozic na každém joysticku:	2
Kontaktní sestavy:	2 x NO
Zatížitelnost kontaktů AC:	10A / 500V (při odporové zátěži)
Izolační odpor min.:	100MΩ
Testovací napětí:	2,2kV
Mechanická odolnost:	≥ 500,000 cyklů
Elektrická životnost:	≥ 50,000 cyklů
Pracovní teplota:	-25°C až +55°C
Certifikáty:	CE
Technické údaje pouzdra:

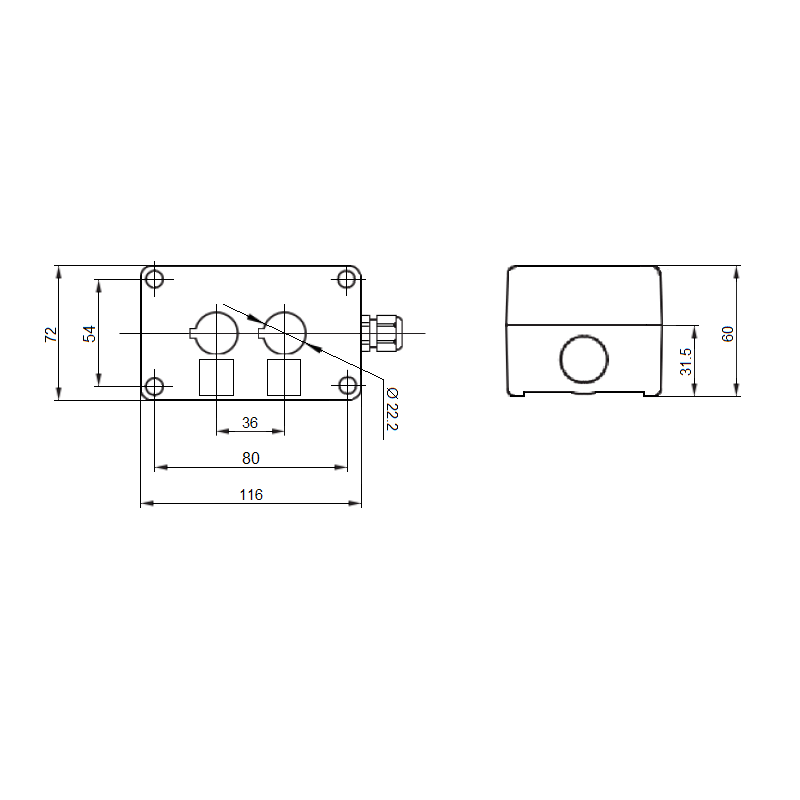

Rozměry pouzdra (mm):	délka 116; šířka 72; výška 65
Montážní rozměry (mm):	54 × 80
Domovní materiál:	Plastický
Barva pouzdra:	bílý a černý
Počet otvorů:	2
Průměr otvoru:	Ø 22
Další příslušenství:	žláza PG13.5
Pracovní teplota:	-25 až 55°C
Třída těsnosti:	IP54
Certifikáty:	CE
