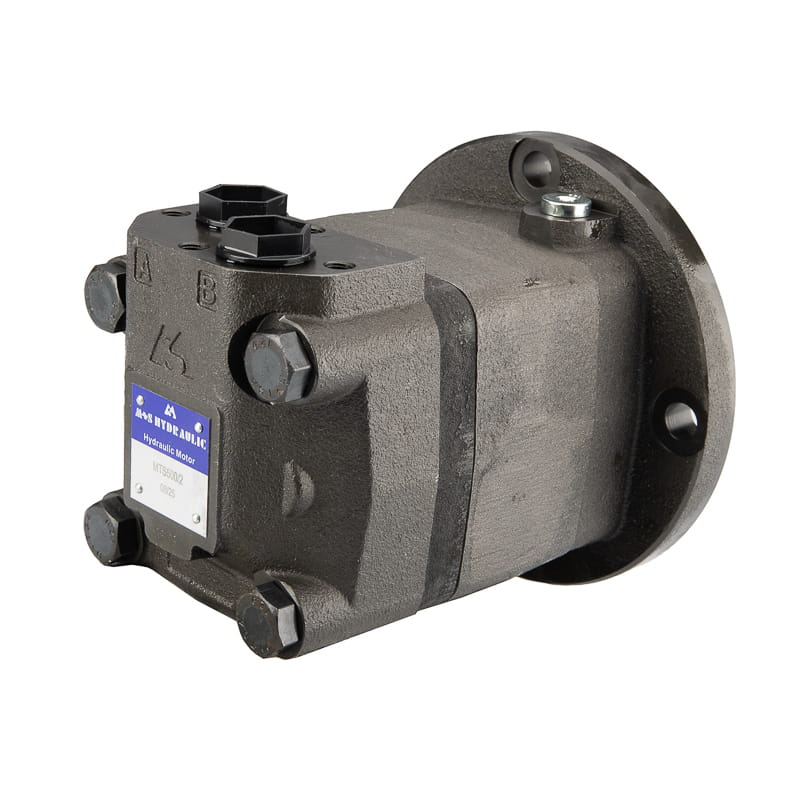

Hydraulický motor MTS 500, objem: 500 cm3/ot., otáčky: 238 ot./min.

HYDRAULICKÝ MOTOR MTS 500 PŘÍJEM: 500 cm3/ot. OTÁČKY: 238 ot./min

Použití

Hydromotor MTS 500 je určen především pro použití v různých typech zemědělské a průmyslové techniky. V systémech, kde je vysoký požadavek na výkon a točivý moment.

Hřídel přenáší pohon během excentrického pohybu gerotoru. Ve stroji, ke kterému je motor namontován, je výstupní hřídel uložený v ložisku, která přijímá pohon od motoru,
který je zodpovědný za vystředění kardanového hřídele a jeho nastavení do správné pracovní polohy.

Příklady použití motoru

Zvedáky
Zemědělské stroje
Stroje na sekání trávy
Potravinářský průmysl
Textilní průmysl
Pohon kol

Technické údaje

Geometrický objem: 500 cm3/ot.
Maximální otáčky - nepřetržitý provoz: 238 ot/min
Maximální otáčky - přerušovaný provoz: 289 ot/min
Maximální točivý moment - nepřetržitý provoz: 122 Nm
Maximální točivý moment - přerušovaný provoz: 137 Nm
Maximální pokles tlaku - nepřetržitý provoz: 160 bar
Maximální pokles tlaku - přerušovaný provoz: 180 bar
Maximální průtok oleje - nepřetržitý provoz: 125 l/min
Maximální průtok oleje - přerušovaný provoz: 150 l/min
Maximální výkon - nepřetržitý provoz: 26,5 kW
Maximální výkon - přerušovaný provoz: 30 kW
Maximální vstupní tlak - nepřetržitý provoz: 210 l/min
Maximální vstupní tlak - přerušovaný provoz: 250 l/min
Maximální vstupní tlak - špičkový: 300 l/min
Maximální tlak ve zpětném potrubí při použití drenážního potrubí - nepřetržitý provoz: 140 bar
Maximální tlak ve zpětném potrubí při použití drenážního potrubí - přerušovaný provoz: 175 bar
Maximální tlak ve zpětném potrubí při s použitím drenážního potrubí - špička: 210 barů
Tlak s nezatíženou hřídelí: 10 barů
Minimální rozběhový moment - při maximálním, trvalém poklesu tlaku: 95 Nm
Minimální rozběhový moment - při maximálním, přerušovaném poklesu tlaku: 106 Nm
Minimální otáčky: 5 ot/min

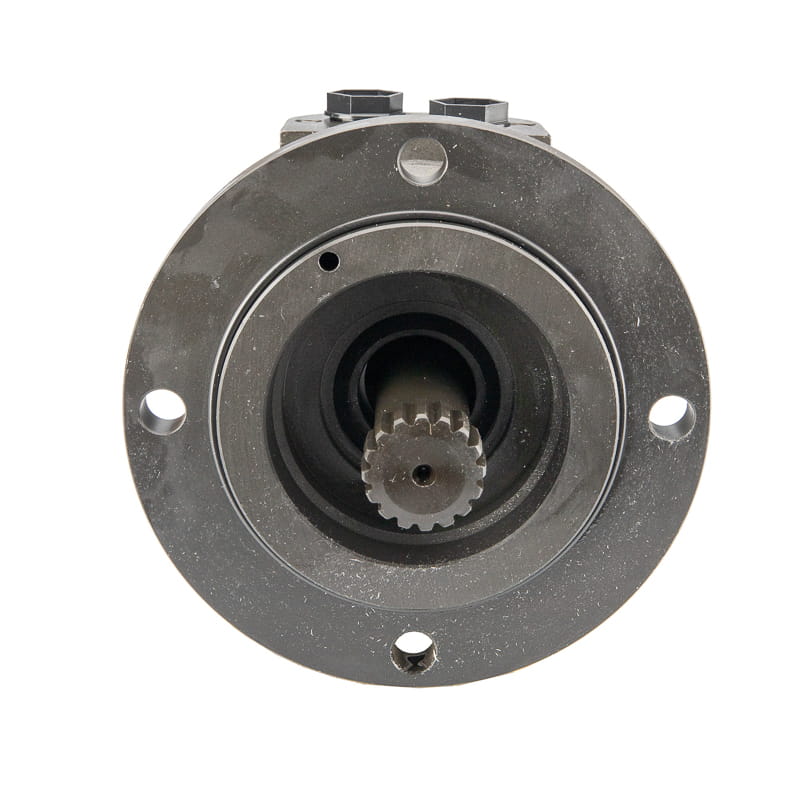

Montáž

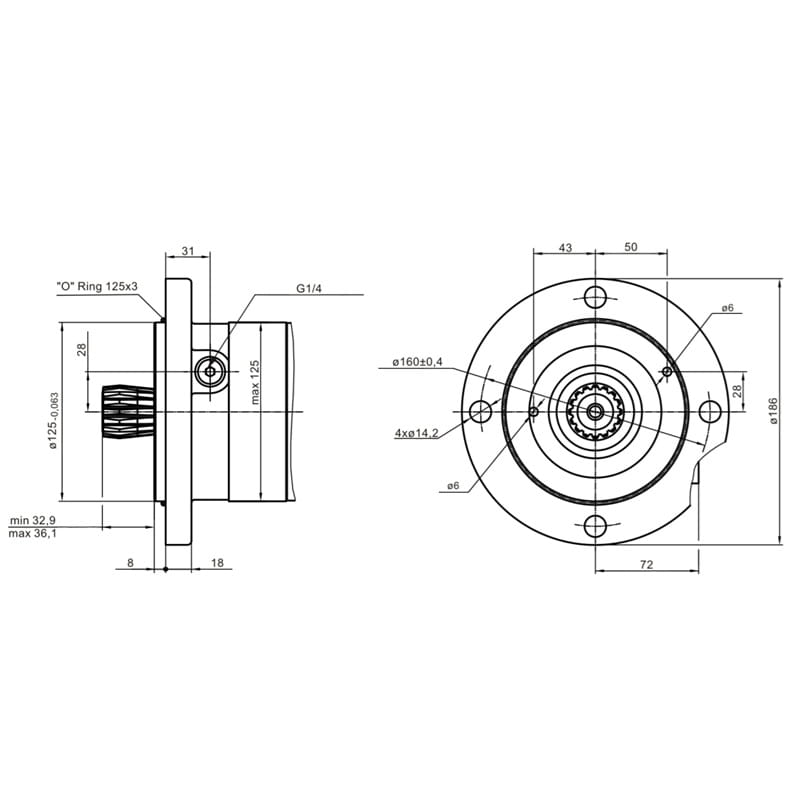

Příruba: kulatá příruba se 4 otvory ø14,2 mm s roztečí ø160 mm, průměr pilotního otvoru ø125 mm
Hřídel: vnější drážkování (16 DP 12/24 ANS B92.1-76)

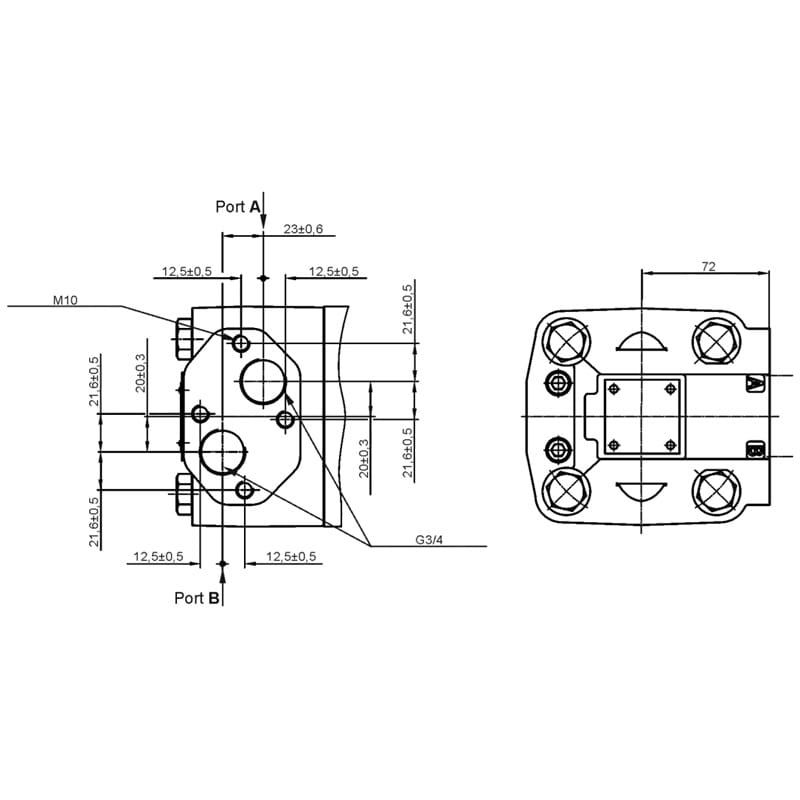

Přípojky oleje: G 3/4"
Únikový otvor: G 1/4"
