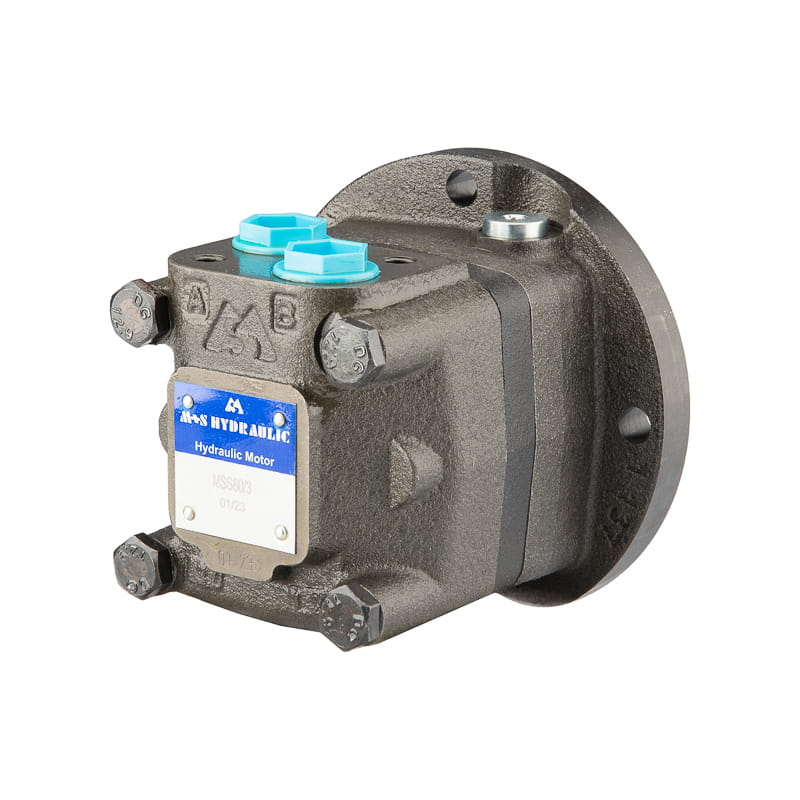

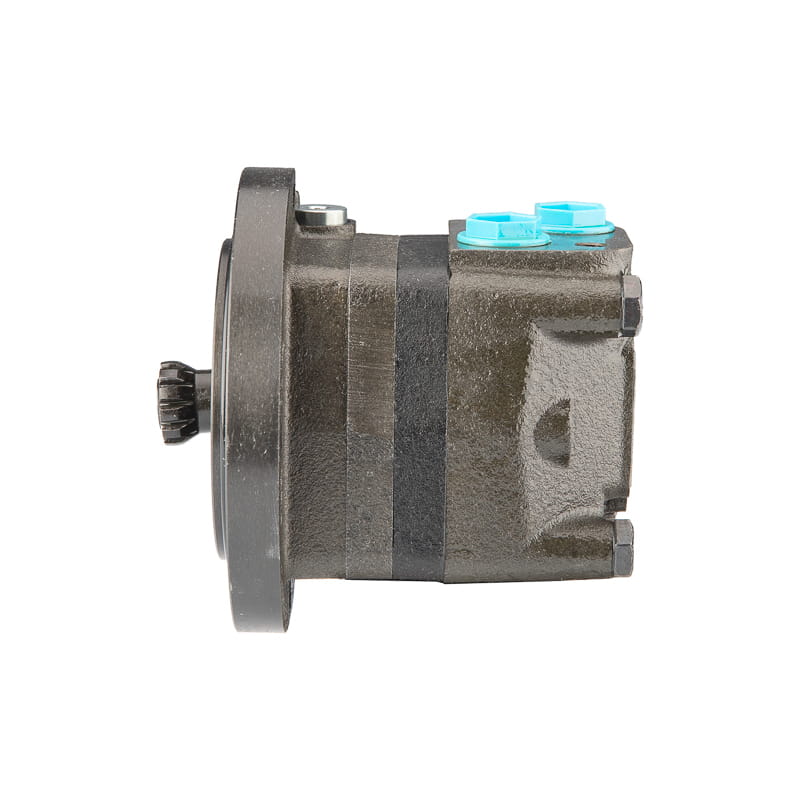

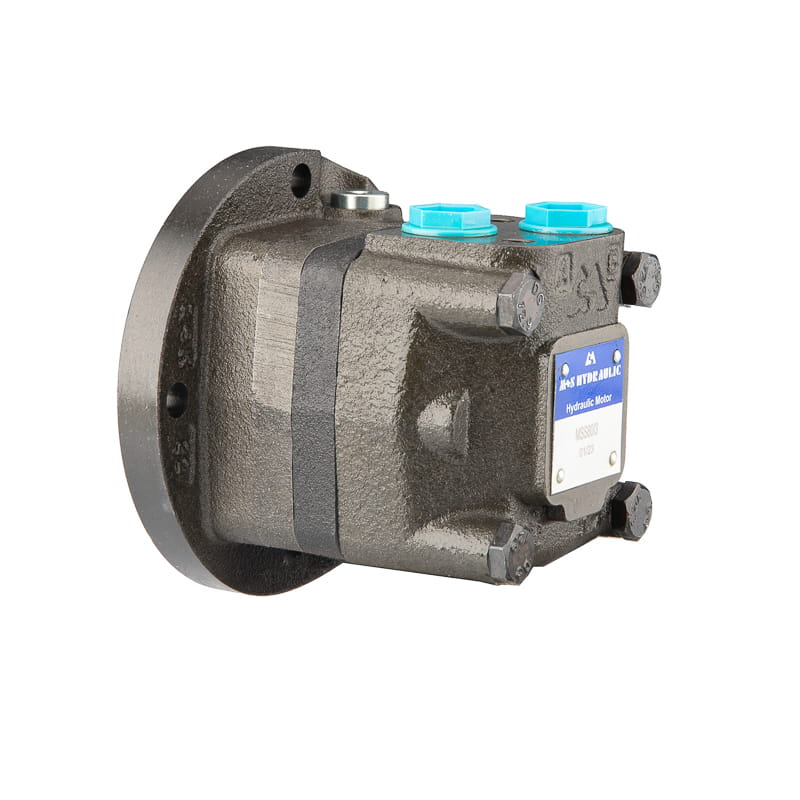

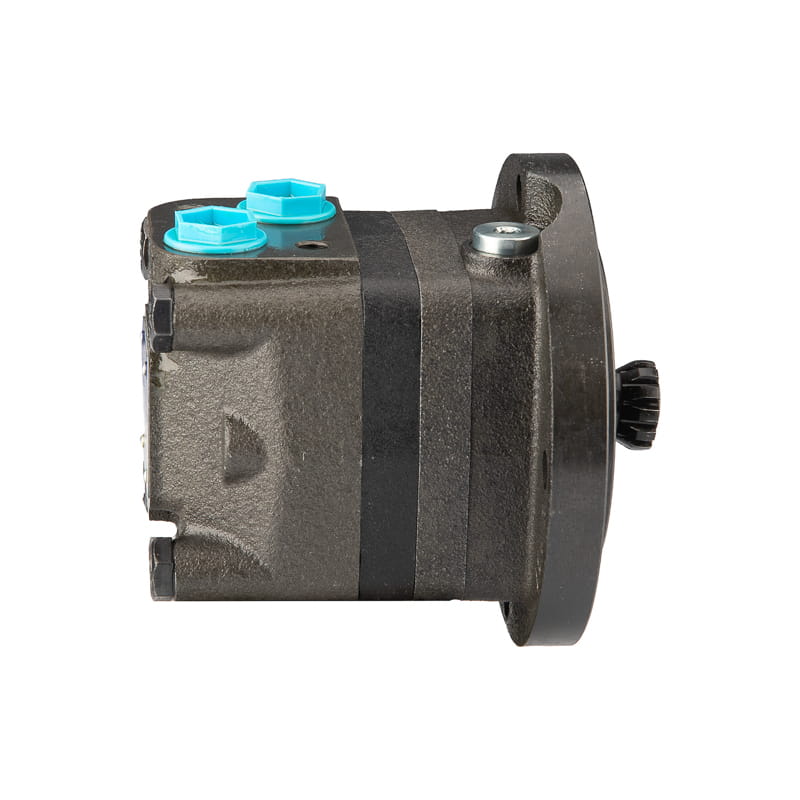

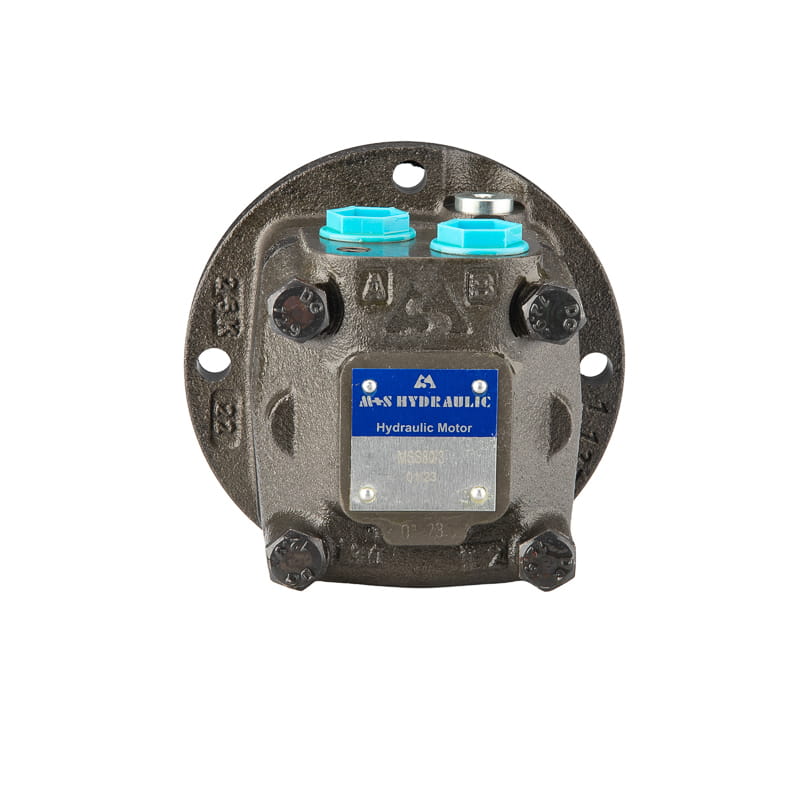

Hydraulický motor MSS 80, objem: 80 cm3/ot., otáčky: 810 ot./min

HYDRAULICKÝ MOTOR MSS 80 PŘÍJEM: 80 cm3/ot. OTÁČKY: 810 ot./min

Použití

Hydromotor MSS 80 je určen především pro použití v různých typech zemědělské a průmyslové techniky. V systémech, kde je vysoký požadavek na výkon a točivý moment.

Hřídel přenáší pohon během excentrického pohybu gerotoru. Ve stroji, ke kterému je motor namontován, je výstupní hřídel s ložisky, která přijímá pohon od motoru,
který je zodpovědný za vystředění kardanového hřídele a jeho nastavení do správné pracovní polohy.

Příklady použití motoru

Navijáky, baličky, štípačky, vrtné soupravy, dopravníky

Technické údaje

Geometrický objem: 80 cm3/ot.
Maximální otáčky - nepřetržitý provoz: 810 ot/min
Maximální otáčky - přerušovaný provoz: 1000 ot/min
Maximální točivý moment - nepřetržitý provoz: 24 Nm
Maximální točivý moment - přerušovaný provoz: 31 Nm
Maximální pokles tlaku - nepřetržitý provoz: 210 barů
Maximální pokles tlaku - přerušovaný provoz: 275 barů
Maximální průtok oleje - nepřetržitý provoz: 65 l/min
Maximální průtok oleje - přerušovaný provoz: 80 l/min
Maximální výkon - nepřetržitý provoz: 15,5 kW
Maximální výkon - přerušovaný provoz: 19,5 kW
Maximální vstupní tlak - nepřetržitý provoz: 230 l/min
Maximální vstupní tlak - přerušovaný provoz: 295 l/min
Maximální vstupní tlak - špičkový: 300 l/min
Maximální tlak ve zpětném potrubí při použití drenážního potrubí - nepřetržitý provoz: 140 barů
Maximální tlak ve zpětném potrubí při použití drenážního potrubí - přerušovaný provoz: 175 barů
Maximální tlak ve zpětném potrubí při použití odvodňovacího potrubí - špičkový: 210 barů
Tlak s nezatíženou hřídelí: 12 barů
Minimální rozběhový moment - při maximálním, trvalém poklesu tlaku: 18 Nm
Minimální rozběhový moment - při maximálním, přerušovaném poklesu tlaku: 23,5 Nm
Minimální otáčky: 10 ot/min

Montáž

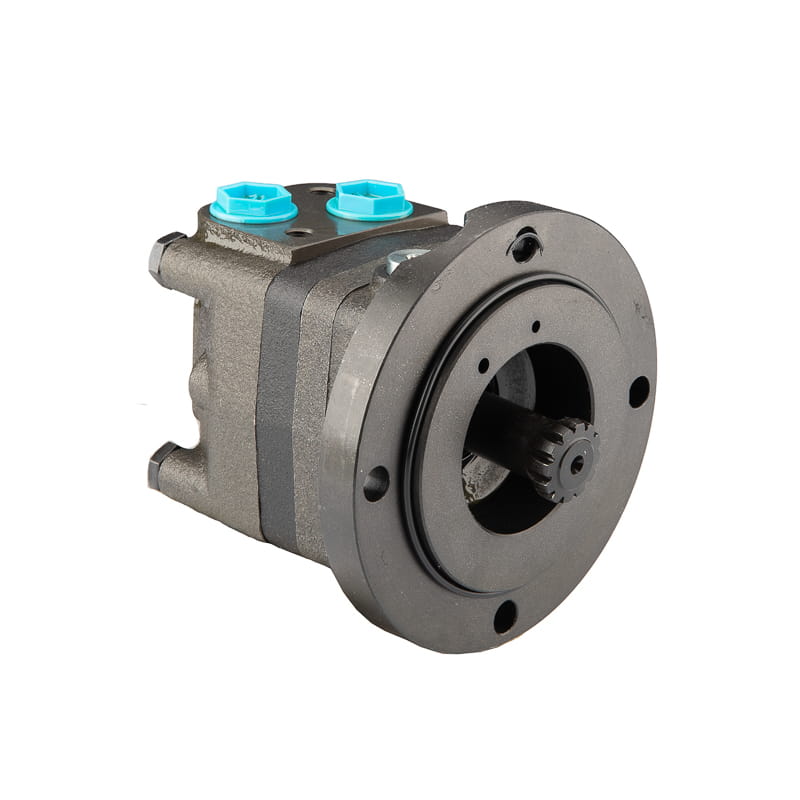

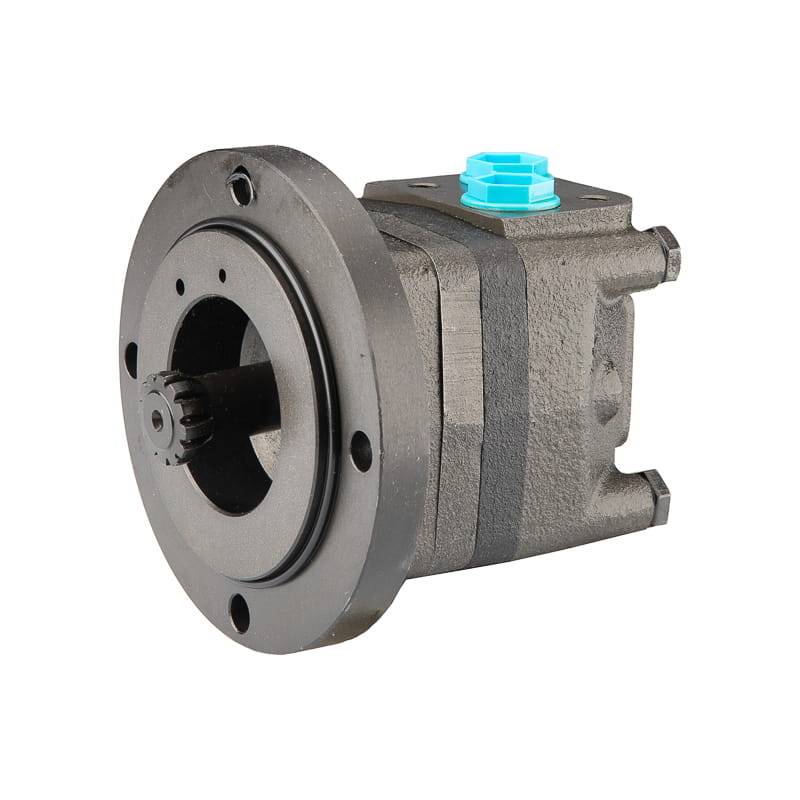

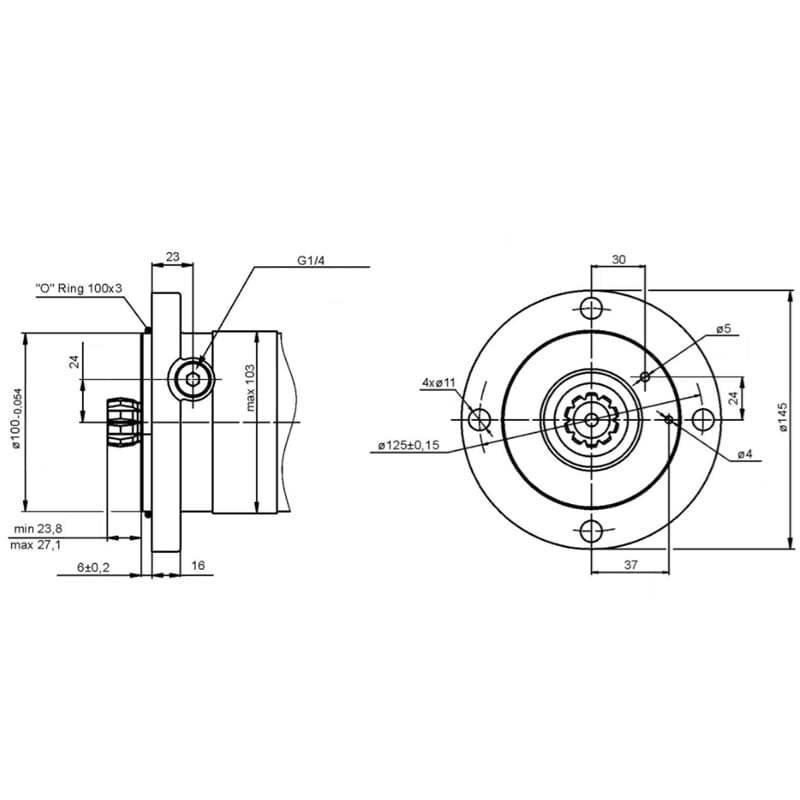

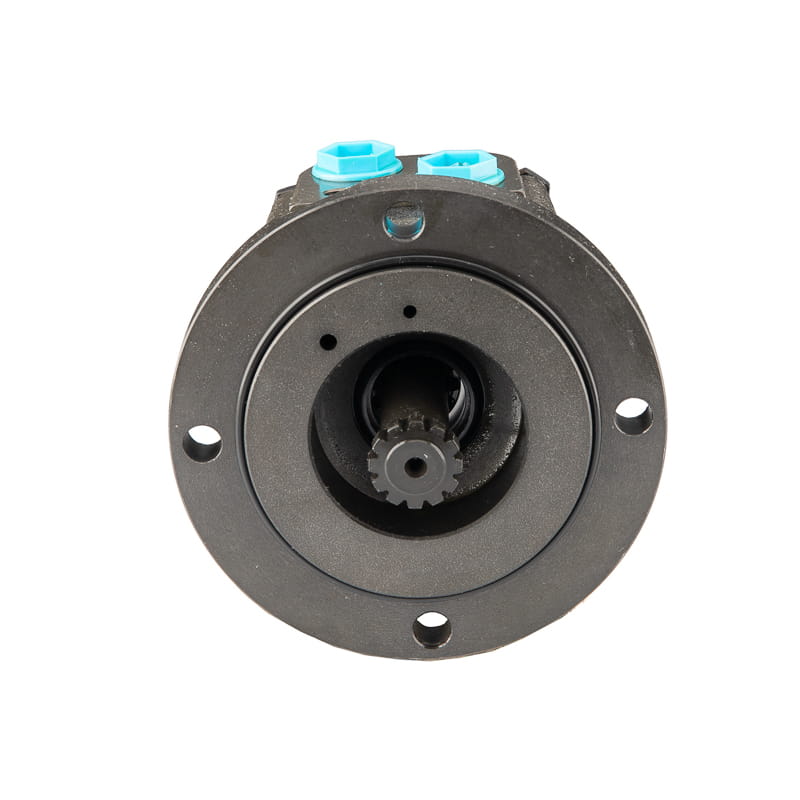

Příruba: kulatá pro 4 otvory ø11 mm s roztečí ø125 mm, průměr pilotního otvoru ø100 mm
Hřídel: vnější drážkování (12 DP 12/24 ANS B92.1-76)

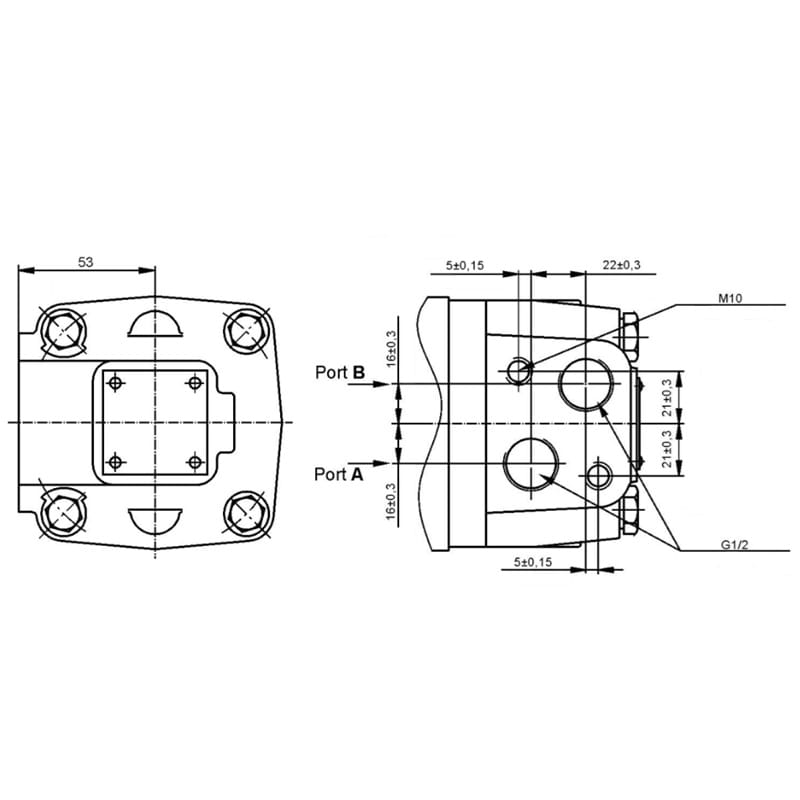

Přípojky oleje: G 1/2"
Únikový otvor: G 1/4"
