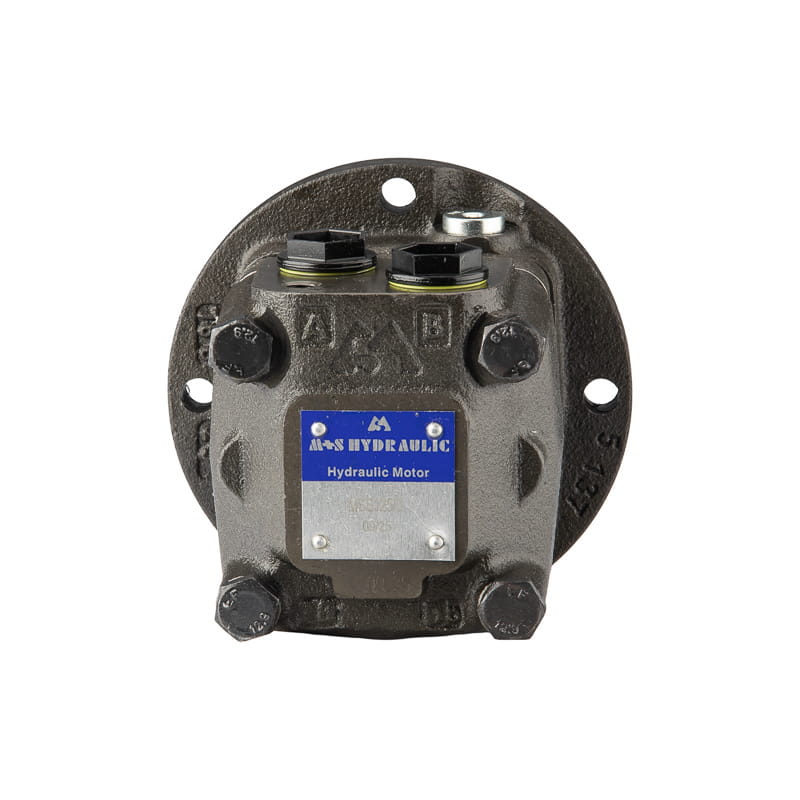

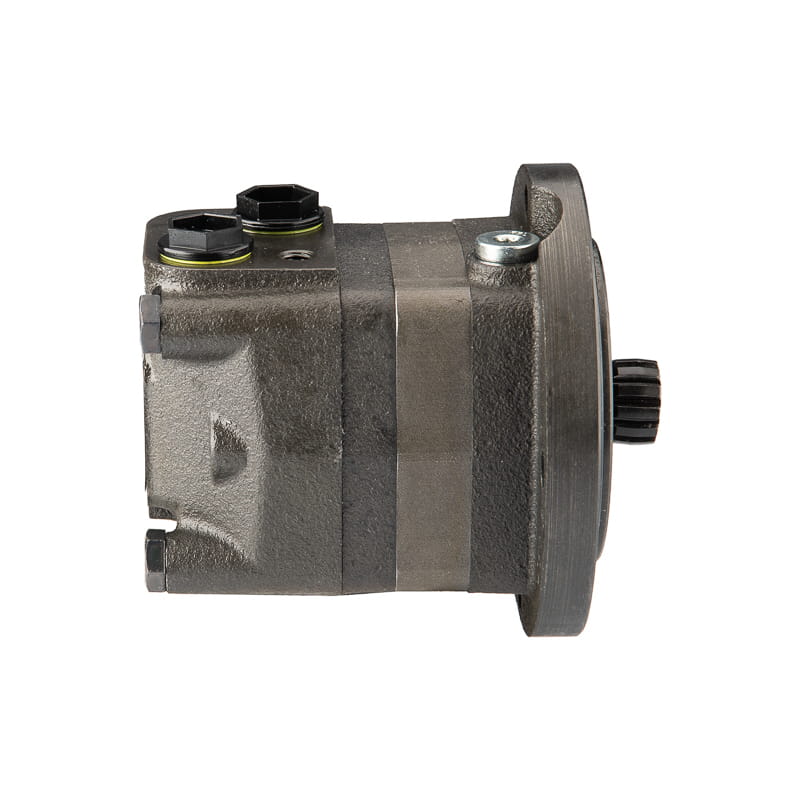

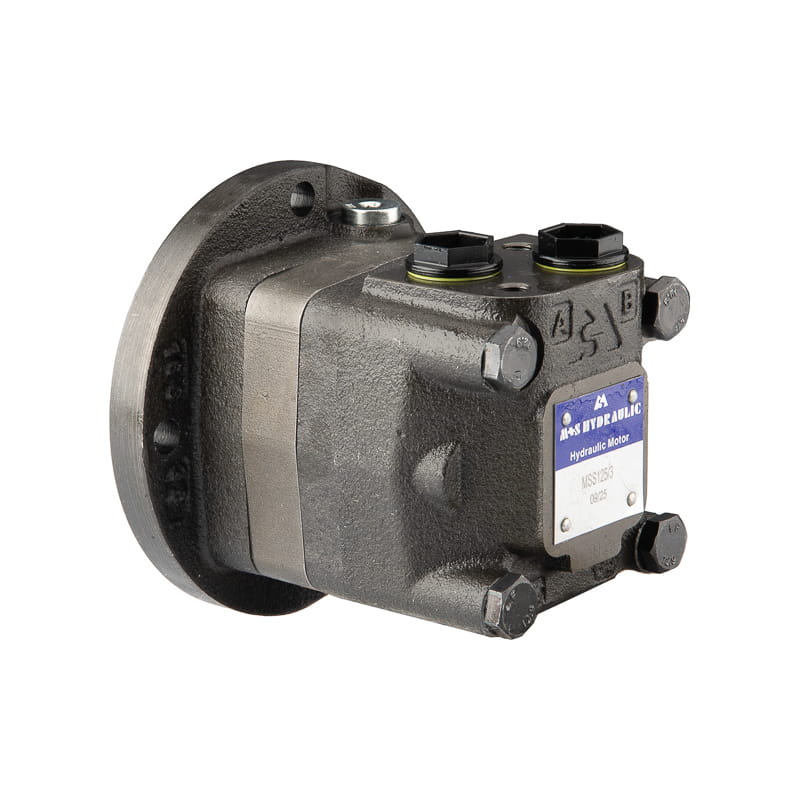

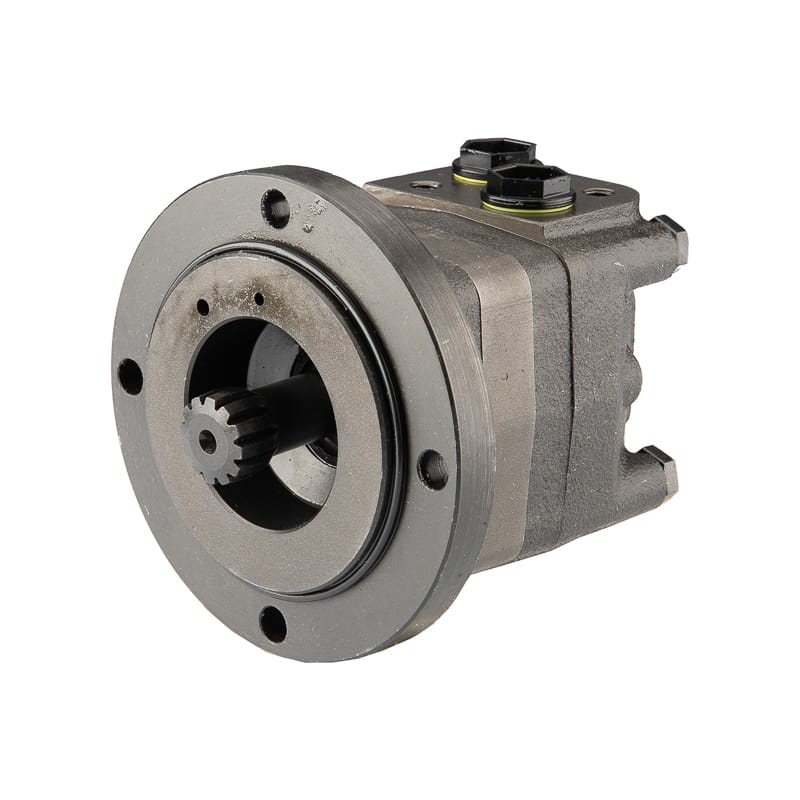

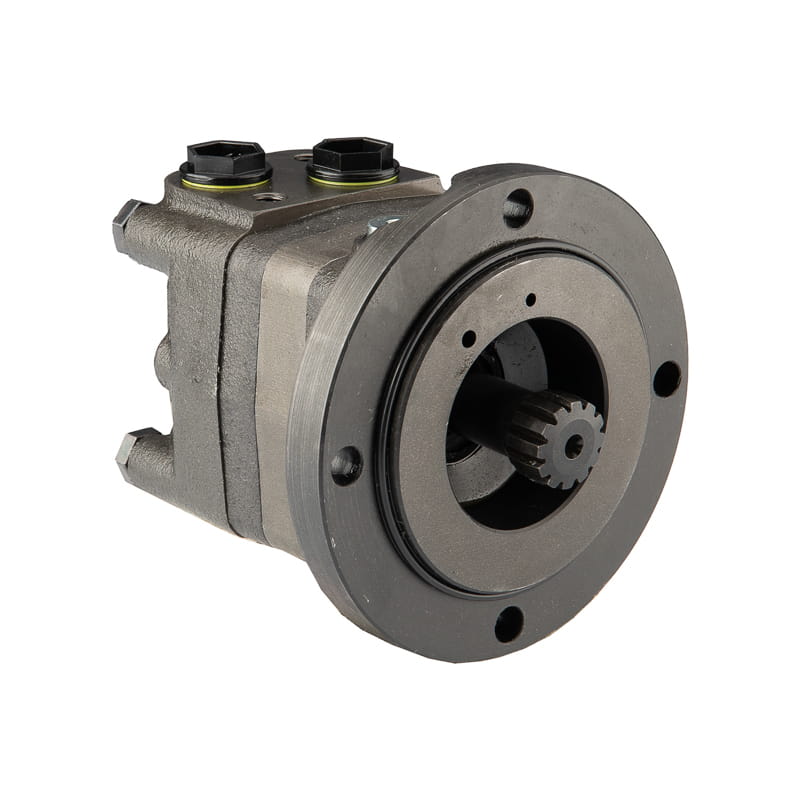

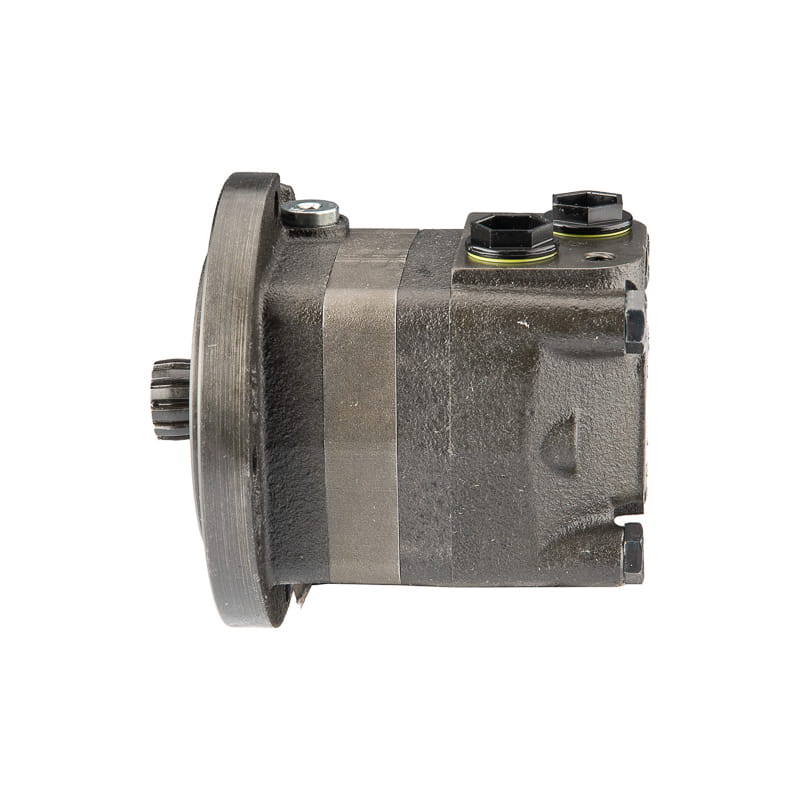

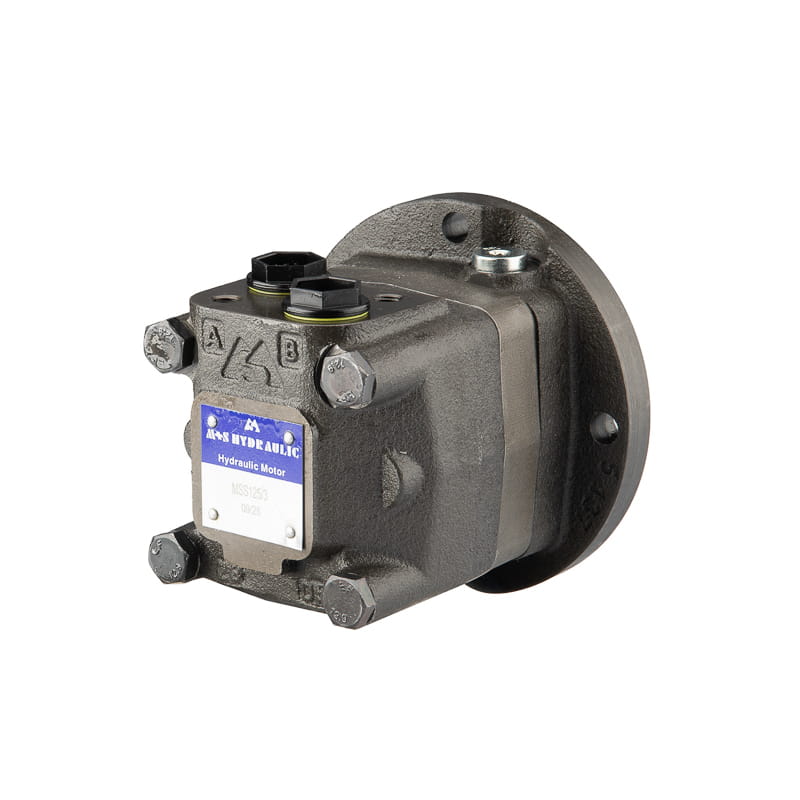

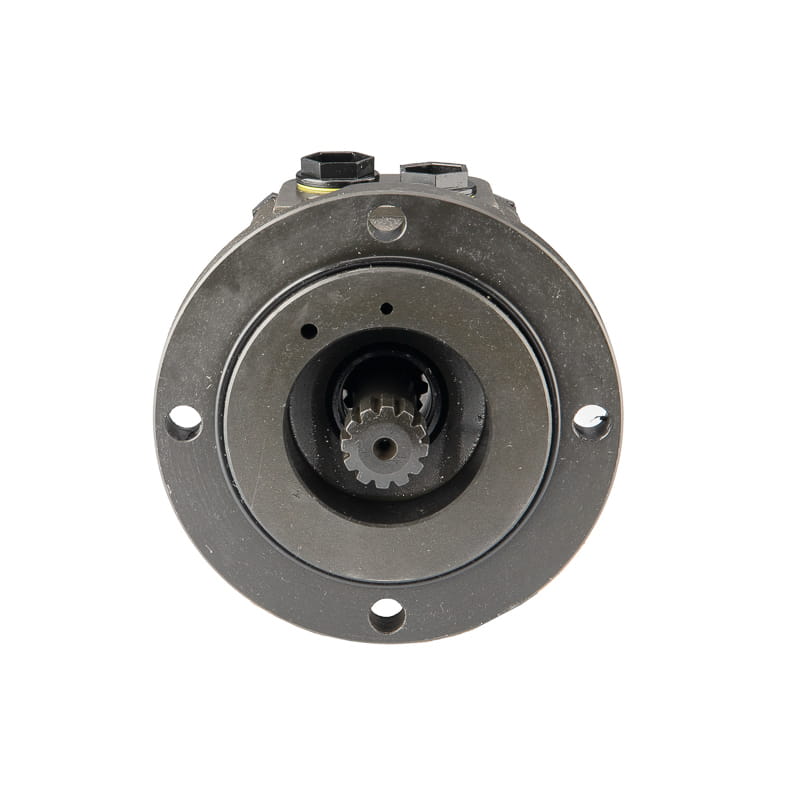

Hydraulický motor MSS 125, objem: 125 cm3/ot., otáčky: 600 ot./min

HYDRAULICKÝ MOTOR MSS 125 ABSORPCE: 125 cm3/ot. OTÁČKY: 600 ot./min

Použití

Hydromotor MSS 125 je určen především pro práci v různých typech zemědělské a průmyslové techniky. V systémech, kde je vysoký požadavek na výkon a točivý moment.

Hřídel přenáší pohon během excentrického pohybu gerotoru. Ve stroji, na kterém je motor namontován, je výstupní hřídel uložený v ložisku, která přijímá pohon od motoru,
který je zodpovědný za vystředění kardanového hřídele a jeho nastavení do správné provozní polohy.

Příklady použití motoru

Navijáky, baličky, štípačky, vrtné soupravy, dopravníky

Technické údaje

Geometrický objem: 125 cm3/ot
Maximální otáčky - nepřetržitý provoz: 600 ot/min
Maximální otáčky - přerušovaný provoz: 720 ot/min
Maximální točivý moment - nepřetržitý provoz: 24 Nm
Maximální točivý moment - přerušovaný provoz: 49 Nm
Maximální tlaková ztráta - nepřetržitý provoz provoz: 210 barů
Maximální tlaková ztráta - přerušovaný provoz: 275 barů
Maximální průtok oleje - nepřetržitý provoz: 75 l/min
Maximální průtok oleje - přerušovaný provoz: 90 l/min
Maximální výkon - nepřetržitý provoz: 18 kW
Maximální výkon - přerušovaný provoz: 22,5 kW
Maximální vstupní tlak - nepřetržitý provoz: 230 l/min
Maximální vstupní tlak - přerušovaný provoz: 295 l/min
Maximální vstupní tlak - špička: 300 l/min
Maximální tlak ve zpětném potrubí při použití odvodňovacího potrubí - nepřetržitý provoz: 140 barů
Maximální tlak ve zpětném potrubí při použití odvodňovacího potrubí - přerušovaný provoz: 175 barů
Maximální tlak ve zpětném potrubí při použití odvodňovacího potrubí - špička: 210 barů
Tlak s nezatíženou hřídelí: 10 barů
Minimální rozběhový moment - při maximálním, trvalém poklesu tlaku: 29 Nm
Minimální rozběhový moment - při maximálním, přerušovaném poklesu tlaku: 38 Nm
Minimální otáčky: 8 ot/min

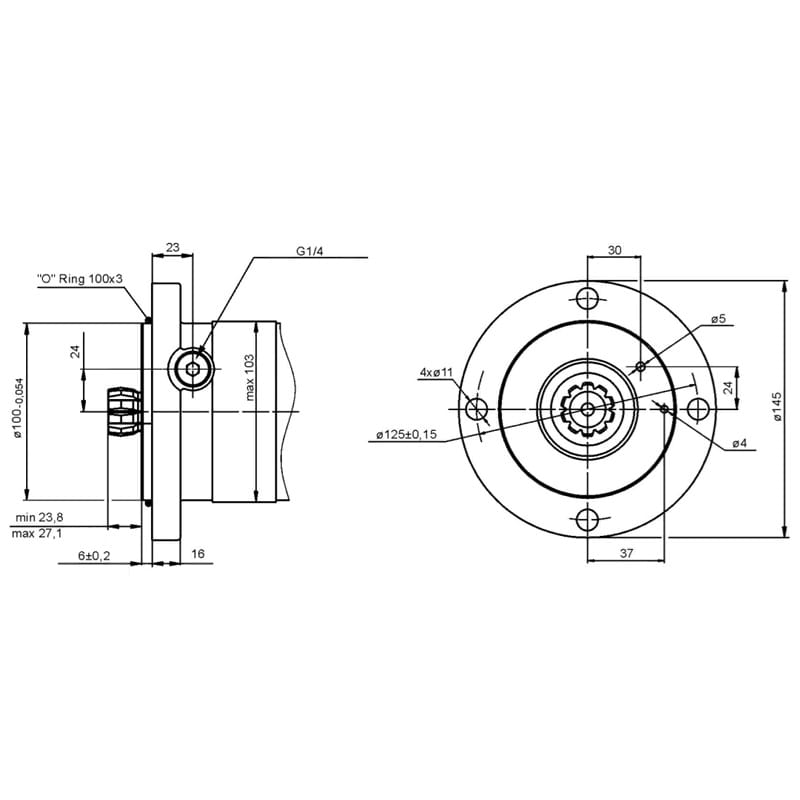

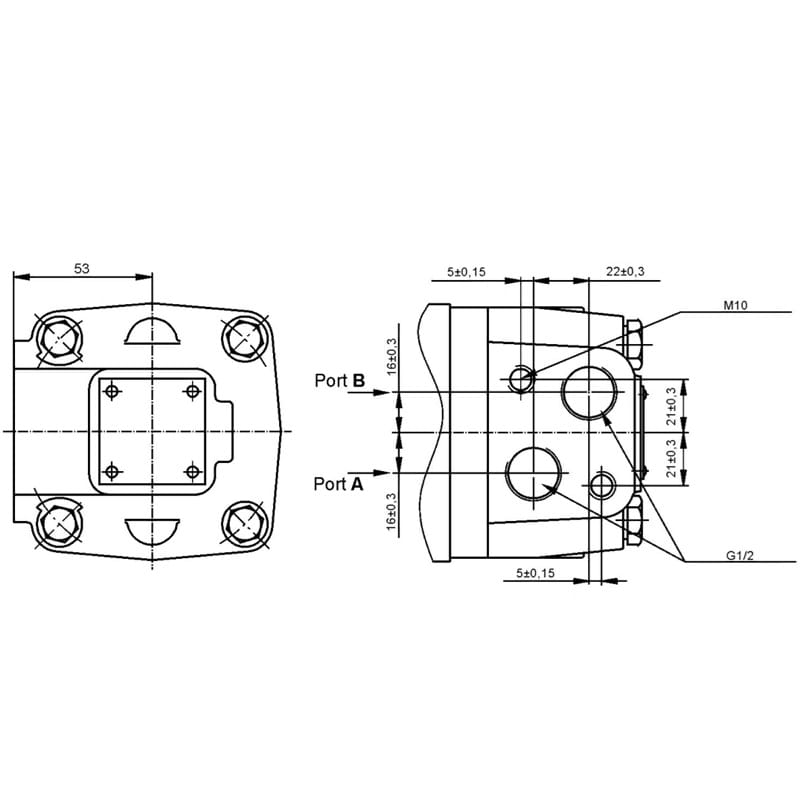

Montáž

Příruba: kulatá pro 4 otvory ø11 mm s roztečí ø125 mm, průměr pilotního otvoru ø100 mm
Hřídel: vnější drážkování (12 DP 12/24 ANS B92.1-76)
Přípojky oleje: G 1/2"
Únikový otvor: G 1/4"
