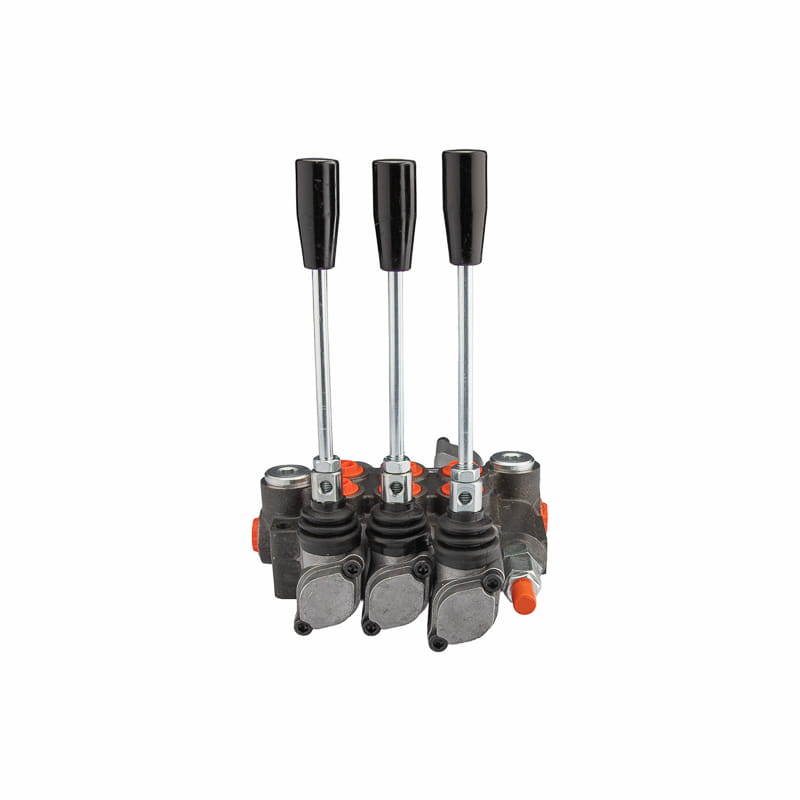

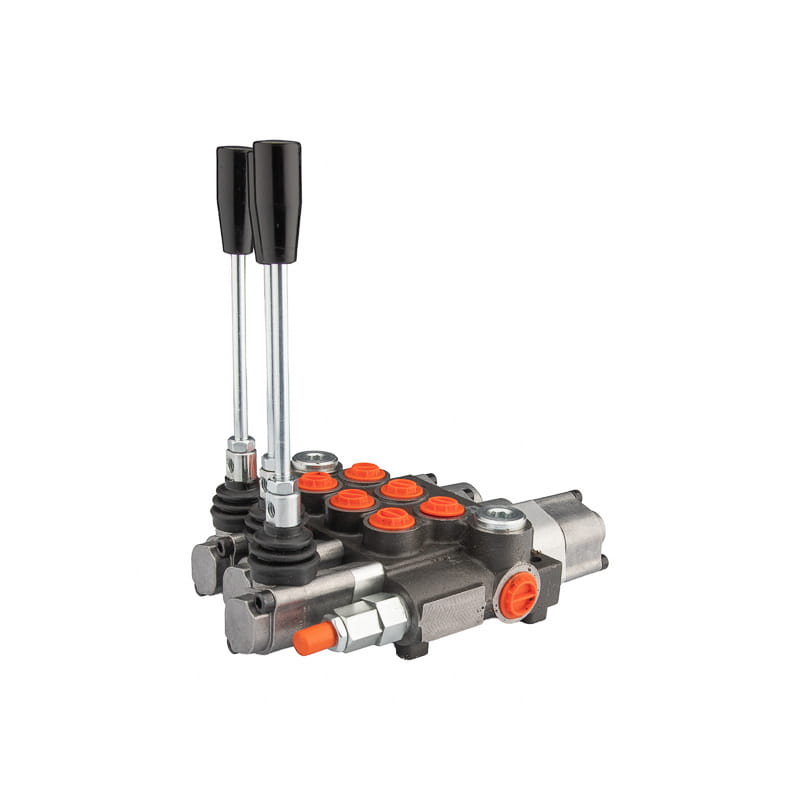

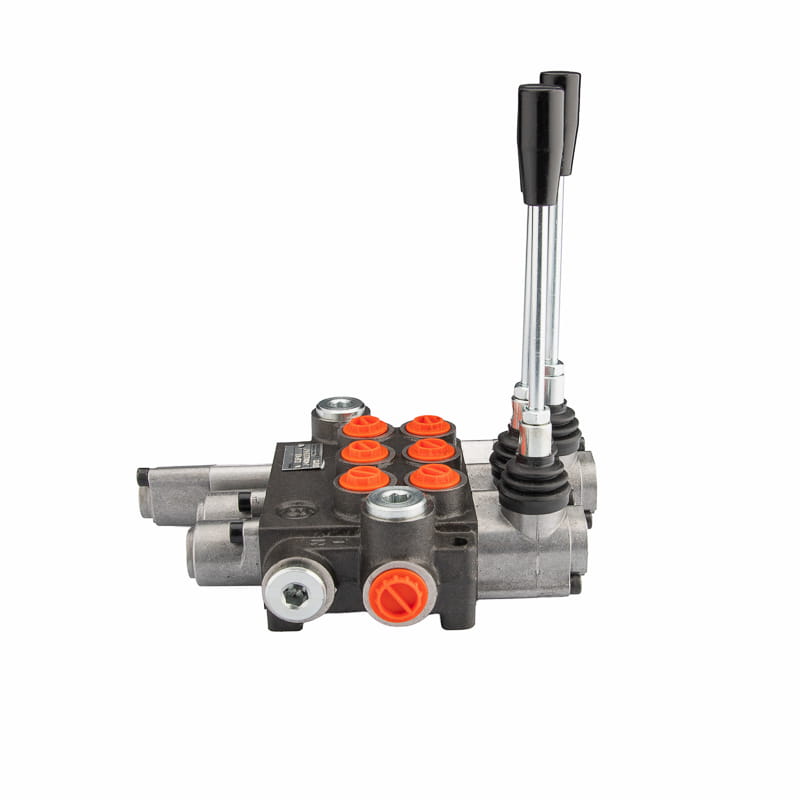

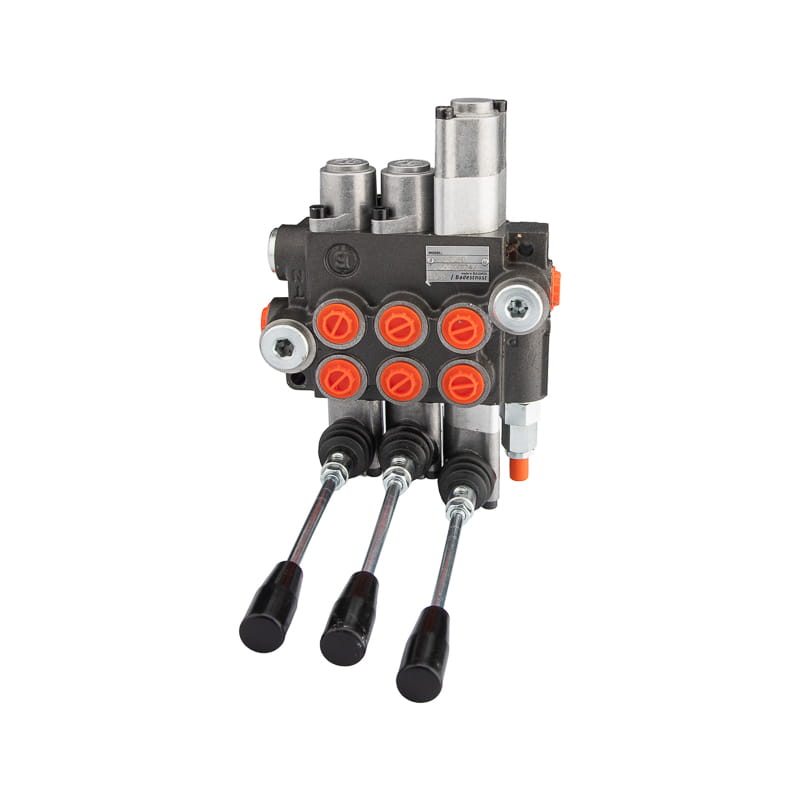

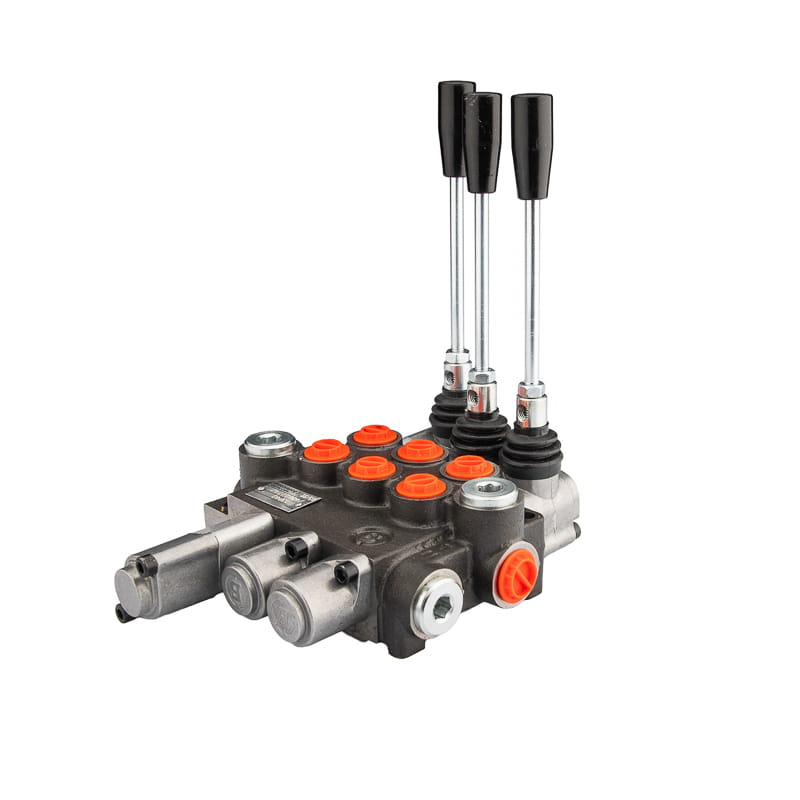

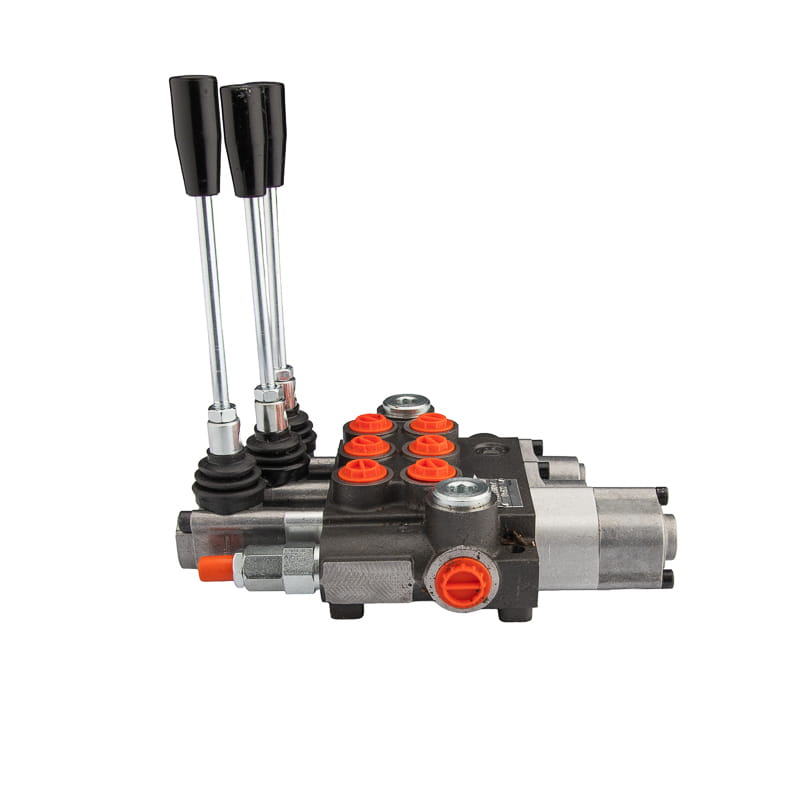

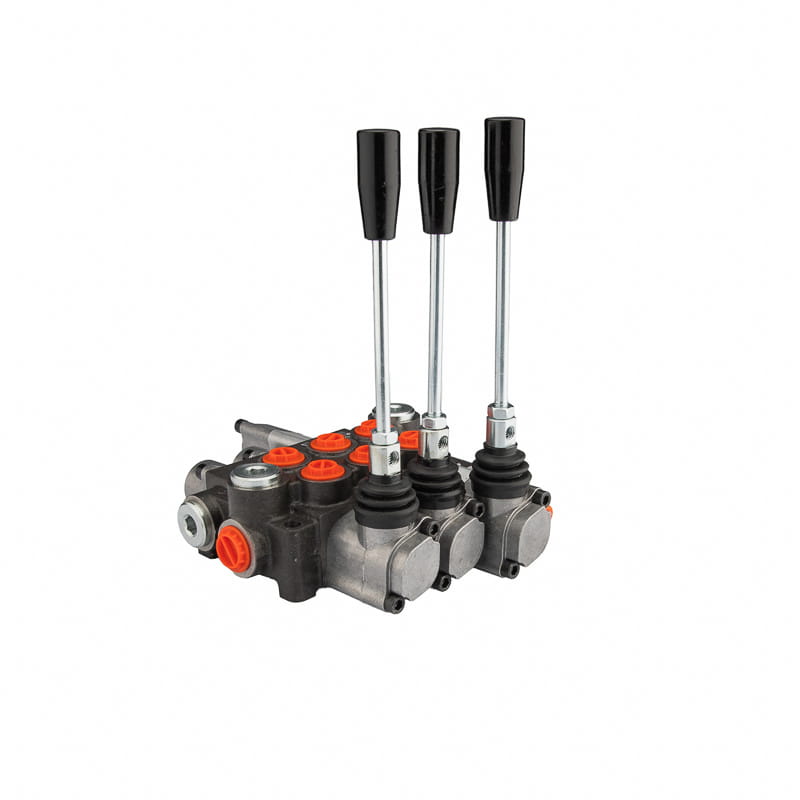

3sekční hydraulický rozdělovač 40 l/min s reverzní plovoucí sekcí

HYDRAULICKÝ ROZDĚLOVAČ 3SEKČNÍ 40 l/min S OBRÁCENOU PLOVOUCÍ SEKCI

Použití

Má široké použití v hydraulických systémech ve stavebnictví, zemědělství a průmyslu.

Rozdělovač je přizpůsoben pro různé typy strojů, jako jsou: zemědělské stroje, traktory,
postřikovače, čelní nakladače, cyklopy, nakladače HDS, stavební stroje, nakladače, bagry, zametací stroje,
průmyslové stroje a další hydraulicky ovládaná zařízení.

Plovoucí sekce, jinak volný zpětný tok, se používá mj. u sněhových pluhů nebo u čelních
nakladačů TUR. Umožňuje volný pohyb pístnice v hydraulických válcích a chrání
před poškozením prvky, které jsou v přímém kontaktu s podkladem, např. radlici pluhu.

Obecné informace

Maximální průtok až 40 l/min. Ovládání jednočinných i dvojčinných válců.

První páka čtyřpolohová (1 - 0 - 2 - 3), tři polohy (1 - 0 - 2) na pružině (páka se
sama vrací do svislé polohy), poloha (3) plovoucí se zámkem (páka zůstává v plovoucí poloze):

Poloha 0 neutrální (páka ve svislé poloze) pístnice válce stojí – olej jde do přepadu.
Poloha 1 pracovní (páka šikmo dopředu) pístnice válce se vysouvá.
Poloha 2 pracovní (páka šikmo dozadu) pístnice válce se zasouvá.
Poloha 3 plovoucí se zámkem (páka v maximální zadní poloze)
pístnice válce pracuje volně, vysouvá se a zasouvá
volně vlivem působících sil.

Druhá a třetí páka jsou třípolohové (1 - 0 - 2), na pružině, tedy se samy vracejí do svislé polohy:

Poloha 0 neutrální (páka ve svislé poloze) pístnice válce stojí – olej jde do přepadu.
Poloha 1 pracovní (páka šikmo dopředu) pístnice válce se vysouvá.
Poloha 2 pracovní (páka šikmo dozadu) pístnice válce se zasouvá.

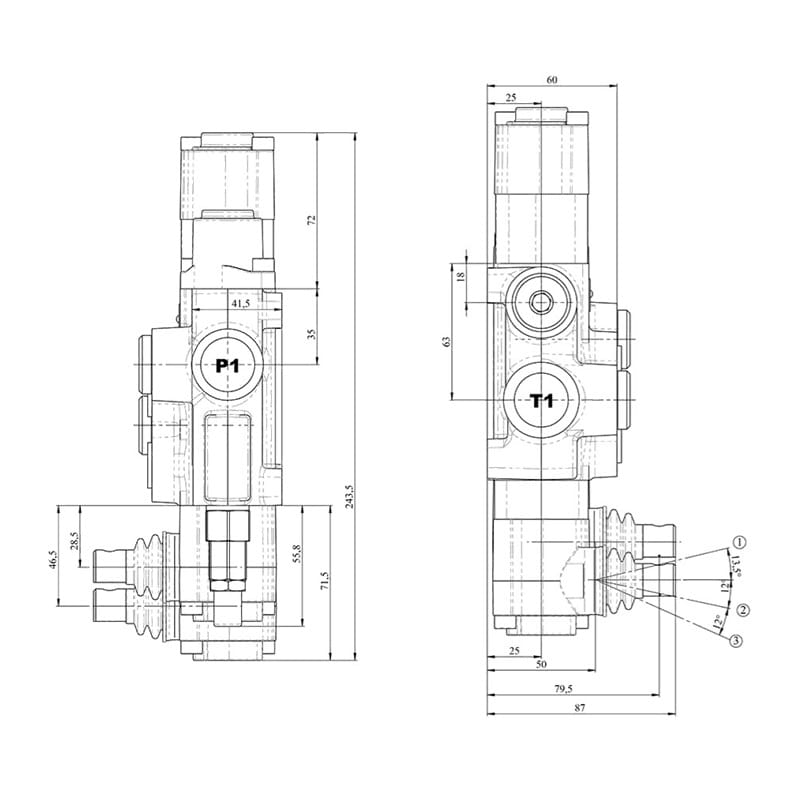

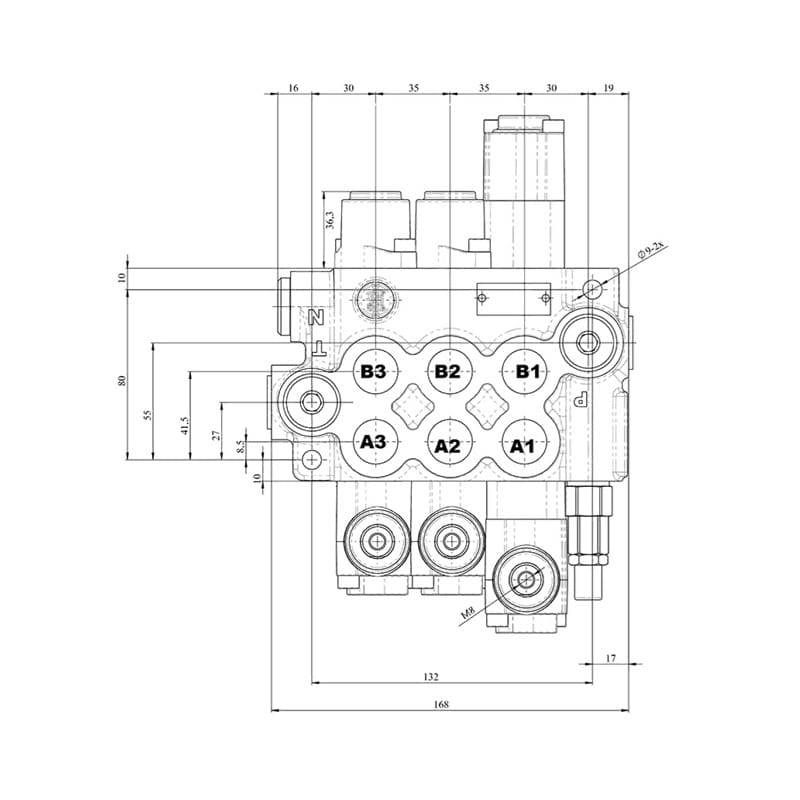

Závity

Vnitřní závity v tělese:
přívod: 1/2'' ; zpátečka: 1/2'' ; sekce: 3/8''

Rozsah tlaků

Maximální tlak na přívodu: 250 bar
Maximální tlak na zpátečce: 50 bar
Maximální tlak na sekcích: 300 bar

Otevírací tlak přepouštěcího ventilu roste úměrně se zvyšujícím se průtokem:

180 bar při 10 l/min
190 bar při 20 l/min
200 bar při 30 l/min
210 bar při 40 l/min

Sady pro přesné měření tlaku najdete v sekci Manometry – měřicí sady

Doporučuje se zkontrolovat a nastavit odpovídající tlak před spuštěním.
Možnost vlastní regulace, plná otáčka = změna o 30 bar.

Rozsah teplot a typ oleje

Přípustná teplota okolí: -40 °C až +60 °C
Přípustná teplota oleje: -20 °C až +80 °C
Doporučený hydraulický olej na bázi minerálního oleje např. HL 32 nebo HL 46
