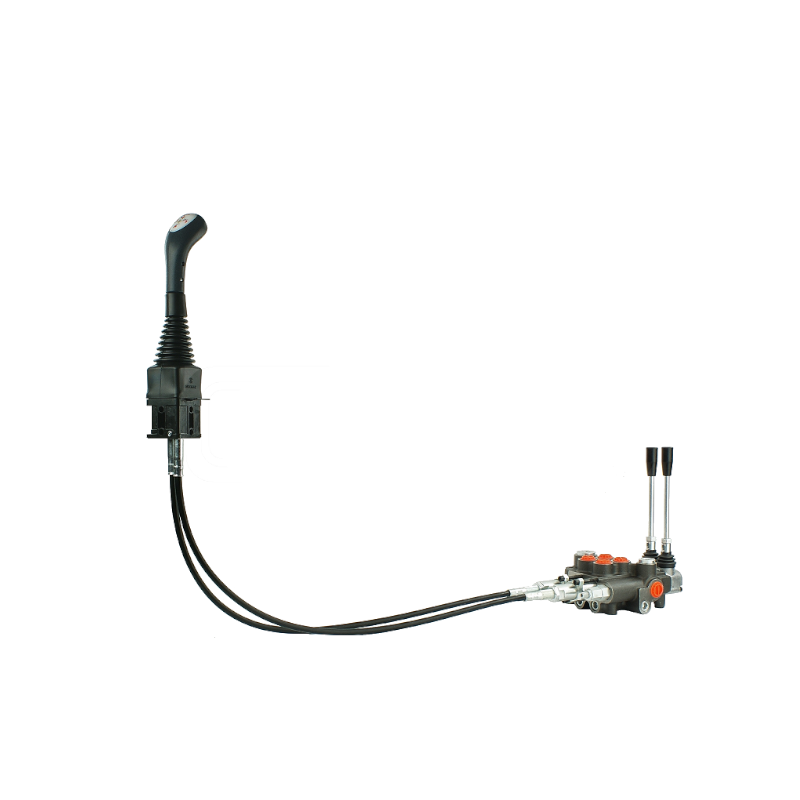

2-sekční hydraulický rozdělovač 80L / min s joystick a odkazy 1 m

Výroba:

• Rozdělovač: Badestnost, symbol: 1.10.35.020
• Lanky: Hydrolider, symbol: 1.20.00.001.1
• Joystick: Indemar, symbol: 1.15.00.002

Uplatnění:

Sada je přizpůsobena různým typům strojů, jako jsou: zemědělské, sadové, lesnické, stavební, průmyslové stroje, traktory, postřikovače, nakladače TUR, cyklopy, nakladače HDS, nakladače, rypadla, zametací stroje a další hydraulicky ovládaná zařízení.

Používá se všude tam, kde je z bezpečnostních důvodů, lepšího komfortu ovládání a potřeby udržování čistoty nutné instalovat rozdělovač mimo kabinu. V kabině zůstává pouze řídicí jednotka (v tomto případě kabel a tělo s pákou).

Páka umístěná přímo vedle rozdělovače poskytuje alternativní ovládání hydraulického systému. Toto řešení umožňuje ovládání stejného rozdělovače ze dvou různých míst na stroji.

HYDRAULICKÝ ROZDĚLOVAČ

Technická data:

• Doporučený průtok oleje v systému: 0 - 80L/min
• Maximální vstupní tlak: 250 bar
• Maximální zpětný tlak: 50 barů
• Maximální tlak v sekcích: 300 barů
• Přepadový ventil je z výroby nastaven na 180 barů
  ± 30 bar.

Před uvedením do provozu se doporučuje zkontrolovat a upravit tlak. Možnost samoregulace, jedna plná otáčka upraví tlak o 30 barů.

Spojení:

• Vnitřní závity v těle:
  napájení: 1/2''; návrat: 3/4''; sekce: 1/2''
• Vnitřní závit trubky pro lano: M16x1,5
• Vnitřní závit na konci posuvníku: M6x1,5

Teplotní rozsah a typ oleje:

• Přípustná teplota okolí: -40C až +60C
• Přípustná teplota oleje: -15C až +80C
• Vzácnější vysoce kvalitní olej: LOTOS AGROL BOXOL 26
• Vysoce kvalitní hustý olej: FUCHS AGROFARM HYDRATEC HVI 46

Ovládání a princip činnosti:

• Příkladné ovládání: jednostranný nebo oboustranný válec a také hydraulický motor v obou směrech.
• 3polohový jezdec (1 - 0 - 2) na pružině, tj. Po uvolnění páky se sám vrátí do neutrální polohy.
• V neutrální poloze olej volně proudí do zpětného potrubí, čerpadlo je vyloženo.
• Možnost sériového připojení ke stávajícímu systému (nutná tlaková objímka).

Technická data:

• Systém připojení joysticku s linkami: na kuličkách
• Materiál těla: odolný plast
• Ovládání první sekce: pohyb joysticku vlevo - vpravo
• Ovládání druhé sekce: pohyb joystickem vpřed - vzad
• Počet elektrických tlačítek: 2
• Zámek pohybu páky: ANO

• Délka ovládacích lanek: 1000 mm
• Materiál pancíře lanka: plast
• Materiál koncovek a lanka: pozinkovaná ocel
